YOKOGAWA AQ6377
Kluczowe cechy AQ6377 obejmują porty wejściowe/wyjściowe przedmuchiwania gazu, wbudowany filtr odcięcia do rozproszonego światła wyższego rzędu oraz nowatorski tryb podwójnej prędkości, który zwiększa prędkość przemoiatania do 2 razy w porównaniu do standardowego.
- Szeroki zakres długości fali od 1900 do 5500 nm
- 5 dostępnych ustawień rozdzialczości pomiaru od 0.2 do 5 nm
- Dokładność długości fali: ±0.5 nm
Łatwa konserwacja dzięki wbudowanej funkcji kalibracji i źródłu odniesienia długości fali.

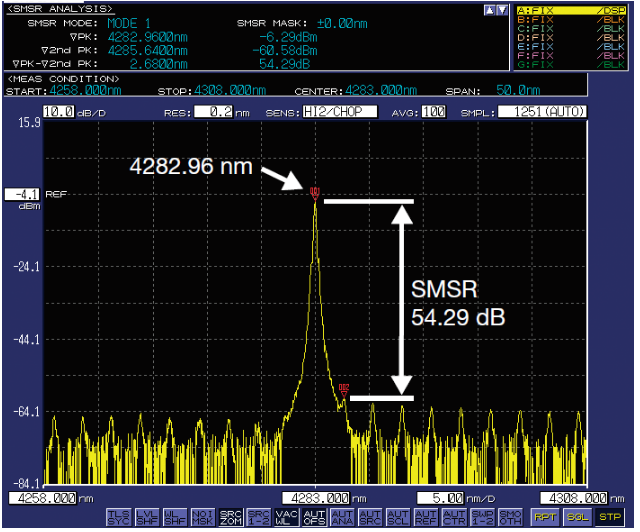

- Zakres dynamiki pomiaru: −60 to +13 dBm
Nadaje się do pomiaru źródeł dużej i małej mocy wykorzystywanych w różnych obszarach zastosowania. Czułość: HIGH1-3 to tylko tryb wysokiej dynamiki.
| Pasmo | Telekomunikacyjne | VIS | VIS & Telekomunikacyjne | exNIR | MWIR | MWIR |
| Model | AQ6370D-12 | AQ6370D-22 | AQ6373B | AQ6374 | AQ6375B | AQ6376 | AQ6377 |
| |  |  |  |  |  |  |
| Zakres długości fali | 600-1700nm | 350-1200nm | 350-1750nm | 1200 nm-2400nm | 1500nm-3400nm | 1900 nm-5500nm |
| Zastosowanie | Ogólne zastosowania, telekomunikacja | Bio-Fotonika | Ogólne zastosowania, telekomunikacja, bio-fotonika | Monitorowanie środowiska, wykrywanie gazów | Monitorowanie środowiska, wykrywanie gazów | Monitorowanie środowiska, wykrywanie gazów |
| Aplikowalne włókna | SM, GI50, GI62.5 włókna z dużym rdzeniem do 200µm | SM, GI50, GI62.5 Włókna z dużym rdzeniem do 800µm | SM, GI50, GI62.5 Włókna z dużym rdzeniem do 800µm | SM, GI50, GI62.5 | SM, GI50, GI62.5 | SM, Włókna z dużym rdzeniem do 400µm |
| Ustawienie rozdzielczości długości fali (nm) | Min | 0.02 | 0.01 | 0.05 | 0.05 | 0.1 | 0.2 |
| Max | 2 | 10 | 10 | 2 | 2 | 5 |
| Dokładność długości fali (nm) | ±0.1 (Cały zakres) ±0.04 (1450 do 1520 nm) | ±0.2 (Cały zakres) +/-0.05 nm (633 nm) | ±0.2 (Cały zakres) ±0.05 (633 nm) ±0.05 (1523 nm) | ±0.5 (Cały zakres) ±0.05(1520 do 1580nm) ±0.1(1580 do 1620nm) | ±0.5 (Cały zakres) | ±0.5 (Cały zakres) |
| +/-0.02 nm(1580 do 1620nm) | +/-0.01 nm (1580 do 1620 nm) |
| Maksymalna czułość | -90dBm (1300 do 1620nm) | -80dBm(500 do 1000nm) | -80dBm(900 do 1600nm) | -70dBm(1800 do 2200nm) | -65dBm(1500 do 2200nm) | -60dBm(2900 do 4500nm) |
Ze względu na wysoką rozdzielczość i czułość AQ6377 może on faktycznie wykryć obecność cząsteczek wody w powietrzu. Para wodna jest wykrywana w górnym obszarze długości fali bliskiej podczerwieni i może pokrywać się lub maskować właściwości widmowe rzeczywistego testowanego urządzenia w tym konkretnym obszarze.
Dzięki ciągłemu dostarczaniu czystego oczyszczającego azotu do monochromatora przez porty na tylnym panelu, AQ6377 może zmniejszyć wpływ absorpcji pary wodnej i zapewnić bardziej wiarygodne i dokładne pomiary niż kiedykolwiek wcześniej.Wbudowany filtr odcięcia do rozproszonego światła wysokiego rzędu
Ze względu na zastosowaną technologię dyfrakcyjną monochromator może w pewnych okolicznościach generować światło dyfrakcyjne wysokiego rzędu, które pojawia się przy długościach fal równych całkowitej wielokrotności wejściowych długości fal.
Dzięki przycięciu światła przychodzącego poniżej 1500 nm za pomocą wbudowanego filtra, AQ6377 drastycznie zmniejsza wpływ światła dyfrakcyjnego wysokiego rzędu na pomiar. Dlatego zmierzone dane są zawsze wiarygodne i odtwarzają testowany sygnał rzeczywisty.
Tryb podwójnej prędkości
Zwiększa prędkość przemiatania do 2 razy w porównaniu ze standardowym trybem, ze stratą jedynie 2 dB w stosunku do podstawowej wartości czułości.
Wejście optyczne typu Free Space
AQ6377 wykorzystuje optyczną strukturę wejściową w wolnej przestrzeni (tzn. Wewnątrz instrumentu nie zamontowano światłowodu), najbardziej skuteczny w celu zagwarantowania wysokiej wydajności sprzężenia, powtarzalności pomiarów i braku konserwacji.
