Reflektometr optyczny Yokogawa AQ1210

⇒ Dynamika do 42dB, strefy martwe 0,5 / 2,5m

⇒ Ultra szybkie pomiary
⇒ Dedykowany reflektometr FTTH

⇒ Zamknięta obudowa, bez wywietrzników i wentylatorów

⇒ Gwarancja 36 miesięcy

⇒ Ekran dotykowy
⇒ Raportowanie do PDF bezpośrednio na urządzeniu
⇒ Łączność bezprzewodowa

Reflektometr optyczny Yokogawa AQ1210 - opis produktu

Reflektometr optyczny Yokogawa AQ1210 został zaprojektowany, aby wesprzeć techników działających w terenie o szybkie i precyzyjne pomiary, na których można polegać. AQ1210 zapewnia niezawodność poprzez swoją solidną konstrukcję przystosowaną do operowania w najcięższych warunkach. Wyposażona w innowacyjną technologię, reflektometr optyczny AQ1210 przedstawia podwójny tryb operacyjny poprzez wielopunktowy ekran dotykowy oraz wygodne, fizyczne przyciski jak również w pełni automatyczny system pomiarowy z łatwą do odczytania wizualną interpretacją diagramu sieci. Dodatkowo, AQ1210 zwiększa produktywność poprzez błyskawiczny czas uruchamiania, wielozadaniowość oraz natychmiastowe raportowanie do PDF bezpośrednio na urządzeniu i bezprzewodowy transfer raportów oraz plików pomiarowych.

Cechy reflektometru optycznego Yokogawa AQ1210

Kompaktowa budowa z długo-wystarczalną baterią

Zajmuje powierzchnię średniego „Mini” tabletu o wadze 1kg
10 godzin pracy na baterii
Ładowanie poprzez port USB

Ekran dotykowy oraz fizyczne guziki
AQ1210 posiada szeroki, wielopunktowy dotykowy ekran LCD o przekątnej 5,7 cala oraz do przydatne do użytku w terenie pokrętło rotacyjne.

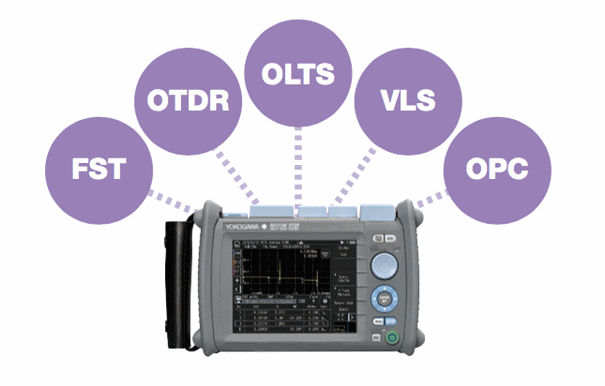

Wiele funkcji w jednym urządzeniu

AQ1210 wiele funkcji

Zwiększona wydajność

AQ1210 zapewnia:

Pomiary pasywnych sieci optycznych (PON) ze splitterami 1x128
Ultra-szybkie pomiary w czasie rzeczywistym
Funkcję inteligentnego mapowania przy pomiarze ze zmienną długością impulsów
Pomiary wielowłóknowe
Automatyczną analizę czoła feruli (opcjonalnie)

Łączność
Zdalny dostęp jest możliwy poprzez Wi-Fi lub połączenie ETHERNET.

AQ1210 wireless

Dwie metody obsługi
Ekran dotykowy i klawisze

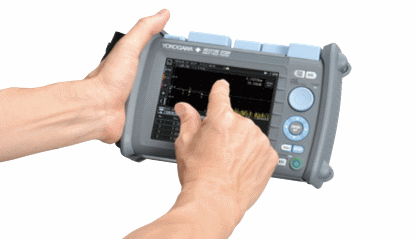

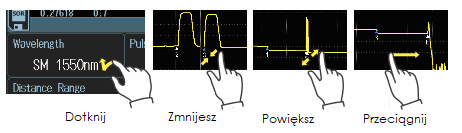

Dotknij, przeciągnij, uszczypnij lub naciśnij. Wybieraj między ekranem (5,7 cala) o wysokiej rozdzielczości typu multitouch (wykrywa dotyk metodą pojemnościową wielu palców niezależnie) lub tradycyjnymi klawiszami. Każda kombinacja dozwolona. Obsługa reflektometru jeszcze nigdy nie była tak prosta i intuicyjna!

AQ1210 multitouch

Funkcja Smart Mapper
Pomiar za dotknięciem jednego przycisku. Wyczerpująca analiza sieci. Czytelny raport.

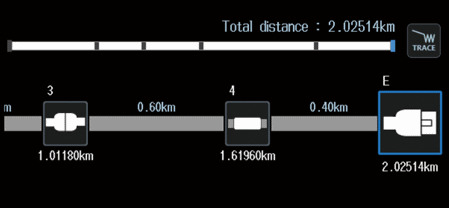

Pomiar różnymi długościami impulsów pomiarowych z wykorzystaniem inteligentnego algorytmu umożliwia użytkownikom detekcję i wszechstronną analizę poszczególnych zdarzeń za naciśnięciem jednego przycisku. Prosty, bo oparty na czytelnych ikonach widok „mapy” trasy kablowej, pozwala na łatwą interpretację zdarzeń w sieci. Natychmiastowa ocena PASS/FAIL (Dobry/Zły) na podstawie zakresów zdefiniowanych przez użytkownika. Łatwe przechodzenie między widokiem „mapy” i reflektogramu pozwala na wygodną dodatkową analizę.

AQ1210 SmartMapper

Wytrzymała bateria
Ponad 10 godzin!
Koniec zmartwień o wyczerpanie się baterii w ciągu codziennej pacy. AQ1210 wyposażono w akumulator Li-Ion o wysokiej pojemności wytrzymujący 10 godzin pracy zgodnie z wymaganiami standardu Telcordia.

Błyskawiczny czas startu
Poniżej 10 sekund!
Reflektometr jest gotowy do pomiarów w czasie mniejszym niż 10 sekund od jego uruchomienia!

Wielozadaniowość
Zwiększenie wydajności

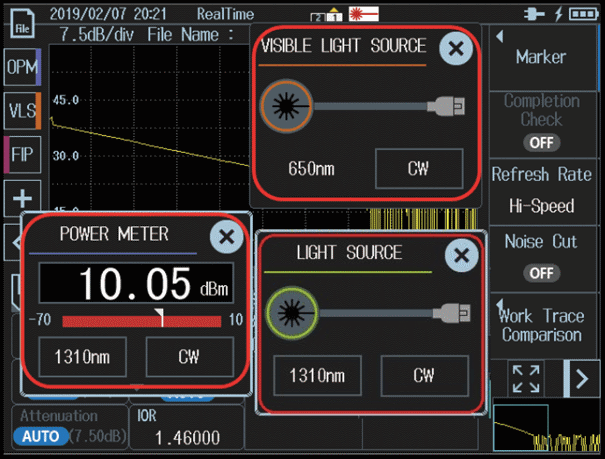

AQ7280 zarządzany jest przez bardzo wydajny system operacyjny, wiele funkcji może działać równolegle i być równocześnie wyświetlane na ekranie. Teraz, użytkownicy mogą wykonując pomiar reflektometryczny konkretnego włókna, sprawdzić jednocześnie poziom mocy i czystość czoła feruli na pozostałych złączach.

AQ1210 wiele funkcji

Szybkość i precyzja pomiaru w czasie rzeczywistym

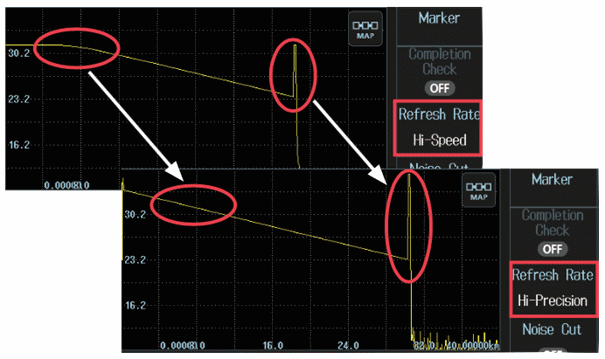

W zależności od tego czy użytkownik stara się tylko określić długość włókna czy zlokalizować zagięcie, może teraz wybierać pomiędzy dwoma trybami pomiaru: szybkim (Hi-Speed) pozwalającym skrócić czas pomiaru i dokładnym (Hi-Precision) zdolnym do dokładnego odzwierciedlenia charakterystyki włókna.

Reflektometr optyczny hispeed vs hiprecision

Reflektometr optyczny hispeed vs hiprecision

Raportowanie w PDF
Wbudowany procesor dokumentów pozwala generować raporty pomiarowe w formacie PDF. Urządzenie posiada możliwość modyfikowania raportów by spełnić wymagania każdego użytkownika.

AQ1210 raport

Transfer plików i zdalna kontrola

Transfer plików
Pliki z AQ1210 mogą być przeniesione na telefon lub tablet dzięki łączności Wi-Fi i zwykłej przeglądarki internetowej lub dedykowanego programu OTDR data transporter. A także na komputer PC z systemem WindowsTM używając komunikacji Wi-Fi lub LAN używając przeglądarki lub programu emulacyjnego AQ7933.

Zdalna kontrola
AQ1210 można kontrolować zdalnie za pomocą telefonu lub tabletu z użyciem przeglądarki internetowej oraz za pomocą komputera PC z systemem WindowsTM z zainstalowaną przeglądarką internetową lub aplikacją emulującą AQ7933. Można też wykorzystać komendy wysyłane bezpośrednio przez sieć Wi-Fi lub LAN.

AQ1210 wireless transfer

Pomiar relacji wielowłóknowych
Widok tabelaryczny. Zorganizowany. Szybki podgląd charakterystyk
Aplikacja wewnątrz reflektometru OTDR pozwala na podgląd i organizację pomiarów relacji wielowłóknowych w formie tabelarycznej. Wspiera pomiar kabli nie pozwalając zapomnieć o żadnym z włókien. Reflektogram, odczyty poziomów mocy i obraz czoła feruli każdego włókna są zorganizowane jako jedna grupa. Dzięki ocenie Pass/Fail (Dobre/Złe) można łatwo oznaczyć włókna wymagające poprawek.

AQ1210 tabelka pomiarowa

Pewna jakość złączy
Używając sondy wideomikroskopu*, możemy zweryfikować czoło feruli złącza pod kątem zarysowań i zabrudzeń. Funkcja kontroli powierzchni czoła feruli (opcja) może automatycznie ocenić złącze DOBRE/Złe (PASS/FAIL) bazując na normie IEC61300-3-35 lub innych kryteriach.
* Zalecana sonda: DI-1000-B2 (Lightel)

Pass/Fail zlacza

Wykrywanie makro zagięć

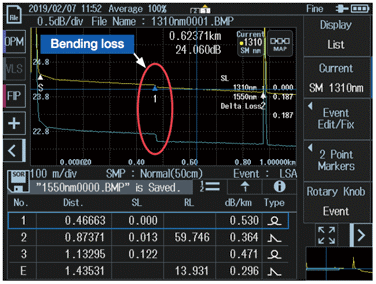

Zagięcia występujące na badanym włóknie mogą być automatycznie wykrywane i lokalizowane dzięki porównaniu pomiarów wykonanych na wielu długościach fali i analizie na podstawie zadanych przez użytkownika progach.

AQ1210 bending

Widok reflektometru
Widok reflektometru można łatwo przełączać miedzy widokiem reflektogramu i widokiem mapy zdarzeń. Wystarczy dotknąć ikonę na ekranie. Reflektogram to tradycyjna metoda przedstawiania wyników pomiaru OTDR i jego analizy, mapa zdarzeń to oparta o intuicyjne ikony przyjazna i prosta w interpretacji forma prezentacji wyników i zdarzeń. Używana jest również w funkcji Smart mapper.

Zaawansowana analiza przebiegu
Analiza wielu przebiegów
Nawet cztery wykresy na jednym reflektogramie umożliwiają analizę porównawczą. Funkcja pomocna przy analizie i lokalizowaniu problemów w relacjach wielowłóknowych.

Pomiar dwukierunkowy
Nakłada na siebie dwa pomiary wykonane na obu końcach linii i oznacza prawidłowe straty wtrąceniowe zdarzeń. W miejscach połączenia włókien o różnych poziomach rozproszenia wstecznego straty szacowane przez reflektometr mogą się różnić w zależności od kierunku pomiaru. W takich przypadkach uśrednienie pomiaru z dwóch kierunków pozwala dokładnie określić tłumienie zdarzeń.

Przebieg różnicowy
Wyświetla różnicę między dwoma pomiarami. Ułatwia określenie stopnia degradacji włókien i złączy oraz pokazuje wpływ różnych zjawisk na charakterystykę włókien

Analiza sekcji (straty odbiciowe)
Pozwala określić straty odbiciowe określonego odcinka włókna. Analiza całkowitej reflektancji linii może być konieczna w przypadkach gdy może zaszkodzić zakłócając pracę źródeł (np. w sieciach telewizji kablowej).

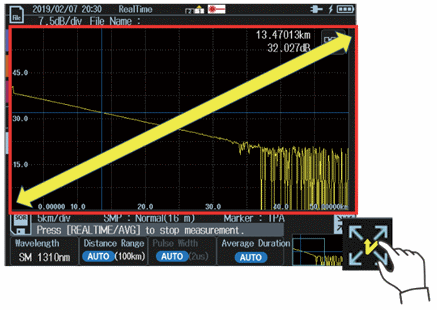

Powiększanie okna reflektogramu
Przez zwykłe dotknięcie dedykowanej ikony można powiększyć okno przebiegu dla zwiększenia komfortu pracy z reflektogramem.

Bezpośredni zapis danych
Przez naciśnięcie ikony “Direct save” możemy łatwo zapisać wyniki w formacie SOR, PDF lub obu jednocześnie (zgodnie z preferencjami użytkownika).

Pomiar tłumienia z użyciem źródła światła i miernika mocy

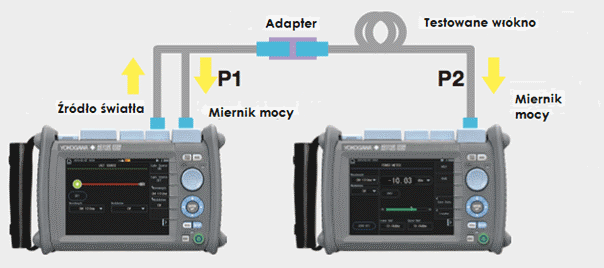

Pomiar tłumienia metodą transmisyjną odbywa się na zasadzie pomiaru mocy na końcu rozbiegówki (P1) i odjęciu od niego mocy zmierzonej na końcu badanego włókna (P2). Całkowite tłumienie włókna = P1 − P2 (dB)

Automatyczny pomiar tłumienia
AQ1210 może przesłać informację o mocy źródła i długości fali do innego reflektometru AQ1210 na drugim końcu badanego włókna. Dzięki temu urządzenia mogą automatycznie przełączać źródła i mierniki mocy między falami 1310 i 1550 nm likwidując ryzyko pomyłki.

* /wymagana jest opcja /SPM lub /HPM.

Reflektometr optyczny Yokogawa AQ1210

Pomiar transmisyjny relacji wielowłóknowych
Funkcja wykorzystuje dwa reflektometry AQ1210 (jeden jako Master, a drugi jako slave) oraz kanał komunikacyjny stworzony wewnątzr badanego włókna. Urządzenia mogą współdzielić informacje dotyczące projektu łącznie z informacją na temat liczby badanych włókien oraz warunków pomiaru. Zapewniając w ten sposób prawidłowe parametry pomiaru dla każdego z włókien badanego kabla.

* wymagana jest funkcja /SPM lub /HPM.

Pomiar mocy sygnału PON
Jednoczesny pomiar mocy dla fal 1490 i 1550 nm

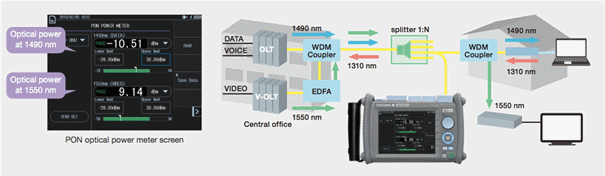

Miernik mocy PON może mierzyć moc optyczną sygnałów na fali 1490 nm i 1550 nm jednocześnie dzięki ich rozdzieleniu. To wygodne rozwiązanie do pomiaru mocy sygnału PON z OLT i V-OLT.

*wymagana jest opcja /PPM

Reflektometr optyczny Yokogawa AQ1210
