Yokogawa AQ6376


-  Zakres od 1500 do 3400 nm.
-  Jedyny analizator widma dla tego zakresu długości fal o tak dużej czułości.
-  Rekordowe parametry osiągnięto dzięki zastosowaniu wyjątkowo czystych
     i starannie selekcjonowanych monochromatorów, oraz dodatkowych powłok
     pochłaniających światło błądzące we wnętrzu instrumentu (stray Light).

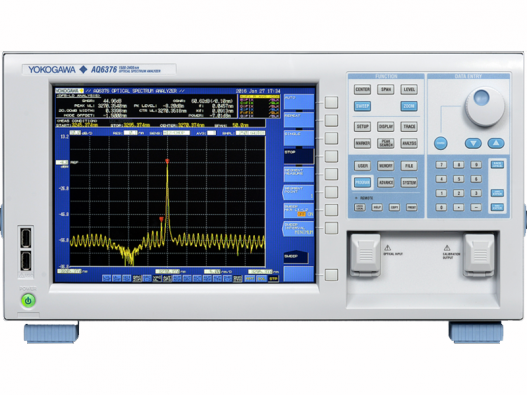

Yokogawa AQ6376


AQ6376 jest najnowszą wersją laboratoryjnego optycznego analizatora widma rozszerzającego zakres długości fal znacznie poza zakres NIR naszych poprzednich modeli do regionu MWIR od 1500 do 3400 nm.

Popularne zastosowania obejmują wykrywanie gazów takich jak tlenki węgla (COx), tlenki azotu (NOx) i gaz węglowodorowy (CxHy) do badań środowiskowych.

Podobnie jak w przypadku modelu o długiej długości fali, oferuje dodatkowe korzyści z portów wejściowych/wyjściowych usuwających gaz, wbudowanego filtra odcinającego do światła dyfrakcyjnego wysokiego rzędu oraz nowatorskiego trybu podwójnej prędkości. Zwiększa on prędkość przemiatania nawet 2 razy w porównaniu z standardowym trybem.





PasmoTelekomunikacyjneVISVIS & TelekomunikacyjneexNIRMWIRMWIR
ModelAQ6370D-12AQ6370D-22AQ6373BAQ6374AQ6375BAQ6376AQ6377

Zakres długości fali600-1700nm350-1200nm350-1750nm1200 nm-2400nm1500nm-3400nm1900 nm-5500nm
ZastosowanieOgólne zastosowania, telekomunikacjaBio-FotonikaOgólne zastosowania, telekomunikacja, bio-fotonikaMonitorowanie środowiska, wykrywanie gazówMonitorowanie środowiska, wykrywanie gazówMonitorowanie środowiska, wykrywanie gazów
Aplikowalne włóknaSM, GI50, GI62.5 włókna z dużym rdzeniem do 200µmSM, GI50, GI62.5 Włókna z dużym rdzeniem do 800µmSM, GI50, GI62.5 Włókna z dużym rdzeniem do 800µmSM, GI50, GI62.5SM, GI50, GI62.5SM, Włókna z dużym rdzeniem do 400µm
Ustawienie rozdzielczości długości fali (nm)Min0.020.010.050.050.10.2
Max21010225
Dokładność długości fali (nm)

±0.1 (Cały zakres)

±0.04 (1450 do 1520 nm)

±0.2 (Cały zakres)

+/-0.05 nm (633 nm)

±0.2 (Cały zakres)

±0.05 (633 nm)

±0.05 (1523 nm)

±0.5 (Cały zakres)

±0.05(1520 do 1580nm)

±0.1(1580 do 1620nm)

±0.5 (Cały zakres)±0.5 (Cały zakres)
+/-0.02 nm(1580 do 1620nm)+/-0.01 nm (1580 do 1620 nm)
Maksymalna czułość-90dBm (1300 do 1620nm)-80dBm(500 do 1000nm)-80dBm(900 do 1600nm)-70dBm(1800 do 2200nm)-65dBm(1500 do 2200nm)-60dBm(2900 do 4500nm)


Kluczowe funkcje:

 - Długi zakres dlugości fali od 1500 do 3400 nm
 -
Porty do usuwania gazu w celu zmniejszenia efektów pary wodnej
 - Wbudowany filtr odcięcia dla rozproszonego światła wysokiego rzędu
 - Tryb podwójnej prędkości w celu zwiększenia prędkości pomiaru
 - Wysoka czułość do -65 dBm
 - Wysoka rozdzielczość do 0,10 nm
 - Szeroki zakres dynamiki zbliżeniowej (55dB)
 - Szybka  auto kalibracja
 - Wejście optyczne typu Free Space zapewniające maksymalną elastyczność, niskie koszty utrzymania i wysoką niezawodność
 - Doskonała wydajność w wykrywaniu gazów środowiskowych za pomocą spektroskopii laserowej
 - Niezbędne narzędzie do badań i rozwoju oraz produkcji urządzeń optycznych w zakresie długości fal od pasma telekomunikacyjnego do 3,4 μm


Funkcja oczyszczania


Ze względu na wysoką rozdzielczość i czułość AQ6376 może on faktycznie wykryć obecność cząsteczek wody w powietrzu. Para wodna jest wykrywana w górnym obszarze długości fali bliskiej podczerwieni i może pokrywać się lub maskować właściwości widmowe rzeczywistego testowanego urządzenia w tym konkretnym obszarze.
Dzięki ciągłemu dostarczaniu czystego azotu do monochromatora przez porty na tylnym panelu, AQ6376 może zmniejszyć wpływ absorpcji pary wodnej i zapewnić bardziej wiarygodne i dokładne pomiary niż kiedykolwiek wcześniej.

Wbudowany filtr odcięcia dla fal wysokiego rzędu

Ze względu na zastosowaną technologię dyfrakcyjną, monochromator może w pewnych okolicznościach generować światło dyfrakcyjne wysokiego rzędu, które pojawia się przy długościach fal równych całkowitej wielokrotności wejściowych długości fal.
Dzięki przycięciu światła przychodzącego poniżej 1500 nm za pomocą wbudowanego filtra, AQ6376 drastycznie zmniejsza wpływ światła dyfrakcyjnego wysokiego rzędu na pomiar. Dlatego zmierzone dane są zawsze wiarygodne i odtwarzają testowany sygnał rzeczywisty.

Tryb podwojnej prędkości

Zwiększa prędkość przemiatania do 2 razy w porównaniu ze standardowym trybem zamiatania, ze stratą jedynie 2 dB w stosunku do standardowej wartości czułości.


Długi zakres długości fali: od 1500 nm do 3400 nm

AQ6376 obejmuje nie tylko długość fali wykorzystywaną w komunikacji, ale także obszar 3 µm, który jest wykorzystywany w czujnikach środowiskowych, medycynie, biologii i zastosowaniach przemysłowych.

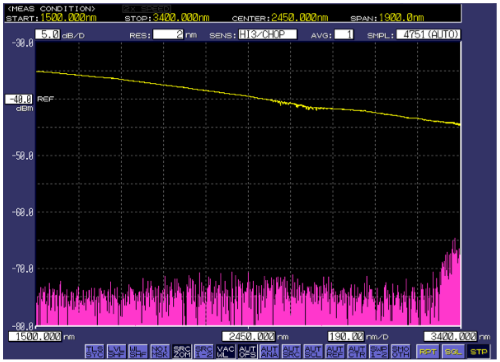

Wysoka czułość: do -65dBm

AQ6376 może mierzyć moc optyczną od + 13dBm do -65dBm dzięki swoim wysoce dynamicznym i bardzo cichym komponentom i obwodom wykorzystywanym do detekcji zdjęć. Umożliwia to precyzyjne pomiary zarówno źródeł wysokiej, jak i niskiej mocy.
Czułość pomiaru można wybrać spośród 7 wartości zgodnie z prędkością pomiaru wymaganą dla konkretnego testu, który ma zostać wykonany.

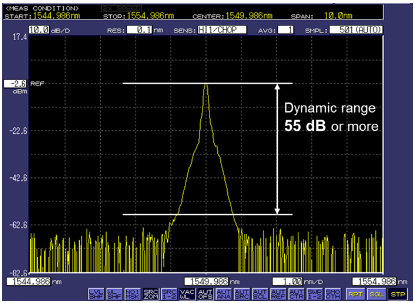

Wysoka rozdzielczość i szeroki zakres dynamiki

AQ6376 wykorzystuje strukturę monochromatora z podwójnym przejściem, aby osiągnąć wysoką rozdzielczość długości fali (0,10 nm) i szeroki zakres dynamiki zbliżeniowej (55 dB). W ten sposób ściśle przydzielone sygnały i szumy mogą być oddzielnie mierzone.

Szybkie przemiatanie

Dzięki zastrzeżonej technice przemiatania, AQ6376 osiąga znacznie większą prędkość przemiatania niż konwencjonalne systemy pomiarowe, które wykorzystują monochromator. Max. czas zamiatania wynosi tylko 0,5 sek. dla rozpiętości 100 nm.


Szybkie przetwarzanie poleceń i przesyłanie danych

Stosując szybki mikroprocesor, AQ6376 osiąga bardzo dużą szybkość przetwarzania poleceń, a interfejs Ethernet zapewnia do 100 razy szybszą prędkość przesyłania danych niż GP-IB.

Szybka auto kalibracja



AQ6376 ma wbudowane źródło światła służące do kalibracji długości fali i optycznego wyrównania elementów monochromatora, dzięki czemu może zawsze zapewniać dokładne pomiary.
Proces kalibracji i wyrównywania zajmuje mniej niż 2 minuty i jest w pełni automatyczny.
UWAGA: Kalibrację długości fali można również wykonać przy użyciu zewnętrznego źródła odniesienia.


Wejście optyczne typu Free Space

AQ6376 wykorzystuje optyczną strukturę wejściową w wolnej przestrzeni, tzn. Wewnątrz instrumentu nie zamontowano światłowodu.

Takie rozwiązanie sprawia, żę urządzenie jest:

 -
BEZPROBLEMOWE, ponieważ żadne wewnętrzne włókno nie może zostać zarysowane ani zabrudzone

 - BEZ KONSERWACJI, ponieważ nie trzeba czyścić wewnętrznych włókien

 - WSZECHSTRONNE, ponieważ instrument akceptuje złącza / PC i / APC

 - MA  WIELE ZASTOSOWAŃ, ponieważ instrument akceptuje zarówno włókna jednomodowe, jak i wielomodowe, bez wpływu na wysoką stratę wtrąceniową w wyniku dopasowania włókien MM-SM

Zastosowania analizatorów widma :

Wejście typu Free Space :
