Reflektometr Wysokiej Rozdzielczości Yokogawa AQ7420

Precyzyjna kontrola jakości złączy i modułów optycznych

Reflektometr AQ7420 firmy Yokogawa to zaawansowane narzędzie zaprojektowane do dokładnej kontroli jakości złączy światłowodowych i modułów optycznych. Dzięki wyjątkowo wysokiej rozdzielczości przestrzennej, urządzenie precyzyjnie wykrywa lokalizację i mierzy wielkość odbić (refleksji) wewnątrz analizowanych komponentów.

Wykrywaj ukryte wady, zapobiegaj awariom

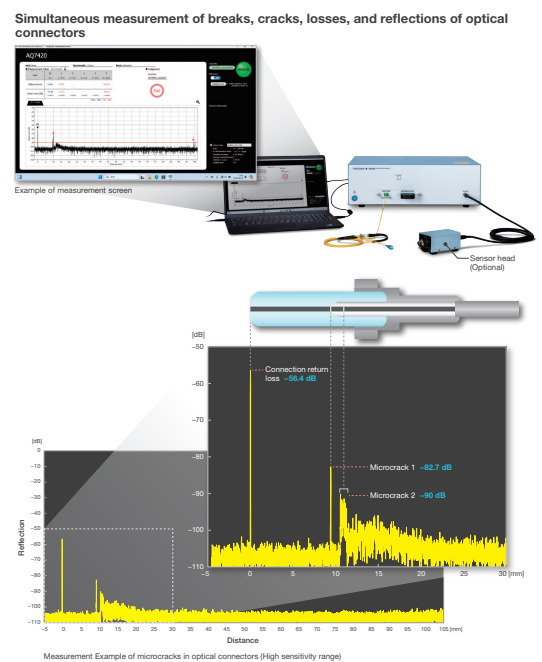

AQ7420 jest niezastąpiony w identyfikacji mikropęknięć i innych subtelnych defektów, które często pozostają niewykryte podczas standardowych pomiarów tłumienności. Wykrywanie tych ukrytych wad na wczesnym etapie jest kluczowe dla zapewnienia niezawodności systemów optycznych, zwłaszcza tych pracujących w wymagających warunkach (narażonych na ruch, wibracje, cykle termiczne). Pozwala to uniknąć nieprzewidzianych i kosztownych awarii w krytycznych infrastrukturach.

Wszechstronność i wiarygodność pomiarów

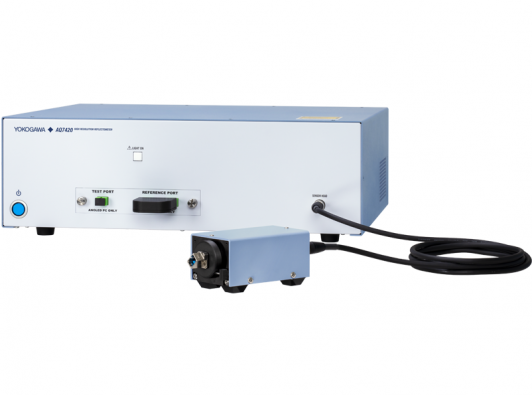

W połączeniu z opcjonalną głowicą pomiarową (Sensor Head AQ740023), reflektometr AQ7420 zyskuje możliwość jednoczesnego pomiaru tłumienności wtrąceniowej, co czyni go idealnym, wielofunkcyjnym przyrządem do kompleksowej inspekcji złączy i modułów. Wysoka czułość i wyjątkowo niski poziom szumów fantomowych (-100 dB) gwarantują wiarygodne wyniki i eliminują ryzyko błędnych detekcji (efektów "duchów").

Kluczowe cechy:
- Zasięg pomiarowy: 100 mm (ok. 4 cale) – idealny do analizy złączy i wnętrza modułów.
- Wysoka rozdzielczość przestrzenna: 40 µm – umożliwia precyzyjne lokalizowanie odbić.
- Niski poziom szumów fantomowych: -100 dB – zapewnia wiarygodne pomiary bez fałszywych sygnałów.
- Szeroki zakres pomiaru odbicia: od -14.7 dB do -100 dB (w zależności od trybu).
- Jednoczesny pomiar wielokrotnych odbić i tłumienności wtrąceniowej (wymagana opcjonalna głowica pomiarowa AQ740023).
- Szybki pomiar: ok. 6 sekund.


Zastosowania:

Wykrywanie mikropęknięć w złączach optycznych stosowanych w:
- Centrach danych (Datacenters)
- Podmorskich systemach światłowodowych
- Wieżach telefonii komórkowej (FTTA - Fiber To The Antenna)
- Systemach satelitarnych

Precyzyjna lokalizacja i pomiar intensywności wewnętrznych odbić w urządzeniach optycznych, takich jak:
- Komponenty fotoniki krzemowej (Silicon Photonics)
- Moduły nadawczo-odbiorcze TOSA/ROSA

Yokogawa AQ7420 to niezbędne narzędzie dla producentów komponentów optycznych, integratorów systemów oraz zespołów kontroli jakości, którzy wymagają najwyższej precyzji i niezawodności w inspekcji połączeń światłowodowych.
