AEM TestPro CV100

⇒ Dwukierunkowy pomiar strat dla dwóch włókien na raz
⇒ Pomiar na dwóch falach jednocześnie (850/1300nm lub 1310/1550nm)
⇒ Możliwość pomiarów jednokierunkowych z pętlą zwrotną

⇒ Błyskawiczny pomiar długości i opóźnienia propagacji
⇒ Specjalne gniazdo pomiarowe do popomiaru rezystancji pętli żył miedzianych dla kabli hybrydowych
⇒ Mapa Połączeń na żywo
⇒ Raport Certyfikacyjny zawiera dodatkowo kompatybilne standardy sieci

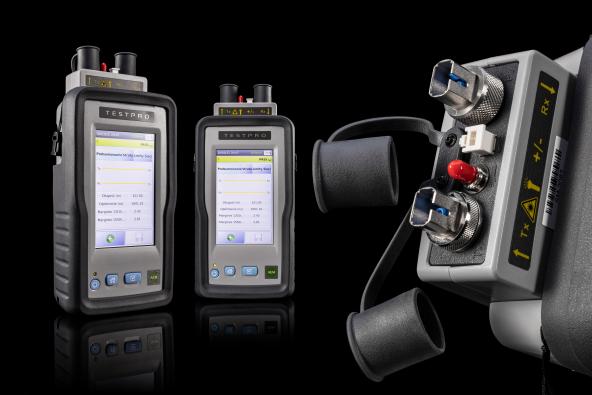

Certyfikacja kabli światłowodowych z miernikiem AEM TestPro

TestPro umożliwia certyfikację Tier-1 jak i testy w oparciu o konfigurowalne wartości graniczne zarówno dla wielomodowych jak i jednomodowych sieci dostępowych. Dodatkowo adaptery te wyposażone są w wizualny wykrywacz uszkodzeń (VFL) aby ułatwić szybką identyfikację uszkodzonego włókna.

Dla zastosowań gdzie wykorzystywany jest kabel hybrydowy, adaptery TestPro oferują nie tylko certyfikację włókien światłowodowych ale także umożliwiają sprawdzenie napięcia na żyłach zasilających. Istnieje również możliwość wykonania pomiaru rezystancji pętli pary miedzianej aby zweryfikować ich ciągłość. Pozwala to na pomiar napięcia wejściowego ekstendera PoE który zapewnia zasilanie urządzeniom końcowym a technik wykonujący pomiary ma wszystkie niezbędne narzędzia diagnostyczne w jednym urządzeniu.

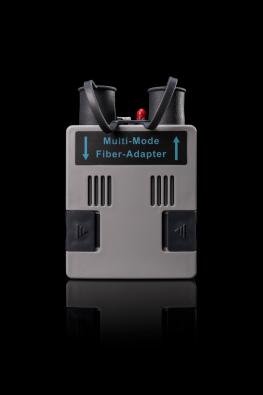

Adapter do włókien wielomodowych obsługuje pomiar kabli OM5 i wcześniejszych standardów. Zastosowane źródło zgodne z Encircled Flux (EF) wyklucza konieczność stosowania zewnętrznych, dodatkowych i gabarytowych adapterów.

Do zestawów TestPro CV100-K11, K51, K61 dołączone są oba adaptery: SM i MM. Adaptery dostępne są też jako niezależne modele AD-SM-01E i AD-MM-01E.

Pomiary i testy światłowodowe z TestPro

Automatyczna certyfikacja światłowodów

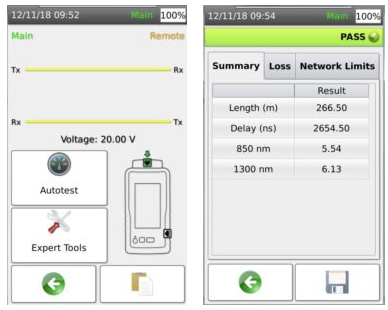

Pomiary światłowodów wykonywane przez TestPro zapewniają certyfikację Tier-1 zgodnie ze standardami branżowymi, a także konfigurowalne limity dla okablowania światłowodowego wielomodowego i jednomodowego. Ponadto adaptery te zawierają zintegrowany VFL, który zapewnia szybkie wskazanie przerwy w przewodzie, a także zintegrowany port połączeniowy do pomiaru napięcia elektrycznego w zastosowaniach z hybrydowymi włóknami zasilanymi w celu wspierania inicjatyw inteligentnych budynków.

W przypadku wdrożeń, w których używane są zasilane światłowody, adapter światłowodowy TestPro zapewnia nie tylko certyfikację kabla światłowodowego, ale także umożliwia sprawdzenie napięcia elektrycznego na sąsiednim przewodzie miedzianym w tym typie kabla hybrydowego. Pozwala to zmierzyć elektryczne napięcie wejściowe przechodzące do przedłużacza PoE, który dostarcza PoE do urządzeń końcowych, i jest wygodą dla technika, aby mieć wszystko, co potrzebne do testowania, na wyciągnięcie ręki. Połącz to ze zdolnością TestPro do mierzenia rzeczywistego obciążenia PoE (wymaga adaptera AD-NET-CABLE), a otrzymasz potężne rozwiązanie z unikalnym zestawem możliwości, które pozwolą Ci weryfikować lub rozwiązywać problemy w różnych punktach typologii sieci.

Inspekcja czystości złącz światłowodowych

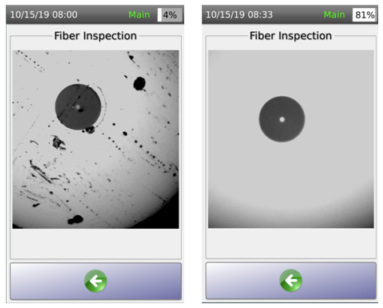

Brudne złącza to jeden z głównych problemów w światłowodach, powodujący wysokie straty w złączach i współczynnik odbicia. Funkcja Fibre Inspection w TestPro pozwala użytkownikom sprawdzić złącza światłowodowe pod kątem zanieczyszczeń przed testowaniem i instalacją. TestPro ma wbudowane sterowniki USB Video Class (UVC), które mogą obsługiwać dowolny zakres inspekcji światłowodu USB lub mikroskop światłowodowy, który używa sterownika UVC. Poniżej znajdują się przykłady czystych i brudnych powierzchni czołowych wykonanych za pomocą tej funkcji.
