OptoTest OP940

Szybki i dokładny pomiar tłumienności wtrąceniowej(IL) i odbiciowej(RL)

Moc optyczna
Zakres pomiarowy	+10dBm – (- 80dBm)
Zakres długości fali	830nm - 1700nm
Kalibracja	850/1310/1490/1550/1625 nm
Rozdzielczość	0.01dBm (absolute) 0.001dB (relative)
Dokładność (względna)	0.05dB, 0.02dB (loss <10dB)
Źródło
Długość fali	1310nm ± 10nm 1490nm ± 10nm 1550nm ± 10nm 1625nm ± 10nm
Moc wyjściowa	0dBm
Stabilność źródła	±0.02dB (1hr) ±0.05dB (12hr)
Straty odbiciowe
Zakres pomiarowy	10dB .. 80dB
Dokładność (bezwzględna)	±1dB (10dB - 65dB) ± 2dB (>65dB) ± 5dB (>72dB)
Rozdzielczość	0.1dB
Zasięg	2400m

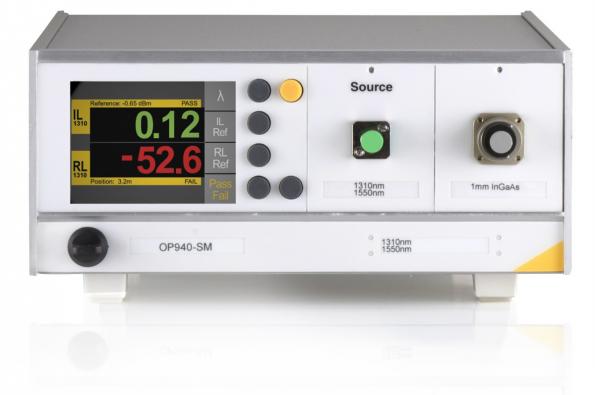

Solidny i intuicyjny przedni panel

Obsługa urządzenia za pośrednictwem panelu przedniego OP940 jest proste i łatwa w nawigacji bez utraty funkcjonalności. Testuj IL i RL jednocześnie z aktualizacją wyników w czasie rzeczywistym. Dostosuj pozycję odniesienia RL i zmierz zarówno złącza przednie, jak i tylne. Ustaw kryteria pass/fail i włącz kolorowy wyświetlacz, aby szybko zweryfikować partię kabli. Jeśli nie masz pewności, co robić, na każdym ekranie dostępne są menu pomocy, które poprowadzą Cię przez różne funkcje i opcje.

Zidentyfikuj i napraw problemy przy minimalnym przestoju

Zminimalizuj przestoje w produkcji, identyfikując i rozwiązując problemy bezpośrednio na panelu przednim. Użyj śladu odbicia optycznego, aby znaleźć odbicia wzdłuż ścieżki optycznej spowodowane przez brud lub źle ustawione złącza. Jeśli na panelu przednim znajduje się odbicie, możesz je usunąć, aby uzyskać dostęp do złącza i przeprowadzić konserwację bez narażania reszty urządzenia na działanie elementów.

Szeroki zakres dynamiczny dla pomiarów RL

Wykorzystując szeroki zakres dynamiki (SM, FTTX: -10dB do -80dB | MM: -10dB do -58dB) do pomiarów RL, OP940 może dostosować tłumienie w konfiguracji odniesienia, co daje najdokładniejsze wyniki RL w przemyśle.

Najszybszy pomiar IL/RL

Korzystając z OP940, możesz przetestować pojedynczy kanał, podwójną długość fali, IL i RL w mniej niż 4 sekundy.

Możliwość dostosowania

OP940 jest dostępny z długościami fal SM, MM i FTTX oraz różnymi rozmiarami rdzenia i opcjami detektora, które zaspokoją Twoje potrzeby.

INTERLAB jest certyfikowanym centrum serwisowo kalibracyjnym produktów OptoTest. Zapraszamy do kontaktu.
