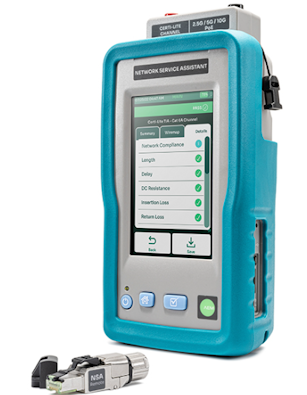

AEM NSA - kwalifikator+

Kwalifikator+ najnowsza na rynku klasa mierników LAN

Użytkownicy nie muszą już decydować między zakupem testera do kwalifikacji sieci a certyfikatorem okablowania. NSA wypełnia lukę między tymi urządzeniami i zapewnia użytkownikom rozwiązanie hybrydowe a bardzo konkurencyjnej cenie.
Ze względu na coraz większe uzależnienie przedsiębiorstwa od technologii sieciowych, działy IT wymagają teraz narzędzia do testowania kabli, które wypełnia lukę między kwalifikatorami sieci i certyfikatorami. Ta nowa kategoria narzędzia testowego nosi nazwę kwalifikator+ (eng. Qualification+). Nowy Network Service Assistant (NSA) firmy AEM jest pierwszym na rynku narzędziem testowym Qualification+, które zapewnia działom IT przedsiębiorstwa funkcje zbliżone do tego, co profesjonalne narzędzia certyfikacji wykonawców okablowania po znacznie niższej cenie. Dowiedzmy się więcej o narzędziu AEM NSA i dlaczego jego funkcja Certi-Lite umieszcza „+” w Kwalifikacji+.

Zalety miernika NSA

- Certi-Lite  – testowanie RF typu z jednego końca (single-ended) zgodnie z wymaganiami ANSI/TIA 1152-A obejmującymi pomiar złożonych parametrów kabla, takich jak straty odbiciowe, NEXT, tłumienie wtrąceniowe, ACRF, długość, opóźnienie, nieciągłość ekranowania i graficzna analiza błędów TDR.
- Funkcja autotestu  – Autotest jest najłatwiejszym i najbardziej niezawodnym sposobem zapewnienia, że ​​łącza okablowania będą obsługiwać żądaną szybkość sieci z wyraźnym wskazaniem Pass/Fail i umożliwiają zapisywanie wyników testu.
- Testowanie obciążenia PoE  – Wszystkie standardy PoE, w tym 802.3 af/at/bt i UPOE, są obsługiwane w celu raportowania konfiguracji PSE i testowania pełnego obciążenia z raportowaniem prądu/mocy/napięcia. Ponadto pozwala również na długotrwałe obciążenie źródła PoE przez dłuższy czas, aby zidentyfikować trudne do wykrycia sporadyczne spadki mocy przez zewnętrzne obciążenia.
- Testowanie szybkości łącza Multi-gig  – NSA jest w stanie zweryfikować łącze, aby upewnić się, że Ethernet może być obsługiwany w 1/2.5/5/10GBASE-T. Może wykonywać pomiary SNR podczas ruchu i obciążenia PoE, zapewniając pewność, że łącze okablowania będzie obsługiwać pożądaną szybkość sieci.
- Testowanie łączności sieciowej  - NSA może łączyć się z aktywną siecią Ethernet przez złącze interfejsu sieciowego 10/100/1000 lub przez WiFi (wymagany adapter Edimax EW-7822ULC Wi-Fi USB). Po podłączeniu NSA automatycznie wykryje podłączone urządzenia w sieci. Możesz wysłać ping do dowolnego innego urządzenia, aby zweryfikować łączność z traceroute i zmierzyć opóźnienie.
- Testowanie Wi-Fi  – NSA może automatycznie wykryć wszystkie identyfikatory SSID Wi-Fi 2,4 GHz i 5 GHz oraz powiązane z nimi wartości RSSI (otrzymany poziom mocy). Jest to pomocne w wykrywaniu „martwych stref” Wi-Fi i sprawdzaniu łączności Wi-Fi za pomocą opcjonalnego adaptera Wi-Fi USB Edimax EW-7822ULC.
- Najlepsza w branży gwarancja  – Wszystkie NSA są objęte pełną 2-letnią gwarancją od daty zakupu – dowód naszego zaufania do jakości i niezawodności naszych instrumentów.

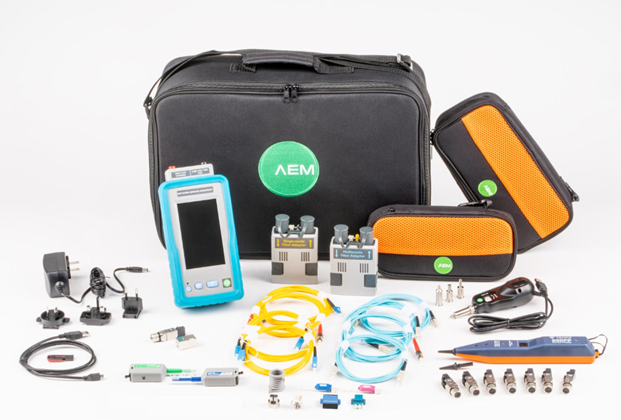

Wyposażenie zestawu:
- Platforma testowa NSA
- Zdalny terminator NSA
- Łącznik RJ-45
- Dysk USB z TestDataPro
- Pasek na ramię
- Futerał
- Zasilacz uniwersalny

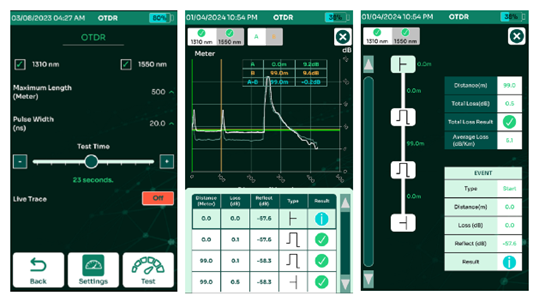

Możliwości testera NSA

Funkcja Certi-Lite
Certi-Lite zapewnia testowanie z jednego końca łącza zgodnie z normą ANSI/TIA-1152-A  dla CAT3 – CAT6A z wyraźnym wskazaniem Pass/Fail. Dla instalatorów okablowania, regularne testy certyfikacyjne w konfiguracji koniec-koniec są konieczne dla nowych instalacji dla celów gwarancyjnych producenta kabli. Dla właścicieli sieci i tych, którzy nie wymagają certyfikacji z podwójnym zakończeniem, funkcja Certi-Lite NSA jest doskonałym narzędziem do kwalifikacji istniejącego okablowania pod kątem jego przydatności do nowych zastosowań, szczególnie inteligentnych budynków, w których PoE będzie intensywnie wykorzystywane, ale przy znacznie niższych kosztach zakupu miernika.
Przypadki użycia Certi-Lite:

• Ponowna ocena wydajności istniejącego okablowania pod kątem wymagań standardów, takich jak CAT6A
• Rozwiązywanie problemów z łącznością sieciową i szybkością łącza
• Dokumentowanie wydajności instalacji kablowej
• Audytowanie zadań związanych z certyfikacją

Wyniki testów można zapisać w pamięci wewnętrznej w celu późniejszego przesłania do dołączonego oprogramowania do zarządzania wynikami TestDataPro. Wyniki testów można również przesłać do chmury TestDataPro Cloud za pośrednictwem przewodowego lub bezprzewodowego połączenia sieciowego.

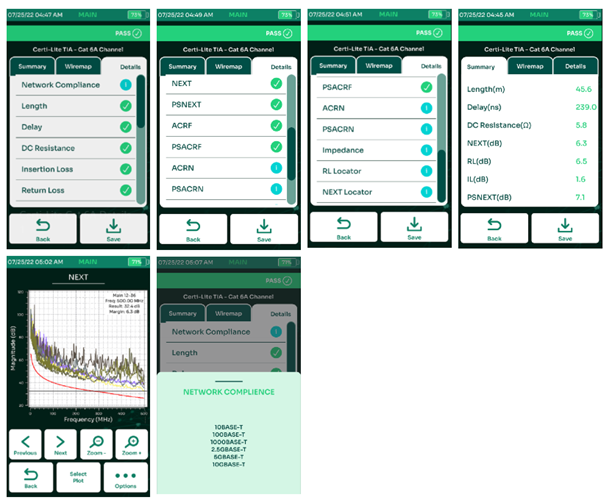

Pomiary z interpretacja Pass/Fail:

- Długość
- Opóźnienie
- Delay Skew
- Rezystancja pętli
- Tłumienie (Insertion Loss)
- Straty odbiciowe (Return Loss)
- NEXT
- PSNEXT
- ACRF
- PSACRF

Informacyjne:

- Zgodność sieci
- Asymetria rezystancji P2P
- TCL
- ACRN
- PSACRN
- Impedancja
- Lokalizator RL TDR
- NEXT lokalizator TDR
- Lokalizator uszkodzeń ekranu TDR



Testowanie łączności sieciowej

` Przydatne przy przenoszeniu / dodawaniu / zmianach / rozwiązywaniu problemów, NSA łączy się z aktywną siecią za pośrednictwem wbudowanego 10/100/1000 lub przez adapter AD-NSA dostarczany z NSA i łączący się z interfejsem sieciowym Multi-gig . Użytkownicy mogą również łączyć się bezprzewodowo za pomocą opcjonalnego adaptera USB Edimax WiFi (EW-7822ULC). Po podłączeniu NSA funkcja automatycznego wykrywania wyświetla podłączone urządzenia w sieci. Wyślij ping do dowolnego innego urządzenia w sieci lokalnej lub w Internecie, aby określić łączność i opóźnienie.
- Zobacz szczegóły przełącznika, w tym szczegóły dotyczące gniazda / portu / sieci VLAN i wykorzystania sieci VLAN
- Wyświetl listę adresów IP i MAC podłączonych urządzeń. Przydatne do identyfikacji urządzeń, w tym nieznanych urządzeń podłączonych do sieci.
- Wybierz dowolny adres IP, aby wyświetlić szczegóły tego urządzenia, adres MAC i inne.
- Wyświetl szczegóły sieci lokalnej, takie jak brama, maska ​​podsieci, serwer DHCP.
- Użyj Ping, aby zweryfikować łączność typu punkt-punkt lub połączenie z Internetem, wybierając wstępnie zdefiniowane lub niestandardowe adresy URL witryn i wyświetlając szczegóły opóźnień.
- Traceroute jest przydatny przy określaniu, czy opóźnienie połączenia internetowego występuje w sieci lokalnej, czy poza nią.
- Autotest sieci obejmuje wykrywanie sieci, podłączone urządzenia, mapę sieci, ping i szybkość sieci LAN.
- Wykrywanie SSID/RSSI WiFi, test siły sygnału z opcjami automatycznego łączenia, włączanie/wyłączanie przekazywania WiFi z edytowalnym progiem RSSI dla przekazywania zapewnia możliwość znalezienia słabych punktów w zasięgu i potwierdzenia zachowania przekazywania w całym obszarze zasięgu.

Uwaga: Adapter Edimax WiFi USB EW-7822ULC jest specyficzny dla regionu i należy go zakupić niezależnie



Testowanie sieci bezprzewodowych

- Testowanie łączności bezprzewodowej można przeprowadzić za pomocą opcjonalnego adaptera Edimax WiFi USB (EW-7822ULC).
- Automatyczne wykrywanie przez NSA wyświetli wszystkie wykryte identyfikatory SSID i powiązany z nimi RSSI (otrzymany poziom mocy) i kanał. Jest to przydatne przy ustalaniu, czy sieć Wi-Fi, z którą klient próbuje się połączyć, ma wystarczający sygnał do określonej lokalizacji.
- Określ „martwe strefy” WiFi, sprawdzając RSSI w różnych lokalizacjach.
- Połącz się z dowolnym identyfikatorem SSID, używając odpowiednich poświadczeń dla tej sieci
- Automatyczne łączenie i przekazywanie sygnału Wi-Fi z definiowanym przez użytkownika progiem przekazywania sygnału może pomóc w rozwiązywaniu problemów z zasięgiem podczas korzystania z narzędzia Siła sygnału.
- Wszystkie narzędzia do testowania sieci używane w testach sieci przewodowej działają również w Wi-Fi.

Użyj Ping, aby zweryfikować łączność typu punkt-punkt lub połączenie z Internetem, wybierając wstępnie zdefiniowane lub niestandardowe adresy URL witryn i wyświetlając szczegóły opóźnień. Traceroute jest przydatny przy określaniu, czy opóźnienie połączenia internetowego występuje w sieci lokalnej, czy poza nią.



Mapa połączeń na żywo
Badania wykazały, że duży procent wszystkich usterek okablowania jest związany z nieprawidłowym okablowaniem. NSA przedstawia graficznie kompleksową mapę połączeń z ekranu testowego Certi-Lite w momencie wykrycia zdalnego terminatora bez konieczności uruchamiania Autotestu. Po uzyskaniu natychmiastowego podglądu usterki okablowania technik może znaleźć lokalizację usterki, po prostu klikając obraz mapy połączeń. A po rozwiązaniu problemu raporty NSA Live Wiremap pomagają natychmiast zweryfikować poprawkę. Oprócz szybkiego autotestu CAT6A Single-ended, jest to kolejna ważna funkcja NSA zwiększająca wydajność.



Oprogramowanie PC TestDataPro
estDataPro to oprogramowanie PC do zarządzania raportami z testów, które jest standardowo dostarczane z NSA. TestDataPro działa w tandemie z NSA, co pozwala użytkownikom definiować projekty i kategoryzować wyniki testów w logiczne grupy po przesłaniu ich do bazy danych. Baza danych zapewnia możliwość współpracy poprzez przeglądanie szczegółowych informacji z testów on-line, a także zapewnia wydrukowane raporty w formacie .pdf. Użytkownicy mogą łączyć wiele autotestów w jeden raport, np. Certi-Lite CAT6A, Multi-Gig i PoE.

1. Wyniki testów są przesyłane do TestDataPro w następujący sposób: Chmura TestDataPro
2. Transfer plików z przenośnego dysku USB z NSA na komputer
3. Bezpośrednie połączenie kablem USB z NSA do komputera

Chmura TestDataPro
TestDataPro Cloud to bezpłatna usługa, która umożliwia użytkownikom przesyłanie wyników testów z NSA do chmury podczas przebywania w miejscu pracy. Użytkownicy mogą łączyć się z siecią z NSA za pośrednictwem przewodowego lub bezprzewodowego połączenia sieciowego (takiego jak połączenie z hot spotem telefonu komórkowego w miejscu pracy). Pozwala to użytkownikom na odciążenie wyników testów w całym projekcie, dając menedżerom wgląd w poczynione postępy i ułatwiając szybkie i łatwe przeniesienie wyników poza NSA. Gdy wyniki znajdą się w chmurze TestDataPro, użytkownicy mogą zapoznać się ze szczegółami każdego testu on-line lub uzyskać indywidualnie drukowane raporty z testów.
Jeśli potrzebne są bardziej szczegółowe możliwości, takie jak tworzenie pojedynczego raportu .pdf dla wielu wyników testów, tworzenie logicznego, hierarchicznego widoku wyników testów i nie tylko, wyniki testu można przenieść do bardziej w pełni funkcjonalnego TestDataPro. Jednak większość użytkowników znajdzie wszystko, czego potrzeba w TestDataPro Cloud.

Lokalizator RL
Idealna para miedziana ma impedancję 100 omów na całej długości. W rzeczywistości impedancja zmienia się od 100 omów w różnych wartościach wzdłuż łącza kablowego, przy czym odchylenie jest bardziej znaczące w miejscach złączy. Wykres lokalizatora RL zapewnia widok kabla na całej jego długości. Lokalizacje pików w lokalizatorze RL są reprezentatywne dla miejsc o słabej kontroli impedancji. Gdy kabel nie przejdzie autotestu, lokalizator RL pomaga określić położenie wzdłuż łącza kablowego, które najprawdopodobniej spowodowało awarię. Jest to bardzo pomocne przy rozwiązywaniu problemów. Dzięki dokładnym informacjom o lokalizacji problemu, technik może skupić się na naprawieniu problemu z tą częścią kabla.


Lokalizator NEXT TDR
Błędy NEXT mogą być trudne do zdiagnozowania. Mogą być spowodowane wadliwym kablem, wadliwymi złączami lub złymi praktykami instalacyjnymi. Wykres lokalizatora NEXT zapewnia widok NEXT w kablu na całej jego długości. Gdy autotest kabla nie powiedzie się, lokalizator NEXT pomaga określić położenie wzdłuż łącza kablowego, które najprawdopodobniej spowodowało awarię. Zazwyczaj najwyższy NEXT w punkcie połączenia, ale czasami problemem może być zawyżony NEXT na całym kablu.



Analiza TDR ekranu
Unikalna dla testerów terenowych AEM jest możliwość uzyskania wykresuTDR ciągłości ekranu. W przypadku zastosowań z kablami ekranowanymi możliwość znalezienia odległości do miejsca, w którym ciągłość ekranu została naruszona, ma kluczowe znaczenie. Kombinacja śladów impulsowego TDR i krokowego TDR ułatwia znalezienie nawet niewielkich problemów z ekranem.

Pomiary PoE
NSA zapewnia najbardziej wszechstronną funkcjonalność testową do weryfikacji wdrożeń PoE. Wszystkie standardy PoE, w tym 802.3at/af/bt, są obsługiwane do 90W, a także 60W UpOE. Źródło PoE jest testowane z rzeczywistym podłączeniem obciążenia. NSA oferuje unikalną możliwość testowania wewnętrznego i zewnętrznego testu obciążenia przez dłuższy czas, aby monitorować problemy z łączem Ethernet/PoE w czasie. NSA sprawdzi również, czy instalacja kablowa zapewnia moc wymaganą do włączenia urządzeń PoE.



Kwalifikacja przepustowości Multi-gig
NSA sprawdza poprawność łącza kablowego pod kątem standardów Ethernet o wysokiej wydajności, w tym 1 / 2,5 / 5 / 10GBASE-T. Kompleksowy pomiar stosunku sygnału do szumu (SNR) zapewnia szybką i obiektywną ocenę wydajności łącza w warunkach obciążenia sieci. Funkcja Autotest w NSA jest najłatwiejszym sposobem na zapewnienie, że łącze kablowe będzie mieć żądaną szybkość sieci.
Punkty dostępu bezprzewodowego (AP) są jednymi z najczęściej stosowanych obecnie urządzeń IoT, a bezprzewodowe punkty dostępowe 802.11ac Wave 2 wymagają szybkości szkieletu 2,5 i 5 GigE, aby działać z maksymalną wydajnością. Dodatkowo urządzenia te mogą być zasilane przez PoE i ze względu na szybkość łącza wymagają zakończenia wszystkich czterech par. NSA może zapewnić, że infrastruktura okablowania przechodzi okablowanie kategorii zgodnie ze standardem ANSI / TIA XYZ, zweryfikować prędkość łącza zgodnie z IEEE 8023.bz specyficzną dla 1 / 2.5 / 5 / 10GigE i zweryfikować załadowane PoE ++ zgodnie z IEEE 802.3bt do 90W w tym pomiary rezystancji DC.



Szczegółowe dane o przełącznikach sieciowych
Szczegóły przełącznika obsługują zarówno CDP, jak i LLDP i zapewniają natychmiastowe szczegółowe informacje na temat przełącznika, do którego podłączono bezpośrednio z danej lokalizacji gniazda. Zapewnia to szybkie zrozumienie prawidłowej łączności i konfiguracji. Wskazanie możliwości portu jest przydatne, aby zrozumieć, czy problemy z łącznością, które mogą być rozwiązywane, wynikają z nieobsługiwanej szybkości łącza.



Wykrywanie i weryfikacja VLAN
Wykrywanie sieci VLAN zapewnia pełny wgląd we wszystkie wykryte sieci VLAN, w tym procent zaobserwowanego ruchu. To kolejne narzędzie w arsenale, które pomaga w rozwiązywaniu problemów oraz podczas przenoszenia, dodawania i zmian.
