fNIRS 2000M System · fNIR Devices / BIOPAC — Aktywność mózgu mierzona światłem — także w ruchu

Bezprzewodowy system fNIRS do badań kory przedczołowej. Czujnik pod opaską świeci w czoło bliską podczerwienią i mierzy, jak zmienia się natlenienie krwi w pracującej korze — przy komputerze, w symulatorze, w VR albo w terenie. Jednostka sterująca mieści się na ramieniu badanego.

Zapytaj o ofertę Jak działa fNIRS

18 kanałów4 źródła światła, 12 detektorów

730 · 850 nmdwie długości fali

≈ 1 hnagrania na akumulatorze

fNIRSoft Proanaliza w zestawie

Badana z czarną opaską fNIR Devices na czole; na ramieniu biała jednostka fNIR Imager 2000M połączona kablami z czujnikiem

Czujnik na czole · 730 / 850 nm Imager 2000M · bezprzewodowo

Jak działa fNIRS

Światło, które zagląda pod czoło

Pracująca część mózgu potrzebuje więcej tlenu, więc napływa do niej więcej natlenionej krwi. fNIRS — funkcjonalna spektroskopia w bliskiej podczerwieni — wykrywa tę zmianę światłem. Czujnik na czole świeci w głowę, a kilka centymetrów dalej mierzy, ile światła wróciło. Mniej światła znaczy, że po drodze pochłonęło je więcej hemoglobiny — tak powstaje zapis pracy kory przedczołowej.

Badana z profilu; opaska fNIR na czole, z boku głowy złącze czujnika z kablem

Δ oxy-Hb0

Δ deoxy-Hb0

Linia bazowa — badana odpoczywa.

Przekrój i wskaźniki to ilustracja poglądowa, nie zapis z urządzenia. Zdjęcie: fNIR Devices.

Świeci dwiema barwami podczerwieniDiody czujnika wysyłają światło o długości fali 730 i 850 nm — niewidoczne dla oka i nieszkodliwe. W tym zakresie światło przechodzi przez skórę i kość i dociera do powierzchni kory.
Krew pochłania część światłaHemoglobina z tlenem i bez tlenu pochłania obie fale inaczej. Detektor oddalony od źródła o 25 mm odbiera światło, które przebyło łuk przez tkankę; zmiany dotyczą obszaru do ok. 1–1,5 cm od środka pary źródło–detektor.
Program liczy natlenienieZe zmian natężenia obu fal oprogramowanie wylicza — zmodyfikowanym prawem Beera-Lamberta — o ile zmieniło się stężenie hemoglobiny utlenowanej i odtlenowanej. Wynik widać na ekranie na bieżąco, podczas zadania.

Δ O2HbHemoglobina utlenowanazmiana stężenia w µmol/L — rośnie w pracującej korze

Δ HHbHemoglobina odtlenowanazmiana stężenia w µmol/L — zwykle maleje, gdy napływa świeża krew

Δ cHbHemoglobina całkowitasuma obu — przybliża zmianę objętości krwi w obszarze pomiaru

raw 730 / 850Surowe natężenie światładla każdej fali i kanału — do własnego przetwarzania i kontroli jakości

fNIRS a fMRI. Obie metody śledzą odpowiedź naczyniową mózgu — napływ natlenionej krwi do pracującego obszaru. fNIRS mierzy ją bez skanera, hałasu i unieruchomienia: badany siedzi przy biurku, chodzi, prowadzi symulator albo nosi gogle VR. Zakres pomiaru to powierzchnia kory pod czujnikiem — w tym systemie kora przedczołowa, związana m.in. z uwagą, pamięcią roboczą, planowaniem i rozwiązywaniem problemów.

Co mierzy · czujnik 18-kanałowy

Osiemnaście punktów pomiaru na korze przedczołowej

Pod opaską leży elastyczny czujnik z silikonu: 4 źródła światła i 12 detektorów. Każda para źródło–detektor to kanał — osobny punkt pomiaru natlenienia. Kliknij kanał, żeby zobaczyć jego zapis.

Twarz badanej z czarną opaską fNIR Devices na czole; po bokach opaski złącza czujnika

źródło (4)detektor (12)kanał (18)

Kanał 7

środek czoła · para źródło 2 – detektor górny

Ilustracja poglądowa — dane generuje przeglądarka (4 próbki na sekundę). Żółte pasy: bloki zadania.

18kanałów: 4 źródła LED (730 / 850 nm) i 12 fotodiod krzemowych

25 mmodstęp między źródłem a detektorem

≈ 32 gmasa czujnika 18-optodowego — nie uciska i nie przeszkadza w zadaniu

10 000cykli zginania w testach wytrzymałości czujników

Rozmieszczenie kanałów na zdjęciu jest poglądowe; liczby według BIOPAC i fNIR Devices.

Oprogramowanie · COBI Studio i fNIRSoft Pro

Od nagrania do mapy aktywności — dwa programy w zestawie

COBI Studio steruje urządzeniem i nagrywa badanie, fNIRSoft Pro przetwarza i analizuje dane — bez programowania. Oba programy są w każdym zestawie 2000M, a jedna licencja fNIRSoft jest dołączona do systemu.

COBI Studio — podgląd na żywo

Wykres zmian hemoglobiny utlenowanej (niebieska krzywa rośnie) i odtlenowanej (czerwona maleje) w czasie zadania

kreator nowego eksperymentu z danymi badanego i opisem
linia bazowa przed zapisem, potem nagranie jednym skrótem klawiszowym
bieżący podgląd Δ oxy-Hb i Δ deoxy-Hb dla każdego kanału
znaczniki ręczne z klawiatury (10) i znaczniki z programów prezentujących bodźce
edytor układu wykresów i siatki kanałów
dane i znaczniki zapisane w jednolity sposób dla serii badań

Dane fNIRS obok fizjologii

Dane z systemu można zsynchronizować i zaimportować do BIOPAC AcqKnowledge — razem z EKG, oddechem, EDA czy ciśnieniem krwi zapisanymi przez MP200.

Okno AcqKnowledge z kilkunastoma kanałami surowych danych fNIR ułożonymi jeden pod drugim

Bodźce i znaczniki

System współpracuje z popularnymi programami do prezentacji bodźców, m.in. E-Prime i SuperLab, oraz z platformą VR BIOPAC — znaczniki zdarzeń trafiają do zapisu fNIRS.

E-PrimeSuperLabBIOPAC VRVizard · SightLab

Licencje fNIRSoft

W zestawie 2000M — edycja Pro. Dodatkowe licencje dla kolejnych stanowisk analizy, pojedyncze lub współdzielone, oraz aktualizacje dostępne osobno.

Pro w zestawieWindowsskrypty fS

Dlaczego fNIRS 2000M z Interlabem

Kompletny system z programem — a fizjologię dokładamy z tego samego laboratorium

Częstą drogą do fNIRS są platformy multimodalne na subskrypcję, do których podłącza się czujnik innego producenta przez dodatkowy moduł. 2000M to system kompletny: sprzęt, nagrywanie i analiza w jednym zestawie, a synchronizację z fizjologią BIOPAC konfigurujemy razem z nim.

fNIRS 2000M z Interlabem a platforma subskrypcyjna ze sprzętem konkurencyjnym
Cecha	fNIRS 2000M z Interlabem	Platforma subskrypcyjna + sprzęt konkurencyjny
Oprogramowanie do fNIRS	COBI Studio + fNIRSoft Pro w zestawie — nagranie, bloki, artefakty, mapy i statystyka	program producenta czujnika + osobny moduł fNIRS platformy, połączony strumieniem LSL
Licencja na start	licencja fNIRSoft dołączona do każdego systemu	obowiązkowy moduł podstawowy + moduły dodatkowe; odnowienie co rok
Synchronizacja z fizjologią	wyjście TTL do BIOPAC MP200 — start, koniec i znaczniki nagrania w zapisie AcqKnowledge; oba systemy od wyłącznego partnera BIOPAC w Polsce	kolejne płatne moduły platformy

Platforma subskrypcyjna: popularna platforma multimodalna z modułem fNIRS; opis według stron jej producenta, stan 2026-10.

Mężczyzna z opaską fNIR Devices na czole i kablem czujnika

Co dostajesz od Interlabu

fNIRS z wdrożeniem — od projektu badania po pierwsze wyniki

Pomagamy zaplanować badanie, uruchamiamy system i szkolimy zespół.

Umów pokaz fNIRS

Wyłączny partner BIOPAC w PolsceSystem, licencje, aktualizacje i części bezpośrednio od partnera BIOPAC — bez pośredników.
Laboratorium multimodalnefNIRS, fizjologia BIOPAC i eye tracking Tobii od jednego dostawcy — skonfigurowane razem.
Doradztwo metodycznePomożemy zaplanować bloki zadania, linię bazową i rozmieszczenie czujnika — zanim kupisz.
Wdrożenie i szkolenieUruchamiamy stanowisko i uczymy pracy z COBI Studio i fNIRSoft.
Pomoc przy grantachOpisy techniczne i konfiguracje do wniosków grantowych i specyfikacji przetargowych.
Wsparcie po polskuPomoc techniczna i metodyczna po zakupie, także przy rozbudowie laboratorium.

Laboratorium multimodalne · fNIRS + BIOPAC + Tobii

Mózg, spojrzenie i ciało na jednej osi czasu

fNIRS pokazuje, jak mocno pracowała kora przedczołowa. Eye tracking — na co badany patrzył. Sygnały fizjologiczne — jak reagował organizm: serce, skóra, oddech. Razem odpowiadają na pytania, na które każda metoda osobno nie wystarcza, np. czy wzrost obciążenia poznawczego szedł w parze ze stresem i z utratą uwagi na kluczowym elemencie interfejsu.

Badany z profilu w opasce fNIR; z boku opaski złącze czujnika i biały kabel

fNIRS 2000M

Natlenienie kory: Δ oxy-Hb, Δ deoxy-Hb i Δ total-Hb w 18 kanałach nad czołem.
Wyjście TTL: impulsy na początku i końcu linii bazowej oraz nagrania.
Znaczniki: z programów prezentujących bodźce (E-Prime, SuperLab) i z klawiatury.

BIOPAC MP200 i AcqKnowledge

Synchronizacja: impuls TTL z 2000M uruchamia zapis MP200 albo trafia na linię cyfrową jako znacznik segmentu fNIRS.
Fizjologia: EKG, EDA, oddech, rzut serca, ciśnienie krwi, EMG, EEG — MP200 ma 16 kanałów analogowych do 100 kHz.
Import: dane fNIRS można zaimportować do AcqKnowledge i analizować obok sygnałów fizjologicznych.

Eye tracking i VR

Tobii w AcqKnowledge: AcqKnowledge 6 obsługuje eye trackery Tobii (Windows, licencja Eye Tracking) — spojrzenie w tym samym zapisie co fizjologia.
VR: system współpracuje z platformą VR BIOPAC; WorldViz SightLab wysyła znaczniki zdarzeń — także zdarzeń spojrzenia — do COBI i zapisuje wartości oxy / deoxy.

Tory sygnałów to ilustracja poglądowa. Stanowisko fNIRS + BIOPAC + Tobii konfigurujemy i uruchamiamy razem — schemat połączeń dopasowujemy do protokołu Twojego badania.

Mobilność · Imager 2000M

Cała jednostka pomiarowa na ramieniu badanego

Imager 2000M zasila czujnik, zbiera dane i wysyła je bezprzewodowo do komputera z COBI Studio. Nosi się go na pasku na ramieniu, więc badany może chodzić, sięgać po przedmioty i pracować przy stanowisku — bez kabla do biurka.

Jednostka fNIR Imager 2000M na pasku: dwa gniazda czujnika Sensor 1 i Sensor 2, przycisk zasilania, gniazdo zasilacza i złącze synchronizacji

96 × 85 × 32 mmwymiary jednostki

≈ 1 hnagrania po pełnym naładowaniu; ładowanie ≈ 3 h

bezprzewodowopołączenie jednostki z komputerem — bez kabla do biurka

≈ 5 minod założenia czujnika do początku zapisu

Ta strona

fNIRS 2000M — badanie w ruchu

jednostka na ramieniu, połączenie bezprzewodowe, akumulator
do 18 kanałów nad korą przedczołową
fNIRSoft Pro w każdym zestawie
symulatory, VR, chodzenie, praca przy stanowisku, badania terenowe

Badanie przy stanowisku w laboratorium

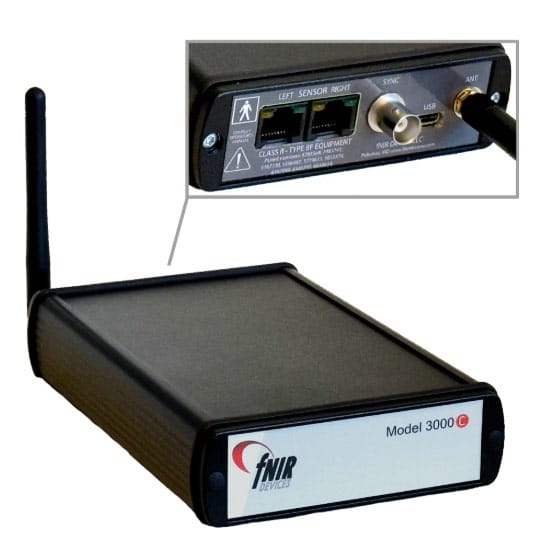

fNIRS C-Series

system do stałego stanowiska badawczego
ten sam ekosystem: COBI Studio i fNIRSoft
wybór, gdy badany siedzi przy komputerze, a liczy się rozdzielczość czasowa

Zobacz fNIRS C-Series →

Zestawy producenta

Trzy zestawy — od samego systemu po komplet z komputerem i czujnikami

Każdy zestaw zawiera Imager 2000M, oprogramowanie COBI Studio i fNIRSoft Pro oraz trzy czujniki 18-kanałowe — zapasowe pady przydają się przy serii badań i myciu czujników między uczestnikami.

fNIR103M

Mobile Imaging

Imager 2000M (do 18 kanałów)
fNIRSoft Pro i COBI Studio
3 czujniki 18-kanałowe
2 kable czujnika (lewy i prawy)
zasilacz US/EU

Dla laboratorium, które ma już komputer do badań.

Zbliżenie opaski fNIR Devices na czole badanej; z boku opaski złącze czujnika

fNIR203M

Mobile Data Collection

wszystko z fNIR103M
komputer typu notebook / tablet

Gotowe stanowisko do zbierania danych — także poza budynkiem.

Czujnik fNIR — elastyczny silikonowy pad z rzędami źródeł i detektorów

fNIR303M

Mobile Data Collection + Sensors

wszystko z fNIR203M
2 czujniki 5-optodowe i 2 czujniki 6-optodowe
fantom — wzorzec imitujący optykę tkanki mózgu, do testu czujników

Gdy badania wymagają mniejszych czujników i kontroli jakości sprzętu.

Zastosowania

Gdzie przydaje się pomiar mózgu w ruchu

Obszary wskazywane przez producenta. Wspólny mianownik: badany wykonuje realne zadanie, a nie leży w skanerze.

Opaska fNIR z tyłu głowy badanej, z zapięciem i złączem czujnika

Obciążenie poznawcze i human performance

Ile wysiłku umysłowego kosztuje zadanie — u operatorów, kontrolerów ruchu, kierowców i pilotów. Producent podaje dodatnią zależność między odpowiedzią fNIRS a obciążeniem zadaniem.

Neuroergonomia

Stanowisko i interfejs

Porównanie wariantów panelu, procedury albo układu ergonomicznego po koszcie poznawczym.

VR i symulatory

Środowiska wirtualne

Kontrolowane scenariusze w goglach VR, zsynchronizowane z zapisem fNIRS.

BCI

Interfejsy mózg–komputer

Natlenienie kory jako sygnał sterujący w badaniach nad BCI.

Klinika i rehabilitacja

Neurorehabilitacja i ból

Postępy rehabilitacji neurologicznej, ocena bólu, badania nad starzeniem — także podczas chodu.

Badany z opaską fNIR Devices na czole, patrzy w bok

Neuronauka poznawcza

Uwaga, pamięć robocza, planowanie, rozwiązywanie problemów.

Konsument i emocje

Neuromarketing, stres, emocje

Reakcja kory na reklamę, produkt lub sytuację stresową — poza laboratorium.

Specyfikacja

Parametry techniczne

Według materiałów BIOPAC i fNIR Devices. Konfigurację zestawu potwierdzamy w ofercie.

Badana z opaską fNIR na czole i jednostką Imager 2000M na ramieniu

Parametry techniczne fNIRS 2000M System
Parametr	Wartość
Pomiar
Metoda	spektroskopia w bliskiej podczerwieni z falą ciągłą (CW fNIRS); obliczenia zmodyfikowanym prawem Beera-Lamberta
Wielkości	Δ oxy-Hb, Δ deoxy-Hb, Δ total-Hb (µmol/L) oraz surowe natężenie światła dla każdego kanału
Kanały	do 18maks. 4 źródła i 12 detektorów
Częstotliwość próbkowania	do 4 Hz
Długości fal	730 nm i 850 nm — dwufalowe diody LED
Obszar	kora przedczołowa (czujnik na czole)
Czujnik
Czujnik 18-kanałowy	12 detektorów, 4 źródła, odstęp 25 mm; masa ok. 32 g
Detektory i materiał	fotodiody krzemowe ze zintegrowanym przedwzmacniaczem; silikon formowany wtryskowo
Czujniki dodatkowe	5- i 6-optodowe (w zestawie fNIR303M); fantom do testu czujników
Jednostka Imager 2000M
Komunikacja	bezprzewodowa
Zasilanie	akumulator: ok. 1 h nagrania, ok. 3 h ładowania; zasilacz 90–264 V AC, 50/60 Hz
Synchronizacja	1 port TTL (złącze JST PH)
Wymiary	96 × 85 × 32 mm
Warunki pracy	0–50 °C, wilgotność 10–90 % bez kondensacji
Oprogramowanie i komputer
Oprogramowanie	COBI Studio (akwizycja) i fNIRSoft Pro (analiza) w zestawie
Komputer	Windows; procesor i5 lub lepszy (zalecany 4-rdzeniowy), min. 1 GB RAM (zalecane 2 GB i więcej)w zestawach fNIR203M i fNIR303M komputer jest w komplecie
Gwarancja	jednostka: 12 miesięcy; czujnik: 3 miesiące (ograniczona)

Zobacz też:fNIRS C-Series Tobii Pro Spectrum Tobii Pro Spark

Źródła: biopac.com (karta fNIRS Mobile Imaging Systems, strona fNIRS, katalog fNIR Devices, karta produktu fNIR Systems) i fnirdevices.com, stan 2026-10.

Najczęstsze pytania

Czym fNIRS różni się od EEG?

EEG mierzy elektryczną aktywność neuronów i reaguje w milisekundach. fNIRS mierzy zmiany natlenienia krwi w korze, które narastają wolniej, ale łatwiej je przypisać do konkretnego miejsca pod czujnikiem i są mniej wrażliwe na ruch. Obie metody często łączy się w jednym badaniu.

Czy pomiar jest bezpieczny?

Tak. System używa diod LED w bliskiej podczerwieni — producent opisuje metodę jako nieinwazyjną i bezpieczną. Nie ma promieniowania jonizującego, pola magnetycznego ani hałasu, a badany nie musi leżeć nieruchomo.

Ile trwa przygotowanie badanego?

Według producenta zapis można zacząć w ciągu około 5 minut: zakładasz czujnik pod opaskę, sprawdzasz sygnał w COBI Studio, rejestrujesz linię bazową i nagrywasz.

Czy badany może się ruszać?

Tak — to główna zaleta wersji 2000M. Jednostka jest na ramieniu i łączy się z komputerem bezprzewodowo, a akumulator wystarcza na około godzinę nagrania. Producent opisuje m.in. badania podczas chodu.

Czy włosy przeszkadzają w pomiarze?

Czujnik 2000M leży na czole, poniżej linii włosów, nad korą przedczołową. Do innych obszarów głowy producent oferuje osobne czujniki — zapytaj, jeśli badanie tego wymaga.

Czy połączę fNIRS z eye trackingiem i fizjologią?

Tak. 2000M wysyła impulsy TTL do BIOPAC MP200, a dane fNIRS można zaimportować do AcqKnowledge, który rejestruje też fizjologię i obsługuje eye trackery Tobii. Jako wyłączny partner BIOPAC w Polsce dostarczamy wszystkie systemy i konfigurujemy je razem.
