Przewodowy wzmacniacz EEG (BIOPAC EEG100D)

Name: Przewodowy wzmacniacz EEG (BIOPAC EEG100D)
SKU: 18508

Bipolarny, przewodowy wzmacniacz EEG z serii BIOPAC Smart Amplifier — elektronika pomiarowa umieszczona bezpośrednio przy elektrodzie ogranicza zakłócenia EMI i artefakty ruchowe. Rejestruje jeden różnicowy kanał EEG, a parametry akwizycji konfigurują się automatycznie w AcqKnowledge. Wymaga interfejsu AMI100D oraz jednostki MP160 lub MP200 (nie współpracuje z MP150) i AcqKnowledge 5.0.4 lub nowszego.

BIOPAC Smart Amplifier · Przewodowy pomiar EEG

EEG100D to bipolarny, przewodowy wzmacniacz EEG z serii Smart Amplifier — elektronika pomiarowa umieszczona bezpośrednio przy elektrodzie, zamiast w module przy jednostce akwizycji.

Moduł rejestruje jeden kanał różnicowy sygnału EEG. Bliska lokalizacja przetwornika ogranicza zakłócenia elektromagnetyczne (EMI) i artefakty ruchowe, a parametry akwizycji konfigurują się automatycznie w AcqKnowledge po podłączeniu.

Część większego systemu

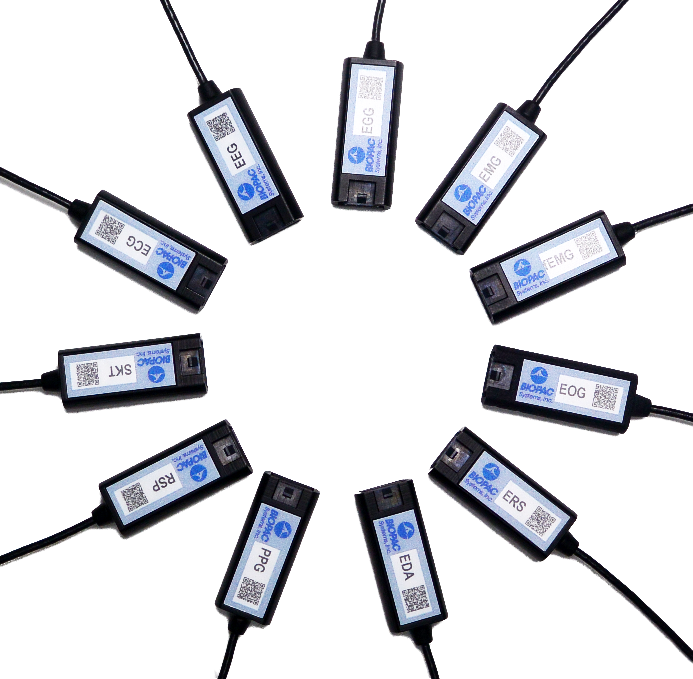

Rodzina modułów BIOPAC Smart Amplifier 100D — poglądowe zdjęcie całej linii (EEG100D to jeden z modułów w tej rodzinie)

Zdjęcie poglądowe całej rodziny Smart Amplifier 100D — moduł EEG100D ma identyczną obudowę.

EEG100D to moduł rozszerzający, nie samodzielny system

Sam moduł EEG100D nie rejestruje ani nie zapisuje danych samodzielnie. Wymaga podłączenia poprzez interfejs AMI100D do jednostki akwizycji danych MP160 lub MP200 (moduły Smart Amplifier NIE współpracują z MP150) wraz z oprogramowaniem AcqKnowledge w wersji 5.0.4 lub nowszej.

Dodatkowo EEG100D wymaga osobno zamawianego okablowania elektrodowego — do prostych montaży dwuelektrodowych lub do pełnego czepka wielokanałowego — szczegóły w sekcji poniżej. Moduł łączy się kablem RJ12 (3 m) z interfejsem AMI100D, a zarejestrowany sygnał trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami systemu.

Wymagane okablowanie elektrodowe

EEG100D to sam wzmacniacz — do pomiaru potrzebne jest oddzielnie zamawiane okablowanie elektrodowe. Dostępne są dwie ścieżki: prosty montaż dwuelektrodowy lub pełny czepek wielokanałowy w układzie 10/20.

Przewód biopotencjałowy BN-EL (montaż prosty) z modułem 100D

Zdjęcie producenta (BIOPAC) — przewód BN-EL-LEAD2 (montaż prosty). BN-EL*-LEAD2 / LEAD3

Przewód biopotencjałowy (montaż prosty)

Ten sam, generyczny przewód biopotencjałowy z rodziny wykorzystywanej również przez moduły ECG100D, EMG100D i EOG100D — do prostych montaży dwuelektrodowych ze standardowymi elektrodami.

Przewód współdzielony z innymi modułami rodziny 100D (ECG100D, EMG100D, EOG100D)
Odpowiedni do jednego kanału różnicowego (2 elektrody)
Elektrody: wyłącznie Ag/AgCl

System czepka EEG BN-EEGCAP-SYS w układzie 10/20

Zdjęcie producenta (BIOPAC) — system czepka BN-EEGCAP-SYS (układ 10/20). BN-EEGCAP-SYS

Czepek EEG 19-elektrodowy (montaż wielokanałowy)

Dedykowany czepek EEG w międzynarodowym układzie 10/20, wykonany z Lycry, dostępny w rozmiarze medium (obwód głowy 54–58 cm). Podłączany do EEG100D za pomocą adapterów touchproof BN-ADAPT-TP2 lub BN-ADAPT-TP3.

19 elektrod, układ międzynarodowy 10/20
Materiał: Lycra; rozmiar medium (54–58 cm)
Podłączenie: adapter touchproof BN-ADAPT-TP2 lub BN-ADAPT-TP3
Czepek współdzielony również z bezprzewodowym wzmacniaczem BioNomadix BN-EEG2 — EEG100D jest potwierdzoną, kompatybilną opcją wzmacniacza dla tego samego czepka

Kluczowe cechy

Elektronika blisko elektrody

Architektura Smart Amplifier umieszcza wzmacniacz tuż przy elektrodzie — znacząco redukuje zakłócenia EMI i artefakty ruchowe w porównaniu z tradycyjnym modułem przy jednostce akwizycji.

Automatyczna konfiguracja

Po podłączeniu moduł automatycznie konfiguruje parametry akwizycji w AcqKnowledge — bez ręcznego ustawiania przełączników.

Najwyższe wzmocnienie w rodzinie: ×20 000

Sygnały EEG mają znacznie niższą amplitudę niż inne sygnały biopotencjałowe, dlatego EEG100D oferuje wzmocnienie ×20 000 — najwyższe spośród wszystkich modułów serii 100D.

Sygnały pochodne pasm częstotliwości

AcqKnowledge automatycznie oblicza osobne kanały mocy dla pasm Delta, Theta, Alpha, Beta i Gamma — bez konieczności ręcznego definiowania filtrów.

×20 000wzmocnienie

0.1 µV rmsszum własny (0.5–35 Hz)

0.5–150 Hzpasmo pomiarowe

MP160/200kompatybilność (przez AMI100D)

Pełna specyfikacja techniczna

Sygnał: Sygnał EEG, bipolarny — jeden kanał różnicowy na moduł
Wzmocnienie: ×20 000 — najwyższe w całej rodzinie 100D
Szum własny: 0.1 µV rms (mierzony w paśmie 0.5–35 Hz)
Pasmo (wideband): 0.5 – 150 Hz
Sygnały pochodne: Kanały mocy pasm Delta, Theta, Alpha, Beta i Gamma — obliczane automatycznie jako osobne kanały w AcqKnowledge
Zakres wyjścia: ±10 V
CMRR: Min. 120 dB
Wymagane akcesoria: BN-EL*-LEAD2/LEAD3 (prosty montaż dwuelektrodowy) lub BN-EEGCAP-SYS + adapter BN-ADAPT-TP2/TP3 (czepek 19-elektrodowy, montaż wielokanałowy)
Wymiary / waga modułu: Ok. 1.8×4.6×1.1 cm, ok. 48 g (sam wzmacniacz ok. 9 g)
Kabel: 3 m, RJ12, do interfejsu AMI100D
Elektrody: Wyłącznie Ag/AgCl — elektrody złocone powodują gromadzenie ładunku i zniekształcają sygnał
Kompatybilność: MP160 lub MP200 (przez interfejs AMI100D) + AcqKnowledge 5.0.4 lub nowszy

Gdzie umieścić elektrody

Przy montażu z czepkiem BN-EEGCAP-SYS pozycje elektrod wyznacza międzynarodowy układ 10/20 — standardowa konwencja rozmieszczenia elektrod skalpowych w badaniach EEG, poglądowo przedstawiona poniżej.

Powyższa mapa przedstawia standardowy międzynarodowy układ 10/20 — powszechnie przyjętą konwencję rozmieszczenia elektrod skalpowych w EEG, zgodną z nazewnictwem czepka BN-EEGCAP-SYS. Schemat poglądowy: dokładny, indywidualny dobór elektrod (montaż i liczba kanałów) zależy od protokołu konkretnego badania i nie stanowi odwzorowania rysunku z karty katalogowej BIOPAC.

Jak to działa

Elektrody lub czepek na badanym

Montaż prosty (BN-EL*-LEAD2/LEAD3) lub czepek BN-EEGCAP-SYS w układzie 10/20 podłączony adapterem BN-ADAPT-TP2/TP3.

EEG100D + AMI100D + MP160/200

Moduł wzmacnia sygnał EEG (×20 000) tuż przy elektrodzie i przesyła go kablem RJ12 do interfejsu AMI100D, a stamtąd do jednostki akwizycji.

Analiza w AcqKnowledge

Automatyczna konfiguracja kanału, rejestracja surowego sygnału EEG oraz pochodnych kanałów mocy pasm Delta, Theta, Alpha, Beta i Gamma.

Zastosowanie eksperymentalne

Bipolarny pomiar EEG wspiera badania nad aktywnością korową, procesami poznawczymi i reakcjami na bodźce.

Badania ERP / P300

Rejestracja potencjałów wywołanych zdarzeniem w odpowiedzi na bodźce eksperymentalne.

Neuronauka poznawcza

Analiza aktywności korowej towarzyszącej procesom poznawczym w zadaniach eksperymentalnych.

Badania uwagi i obciążenia poznawczego

Ocena zmian aktywności EEG związanych z poziomem uwagi i obciążeniem zadaniowym.

Badania nad fazami snu

Rejestracja sygnału EEG jako podstawy do analizy charakterystycznych dla poszczególnych faz snu wzorców aktywności.

Najczęściej zadawane pytania

Czym EEG100D różni się od klasycznego modułu EEG100C?

Czy EEG100D współpracuje z pełnym czepkiem EEG do montaży wielokanałowych?

Z jakimi systemami akwizycji współpracuje EEG100D?

Pobierz materiały kliknij aby rozwinąć

Zainteresowany produktem?

Skontaktuj się z nami, aby uzyskać szczegółową ofertę i doradztwo techniczne.
