fNIRS C-Series — Praca mózgu mierzona światłem — w czasie rzeczywistym

Opaska z czujnikiem na czole świeci w głąb głowy bliską podczerwienią i mierzy, ile tlenu niesie krew w korze przedczołowej. Gdy rośnie wysiłek umysłowy — uwaga, pamięć robocza, decyzje — zmienia się utlenowanie, a system pokazuje to na bieżąco. Imager 3000C od fNIR Devices, zgodny z laboratorium BIOPAC.

Zapytaj o ofertę Jak działa fNIRS

20 Hz20 pomiarów na sekundę

do 18 kanałówna Imager — kolejne łączysz w jeden system

USB-Cdane i zasilanie · także praca bezprzewodowa

730 / 850 nmdwie długości fal z diod LED

Uczestniczka badania z opaską fNIR Devices na czole — pod opaską czujnik fNIRS przylega do skóry nad brwiami

Kora przedczołowailustracja poglądowa

HbO₂ — krew utlenowanaHbR

Jak działa fNIRS

Światło, które zagląda w głąb głowy

fNIRS — funkcjonalna spektroskopia w bliskiej podczerwieni — mierzy, jak zmienia się utlenowanie krwi w korze mózgu. Gdy jakiś obszar intensywniej pracuje, napływa do niego więcej krwi bogatej w tlen. Hemoglobina z tlenem i bez tlenu inaczej pochłania światło — i właśnie tę różnicę odczytuje czujnik na czole.

Mężczyzna z opaską fNIR Devices na czole; przewód czujnika prowadzi do Imagera

Źródło → detektor: 2,5 cm. Światło wraca łukiem i niesie informację z warstwy kory 1–2 cm pod powierzchnią. Przekrój poglądowy.

Dioda świeci w czołoŹródła w czujniku wysyłają światło o długości 730 i 850 nm. Bliska podczerwień przechodzi przez skórę i kość — dla oka jest niewidoczna. To diody LED, nie laser.
Światło błądzi i wraca łukiemW tkance światło rozprasza się, a część pochłania hemoglobina. Detektor oddalony o 2,5 cm łapie fotony, które przeszły drogą w kształcie łuku — sięgają 1–2 cm w głąb, do zewnętrznej warstwy kory przedczołowej.
Program liczy tlenZe zmian natężenia światła na obu falach oprogramowanie COBI wylicza — według zmodyfikowanego prawa Beera–Lamberta — jak zmienia się stężenie hemoglobiny utlenowanej (HbO₂) i odtlenowanej (HbR) względem spoczynku na początku badania.

0,0 s od bodźca 0 pomiarów przy 20 Hz

Ilustracja poglądowa — przebieg generuje przeglądarka, to nie zapis z urządzenia.

Mózg odpowiada z opóźnieniem

Krew dopływa do pracującego obszaru po chwili. Według producenta odpowiedź hemodynamiczna pojawia się po 2–6 s od bodźca, a u osoby niewyspanej nawet po 10 s.

dlatego badania fNIRS projektuje się blokowo — podobnie jak w fMRI
przy 20 Hz każdą sekundę opisuje 20 pomiarów — nowy co 50 ms
wynik jest względny: zmiana w stosunku do spoczynku, nie procent nasycenia tlenem

Jak fMRI — tylko w opasceTen sam rodzaj sygnału co w fMRI: utlenowanie krwi w mózgu. Bez skanera i hałasu — uczestnik siedzi przy komputerze, gra w VR albo wykonuje zadanie w ruchu.

Inaczej niż EEGEEG mierzy elektryczną aktywność neuronów, fNIRS — dopływ krwi z tlenem. Metody się uzupełniają; BIOPAC opisuje nagrywanie fNIRS razem z EEG.

Uczciwie o ograniczeniachCzujnik pracuje na nieowłosionej skórze, więc mierzy korę przedczołową pod czołem. Pozostałe obszary — tylko u osób bez włosów.

Co mierzy · czujnik i dane

18 kanałów na czole — mapa pracy kory przedczołowej

Czujnik to elastyczna listwa z silikonu, schowana pod opaską, która odcina światło z otoczenia. Źródła światła włączają się po kolei, a detektory odbierają światło z sąsiednich źródeł. Każda para źródło–detektor to jeden kanał — jeden mierzony fragment kory.

Silikonowy czujnik fNIR Devices z rzędami okienek optod — źródeł światła i detektorów

Układ czujnika 18-kanałowegoźródła włączają się po kolei · poglądowo

18kanałów — z jednego Imagera

4 + 10źródła światła i detektory

25 mmodstęp źródło–detektor

20 Hznowy komplet danych co 50 ms

Uczestniczka z opaską czujnika fNIRS; przy skroni oznaczenie złącza LEFT

Gdzie dokładnie mierzy? Czujnik leży na czole tuż nad brwiami. Według producenta obejmuje obszary Brodmanna 10, 11, 46 i 47 — związane z pamięcią roboczą, uwagą, rozwiązywaniem problemów i podejmowaniem decyzji.

raw 730 / 850Surowe natężenie światładla obu długości fal — do kontroli jakości i własnej analizy

HbO₂Hemoglobina utlenowanarośnie, gdy do obszaru napływa krew z tlenem

HbRHemoglobina odtlenowanazwykle spada, gdy obszar intensywnie pracuje

oxy · HbTOksygenacja i hemoglobina całkowitawyliczane w fNIRSoft z HbO₂ i HbR

markerZnaczniki zdarzeńz programu z bodźcami, klawiatury, przycisków albo wyzwalacza TTL

Czujniki do wyboru:18 kanałów, ekranowany18 kanałów pod gogle VR6 kanałów5 kanałów

Oprogramowanie · COBI Studio i fNIRSoft

Od nagrania do mapy aktywności mózgu

Oba programy są w zestawie. COBI Studio nagrywa badanie i na bieżąco liczy hemoglobinę. fNIRSoft służy do analizy — przez okna programu albo skrypty, bez programowania.

Przebiegi wszystkich kanałów fNIRS w czasie z zielonymi znacznikami zdarzeń u góry wykresu — Sygnały wszystkich kanałów ze znacznikami zdarzeń — widok fNIRSoft

fNIRSoft: siatka 16 wykresów kanałów z uśrednionymi przebiegami HbO₂, HbR i HbT dla bloku zadania — Uśrednione bloki zadania dla każdego kanału — HbO₂, HbR i HbT

fNIRSoft Pro: mapa aktywności na obrazie mózgu widzianego z przodu — Mapa aktywności na powierzchni mózgu — fNIRSoft Pro

Wizualizacja obszaru aktywności w płatach czołowych na trójwymiarowym modelu mózgu — Mapa aktywności na powierzchni mózgu — fNIRSoft Pro

COBI Studio — nagranie i podgląd na żywo

Program, który steruje Imagerem i zapisuje wszystko w jednym, uporządkowanym formacie.

kalibracja i linia bazowa — na surowych sygnałach widać, czy czujnik dobrze przylega
podgląd HbO₂ i HbR w trakcie zadania
znaczniki z programu z bodźcami, przycisków na ekranie, myszy albo klawiatury
kilka Imagerów 3000C jako jedno duże urządzenie wirtualne

fNIRSoft — czyszczenie i analiza

Analiza przez okna programu albo skrypty — te same kroki zastosujesz do kolejnych uczestników.

filtry FIR i projektant filtrów — redukcja szumu
bloki i epoki wyznaczane znacznikami albo czasem
HbO₂, HbR, oksygenacja i hemoglobina całkowita według zmodyfikowanego prawa Beera–Lamberta
eksport szeregów czasowych w różnych formatach, skrypty fS do automatyzacji

W edycji Pro dodatkowo

automatyczna kontrola jakości kanałów, usuwanie artefaktów ruchu, zaawansowane wyodrębnianie cech i porównania statystyczne — np. t-test i ANOVA.

Mapa aktywności — w 2D i na mózgu

Widać, które fragmenty kory przedczołowej pracowały mocniej i kiedy.

topograf — mapa czoła w 2D z animacją zmian w czasie
układ czujnika, okresy i kanały do przeglądania i wykluczania
eksport wizualizacji do raportu

W edycji Pro dodatkowo

mapa na obrazie powierzchni mózgu, widok z lewej, prawej i z góry, progi, animacja oraz średnie dla grupy, uczestnika lub warunku.

Standard i Pro

Zestawy C-Series mają fNIRSoft Standard; fNIR304C — wersję Pro. Do pozostałych zestawów Pro dokupisz jako rozszerzenie — skład potwierdzimy w ofercie.

Licencja i aktualizacje

Licencja fNIRSoft i COBI w każdym systemie. Rok aktualizacji i poprawek w cenie, potem przedłużenie do wyboru. Dodatkowe stanowiska analizy — licencje na 4 lub 9 użytkowników.

Komputer

COBI Modern działa w Windows 10, fNIRSoft — w Windows. Producent zaleca procesor Intel i5 lub lepszy. Programy nie działają na macOS.

Dlaczego fNIRS C-Series z Interlabem

Oprogramowanie w zestawie — laboratorium z jednego źródła

Popularną drogą do badań multimodalnych są platformy na subskrypcję, do których dokupuje się kolejne moduły. C-Series to inne podejście: system fNIRS z programami do nagrania i analizy w zestawie, a fizjologię i eye tracking dokładamy z BIOPAC i Tobii — skonfigurowane razem.

fNIRS C-Series z Interlabem a platforma subskrypcyjna
Cecha	fNIRS C-Series z Interlabem	Platforma subskrypcyjna
Oprogramowanie fNIRS	COBI Studio + fNIRSoft w zestawie — nagranie, podgląd na żywo i analiza	obowiązkowy moduł podstawowy, kolejne moduły kupowane osobno
Opłaty po zakupie	rok aktualizacji w cenie, przedłużenie opcjonalne	odnowienie co rok, płatne z góry
Fizjologia i eye tracking	BIOPAC MP200 i Tobii od jednego dostawcy, synchronizacja wyzwalaczami TTL	kolejne płatne moduły platformy

Platforma subskrypcyjna: zasady licencji według strony jej producenta, stan 2026-10. C-Series: biopac.com, katalog fNIR Devices.

Badanie fNIRS przy komputerze: uczestniczka z opaską czujnika, obok dwóch badaczy obserwuje przebieg

Co dostajesz od Interlabu

Stanowisko fNIRS uruchomione razem z Tobą

Dobieramy konfigurację do pytania badawczego, instalujemy system i szkolimy zespół — od pierwszej linii bazowej po analizę blokową.

Umów pokaz fNIRS

Laboratorium multimodalnefNIRS, BIOPAC i Tobii od jednego dostawcy — skonfigurowane i zsynchronizowane razem.
Doradztwo metodycznePomagamy zaplanować bloki zadań, linię bazową i układ czujnika — zanim cokolwiek kupisz.
Wyłączny partner BIOPAC w PolsceSystemy fNIRS, MP200 i AcqKnowledge — sprzedaż, licencje i wsparcie z jednego miejsca.
Wdrożenie i szkolenieCOBI Studio i fNIRSoft — od kalibracji po eksport wyników.
Pomoc przy grantachOpisy techniczne i konfiguracje do wniosków oraz specyfikacji przetargowych.
Wsparcie po polskuPomoc techniczna i metodyczna po zakupie.
Pokaz systemuPokażemy C-Series na żywo — od założenia czujnika po mapę aktywności.
Rozbudowa krok po krokuKolejne Imagery, czujnik pod gogle VR, fizjologia BIOPAC — gdy będą potrzebne.

Laboratorium multimodalne · fNIRS + BIOPAC + Tobii

Mózg, wzrok i ciało — na jednej osi czasu

fNIRS pokazuje, jak pracuje kora przedczołowa. Eye tracker — na co uczestnik patrzył. Sygnały fizjologiczne — jak reagował organizm: tętno, przewodnictwo skóry, oddech. Producent opisuje łączenie fNIRS z eye trackingiem, EKG i prezentacją bodźców; my składamy z tego jedno stanowisko.

Uczestniczka w goglach VR; pod paskiem gogli opaska z czujnikiem fNIR Devices

Jedno badanie, cztery strumienieprzebiegi poglądowe

fNIRS ↔ BIOPAC MP200

Imager 3000C wysyła impulsy TTL (BNC) na początku i końcu linii bazowej oraz nagrania — mogą uruchomić MP200 i zapisać się na kanale cyfrowym AcqKnowledge.
Imager także odbiera wyzwalacze: jeden sygnał z E-Prime lub PsychoPy trafia jednocześnie do COBI i AcqKnowledge.
Opóźnienie wyzwalacza z COBI — do 5 ms.

Tobii ↔ BIOPAC

AcqKnowledge 6 natywnie obsługuje eye trackery Tobii (Windows, licencja Eye Tracking) — spojrzenie w jednym zapisie z EKG, EDA i oddechem.
MP200: 16 kanałów analogowych do 100 kHz i 16 linii cyfrowych.
Eye trackery: Tobii Pro Spectrum, Fusion, Spark.

VR i prezentacja bodźców

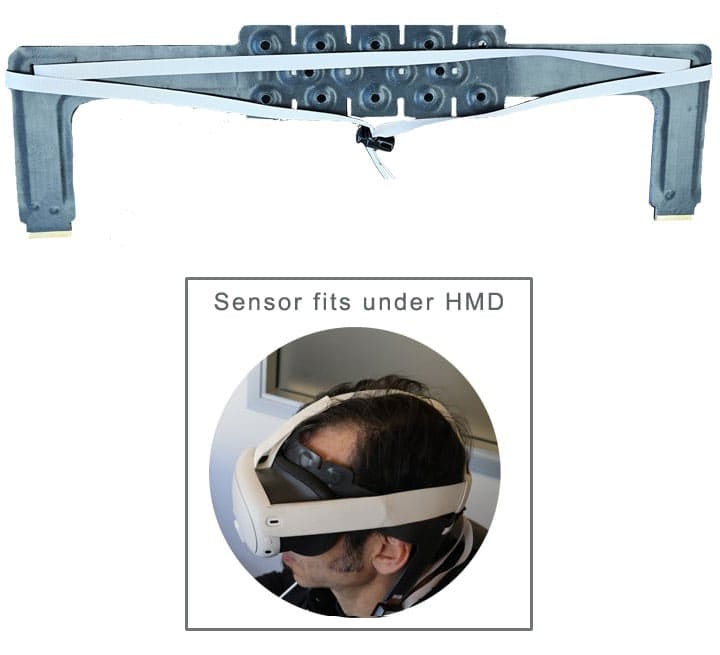

Czujnik 18-kanałowy w cieńszej wersji pod gogle VR; według producenta fNIR Devices współpracuje z wieloma goglami.
Znaczniki z programów do prezentacji bodźców i platform VR.
Badania wpływu VR na uwagę, pamięć, decyzje i emocje.

fNIRS zapisuje COBI, fizjologię i spojrzenie — AcqKnowledge; zapisy wyrównują wspólne znaczniki TTL. Konfigurację z tych elementów przygotowujemy pod badanie. Dane: biopac.com (fNIRS C-Series, FAQ fNIRS, AcqKnowledge 6, MP200), katalog fNIR Devices.

Imager 3000C · serce C-Series

Mała jednostka, która rośnie razem z badaniem

Imager 3000C steruje czujnikiem, zbiera pomiary 20 razy na sekundę i przesyła je do komputera — przewodem USB-C, który jednocześnie go zasila, albo bezprzewodowo. Kliknij punkty na zdjęciu.

Imager 3000C fNIR Devices z anteną; w powiększeniu tylny panel: gniazda czujnika lewy i prawy, SYNC, USB i antena

Gniazda czujnika — lewe i praweTu wpinasz czujnik czołowy. Kabel C-Series przenosi do 20 pomiarów na sekundę.
SYNC — wyzwalacze TTLWysyła i odbiera impulsy: uruchamia BIOPAC MP200, przyjmuje znacznik z E-Prime lub PsychoPy.
USB-C — dane i zasilanieJeden przewód do komputera: przesyła pomiary i zasila Imager.
Antena — praca bezprzewodowaImager 3000C może przesyłać dane bez przewodu do komputera.

Potrzebujesz więcej kanałów?

Każdy Imager 3000C obsługuje do 18 kanałów. COBI pokazuje kilka Imagerów C-Series jako jedno duże urządzenie wirtualne — do badań o dużej gęstości kanałów.

18kanałów w jednym urządzeniu wirtualnym COBI (do 18 na Imager)

Badanie poza laboratorium. Opcjonalny akumulator 12 V 3000 mAh czyni Imager 3000C mobilnym — producent podaje przykłady kokpitu samolotu i supermarketu.

Dobór systemu

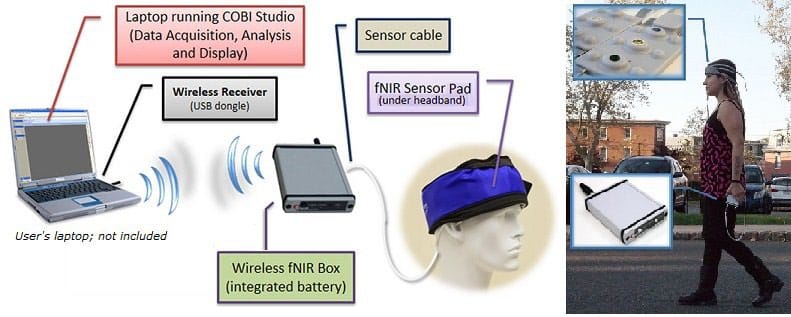

C-Series czy 2000M — który system fNIRS?

Oba systemy pochodzą od fNIR Devices, używają tych samych czujników czołowych i programów COBI oraz fNIRSoft. Różnią się tym, gdzie najlepiej pracują.

Porównanie fNIRS C-Series i fNIRS 2000M
Cecha	fNIRS C-Series (Imager 3000C)	fNIRS 2000M
Do czego	laboratorium i stanowiska multimodalne, łączenie wielu Imagerów	badania w ruchu i w terenie
Częstotliwość	20 Hz	do 4 Hz
Kanały	do 18 na Imager; kilka Imagerów jako jedno urządzenie	do 18
Połączenie	USB-C (dane i zasilanie) lub bezprzewodowo	bezprzewodowo, Bluetooth 4
Zasilanie	z USB-C; opcjonalny akumulator 12 V 3000 mAh	wbudowany akumulator — ok. 1 h nagrania, ok. 3 h ładowania
Synchronizacja	TTL przez BNC — wysyła i odbiera wyzwalacze	TTL przez złącze JST PH
fNIRSoft	Standard (Pro w fNIR304C)	Pro

Pracujesz głównie poza laboratorium? Zobacz fNIRS 2000M System. Nie wiesz, który wybrać — zapytaj nas.

Dane: katalog fNIR Devices (BIOPAC), karty produktowe BIOPAC fNIRS Systems.

Zastosowania

Gdzie pracuje fNIRS C-Series

Wszędzie tam, gdzie liczy się wysiłek umysłowy w realistycznym zadaniu — przy biurku, w symulatorze, w VR. BIOPAC podaje ponad 1000 publikacji cytujących systemy fNIRS.

Uczestniczka z czujnikiem fNIRS wykonuje zadanie przy komputerze

Obciążenie poznawcze i uwaga

Pamięć robocza (n-back), uwaga, rozwiązywanie problemów, ergonomia stanowisk i interfejsów — wysiłek umysłowy zmierzony, nie tylko zadeklarowany w ankiecie.

Badanie fNIRS w goglach wirtualnej rzeczywistości

Wirtualna rzeczywistość

Czujnik pod goglami: jak środowisko VR wpływa na uwagę, pamięć, decyzje i emocje — razem z eye trackingiem i fizjologią.

Uczestniczka z opaską czujnika fNIRS patrzy w obiektyw

Neuroergonomia i human factors

Operatorzy, kierowcy, piloci: obciążenie w symulatorze i przy zadaniach złożonych. BIOPAC prowadzi webinary m.in. o fNIRS u pilotów śmigłowców.

neuronauka poznawczainterfejsy mózg–komputerstany emocjonalne i stresergonomiaocena wydolności człowiekaneurorehabilitacjaocena bólu u dziecinauki o sporcieneuromarketingdydaktyka

Zestawy

Cztery zestawy z Imagerem 3000C

Każdy zestaw zawiera Imager, czujnik lub czujniki, przewody, opaskę, zasilacz oraz programy COBI i fNIRSoft. Różnią się liczbą i rodzajem czujników oraz dodatkami.

Zestawy fNIRS C-Series
Zestaw	Czujniki	Oprogramowanie i dodatki
fNIR104C	1 czujnik 6-kanałowy	fNIRSoft Standard, COBI — dobry start i dydaktyka
fNIR154C	1 czujnik 18-kanałowy	fNIRSoft Standard, COBI
fNIR204C	3 czujniki 18-kanałowe	fNIRSoft, COBI — zapasowe czujniki do serii badań
fNIR304C	3 czujniki 18-kanałowe	fNIRSoft Pro, COBI, komputer Surface z uchwytem

Skład według karty BIOPAC fNIRS Systems (12.2024) i strony produktu; wersję fNIRSoft w zestawie potwierdzamy w ofercie.

Specyfikacja

Parametry techniczne

Według karty produktu BIOPAC, katalogu fNIR Devices i strony biopac.com.

Imager 3000C

Parametry Imagera 3000C
Parametr	Wartość
Metoda	fNIRS z falą ciągłą (continuous wave)
Częstotliwość próbkowania	20 Hz (20 klatek/s)
Liczba kanałów	do 18 na Imager; łączenie wielu Imagerów w COBI
Połączenie	USB-C (dane i zasilanie) lub bezprzewodowo
Synchronizacja	TTL wejście/wyjście (BNC); impulsy na początku i końcu linii bazowej oraz nagrania
Zasilanie mobilne	opcjonalny akumulator 12 V, 3000 mAh
Dane	surowe natężenie światła, HbO₂, HbR w czasie rzeczywistym
Gwarancja	Imager 12 mies., czujnik 3 mies.

Czujnik i oprogramowanie

Parametry czujnika i oprogramowania
Parametr	Wartość
Źródła światła	diody LED, 730 nm i 850 nm
Detektory	fotodiody krzemowe ze zintegrowanym przedwzmacniaczem
Czujnik 18-kanałowy	4 źródła, 10 detektorów, odstęp 25 mm; wersje ekranowana i pod gogle VR
Inne czujniki	6- i 5-kanałowe
Materiał	silikon, opaska odcinająca światło z otoczenia
Obszar pomiaru	kora przedczołowa (czoło)
Oprogramowanie	COBI Studio (nagrywanie), fNIRSoft Standard lub Pro (analiza)
System	Windows (COBI Modern: Windows 10); bez macOS

FAQ

Najczęstsze pytania

Czy fNIRS jest bezpieczny dla uczestnika?

Tak — to metoda nieinwazyjna. Czujnik używa diod LED, nie lasera, a światło bliskiej podczerwieni jest niewidoczne. Uczestnik nie leży w skanerze i nie słyszy hałasu jak w fMRI.

Ile trwa przygotowanie uczestnika?

Producent podaje, że czujnik można założyć i zacząć nagrywać w ciągu pięciu minut. Kalibracja, linia bazowa i ułożenie czujnika zajmują badaczowi zwykle nie więcej niż 10 minut.

Czy fNIRS mierzy cały mózg?

Nie. Czujnik pracuje na nieowłosionej skórze, więc mierzy korę przedczołową pod czołem — obszary związane z pamięcią roboczą, uwagą i decyzjami. Pomiar sięga 1–2 cm w głąb, do zewnętrznej warstwy kory.

Czy wynik to procent tlenu we krwi?

Nie. System nie jest pulsoksymetrem — pokazuje zmiany stężenia hemoglobiny utlenowanej i odtlenowanej względem spoczynku nagranego na początku badania. Dlatego każde badanie zaczyna się od linii bazowej.

Czy uczestnik może się ruszać?

Tak, fNIRS lepiej znosi ruch niż fMRI, ale nie jest na niego całkiem odporny. Przy chodzeniu czy bieganiu producent zaleca dodatkowy akcelerometr do usuwania artefaktów; fNIRSoft Pro ma algorytmy usuwania artefaktów ruchu. Do badań głównie w ruchu rozważ też fNIRS 2000M.

Czy połączę fNIRS z eye trackerem i EEG?

Tak. Imager 3000C wysyła i odbiera wyzwalacze TTL, więc wspólny znacznik trafia do COBI i do AcqKnowledge, w którym nagrasz też eye tracker Tobii i sygnały fizjologiczne BIOPAC. Producent opisuje także nagrywanie fNIRS razem z EEG. Konfigurację dobieramy do badania.

Czy oprogramowanie działa na Macu?

Nie. COBI Modern wymaga Windows 10, fNIRSoft działa w Windows. Zestaw fNIR304C zawiera komputer Surface z uchwytem.

Interlab · laboratorium multimodalne
