BioNomadix bezprzewodowy wzmacniacz PPG i EDA

Name: BioNomadix bezprzewodowy wzmacniacz PPG i EDA
Brand: BIOPAC
SKU: 5600

Moduł BioNomadix PPG+EDA łączy w jednym bezprzewodowym nadajniku pomiar tętna (PPG) i przewodnictwa skóry (EDA).

BioNomadix · Fizjologia bezprzewodowa

Moduł BioNomadix PPG+EDA łączy w jednym bezprzewodowym nadajniku pomiar tętna (PPG) i przewodnictwa skóry (EDA).

Dwa kluczowe wskaźniki pobudzenia autonomicznego układu nerwowego, rejestrowane jednocześnie i bez ograniczeń kabli.

Część większego systemu

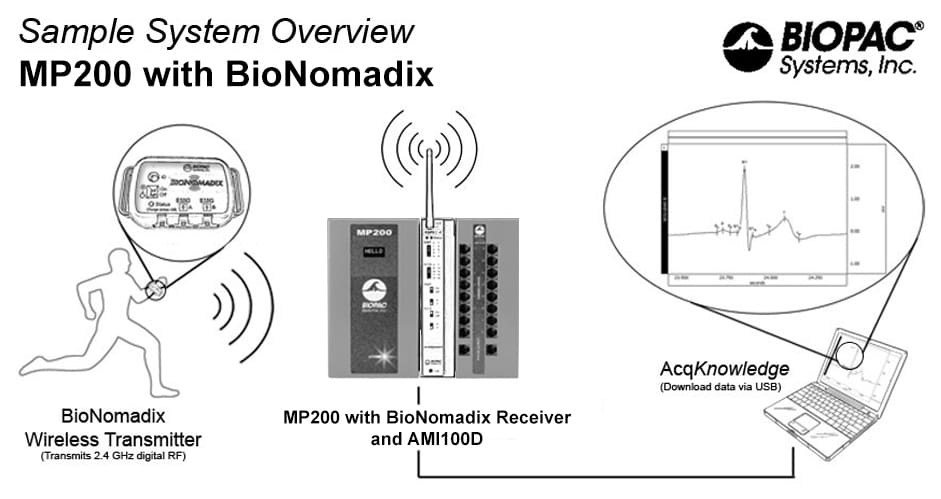

Schemat systemu: nadajnik BioNomadix na badanym, odbiornik w jednostce MP200, analiza w AcqKnowledge

BioNomadix PPG+EDA to moduł rozszerzający, nie samodzielny system

Sam nadajnik i odbiornik BioNomadix nie rejestrują ani nie zapisują danych. Do pomiaru potrzebna jest jednostka akwizycji danych MP200 (lub starsze MP160/MP150) wraz z oprogramowaniem AcqKnowledge.

Odbiornik BioNomadix PPG+EDA wpina się w wejście kanałowe MP200, a zarejestrowany sygnał trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami — przewodowymi i bezprzewodowymi.

Poznaj moduł z bliska

Kliknij punkty na zdjęciu, żeby zobaczyć, jak nadajnik BioNomadix nosi się na badanym i gdzie podłącza się okablowanie.

Nadajnik BioNomadix noszony na nadgarstku, podłączony do elektrod na skórze — interaktywny schemat

Kluczowe cechy

2-w-1: PPG + EDA

Jeden nadajnik, dwa niezależne sygnały fizjologiczne rejestrowane jednocześnie.

Do 24h na baterii

Wbudowany akumulator zapewnia ciągłą rejestrację bez przerw na ładowanie.

Filtr Notch 50/60 Hz

Opcjonalna redukcja zakłóceń sieciowych bez utraty jakości sygnału.

Pełna swoboda ruchu

Zaprojektowany do badań w VR, neuromarketingu i UX, gdzie kable ograniczajłyby naturalne zachowanie badanego.

2sygnały jednocześnie (PPG+EDA)

24hczas pracy na baterii

0-50 µSzakres pomiaru EDA

±10 Vzakres pomiaru PPG

Pełna specyfikacja techniczna

Pasmo PPG: 0.5 - 3 Hz
Pasmo EDA: DC - 3 Hz
Rozdzielczość PPG: FSR/4096 (4.88 mV)
Rozdzielczość EDA: 0.012 µS
Zakres PPG: ±10 V
Zakres EDA: 0 - 50 µS
Filtr Notch: Opcjonalny, 50/60 Hz
Zasilanie: Wbudowany akumulator, praca do 24h
Kompatybilność: MP200, MP160, MP150, AcqKnowledge

Gdzie umieścić czujniki

Kliknij punkty na zdjęciu, żeby zobaczyć typowe miejsce przyłożenia przetwornika PPG i elektrod EDA.

Lokalizacje potwierdzone w materiałach BIOPAC dla tych przetworników (Pulse Transducer, EDA Electrode & Recording Preparation). EDA nie wymaga elektrody uziemienia — karta katalogowa BioNomadix wprost wyklucza to podłączenie dla EDA.

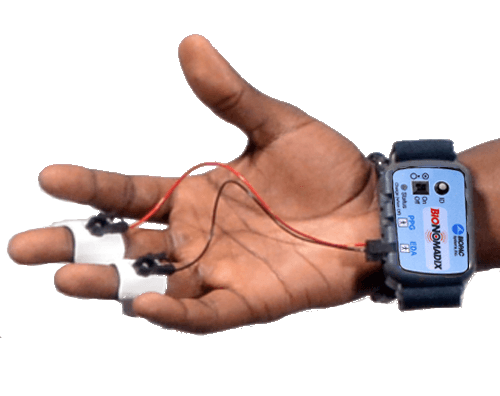

Nadajnik BioNomadix PPG+EDA na nadgarstku, z elektrodami na palcu wskazującym

Jak to działa

Nadajnik na badanym

Jednoczesny pomiar PPG (tętno) i EDA (przewodnictwo skóry) w jednym module.

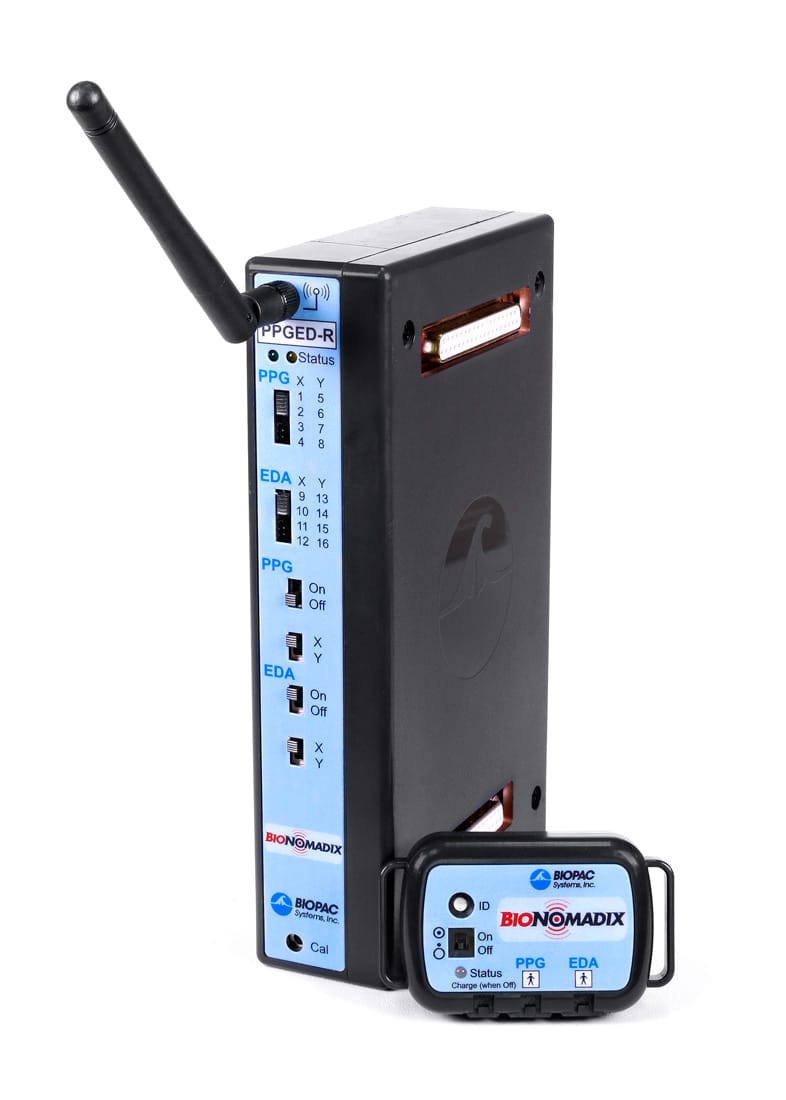

Odbiornik + system akwizycji

Transmisja bezprzewodowa do MP200, MP160 lub MP150.

Analiza w AcqKnowledge

HRV, poziom pobudzenia (SCL/SCR) i ich korelacja w czasie rzeczywistym.

Zastosowanie eksperymentalne

Jednoczesny, bezinwazyjny pomiar tętna (PPG) i przewodnictwa skóry (EDA) to standard w badaniach reakcji autonomicznego układu nerwowego na bodźce oraz poziomu pobudzenia emocjonalnego.

Neuromarketing i UX

Ocena emocjonalnej reakcji na bodźce — reklamy, produkty, interfejsy — poprzez jednoczesny pomiar tętna i przewodnictwa skóry, bez ograniczeń kabli dla badanego.

Dynamika grupowa

Ponieważ system paruje osobne moduły bezprzewodowe, można jednocześnie monitorować reakcje fizjologiczne kilku uczestników obok siebie — np. w badaniach interakcji społecznych.

Badania w ruchu i VR

Brak przewodów pozwala rejestrować pobudzenie fizjologiczne podczas naturalnego poruszania się w symulatorach VR, bez ograniczania immersji badanego.

Ergonomia i dobrostan

Korelacja HRV i poziomu pobudzenia (SCL/SCR) przy stanowiskach pracy pozwala obiektywnie ocenić obciążenie i stres badanego.

Najczęściej zadawane pytania

Do jakich badań najczęściej wykorzystuje się ten moduł?

Czy wymaga dodatkowego okablowania do systemu akwizycji?

Czy filtr sieciowy (Notch) jest zawsze potrzebny?
