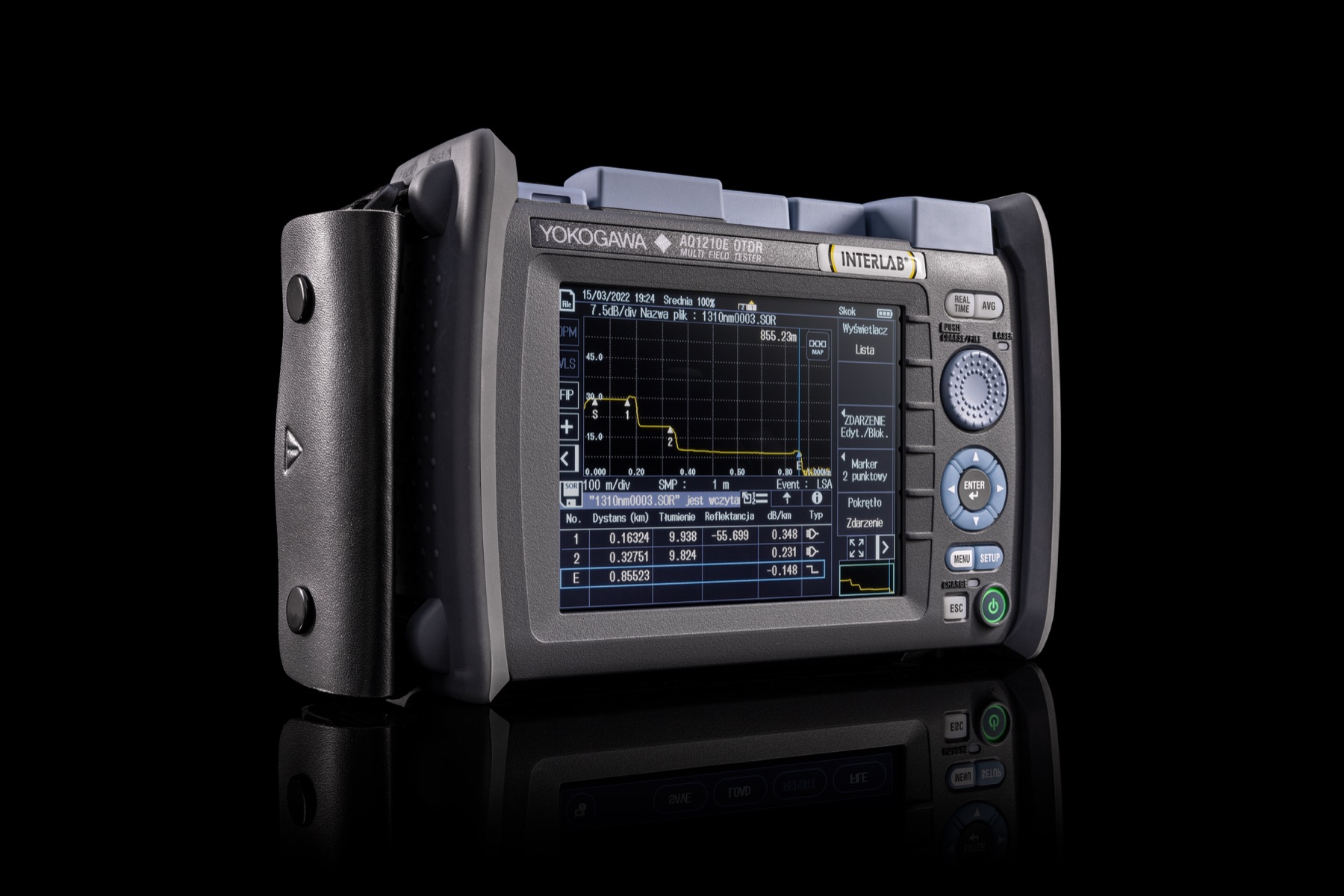

Szybka diagnostyka sieci. Pełna kontrola w terenie.
Siedem konfiguracji do pomiarów sieci dostępowych, PON, FTTH oraz włókien jedno- i wielomodowych. Smart Mapper upraszcza interpretację zdarzeń, a klasyczny ślad OTDR pozostaje zawsze pod ręką.
INTERLAB pomoże dobrać długości fal, dynamikę, port pomiarowy i opcje do konkretnej sieci.

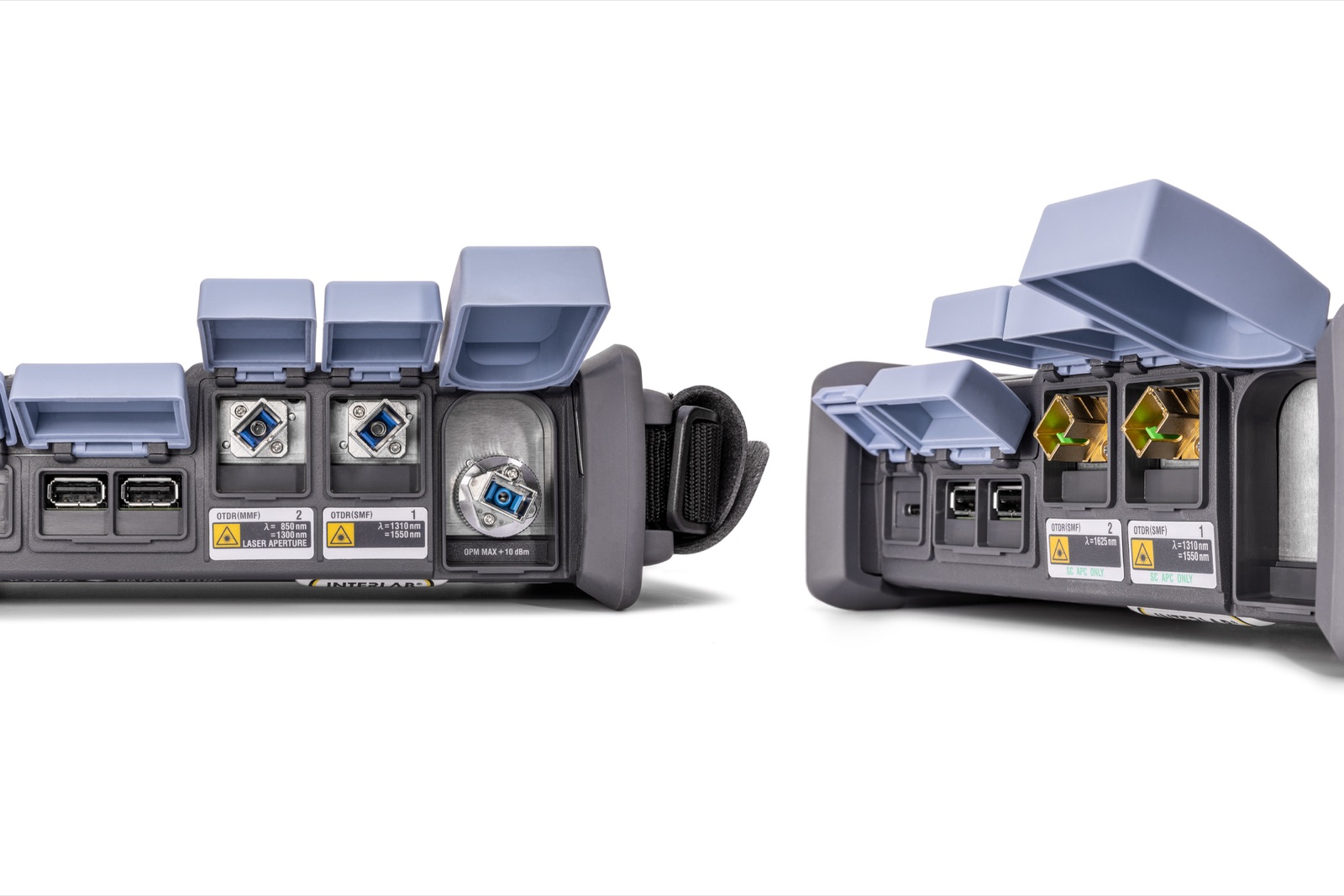

Jeden format terenowy. Siedem wyspecjalizowanych wariantów.

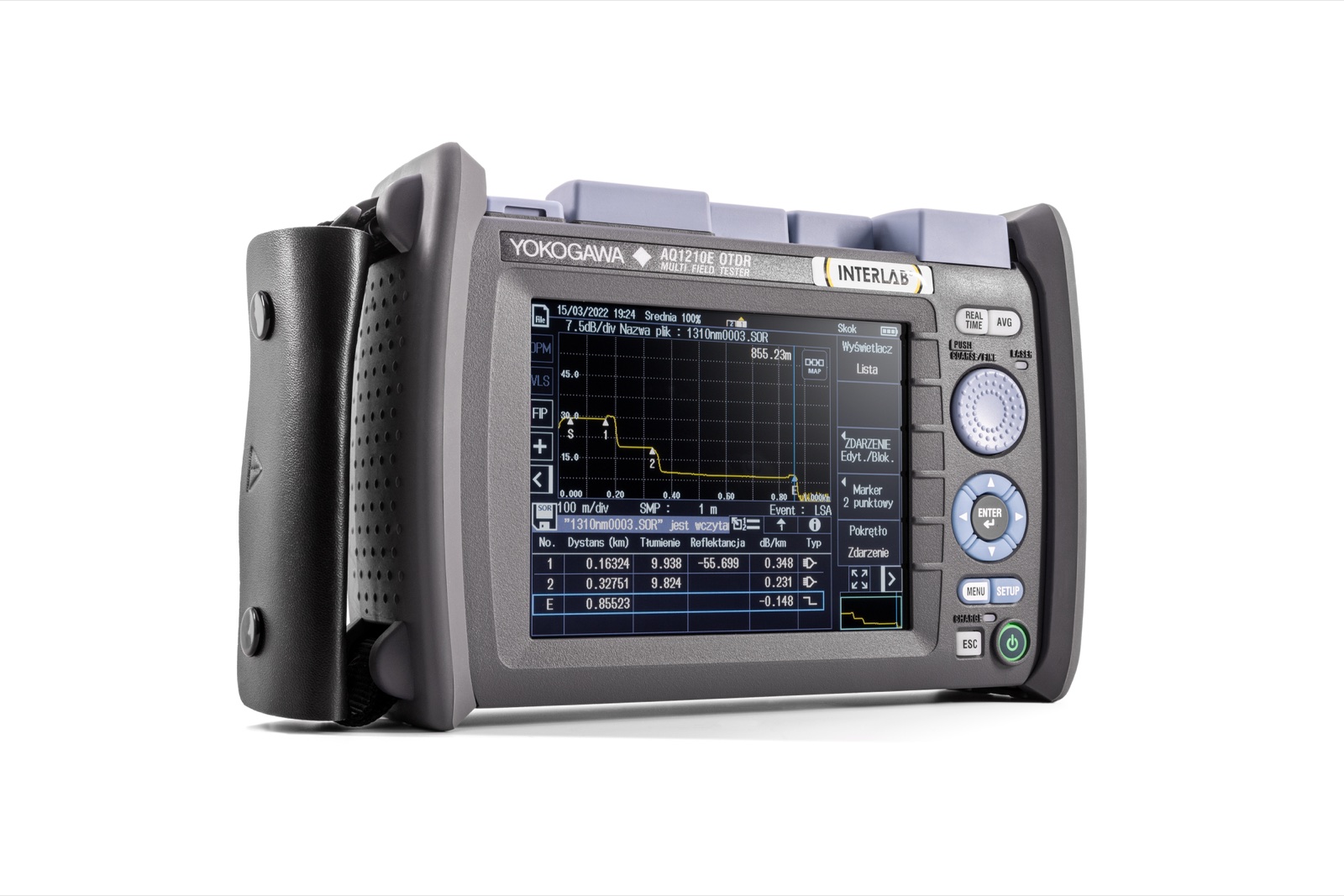

Yokogawa AQ1210 to rodzina siedmiu kompaktowych reflektometrów OTDR do instalacji, odbioru i diagnostyki sieci światłowodowych. Modele A mierzą standardowe tory jednomodowe 1310/1550 nm, modele E i F dodają filtrowany port 1625 lub 1650 nm do prac na aktywnych włóknach, a AQ1210D łączy pomiary SM 1310/1550 nm z MM 850/1300 nm.
* Dla wybranych modeli o wysokiej dynamice. ** Według warunków Telcordia określonych przez producenta.
Od złożonego śladu do czytelnej mapy zdarzeń.
Smart Mapper wykonuje pomiary z kilkoma szerokościami impulsu, łączy ich użyteczne fragmenty i przedstawia wykryte zdarzenia jako mapę ikon. Pokazuje położenie oraz typ spawu, złącza, rozgałęźnika lub końca włókna, a progi użytkownika pozwalają oznaczyć wynik jako PASS albo FAIL.

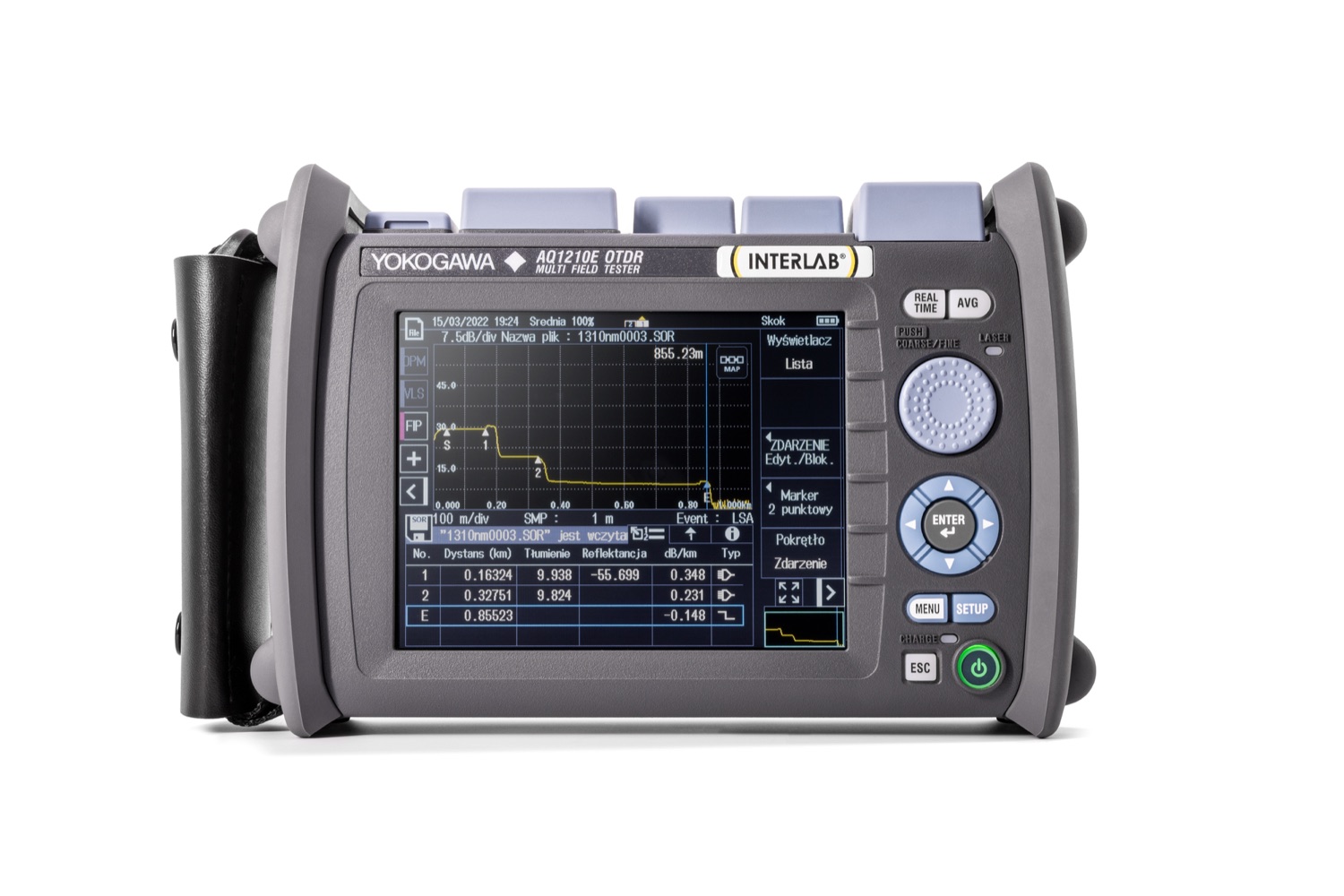

Jednym dotknięciem można przełączyć mapę na klasyczny ślad OTDR i sprawdzić przebieg, markery oraz impuls użyty do oceny. Funkcja przyspiesza interpretację, ale nie odbiera operatorowi kontroli nad wynikiem.
Który model Yokogawa AQ1210 pasuje do Twojej sieci?
Wybierz zastosowanie, aby podświetlić najbardziej odpowiednie konfiguracje. Pełna tabela pozostaje poniżej.
37/35 dB typ. AQ1215A1310/1550 nm
42/40 dB typ. AQ1210E+ filtrowane 1625 nm
37/35/35 dB typ. AQ1215E+ filtrowane 1625 nm
42/40/39 dB typ. AQ1215F+ filtrowane 1650 nm
42/40/37 dB typ. AQ1216F+ filtrowane 1650 nm
42/40/40 dB typ. AQ1210DSM 1310/1550
MM 850/1300 nm
| Model | Długości fal OTDR | Dynamika typowa | Najlepsze zastosowanie |
|---|---|---|---|
| AQ1210A | 1310 / 1550 nm | 37 / 35 dB | Standardowe sieci SM, dostęp i FTTH; nowe lub nieaktywne włókna. |
| AQ1215A | 1310 / 1550 nm | 42 / 40 dB | Długie tory i wymagające sieci PON na nowych lub nieaktywnych włóknach. |
| AQ1210E | 1310 / 1550 / filtrowane 1625 nm | 37 / 35 / 35 dB | Utrzymanie aktywnych sieci z pomiarem na 1625 nm. |
| AQ1215E | 1310 / 1550 / filtrowane 1625 nm | 42 / 40 / 39 dB | Aktywne sieci PON wymagające wyższej dynamiki. |
| AQ1215F | 1310 / 1550 / filtrowane 1650 nm | 42 / 40 / 37 dB | Utrzymanie aktywnych sieci z pomiarem na 1650 nm. |
| AQ1216F | 1310 / 1550 / filtrowane 1650 nm | 42 / 40 / 40 dB | Najbardziej wymagające pomiary PON przy 1650 nm. |
| AQ1210D | SM 1310 / 1550 nm; MM 850 / 1300 nm | 37 / 35; 25 / 27 dB | Sieci dostępowe i LAN, w których trzeba mierzyć włókna SM oraz MM. |
Wartości dynamiki zależą od długości fali i warunków pomiaru. Pomiar reflektometryczny na aktywnym włóknie dotyczy modeli E i F z filtrowanym portem 1625 lub 1650 nm.
SM, aktywna sieć lub środowisko SM/MM.
AQ1210 nie jest jednym „uniwersalnym” modelem. Właściwy port i długość fali decydują, czy mierzysz ciemny tor jednomodowy, aktywne włókno, czy instalację LAN z włóknami wielomodowymi.
Zobacz pełną ofertę reflektometrów OTDRPomiar, analiza, raport i transfer — bez wracania do biura.
Od przygotowania projektu po przekazanie pliku SOR lub PDF: AQ1210 porządkuje całą pracę technika w terenie.
Zbuduj projekt
Zapisz warunki pomiaru i numery włókien. Projekt wielowłóknowy może objąć do 2000 włókien.
Sprawdź i podłącz
Z opcją /FST i zgodną sondą oceń powierzchnię złącza. Następnie wybierz właściwy port i falę.
Uruchom tryb
Wybierz Smart Mapper, pomiar automatyczny albo tryb czasu rzeczywistego — zależnie od zadania.
Zweryfikuj wynik
Hi-Speed odświeża ślad do 5 razy na sekundę; Hi-Reflection poprawia analizę trudnych zdarzeń.
Zapisz i przekaż
Zapisz SOR, PDF lub oba formaty. LAN i Wi‑Fi wymagają kompatybilnych adapterów USB.
Pomiar za rozgałęźnikiem — z konfiguracją dobraną do sieci.
Modele AQ1215A, AQ1215E, AQ1215F i AQ1216F są przeznaczone do bardziej wymagających torów PON. W typowych warunkach pomiarowych mogą charakteryzować sieć za podziałem do 1×128. Rzeczywisty zasięg zależy od budżetu strat, długości toru, jakości połączeń, topologii splitterów, impulsu i modelu.

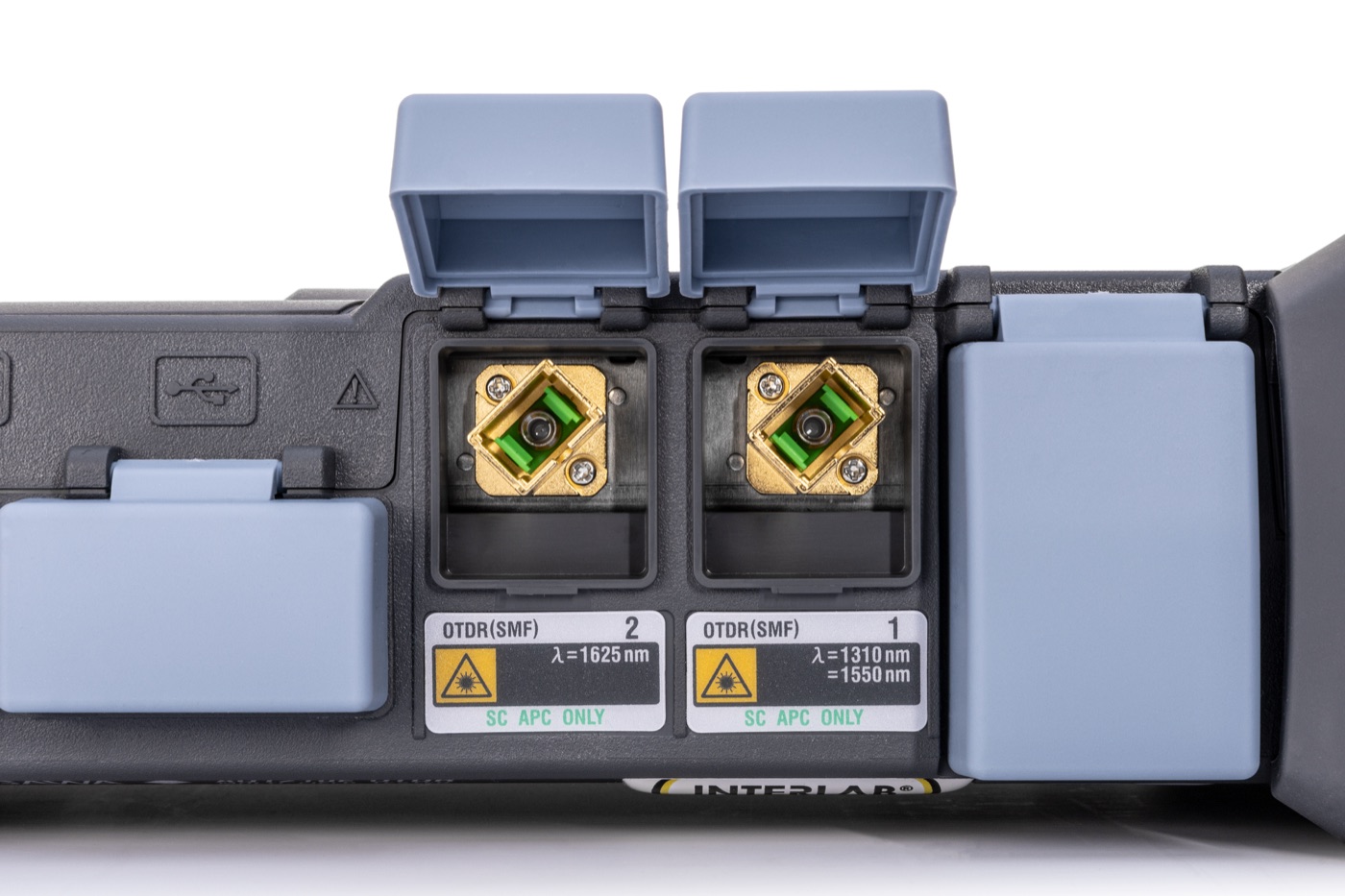

Do pomiarów na aktywnym włóknie służą warianty E i F z filtrowanym portem 1625 lub 1650 nm. Opcjonalny miernik PON /PPM obsługuje 1310/1490/1550 nm — są to funkcje miernika mocy, a nie dodatkowe fale OTDR.
OTDR
koniec toru
PON do 1×128: wartość typowa dla odpowiednich modeli i warunków, nie gwarancja dla każdej linii.
Jedna platforma OTDR, skonfigurowana do zadania przed zakupem.
Dobór opcji jest częścią konfiguracji ofertowej. Niektórych modułów sprzętowych nie można dodać po wysyłce urządzenia.
Około 1 kg. Ponad 10 godzin pracy. Gotowy w mniej niż 10 sekund.
Obudowa 210 × 148 × 69 mm, ekran 5,7″ i trzy sposoby obsługi tworzą instrument, który można zabrać na odbiór, awarię lub wielogodzinny projekt pomiarowy.
Zobacz aparaturę światłowodową Yokogawa
Parametry, które mają znaczenie w rzeczywistym pomiarze.
| Rodzina | 7 modeli: AQ1210A, AQ1215A, AQ1210E, AQ1215E, AQ1215F, AQ1216F, AQ1210D |
|---|---|
| Długości fal OTDR | 850, 1300, 1310, 1550, filtrowane 1625 lub 1650 nm — zależnie od modelu |
| Dynamika | do 42 dB typ.; dokładne wartości w tabeli modeli |
| Zakres odległości | do 512 km w wybranych modelach; standardowo do 256 km; AQ1210D: do 256 km SM i 100 km MM |
| Próbkowanie | maks. 256 000 punktów; rozdzielczość od 2 cm, zależnie od modelu |
| Strefy martwe | od 0,5 m zdarzeniowa / 2,5 m tłumieniowa w wybranych modelach o wysokiej dynamice |
| Czas rzeczywisty | do 5 odświeżeń śladu na sekundę |
| Wyświetlacz | 5,7″, 640 × 480, pojemnościowy multi-touch |
| Uruchomienie i projekty | gotowość w mniej niż 10 s; projekty do 2000 włókien; co najmniej 1000 śladów w pamięci |
| Formaty | SOR, CSV, SET, SMP, BMP, JPG, PDF |
| Interfejsy | 2× USB-A, 1× USB-C; LAN/Wi‑Fi przez kompatybilne adaptery |
| Bateria | co najmniej 10 h; ładowanie ok. 5 h przy wyłączonym urządzeniu |
| Wymiary i masa | ok. 210 × 148 × 69 mm; ok. 1 kg z baterią |
| Warunki pracy | −10 do +50°C, wysokość do 4000 m, odpowiednik IP51 przy zamkniętych osłonach |
Dane skrócone na podstawie aktualnej broszury Yokogawa AQ1210 Ed. 07/b (stan: maj 2026). Parametry szczegółowe i dostępność opcji zależą od wariantu.
Od doboru miernika do interpretacji śladu.
Dokumentacja producenta oraz praktyczne materiały INTERLAB tworzą spójny punkt startowy do pracy z OTDR.
Najczęstsze pytania o Yokogawa AQ1210.
Który model Yokogawa AQ1210 wybrać?
Do standardowych torów SM 1310/1550 nm wybierz AQ1210A lub AQ1215A. Do prac na aktywnych włóknach wybierz model E z filtrowanym 1625 nm albo F z filtrowanym 1650 nm. AQ1210D jest przeznaczony do sieci, w których trzeba mierzyć zarówno SM 1310/1550 nm, jak i MM 850/1300 nm.
Czy AQ1210 mierzy sieci PON za rozgałęźnikiem 1×128?
W typowych warunkach modele o wysokiej dynamice AQ1215A, AQ1215E, AQ1215F i AQ1216F mogą charakteryzować sieć za podziałem do 1×128. Wynik zależy jednak od całkowitego budżetu strat, długości toru, jakości połączeń, topologii PON i parametrów pomiaru.
Czy Yokogawa AQ1210 może mierzyć aktywne włókno?
Tak, ale dotyczy to modeli E i F wyposażonych w filtrowany port pomiarowy 1625 lub 1650 nm. Modele A i AQ1210D nie są wariantami przeznaczonymi do reflektometrycznych pomiarów aktywnej linii.
Czym AQ1210D różni się od modeli E i F?
AQ1210D mierzy włókna jednomodowe 1310/1550 nm i wielomodowe 850/1300 nm. Modele E i F są urządzeniami SM z dodatkowym filtrowanym portem 1625 lub 1650 nm do utrzymania aktywnych sieci.
Co robi funkcja Smart Mapper?
Smart Mapper mierzy tor z kilkoma szerokościami impulsu, wykrywa zdarzenia i przedstawia je jako mapę ikon z oceną PASS/FAIL według progów użytkownika. Operator może natychmiast przełączyć widok na klasyczny ślad OTDR.
Jakie dodatkowe funkcje można zamówić z AQ1210?
Dostępne są m.in. mierniki mocy /SPM, /HPM i /PPM, power checker /PC, źródło światła widzialnego /VLS oraz funkcja oceny powierzchni złącza /FST. Opcje /SPM, /HPM, /PPM, /PC i /VLS trzeba ustalić przed wysyłką urządzenia.
Czy AQ1210 ma wbudowane Wi‑Fi lub Ethernet?
Nie należy traktować Wi‑Fi i Ethernetu jako wbudowanych interfejsów. Łączność przewodowa LAN lub bezprzewodowa wymaga kompatybilnego adaptera USB. USB-C służy do zasilania, transferu danych i zdalnego sterowania.
Czy AQ1210 zapisuje pliki SOR i generuje raporty PDF?
Tak. Wynik można zapisać bezpośrednio jako SOR, PDF lub oba formaty. Urządzenie obsługuje projekty wielowłóknowe, a oprogramowanie AQ7933 rozszerza analizę, raportowanie, transfer plików i zdalną obsługę z komputera.
Jedna obudowa. Siedem konfiguracji. Dobierzmy właściwą.
Prześlij topologię sieci, maksymalną długość toru, podział PON, informację o aktywnym włóknie oraz potrzebnych funkcjach dodatkowych. INTERLAB wskaże model AQ1210, opcje i adaptery, a następnie przygotuje ofertę.
Sprzęt dobieramy do zadania pomiarowego — nie odwrotnie.
