Reflektometr optyczny Yokogawa AQ7280

Nowoczesny, wielozadaniowy reflektometr o wyjątkowo wysokich parametrach technicznych. Szczególnie polecany do masowych pomiarów sieci FTTH z uwagi na wysoką dynamikę (pomiary przez slittery 1:128 i większe), oraz wyjątkowo krótki czas pomiaru.

Konstrukcja modułowa, dynamika do 50dB
Ultra szybkie pomiary
Dedykowany reflektometr FTTH
Zamknięta obudowa, bez wywietrzników i wentylatorów
Gwarancja 36 miesięcy

Reflektometr optyczny Yokogawa AQ7280 to flagowy, modularny reflektometr OTDR z ponad 40-letnim doświadczeniem firmy Yokogawa w dziedzinie reflektometrii optycznej. Zaprojektowany z myślą o instalatorach i służbach utrzymania sieci światłowodowych – od sieci dostępowych FTTH/PON po sieci szkieletowe i badania laboratoryjne. Łączy najwyższą klasę parametrów technicznych z wyjątkową ergonomią pracy w terenie.

Ponad 40 lat doświadczenia w reflektometrii OTDR

Yokogawa buduje reflektometry optyczne od 1981 roku, kiedy zaprezentowała model AQ-1702 – pierwszy jednomodowy OTDR na świecie. W 2002 roku Yokogawa przejęła firmę Ando Electric, wzmacniając swoją pozycję lidera w branży. AQ7280, wprowadzony w 2014 roku, to owoc ponad czterech dekad doświadczeń inżynieryjnych.

• 1981 – pierwszy jednomodowy OTDR na świecie (model AQ-1702)
• 2002 – przejęcie firmy Ando Electric i umocnienie pozycji lidera
• 2014 – premiera modularnego AQ7280 Series
• 2022 – nowe jednostki OTDR AQ7286A/H/J do badań i produkcji

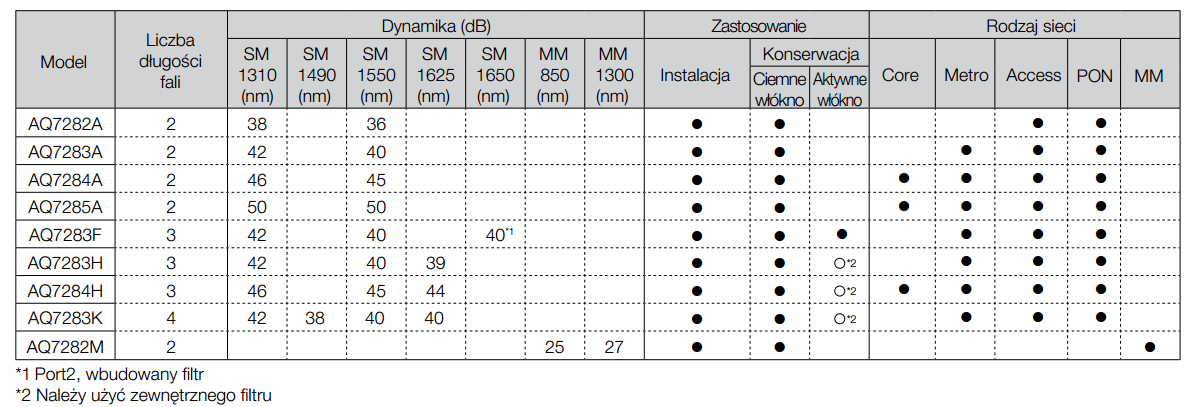

Modularność – 84 konfiguracje w jednym urządzeniu

AQ7280 to platforma modułowa z 13 wymiennymi jednostkami OTDR i 5 modułami OPM/VLS – daje to łącznie 84 możliwe konfiguracje. Moduły można wymieniać samodzielnie w terenie przy użyciu zwykłych narzędzi, a nawet monety. To inwestycja, która rośnie razem z potrzebami – dzisiejszy reflektometr do sieci dostępowej można jutro rozbudować do pomiaru sieci szkieletowej.

Model	Długości fal	Dynamika (dB)	Zastosowanie
AQ7282A	1310/1550 nm	38/36 dB	Sieci dostępowe do 70 km, splitter 1x32
AQ7282G	1310/1490/1550 nm	38/36/36 dB	Instalacja FTTH z weryfikacją 1490 nm, splitter 1x32
AQ7283A	1310/1550 nm	42/40 dB	Sieci metro/dostęp >70 km, splitter 1x64
AQ7283E	1310/1550/1625 nm	42/40/40 dB	Utrzymanie sieci aktywnych (live line), filtr odcinający
AQ7283H	1310/1550/1625 nm	42/40/39 dB	Pomiary CWDM, detekcja makrozgięć
AQ7283K	1310/1490/1550/1625 nm	42/38/40/40 dB	FTTH z 4 długościami fal, splitter 1x64
AQ7284A	1310/1550 nm	46/45 dB	Sieci szkieletowe >100 km
AQ7285A	1310/1550 nm	50/50 dB	Sieci Core, splitter 1x256
AQ7286A/H/J	1310/1550(/1625/1383) nm	42/40 dB	Badania i produkcja włókien, norma IEC 60793-1-40

Parametr	Wartość
Wyświetlacz	8,4" LCD TFT, 800×600, Multi-Touch pojemnościowy
Czas pracy na baterii	15 godzin (wg Telcordia GR-196-CORE Issue2 2010)
Min. rozdzielczość próbkowania	2 cm
Zakres odległości	0,2 – 512 km
Szerokości impulsu	3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 ns
Dokładność pomiaru odległości	±(0,75 m + odległość × 2×10⁻⁵ + rozdzielczość próbkowania)
Dokładność pomiaru tłumienia	±0,03 dB/dB (±0,05 dB dla tłumień poniżej 1 dB)
Zapis danych	≥1000 reflektogramów wewnętrznie + USB/SD (SOR, CSV, PDF, BMP, JPG)
Złącza optyczne	Adapter uniwersalny: SC, FC, LC, SC Angled-PC
Temperatura pracy	−10 do +50°C
Wymiary / masa	287 × 210 × 80 mm / ok. 2,2 kg (bez jednostki OTDR)
Interfejsy	USB 2.0 ×3, Ethernet 10/100BASE-T (opcja), slot SD
Gwarancja	3 lata (platforma główna, jednostki OTDR, moduły OPM/VLS)

Kluczowe funkcje reflektometru AQ7280

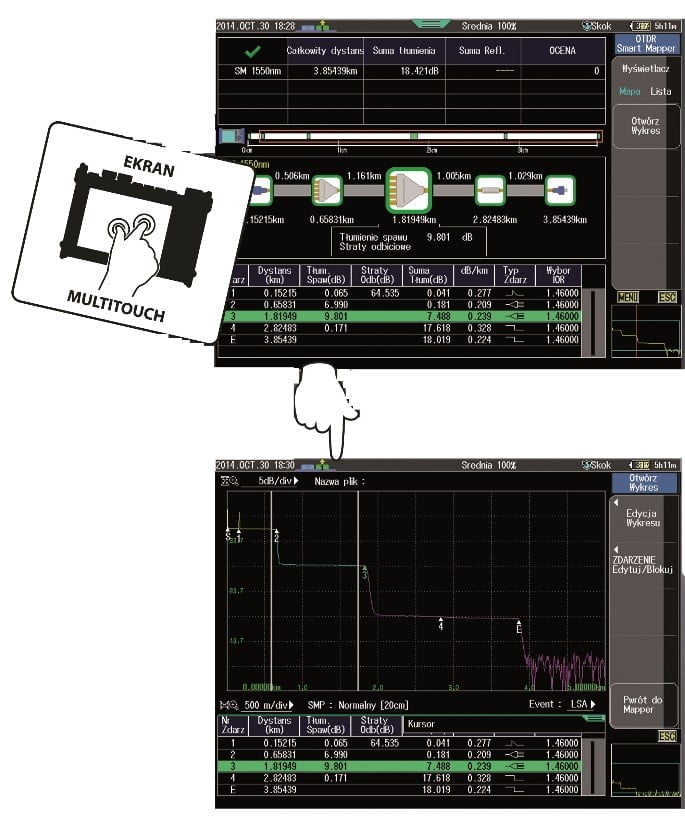

SmartMapper – automatyczne mapowanie sieci jednym przyciskiem

Funkcja SmartMapper wykonuje automatycznie serię pomiarów ze zmiennymi długościami impulsu, łączy wyniki i prezentuje sieć jako graficzną mapę z analizą pass/fail dla każdego zdarzenia. Pomiar wielu włókien, wielu długości fal i wielu szerokości impulsu – wszystko jednym naciśnięciem przycisku. Zdarzenia przekroczone są oznaczane czerwonym kolorem, co umożliwia natychmiastową identyfikację problemów.

Pomiary PON – zoptymalizowane pod sieci pasywne

Tryb PON automatycznie dobiera optymalne parametry pomiaru na podstawie wybranej architektury sieci. W połączeniu z trybem wysokiego SNR (High SNR mode) reflektometr zapewnia wysoką jakość śladu reflektometrycznego nawet po dużych stratach na splitterze optycznym. Obsługuje pomiary przez splittery 1×256 (przy dynamice 50 dB).

System pomiarów wielowłóknowych – do 2000 włókien

Tabelaryczny system organizacji pomiarów (opatentowany przez Yokogawa) pozwala na zarządzanie pomiarami nawet 2000 włókien w jednym projekcie. Każde włókno jest powiązane z plikiem OTDR, danymi tłumienności i obrazem inspekcji złącza. Kolorowe oznaczenie komórek tabeli informuje o statusie i wyniku każdego pomiaru.

Zaawansowana analiza śladu reflektometrycznego

Platforma główna AQ7280 obsługuje cztery zaawansowane typy analizy:

• Multi-trace analysis – analiza wielu śladów dla kabli wielowłóknowych
• Two-way trace analysis – analiza dwukierunkowa punktów z różnymi stratami mierzonymi z obu stron
• Differential trace analysis – wykrywanie starzenia się włókien w czasie
• Section analysis – całkowita reflektancja zwrotna dla wybranego odcinka

Wielozadaniowość (Multi-tasking)

Podczas trwającego pomiaru OTDR można jednocześnie korzystać z: miernika mocy optycznej (OPM), stabilizowanego źródła światła (SLS), wizualnego lokalizatora usterek (VLS) oraz kamery inspekcji złącza. Równoległa praca zamiast szeregowej radykalnie skraca czas instalacji.

Generowanie raportów PDF na urządzeniu

AQ7280 generuje profesjonalne raporty pomiarowe w formacie PDF bezpośrednio na urządzeniu – z konfigurowalnym układem szablonu, podglądem raportu i możliwością grupowego tworzenia wielu raportów naraz. Dokumentacja gotowa jeszcze na miejscu instalacji.

Fault Locator – automatyczne wykrywanie przerwania włókna

Tryb Fault Locator automatycznie wykrywa i wyświetla lokalizację przerwania włókna na podstawie wybranej architektury sieci. Jedno naciśnięcie przycisku przełącza z powrotem do trybu OTDR do szczegółowej analizy.

Schedule Measurement – monitoring sieci

Funkcja harmonogramowania automatycznie wykonuje pomiary OTDR w zdefiniowanych interwałach czasowych – idealna do wykrywania przerw nieciągłości sieci wywołanych przez zdarzenia przerywane (deszcz, wibracje, zamarzanie). Wyniki zmian tłumienności w czasie są prezentowane na wykresie logarytmicznym.

Zdalna kontrola i przesyłanie danych

AQ7280 obsługuje przesyłanie plików i zdalne sterowanie przez kabel USB lub sieć LAN (opcja /LAN). Karty SD z wbudowanym WiFi umożliwiają bezprzewodowe przesyłanie danych na smartfon lub PC bez zatrzymywania pomiaru. Zdalna kontrola przez przeglądarkę lub dedykowane oprogramowanie AQ7933.

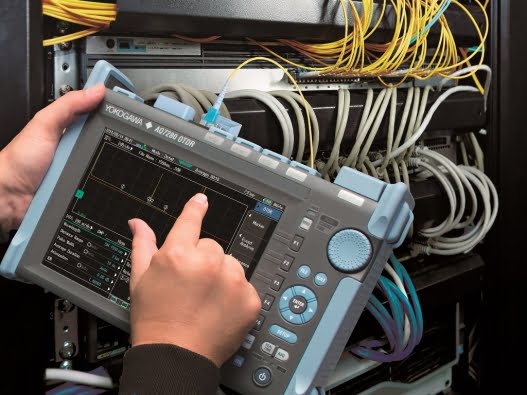

Ekran dotykowy 8,4" i ergonomia pracy

Duży, jasny wyświetlacz 8,4″ TFT (800×600) jest doskonale widoczny nawet w pełnym słońcu. Obsługa przez ekran Multi-Touch (pinch zoom, przeciąganie jak w smartfonie) lub fizyczne klawisze i pokrętło – każdy technik może wybrać preferowany tryb. Obszar wyświetlania śladu można rozszerzyć do 160% jednym gestem. Interfejs obsługuje ponad 14 języków, w tym polski.
