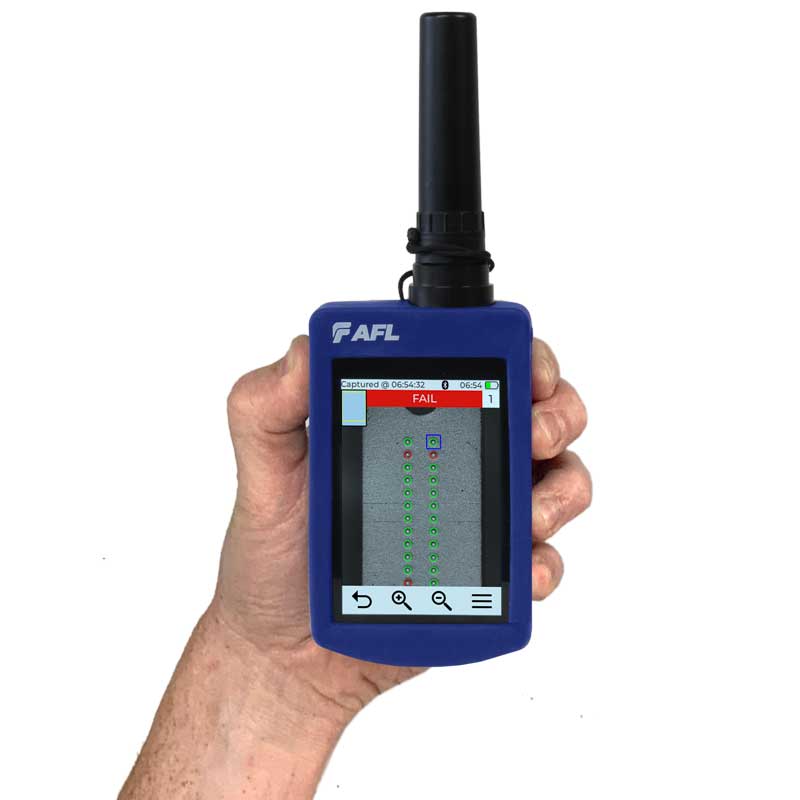

Samodzielna sonda inspekcyjna AFL FOCIS Lightning2 trzymana w dłoni

AFL FOCIS Lightning2 – automatyczna inspekcja złączy MPO/MTP

AFL FOCIS Lightning2 to samodzielna kamera inspekcyjna do automatycznej kontroli czoła złączy MPO/MTP. Jedno naciśnięcie uruchamia ustawienie ostrości, centrowanie, rejestrację obrazu i analizę PASS/FAIL.

Pełne czoło MPO rejestrowane i wyświetlane w czasie krótszym niż 2 s
Obsługa MPO-8/12/16/24/32, do dwóch rzędów po 16 włókien
Ocena złącza i każdego włókna według IEC 61300-3-35, IPC, AT&T lub reguł użytkownika
Kolorowy ekran dotykowy 3,5″, zapis do 10 000 plików obrazu
USB-C oraz Bluetooth w wariantach bezprzewodowych; dostępne wersje NW

AFL · FOCIS Lightning2

Całe złącze MPO w jednym kadrze.

Samodzielna kamera inspekcyjna MPO/MTP do szybkiej oceny wielowłóknowych złączy. Jedno naciśnięcie uruchamia ustawienie ostrości, centrowanie, rejestrację obrazu oraz automatyczną ocenę PASS/FAIL z wynikiem dla całego złącza i każdego włókna.

Dobierz zestaw Zobacz parametry

Kamera inspekcyjna AFL FOCIS Lightning2 do złączy MPO i MTP

Samodzielna inspekcja MPO/MTP

< 2 srejestracja i wyświetlenie całego czoła MPO

8–32włókna MPO, maks. 2 rzędy po 16

8×maksymalne powiększenie obrazu

10 000plików obrazu w pamięci urządzenia

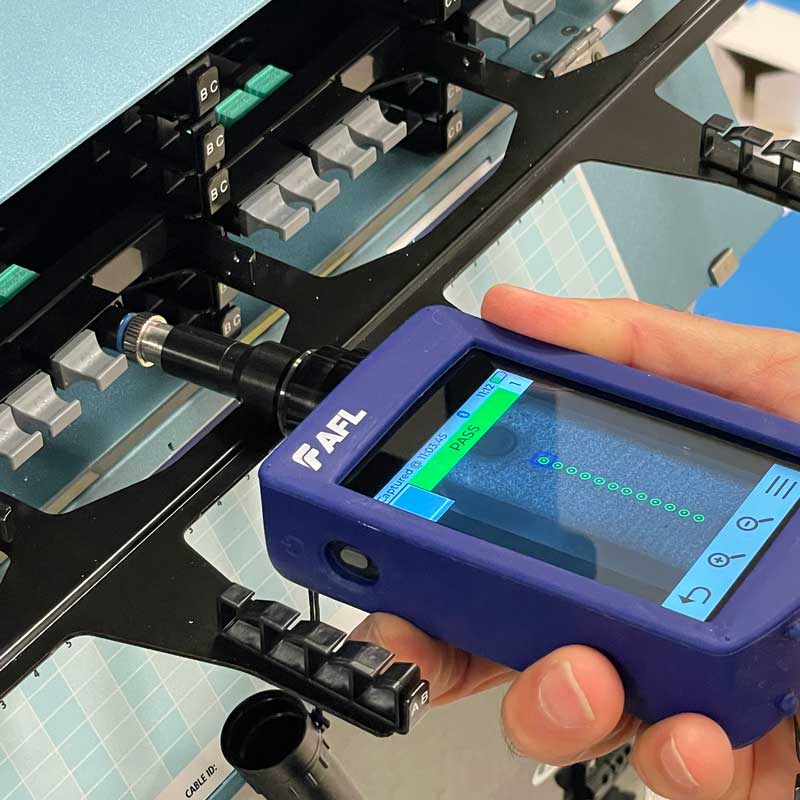

Analiza wielowłóknowego złącza MPO na ekranie FOCIS Lightning2

Wynik dla całego złącza oraz identyfikacja włókien wymagających uwagi

Szybkość bez skrótów interpretacyjnych

Najpierw pełny obraz. Potem wynik włókno po włóknie.

FOCIS Lightning2 przechwytuje i pokazuje całe czoło złącza MPO w czasie krótszym niż 2 sekundy. Automatyczna analiza zajmuje około 1 sekundy na włókno. To dwa odrębne parametry — karta pokazuje je osobno, aby właściwie planować pracę.

< 2 spełne czoło złącza: ustawienie, rejestracja i wyświetlenie

~1 sautomatyczna analiza na każde włókno

Czytelna decyzja PASS/FAIL

Widzisz, które włókno nie spełnia kryteriów.

Wynik nie kończy się na jednym komunikacie dla całego złącza. Urządzenie przedstawia ocenę poszczególnych włókien, dzięki czemu operator może szybko wrócić do czyszczenia i ponownej inspekcji właściwego obszaru.

Zakres urządzenia: inspekcja czoła złącza i ocena czystości. FOCIS Lightning2 nie mierzy tłumienia, polaryzacji ani zdarzeń OTDR i nie zastępuje urządzenia czyszczącego.

Przykładowa mapa 32 włókien

Ilustracja sposobu prezentacji wyniku; nie jest zrzutem konkretnego pomiaru.

PASSFAIL

KROK 01Dobierz końcówkęDo polerowania UPC/APC oraz rodzaju badanego portu lub wtyku.

KROK 02Podłącz złączeUstaw klucz zgodnie z wybraną końcówką i badaną geometrią.

KROK 03Naciśnij przyciskOstrość, centrowanie, rejestracja i analiza uruchamiają się automatycznie.

KROK 04Zapisz wynikObraz i rezultat można zachować w pamięci i przekazać do raportu.

Jedna platforma, wiele geometrii

MPO-8, 12, 16, 24 i 32.

Obsługiwany format zależy od zastosowanej końcówki adaptera. Platforma obejmuje konfiguracje do dwóch rzędów po 16 włókien, wersje UPC i APC oraz inspekcję od strony portu i wtyku.

MPO8z odpowiednią końcówką

MPO12UPC lub APC

MPO16jednorzędowe

MPO24wielowłóknowe

MPO322 rzędy po 16

UPC i APCZestawy standardowe mogą obejmować końcówki MPOU i MPOA.

Port i wtykDostępne są końcówki do adapterów panelowych, patchcordów i wybranych złączy utwardzonych.

Opcja jednowłóknowaAdapter SFC rozszerza platformę o zgodne końcówki FFLX do złączy jednowłóknowych.

Końcówki adaptera AFL Zestawy do czyszczenia AFL FCP

Gdzie liczy się powtarzalność

Od pre-connect do odbioru instalacji.

01Data centerKontrola wielowłóknowych połączeń o dużej gęstości przed uruchomieniem toru.

02Sieci FTTx i dostępoweInspekcja prefabrykowanych kabli i rozwiązań z wybranymi złączami utwardzonymi.

03Produkcja i pre-connectJednolity przepływ kontroli dla złączy, paneli i wiązek wielowłóknowych.

04Enterprise i 5GDokumentowanie stanu czoła złącza podczas instalacji, utrzymania i diagnostyki.

Kryteria oceny

Wynik oparty na zdefiniowanym standardzie.

Wybierz kryterium branżowe lub profil użytkownika. Urządzenie analizuje zabrudzenia i defekty w odpowiednich strefach czoła złącza.

IECIEC 61300-3-35 — badanie i pomiar czoła złącza światłowodowego.

AT&TTP-76461 — dostępne kryterium operatora.

IPCIPC-8497-1 — kryterium dla zespołów światłowodowych.

WłasneMożliwość zastosowania zdefiniowanych przez użytkownika reguł PASS/FAIL.

01 · INSPECTSprawdź czoło złączaNie zakładaj, że nowe lub zabezpieczone złącze jest czyste.

02 · CLEANWyczyść, jeśli wynik to FAILUżyj narzędzia dobranego do geometrii złącza.

03 · INSPECTSprawdź ponowniePołącz dopiero po uzyskaniu akceptowalnego wyniku.

Wersja obsługiwanego kryterium może zależeć od zainstalowanego firmware. Przed zmianą oprogramowania należy dobrać właściwy obraz dla wersji bezprzewodowej lub NW.

Od inspekcji do raportu

Wynik zostaje z urządzeniem i z zespołem.

Wbudowana pamięć, USB-C i tryb pamięci masowej ułatwiają przekazanie obrazów do dokumentacji. Wersje bezprzewodowe współpracują przez Bluetooth z aplikacją AFL FlexApp; wyniki można dalej porządkować w środowisku raportowym AFL.

01Inspekcjaobraz i PASS/FAIL

02Zapispamięć urządzenia

03TransferUSB-C lub Bluetooth*

04OrganizacjaFlexApp / FlexReporter

05Raportdokumentacja wyniku

* Bluetooth dotyczy wersji bezprzewodowych. Warianty z oznaczeniem NW nie mają komunikacji bezprzewodowej.

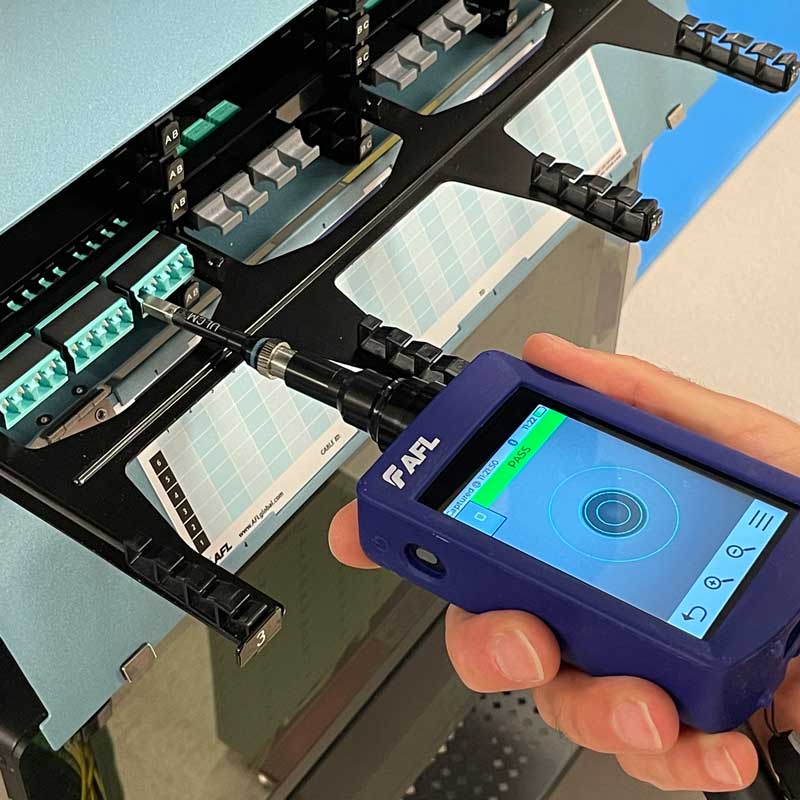

Wynik PASS inspekcji złącza na ekranie AFL FOCIS Lightning2

3,5-calowy ekran dotykowy i zapis wyników w terenie

Dobór konfiguracji

Zacznij od dwóch zestawów standardowych.

Aktualny AFL Buyer’s Guide wyróżnia dwa gotowe zestawy oraz warianty konfigurowalne. W zapytaniu podaj typ polerowania, stronę inspekcji, liczbę włókien i potrzebę komunikacji bezprzewodowej.

Zestawy i warianty AFL FOCIS Lightning2
Kod	Typ	Końcówki MPO	Rozszerzenie jednowłóknowe
FOCIS-LT2-MUA	zestaw standardowy	MPOU (UPC) + MPOA (APC)	—
FOCIS-LT2-UASFC	zestaw standardowy	MPOU (UPC) + MPOA (APC)	adapter FLTNG2-01-SFC
Warianty konfigurowalne — wersja bezprzewodowa
FOCIS-LT2-N	bez końcówek MPO	dobierane osobno	—
FOCIS-LT2-U	UPC	M12U + MPOU	—
FOCIS-LT2-A	APC	M12A	—
FOCIS-LT2-UA	UPC + APC	M12U + M12A + MPOU	—
FOCIS-LT2-UASF	UPC + APC + SFC	MPOU + MPOA	adapter SFC
Warianty NW — bez komunikacji bezprzewodowej
FOCIS-LT2-NW-[N/U/A/UA/UASF]	analogiczna konfiguracja końcówek	zgodnie z końcówką kodu	dla UASF

UPC czy APC?Dobierz MPOU, MPOA lub obie końcówki.

Port czy wtyk?Określ stronę badanego połączenia.

Ile włókien?8, 12, 16, 24 lub 32.

Bluetooth czy NW?Wybierz przepływ danych odpowiedni dla organizacji.

Interlab dobiera konfigurację sprzętową na podstawie badanego złącza. W ofercie należy wskazać dokładny kod zestawu i wymagane końcówki — nie stosujemy zastępczego numeru SKU.

Specyfikacja techniczna

Parametry techniczne AFL FOCIS Lightning2
Obsługiwane złącza	MPO-8/12/16/24/32; maksymalnie dwa rzędy po 16 włókien, zależnie od końcówki
Rejestracja obrazu	pełne czoło złącza MPO w czasie krótszym niż 2 s
Automatyczna analiza	około 1 s na włókno; wynik dla złącza i każdego włókna
Kryteria	IEC 61300-3-35, AT&T TP-76461, IPC-8497-1 oraz kryteria użytkownika
Rozdzielczość detekcji	tryb ręczny: minimum 0,25 µm; analiza automatyczna: poniżej 1,0 µm
Wyświetlacz	3,5″ TFT, ekran dotykowy, 320 × 480 px
Powiększenie	1×, 2×, 4×, 8×
Zapis obrazu	pełny obraz JPG: 3840 × 2560 px; pliki GIF są wykadrowanymi obrazami włókien lub nakładkami wyników
Pamięć	do 10 000 plików obrazu; wyniki: ok. 1000 złączy wielowłóknowych lub 1500 jednowłóknowych
Interfejsy	USB-C, USB 2.0 Mass Storage; Bluetooth w wersjach bezprzewodowych
Zasilanie	wymienny akumulator Li-Pol; typowo 8 h pracy / 5 h pracy ciągłej
Bezpieczeństwo optyczne	nie prowadzić inspekcji aktywnego włókna; +20 dBm to wyłącznie maksymalny poziom bez uszkodzenia urządzenia, a nie dopuszczenie do pracy z sygnałem
Temperatura / wilgotność	praca 0–50°C; przechowywanie −40–70°C; 0–95% RH, bez kondensacji
Odporność	wibracje 2G; upadek 300 mm bez etui / 460 mm w etui Easy Access
Wymiary i masa	67 × 32 × 190 mm; 280 g
Zgodność	CE, IEC/EN 61010-1, IEC/EN 61326-1, EN 55011, FCC 47 CFR 15 oraz RoHS 2/3

Materiał producenta

Zobacz pracę urządzenia.

Oficjalny film AFL pokazuje obsługę interfejsu, inspekcję MPO i prezentację wyników. W sekcji plików do pobrania znajdziesz aktualną kartę danych, instrukcję użytkownika, Quick Reference Guide i katalog końcówek.

Oficjalna strona AFL

Najczęstsze pytania

FOCIS Lightning2 w praktyce.

Co dokładnie mierzy FOCIS Lightning2?

Urządzenie obrazuje czoło złącza i automatycznie ocenia zabrudzenia oraz defekty według wybranego kryterium PASS/FAIL. Nie mierzy tłumienia, polaryzacji ani zdarzeń OTDR.

Czy analizuje wszystkie włókna jednocześnie?

Całe czoło złącza MPO jest rejestrowane i wyświetlane w czasie krótszym niż 2 sekundy. Automatyczna analiza przebiega następnie z szybkością około 1 sekundy na włókno.

Jakie złącza MPO obsługuje?

Zależnie od końcówki adaptera: MPO-8, 12, 16, 24 i 32, do dwóch rzędów po 16 włókien. Dostępne są rozwiązania UPC i APC oraz końcówki do portów i wtyków.

Czy można sprawdzać także złącza jednowłóknowe?

Tak. Końcówki ALCM i ULCM umożliwiają bezpośrednią inspekcję LC/APC i LC/UPC. Większość pozostałych końcówek jednowłóknowych FFLX wymaga adaptera FLTNG2-01-SFC, dostępnego m.in. w zestawie FOCIS-LT2-UASFC.

Jaka jest różnica między wersją bezprzewodową i NW?

Wersja bezprzewodowa udostępnia Bluetooth do współpracy z aplikacją AFL FlexApp. Wariant NW nie ma komunikacji bezprzewodowej; transfer plików pozostaje dostępny przez USB-C.

Czym różnią się zestawy MUA i UASFC?

Oba zawierają końcówki MPOU i MPOA do UPC/APC. UASFC dodatkowo zawiera adapter FLTNG2-01-SFC, który pozwala używać zgodnych końcówek jednowłóknowych.

Czy można bezpiecznie sprawdzać aktywne włókno?

Nie. Przed inspekcją należy wyłączyć sygnał. AFL podaje +20 dBm wyłącznie jako maksymalny poziom bez uszkodzenia urządzenia; nie jest to dopuszczenie do pracy z aktywnym włóknem, którego obrazu nie można wyświetlić.

Jak zapisać i raportować wynik?

Obrazy i wyniki są zapisywane w pamięci urządzenia. Można je przenieść przez USB-C, a w wersjach bezprzewodowych także użyć Bluetooth i FlexApp; do organizacji raportów służy środowisko AFL FlexReporter.

Uzupełnij proces pomiarowy

Źródła danych: AFL FOCIS Lightning2, Product Data Sheet FOCIS-LT2-2000 Rev AC z 29.05.2025 oraz AFL Test & Inspection Buyer’s Guide z 15.07.2026. Warianty i wyposażenie mogą ulec zmianie; konfigurację potwierdzamy przed ofertą.
