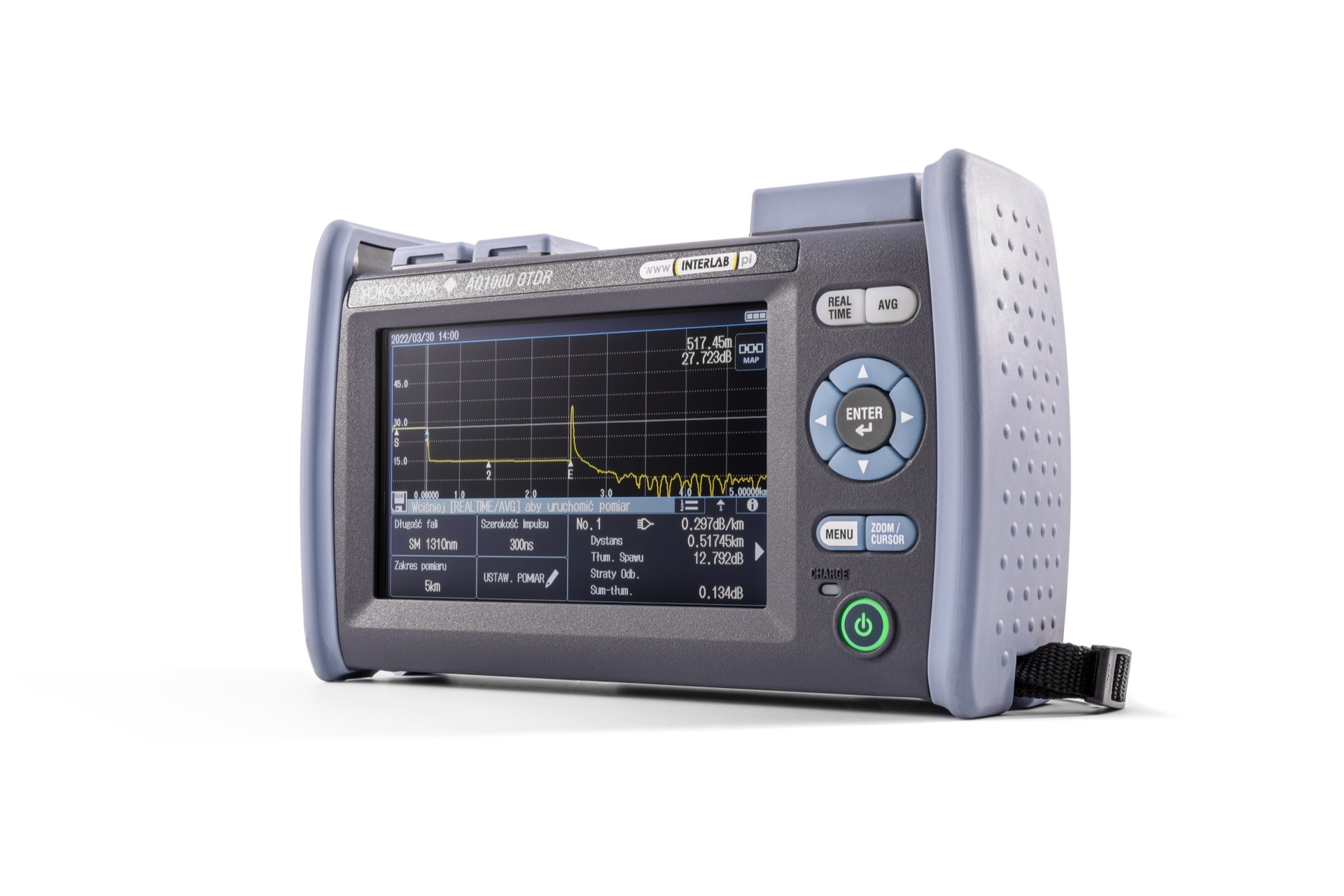

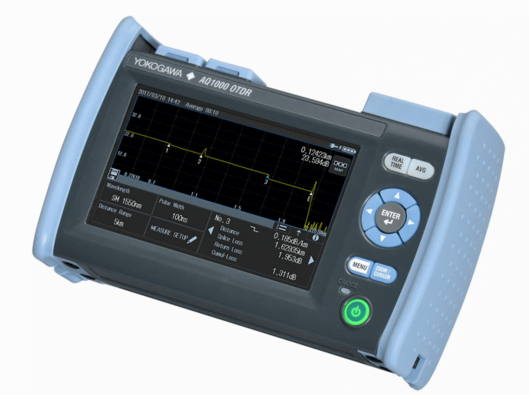

Reflektometr optyczny Yokogawa AQ1000

Reflektometr optyczny AQ1000 został zaprojektowany specjalnie pod kątem pomiarów sieci dostępowych FTTH, sieci FTTA oraz instalacji światłowodowych w nowo budowanych przez firmy deweloperskie budynkach. Reflektometr AQ1000 pomimo bardzo atrakcyjnej ceny, posiada większość zaawansowanych funkcji znanych z bardziej zaawansowanych reflektometrów Yokogawa. Urządzenie cechuje się bardzo wysoką jakością komponentów optycznych, i objęte jest w standardzie 3 letnią gwarancją firmy Yokogawa. Reflektometr posiada dotykowy ekran, oraz wydajną baterię pozwalającą na 10 godzin pracy.

Długości fal 1310/1550nm
Dynamika 32/30 dB
Gwarancja 36 miesięcy
Pełny start urządzenia <10s
Ekran dotykowy

PON – Pasywne sieci optyczneSieci światłowodoweTelewizja kablowaŚwiatłowody jednomodoweCertyfikacja sieci światłowodowych

⇒ Długości fal 1310/1550nm

⇒ Dynamika 32/30 dB
⇒ 256 000 punktów pomiarowych

⇒ Gwarancja 36 miesięcy

⇒ Pełny start urządzenia <10s

⇒ Dedykowany, bardzo stabilny system operacyjny

⇒ Ekran dotykowy
⇒ Strefa martwa zdarzeniowa 0,8m
⇒ Strefa martwa tłumieniowa 4/5m dla impulsu 10ns

Zalety reflektometru Yokogawa AQ1000

Połączenie wielu funkcji, które posiada reflektometr optyczny Yokogawa AQ1000, sprawia, że stanowi on wygodne narzędzie do wszelkiego rodzaju pracy pomiarowej. Zastosowana technologia powoduje, że działania wykonywane z jego pomocą, odbywają się przy minimalnej aktywności użytkownika – zaledwie jednym przyciskiem. To algorytm wykrywa, zbiera i analizuje dane oraz generuje zapis – dzięki temu obsługa jest prosta i intuicyjna, co sprzyja wykorzystaniu modeli w pracy w terenie.

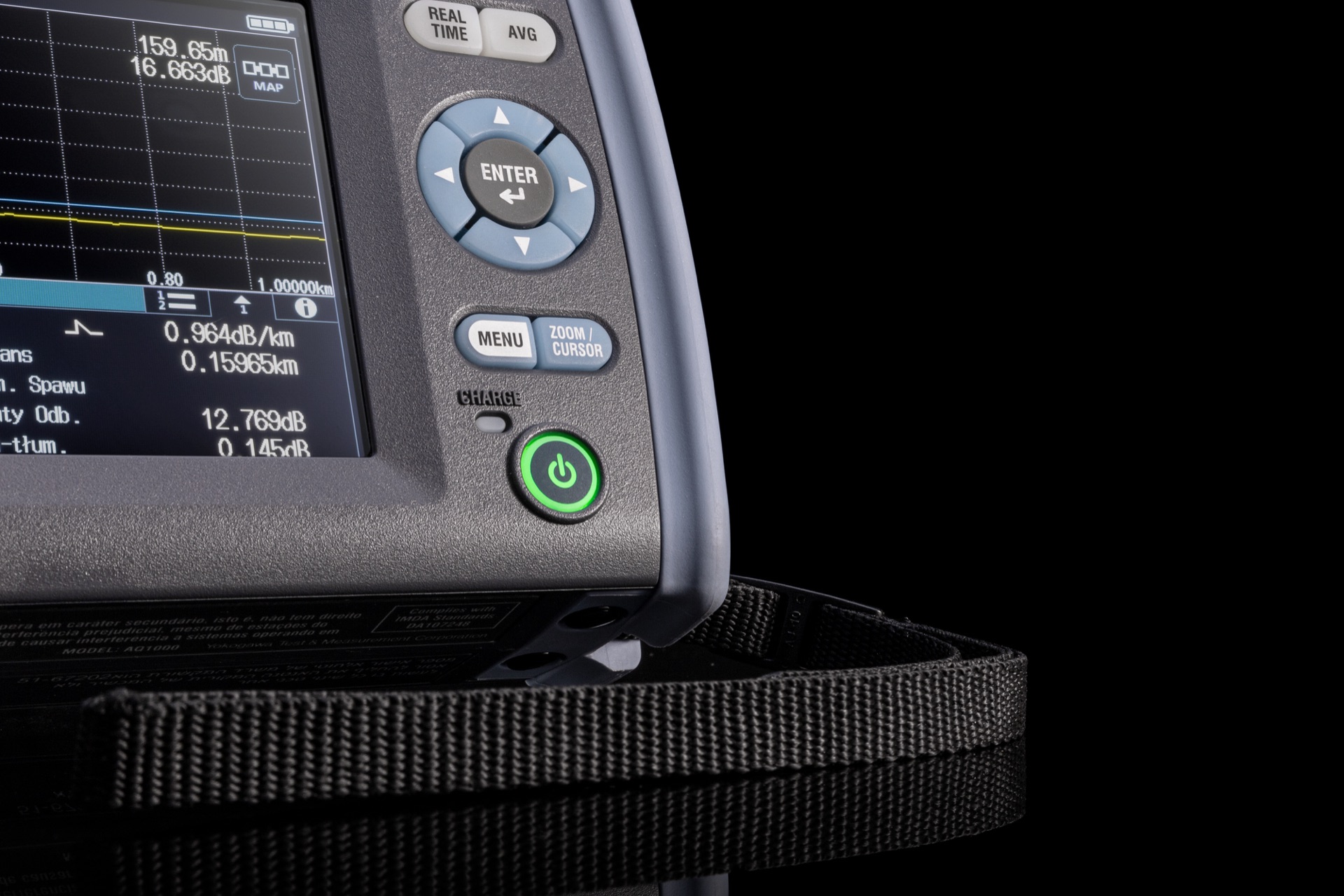

Reflektometr optyczny Yokogawa AQ1000 - intuicyjny i responsywny interfejs

Stuknij, przewiń, uszczypnij lub wciśnij. Dzięki intuicyjnemu interfejsowi oraz ekranowi multi-touch obsługa jest zbliżona do obsługi nowoczesnych urządzeń mobilnych jak telefony czy tablety. Ekran dotykowy wysokiej rozdzielczości w połączeniu z fizycznymi przyciskami pozwala na prostą, wygodną oraz intuicyjną obsługę.

Pomiary za naciśnięciem jednego przycisku
Dzięki algorytmowi automatycznej konfiguracji parametrów pomiaru, pomiar może być wykonany za naciśnięciem tylko jednego przycisku. Reflektometr optyczny Yokogawa AQ1000 dokonuje automatycznie pełnej charakteryzacji światłowodu, wykrywając i analizując zdarzenia na linii. AQ1000 może też dokonać analizy pass/fail wg. wcześniej określonych i edytowalnych kryteriów. Wynik pomiaru może być też automatycznie zapisany.

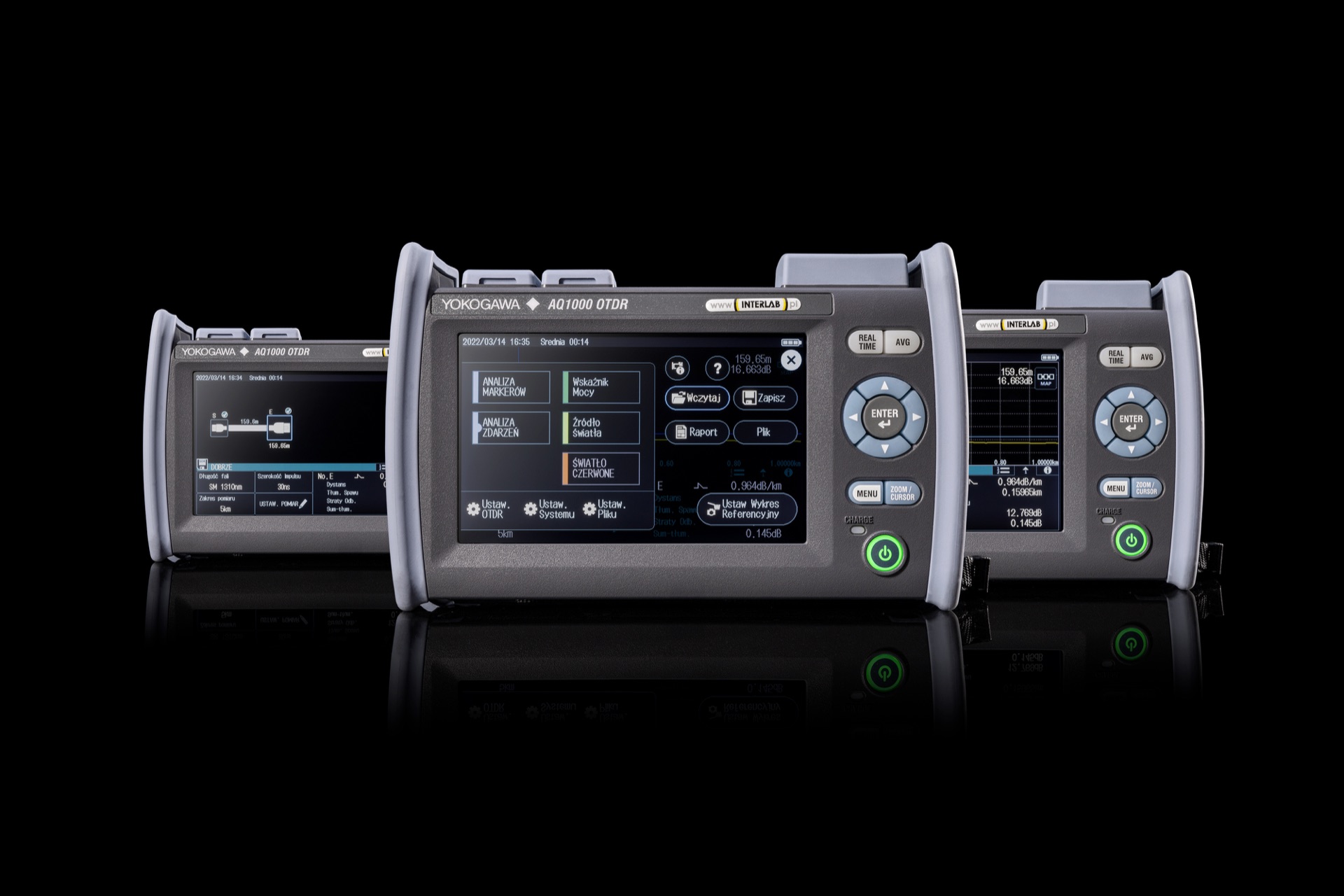

Dwa tryby wyświetlania każdego pomiaru
AQ1000 oferuje dwa rodzaje widoku dla każdego wykonanego pomiaru

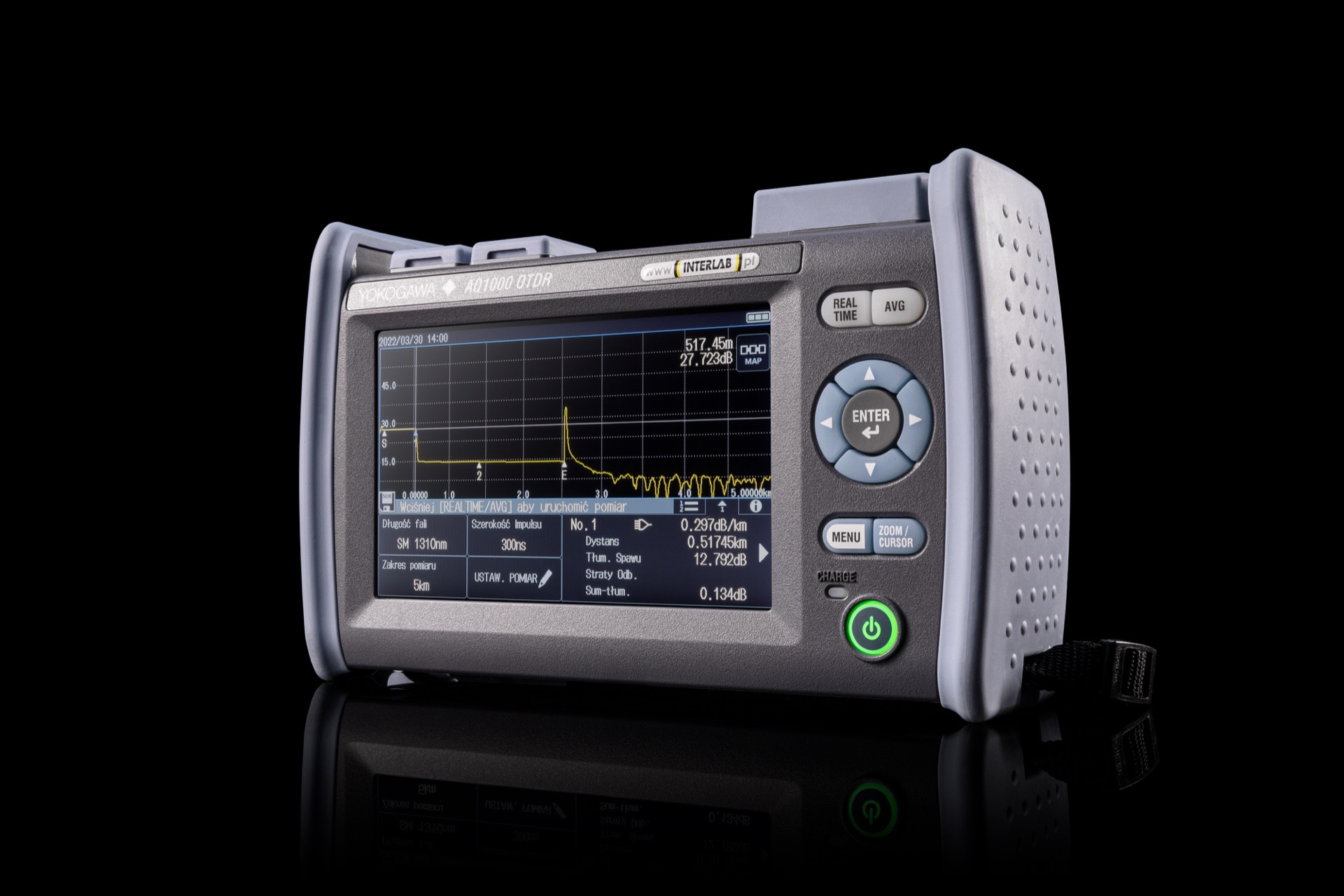

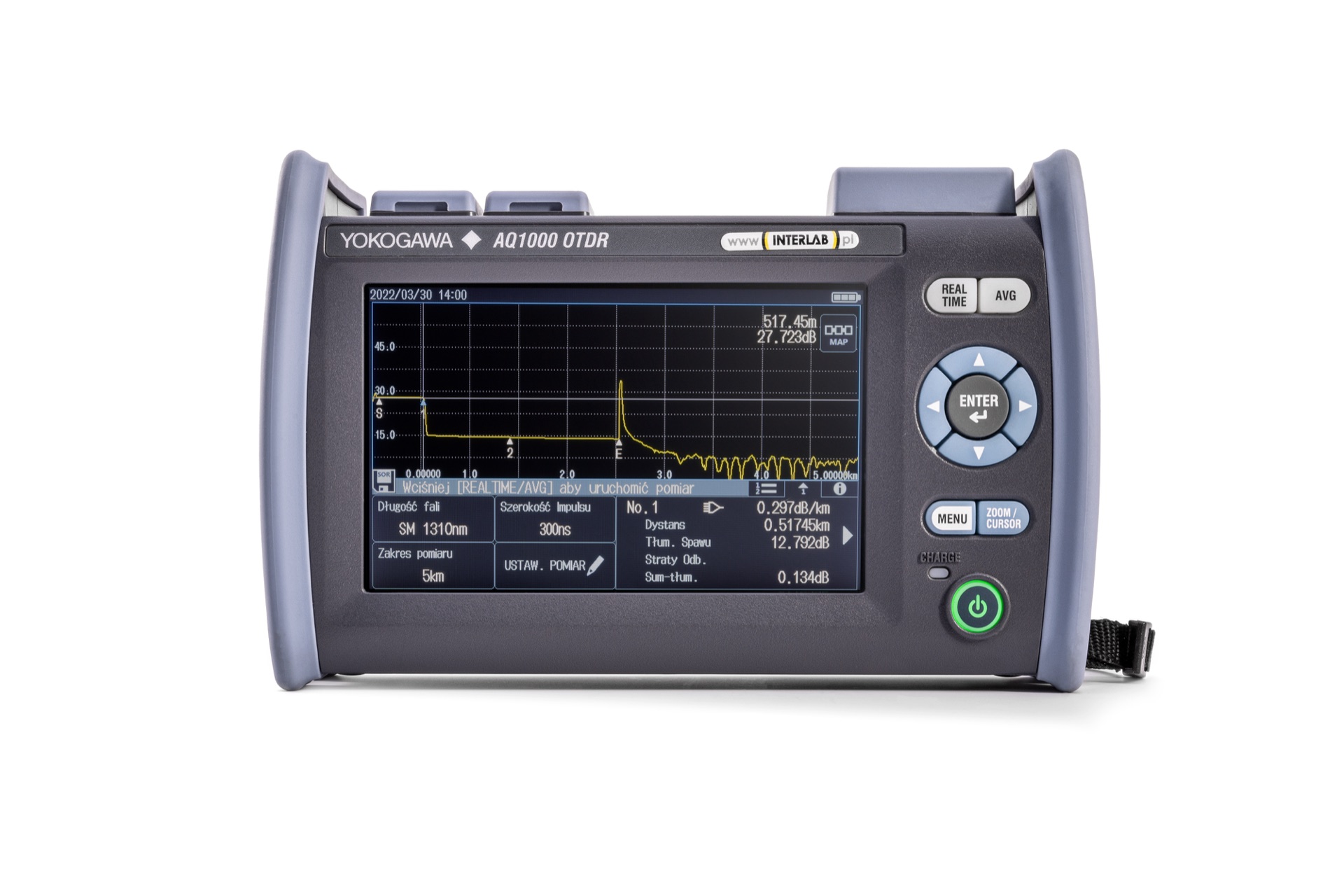

Wykres OTDR
Tradycyjna krzywa reflektometryczna z markerami zdarzeń

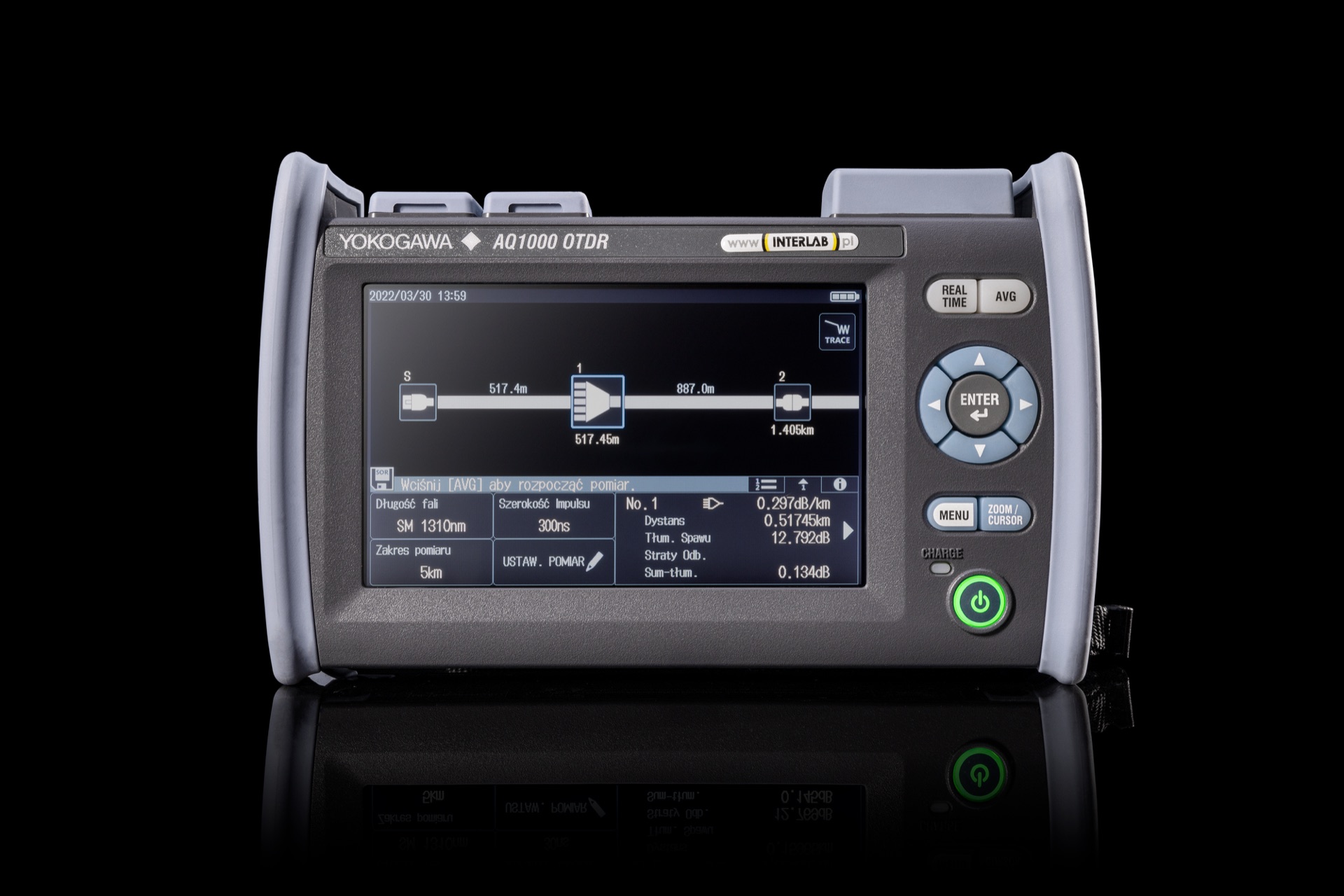

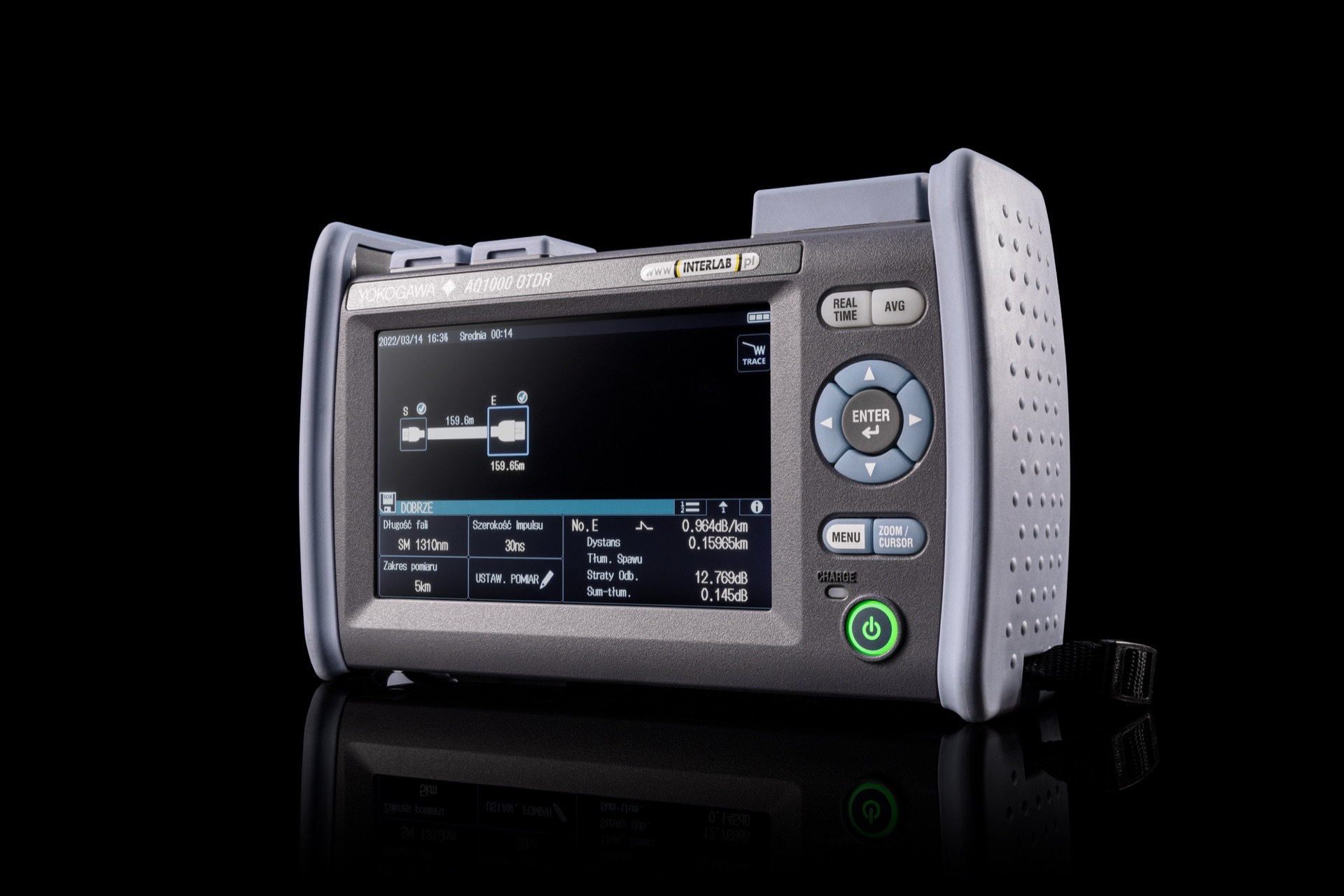

Mapa sieci
Każdy pomiar, po naciśnięciu zaledwie jednego przycisku, można wyświetlić w formie mapy sieci, z ikonograficzną interpretacją zdarzeń.

Błyskawiczny start, szybkie pomiary i długa praca na baterii
Dzieki dedykowanemu systemowi operacyjnemu czasu rzeczywistego znanego z bardziej zaawansowanych reflektometrów Yokogawa, pełen start urządzenia to zaledwie 10 sekund. Pomiary wykonywane są bardzo szybko, a wbudowana bateria zapewnia zasilanie na 10 godzin pracy (zgodnie z wymaganiami standardu Telcordia)

Główne funkcje pomiarowe:

Pomiar długości
Pomiar tłumienie linii
Pomiar ORL (całkowity lub dla odcinka)
Automatyczna analiza zdarzeń
Ocena pass/fail pomiarów wg. edytowalnych kryteriów
Tryb pomiaru w czasie rzeczywistym (Real-time)

Wbudowany wskaźnik mocy, źródło światła oraz wizualny lokalizator uszkodzeń.
Każdy reflektmoetr AQ1000 wyposażony jest w standardzie we wskaźnik mocy oraz stabilizowane źródło światła 1310/1550nm. Opcja lokalizatora uszkodzeń (źródło światła 650nm) dostępna jest opcjonalnie.
Wskaźnik mocy
Funkcja miernika mocy na zakres -5 do -50 dBm. Pozwala na sprawdzenie poziomu mocy na sieci, lub pomiar tłumienia przy wykorzystaniu zewnętrznego źródła światła.

Stabilizowane źródło światła
Pozwala na wygenerowanie ciągłej fali, lub fali modulowanej (np. do wykorzystania przy lokalizowaniu włókien przy użyciu lokalizatora transmisji). Przy zastosowaniu zewnętrznego miernika mocy daje możliwość pomiaru sumarycznego tłumienia metodą transmisyjną.

Wizualny lokalizator uszkodzeń (VFL) – funkcja opcjonalna
Źródło światła czerwonego 650nm, pozwalające na wzrokową lokalizację np. zagięć włókien w przełącznicach/mufach/gniazdkach.

Zapisywanie pomiarów i raportowanie
Pomiar można zapisać wciskając ikonę zapisu na ekranie. Pomiar mogą być zapisywane w formacie .SOR, lub bezpośrednio do PDF.

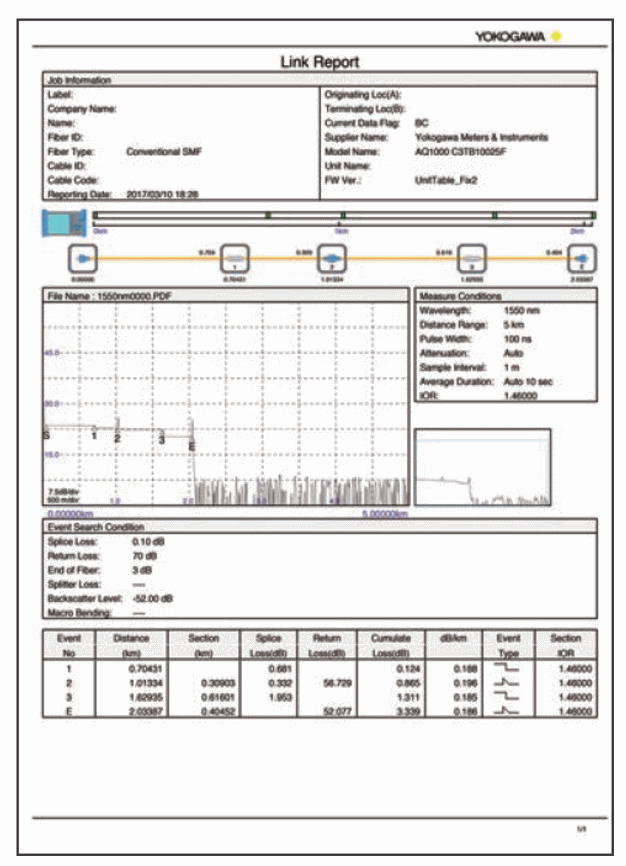

AQ1000 posiada wbudowane oprogramowanie pozwalające na generację zaawansowanych raportów pomiarowych w formacie PDF. Wygląd raportu może być konfigurowany z urządzenia.

Przesyłanie danych
Dane jak pliki .SOR lub PDF z urządzenia mogą być przesyłane poprzez port USB.

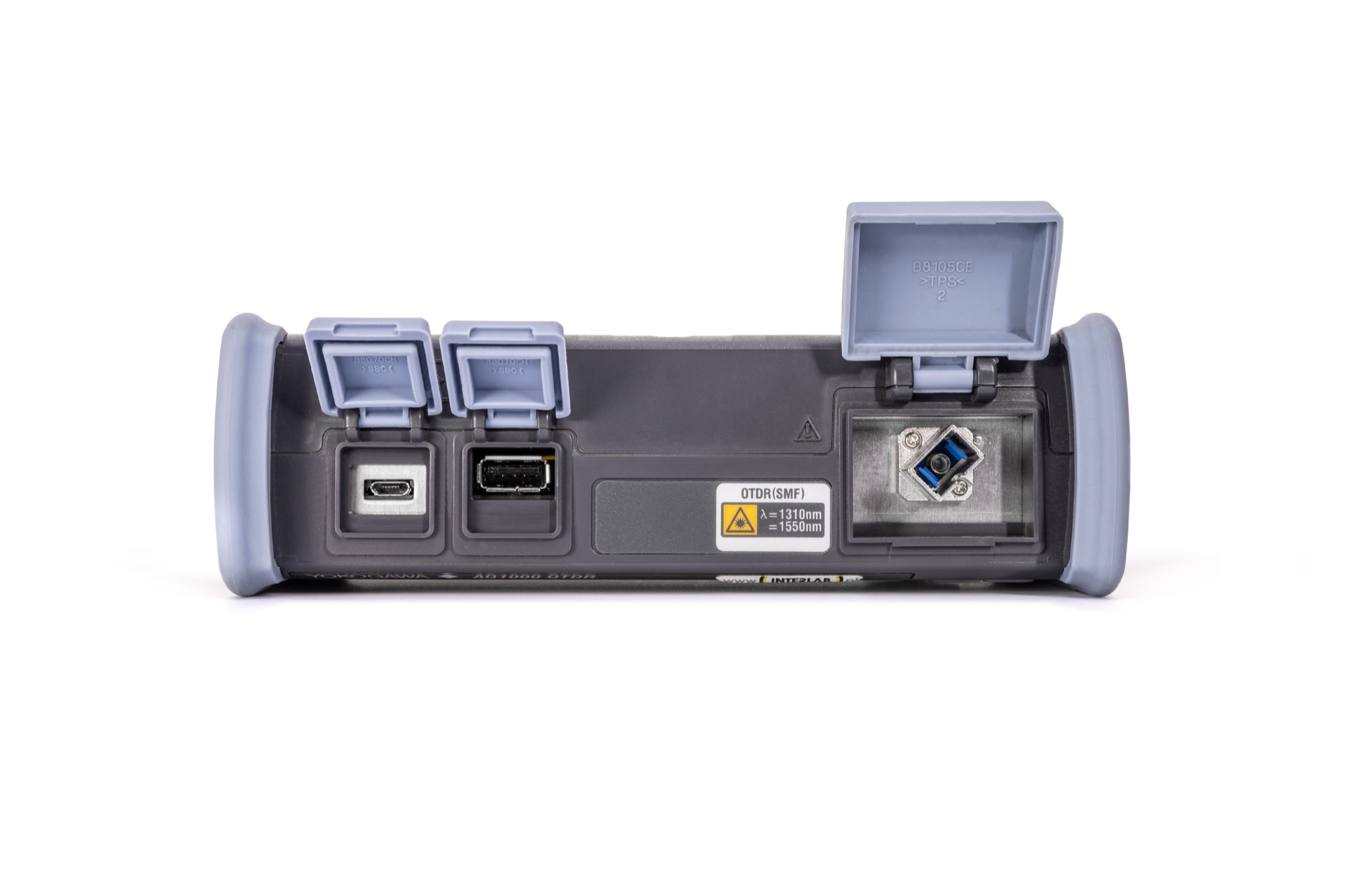

Interfejsy

Filmy
