Pomiar OTDR dwukierunkowy – dlaczego reflektometr musi mierzy ć z obu stron?

Pomiar OTDR dwukierunkowy – dlaczego reflektometr musi mierzyć z obu stron?

Pomiar reflektometryczny OTDR jest podstawowym narzędziem oceny jakości instalacji światłowodowych. Pozwala zlokalizować zdarzenia na trasie kablowej, zmierzyć ich tłumienie i reflektancję — bez konieczności dostępu do drugiego końca linii. Jednak wielu instalatorów popełnia jeden krytyczny błąd: wykonuje pomiar tylko z jednej strony. W tym artykule wyjaśniamy matematycznie, dlaczego taki wynik jest niekompletny i może być mylący.

Zasada działania OTDR — co tak naprawdę mierzy reflektometr?

Reflektometr optyczny (OTDR – Optical Time-Domain Reflectometer) wysyła do linii krótkie impulsy laserowe i rejestruje poziom światła powracającego. Wrócone światło pochodzi z dwóch źródeł: rozproszenia wstecznego Rayleigha — ciągłego w całym włóknie — oraz odbić od zdarzeń, czyli złącz, konnektorów i spawów. Dzięki znajomości prędkości światła w włóknie (IOR – Index of Refraction) reflektometr przelicza czas powrotu sygnału na odległość.

Schemat zasady działania OTDR: impuls laserowy, rozproszenie wsteczne i odbicia od zdarzeń na trasie kablowej

Krzywa reflektometryczna — tzw. reflektogram — to wizualizacja poziomu rozproszenia wstecznego w funkcji odległości. W miejscach zdarzeń (spawy, złącza) widać wyraźne skoki poziomu krzywej, których wielkość odpowiada tłumieniu zdarzenia.

Schematyczny reflektogram: linia ciągła = poziom rozproszenia wstecznego, skoki = tłumienie zdarzeń

Jak reflektometr wyznacza tłumienie zdarzenia?

Tłumienie zdarzenia to różnica poziomu rozproszenia wstecznego bezpośrednio przed i za zdarzeniem. Reflektometry używają dwóch głównych metod wyznaczania tego poziomu.

Metoda TPA (Two Point Approximation)

Dwa markery ustawiane są punktowo — jeden przed zdarzeniem, jeden za. Reflektometr wylicza tłumienie jako różnicę poziomów dokładnie w miejscach ustawienia markerów.

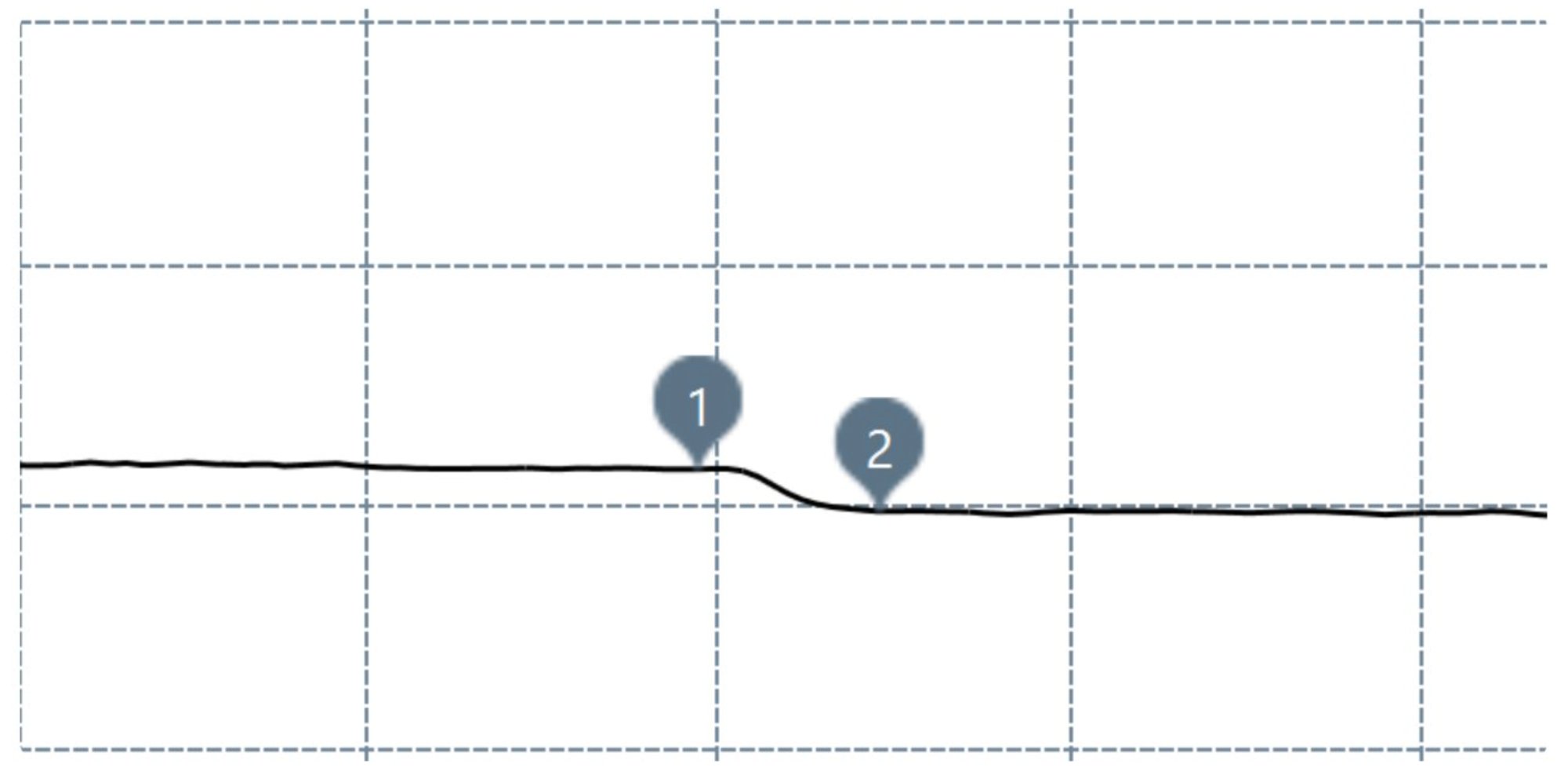

Metoda TPA: marker 1 przed zdarzeniem, marker 2 za zdarzeniem. OTDR oblicza różnicę poziomów.

Reflektometr raportuje wynik jako różnicę poziomów między markerami 1 i 2:

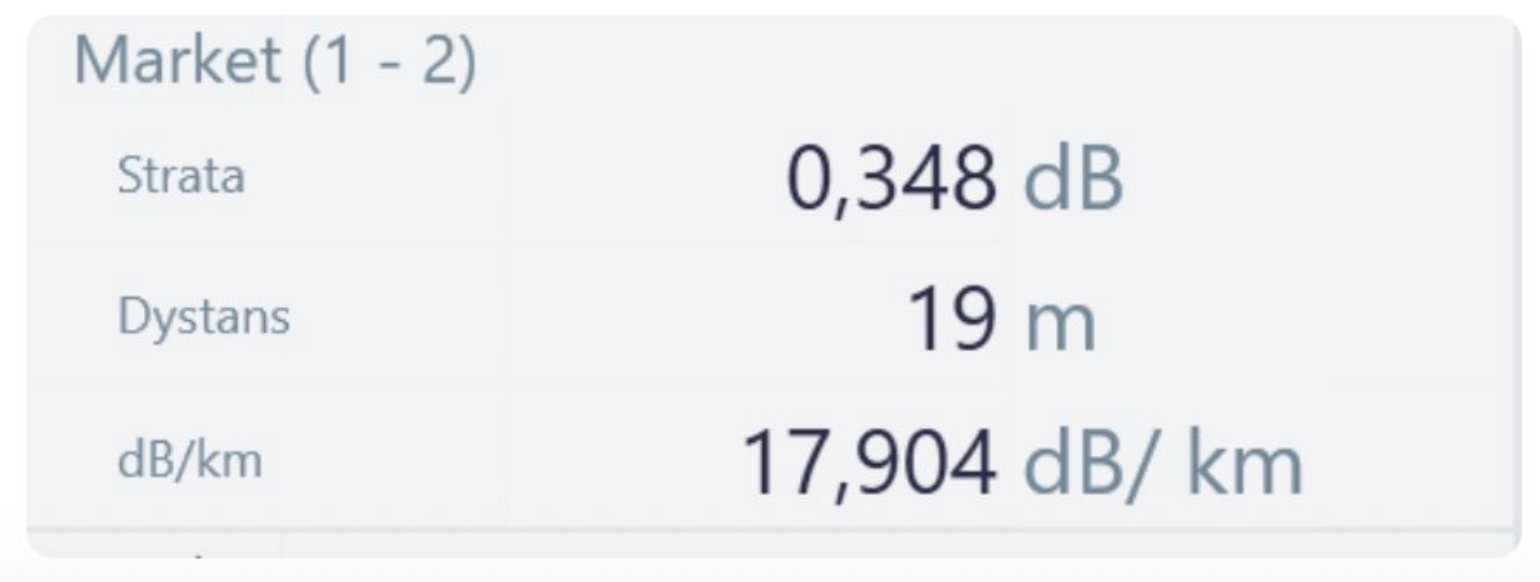

Odczyt TPA: strata 0,348 dB na dystansie 19 m — to średniowaną wartość lokalnej szumowej krzywej, nie rzeczywiste tłumienie zdarzenia.

Problem tej metody ujawnia się przy większym powiększeniu. Krzywa reflektometryczna nigdy nie jest doskonała — ma lokalne minima i maksima wynikające z szumu optycznego. Ustawienie markera w lokalnym minimum lub maksimum powoduje błąd odczytu, który przy spawach 0,00–0,05 dB jest znaczący:

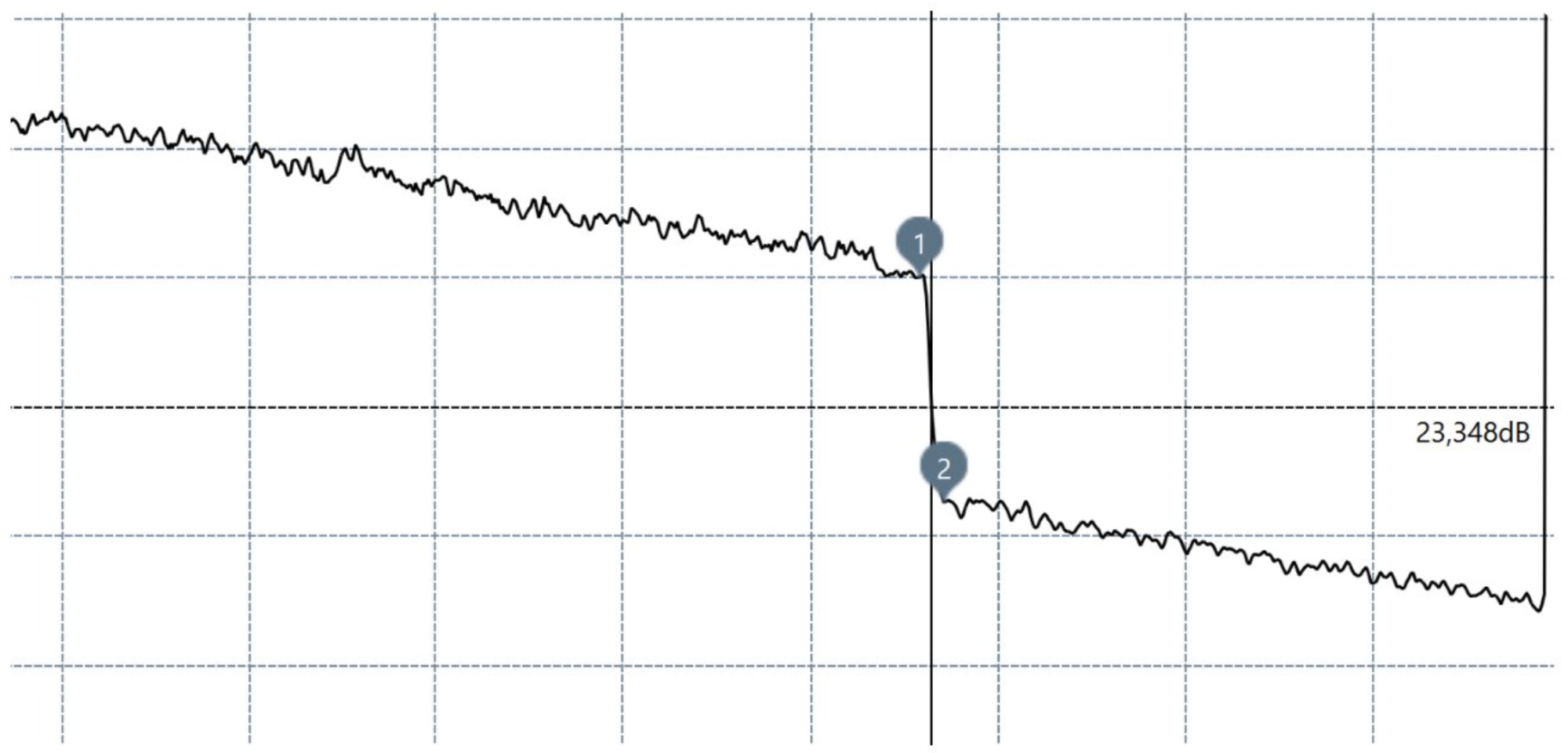

Przy większym powiększeniu: ta sama pozycja markerów, ale marker 1 trafił w lokalne maksimum a marker 2 w minimum — wynik 23,348 dB jest całkowicie błędny.

Metoda LSA (Least Square Approximation)

Zamiast punktów, definiujemy odcinki przed i za zdarzeniem. Program uśrednia poziom na każdym odcinku metodą najmniejszych kwadratów — eliminując wpływ lokalnych min/max krzywej. Jest to metoda dokładniejsza i zalecana przy pomiarach spawów o niskim tłumieniu.

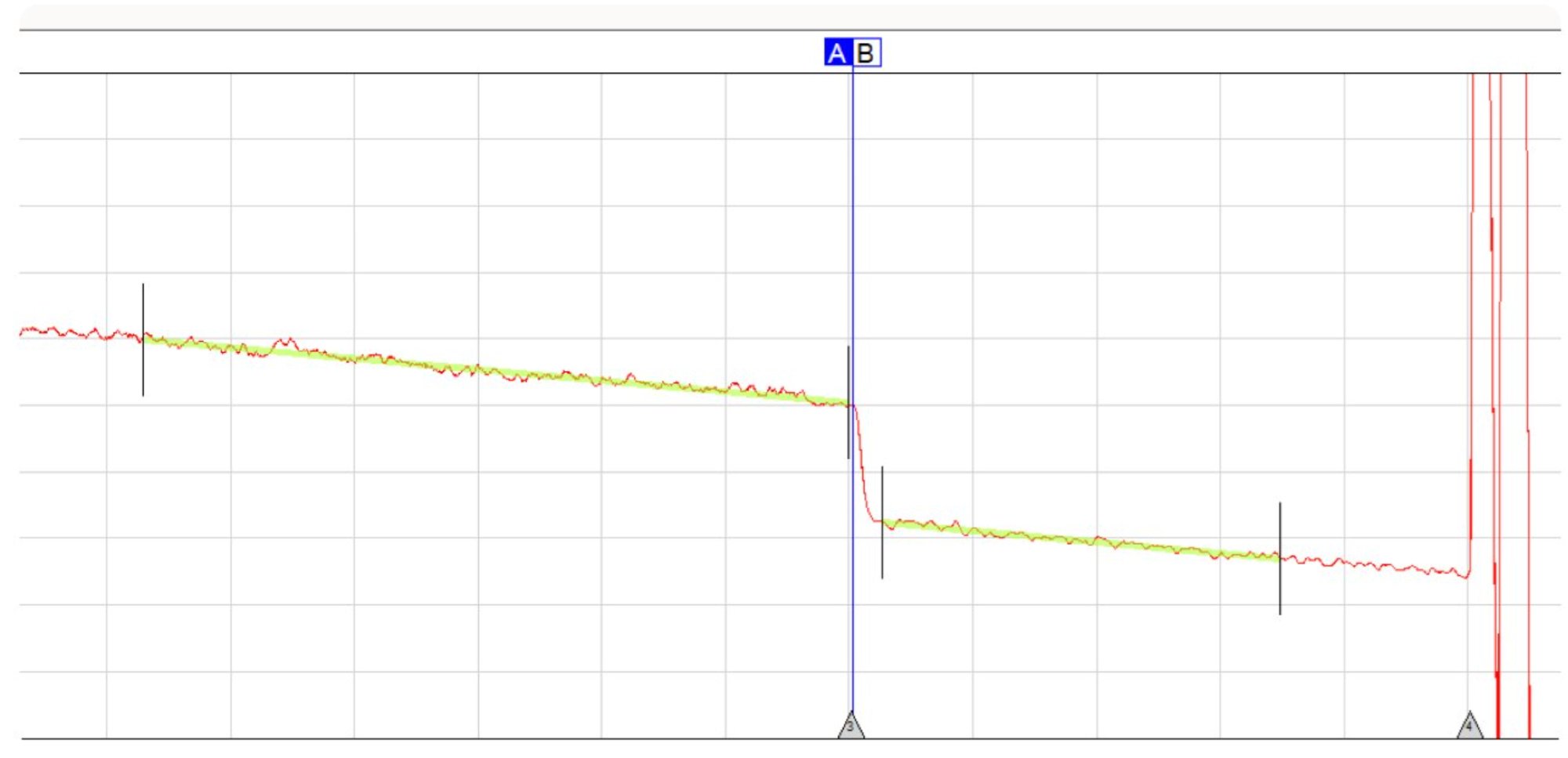

Metoda LSA: zielone odcinki to uśredniona krzywa (LSA). Poziom mierzony między nimi jest znacznie bardziej powtarzalny niż przy TPA.

Czy poziom rozproszenia jest taki sam w każdym włóknie?

Tu tkwi sedno problemu z pomiarem jednostronnym. Poziom rozproszenia wstecznego — BSL (Backscatter Level) — zależy od dwóch czynników fizycznych włókna:

• Składu chemicznego szkła — domieszki (np. german) zwiększają niejednorodnaści i poziom rozproszenia Rayleigha

• Średnicy pola modu (MFD – Mode Field Diameter) — większy rdzeń = więcej niejednorodnaści = wyższy BSL

W praktyce dwa włókna tego samego typu (np. G.652.D), od różnych producentów lub nawet z różnych bel tego samego producenta, mogą mieć różne poziomy rozproszenia. To normalny stan rzeczy — i właśnie tu pojawia się problem przy pomiarze jednostronnym. Szczególnie wyraźnie widać to na tzw. wstawkach, czyli odcinkach kabla wciętych przy usuwaniu uszkodzeń:

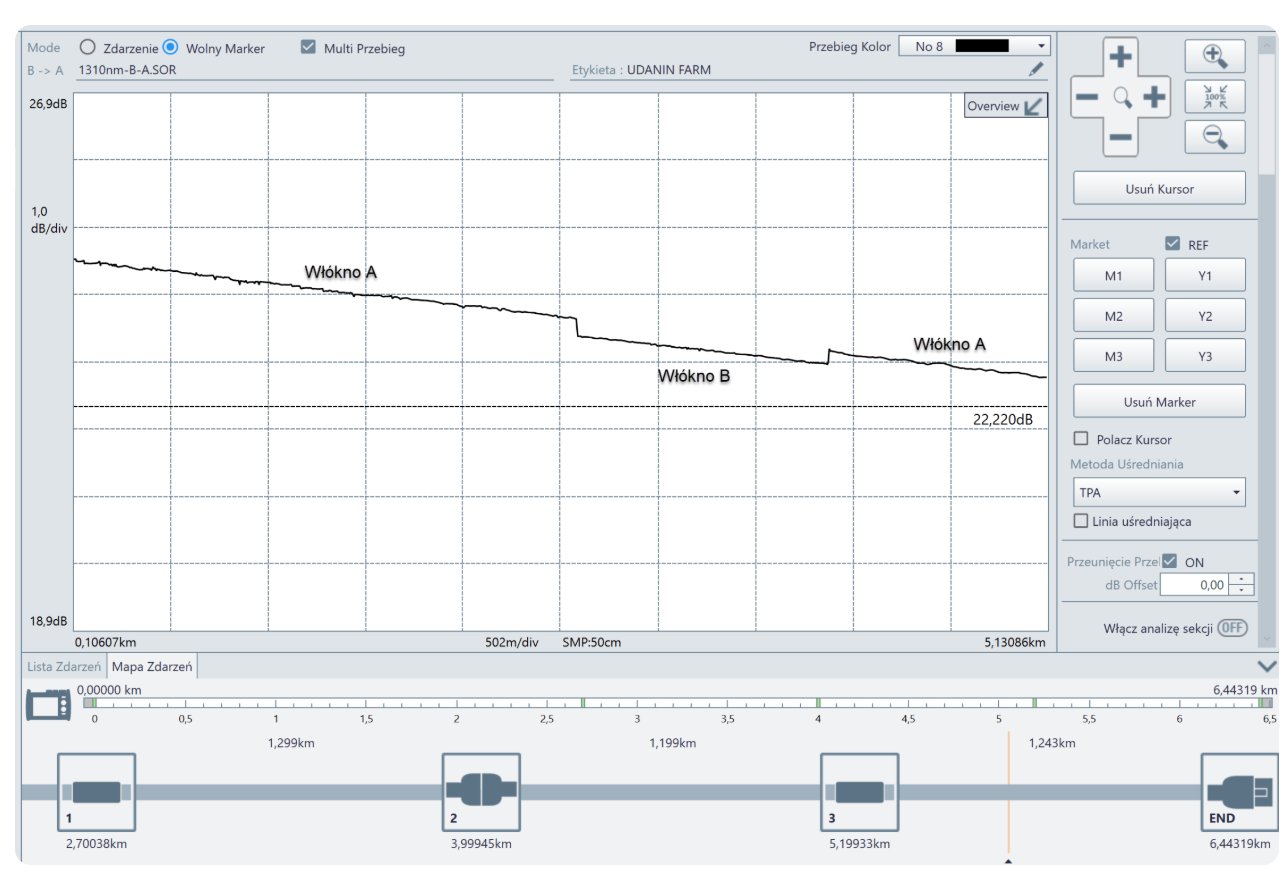

Wyraźne obniżenie poziomu krzywej na całym odcinku wstawki — to różnica BSL między włóknem A i B, nie efekt złego spawu.

Pozorne podbicie — czym jest i dlaczego dezorientuje?

Wyobraźmy sobie spaw łączący włókno A (niższy BSL) z włóknem B (wyższy BSL). Mierzony z kierunku A reflektometr „wchodzi” w włókno B, które świeci mocniej — krzywa skacze w górę. To tzw. pozorne podbicie: reflektometr raportuje ujemne tłumienie, choć spaw był idealny.

Kluczowa zasada: Zdarzenie nie może mieć ujemnego tłumienia w rzeczywistości. Pozorne podbicie wynika wyłącznie z różnych BSL łączonych włókien. Co więcej — im lepszy spaw (mniejsze własne tłumienie), tym wyraźniejsze podbicie przy różnych BSL!

Matematyczne wyprowadzenie wzoru na tłumienie zdarzenia

To co reflektometr raportuje w jednym kierunku składa się z dwóch składowych: rzeczywistego tłumienia zdarzenia i różnicy BSL. Przy pomiarze z jednej strony mamy jedno równanie z dwiema niewiadomymi — nierozwiązywalne. Dopiero pomiar z drugiej strony daje drugie równanie:

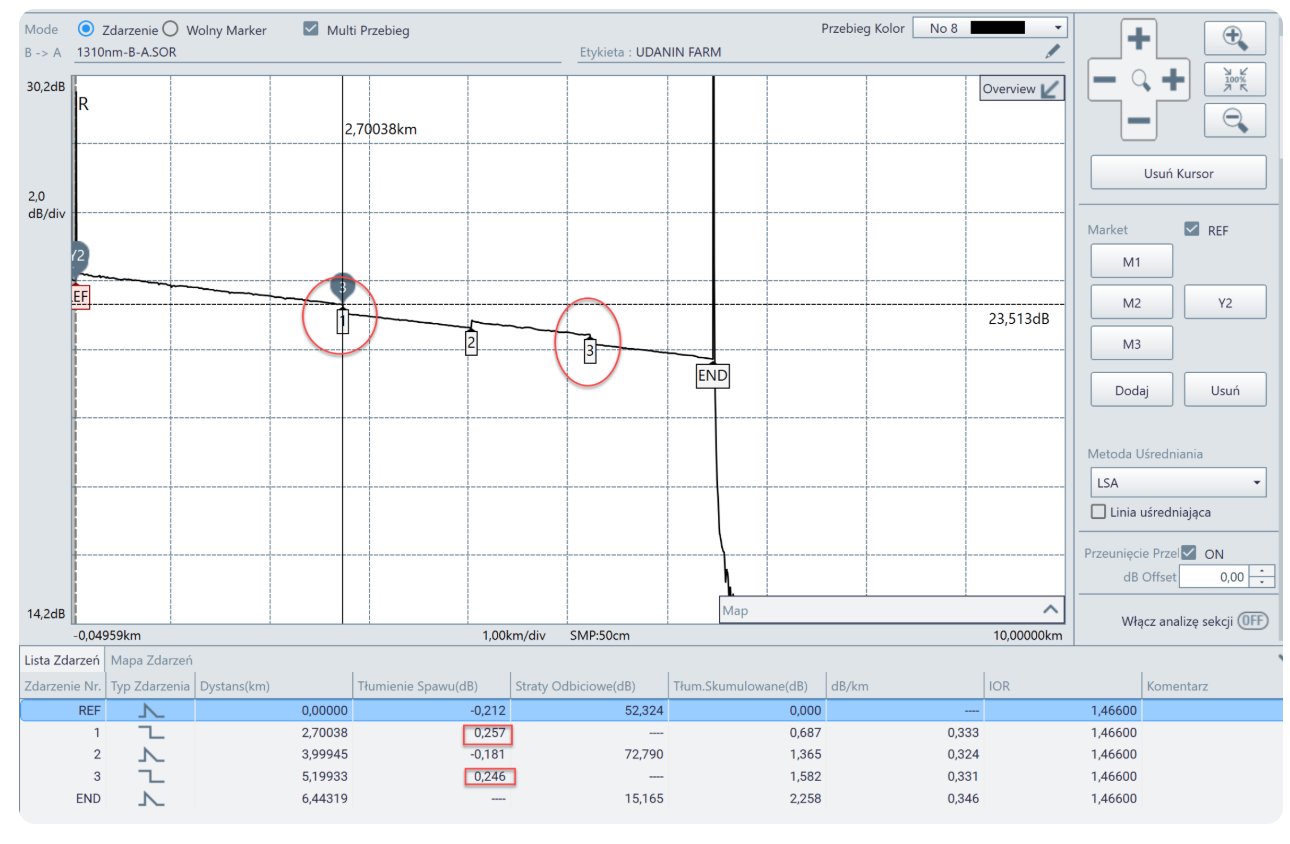

Pomiar B→A metodą LSA: zdarzenia 1 i 3 (zaznaczone czerwoną ramką) mają tłumienia 0,257 dB i 0,246 dB — za duże.

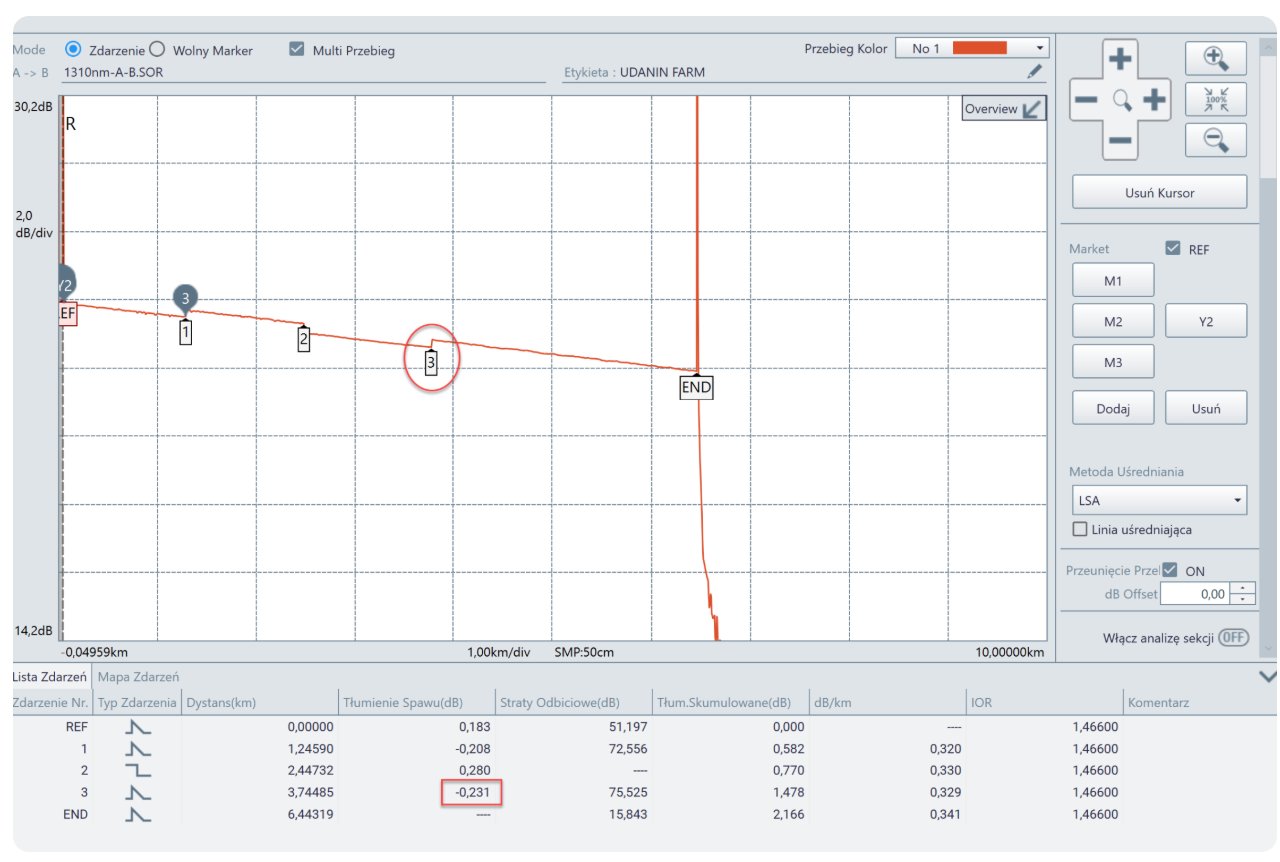

Pomiar A→B metodą LSA: to samo zdarzenie (nr 3, odpowiadające nr 1 z poprzedniego pomiaru) raportuje -0,231 dB — pozorne podbicie.

Mamy zatem układ dwóch równań:

Tłum_zdarzenia + Roznica_BSL	= 0,257 dB	(pomiar B→A)
Tłum_zdarzenia − Roznica_BSL	= -0,231 dB	(pomiar A→B)

Po dodaniu obu równań Roznica_BSL się eliminuje, a tłumienie zdarzenia to po prostu średnia arytmetyczna wyników z obu kierunków:

Matematyczne wyprowadzenie: różnica BSL się eliminuje, zostaje czyste tłumienie zdarzenia

W naszym przykładzie: Tłumienie = (-0,231 + 0,257) / 2 = 0,013 dB — bardzo dobry spaw. Potwierdza to analiza dwukierunkowa wykonana bezpośrednio w oprogramowaniu:

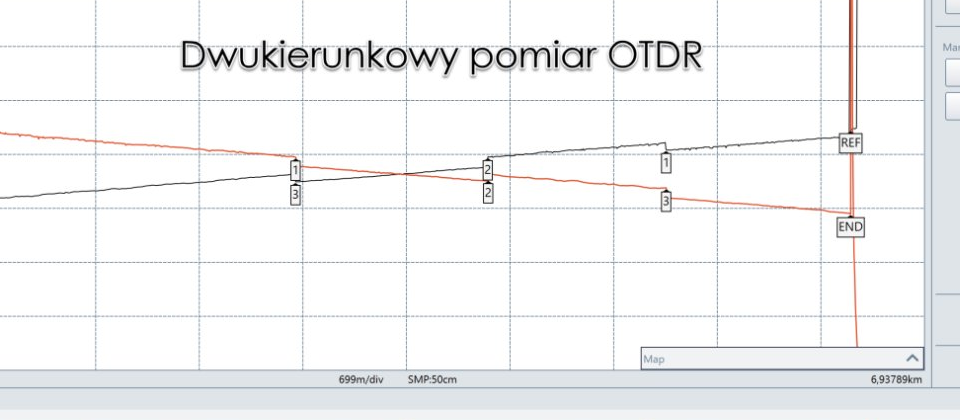

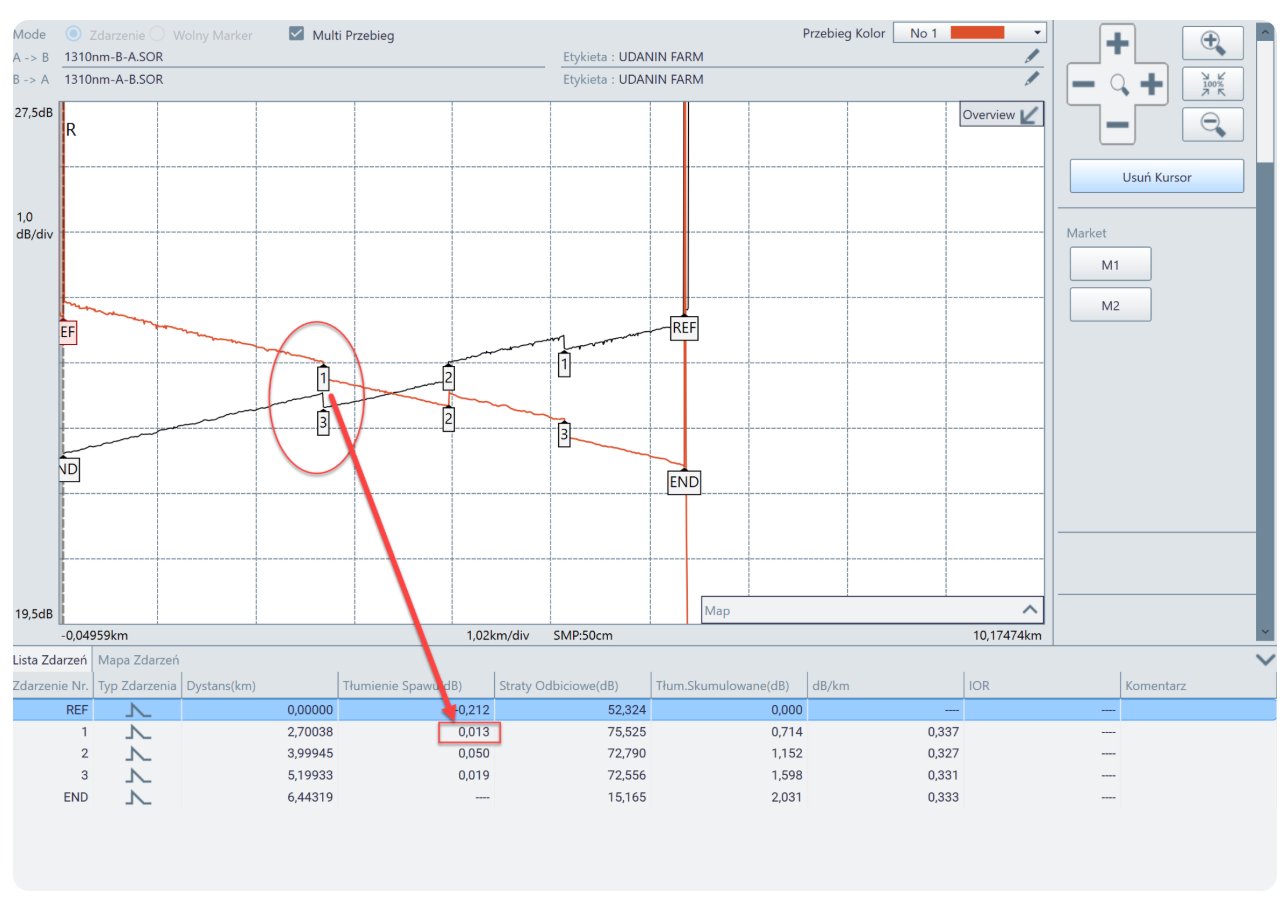

Analiza dwukierunkowa: oba przebiegi na jednym ekranie. Tabela zdarzeń pokazuje uśrednione wartości — zdarzenie 1 ma 0,013 dB, dokładnie tyle co wyliczyło ręczne obliczenie.

7 rzeczy które warto zapamiętać

• Pomiar dwukierunkowy to jedyna metoda wyznaczenia rzeczywistego tłumienia zdarzenia metodą OTDR. Jednostronny wynik zawsze jest obarczony błędem różnicy BSL.

• Pozorne podbicie nie świadczy o złym spawie. Wynika z różnych BSL włókien — co jest normą. Im lepszy spaw, tym większe podbicie przy różnych BSL!

• Tłumienie zdarzenia w rzeczywistości zawsze jest nieujemne. Ujemna średnia z pomiaru dwukierunkowego to sygnał do sprawdzenia pozycji markerów.

• Metoda LSA jest dokładniejsza niż TPA — szczególnie przy spawach 0,00–0,05 dB, gdzie błąd TPA może przekroczyć mierzoną wartość.

• Pojawienie się podbicia nie ma nic wspólnego z jakością spawarki — zależy wyłącznie od włókien i ich BSL.

• Przy dokumentowaniu tłumienia złącz i konnektorów musisz mieć dostęp do obu końców linii i wykonać pomiary w obu kierunkach.

• Używaj włókna rozbiegowego tego samego typu co włókno na trasie, by uniknąć zafłaszowania wyników przy pierwszym zdarzeniu.

Reflektometr Yokogawa AQ7290 — pomiar dwukierunkowy w praktyce

Opisane techniki — analizę dwukierunkową, metodę LSA i automatyczne uśrednianie wyników — realizuje wprost oprogramowanie nowoczesnych reflektometrów. Yokogawa AQ7290 dostępny w ofercie Interlab obsługuje pełną analizę dwukierunkową z importem plików SOR, wizualizacją obu przebiegów na jednym wykresie i automatycznym wyliczeniem średniej tłumień dla każdego zdarzenia.

Funkcja	Yokogawa AQ7290
Analiza dwukierunkowa (import 2x SOR)	Tak
Metoda LSA (Least Square Approximation)	Tak
Automatyczne uśrednianie wyników A→B i B→A	Tak
Multi Przebieg — wiele SOR na jednym wykresie	Tak
Eksport raportów PDF z wynikami dwukierunkowymi	Tak
