Optyczny analizator modulacji

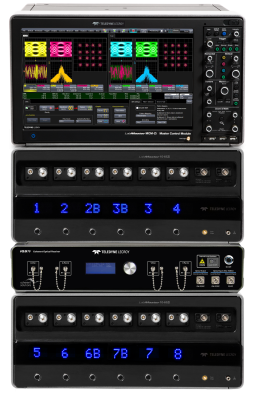

Nasze optyczne odbiorniki IQS42 orazIQS70 zintegrowane są z serią oscyloskopów czasu rzeczywistego LABMaster 10Zi-A firmy TeledyneLeCroy, aby zapewnić szerokość pasma systemu na poziomie 65GHz do analizy modulacji optycznej sygnałów o podwójnej polarności do 130 GB. Oprogramowanie Optical-LinQ zapewnia rzeczywistą w czasie kalibrację oraz kontrolę nad odbiornikiem optycznym oraz wachlarz podglądów i parametrów analitycznych.

Wiodąca w branży przepustowość systemu
70GHz – owy odbiornik optyczny IQS70 w parze z oscyloskopem LabMaster 10-65Zi-A umożliwiają analizę sygnałów do 130GBaug współczynnika.
W przypadku aplikacji o niższym współczynniku, spójny optyczny odbiornik IQS43 o częstotliwości 42GHz zapewnia analizę szybkości symboli do 72GBaud dla DP-16QAM lub DP-QPSK, gdy jest stosowana w LABGasterze 10-36Zi-A 36 GHz.

Całkowicie skalowalna architektura
Dzięki szybkiej transmisji danych optycznych, wymagania sprzętowe są rozległe i ciągle się zmieniają. Krytycznym jest, aby analizator modulacji optycznej mógł być skalowalny, w celu uwzględnienia zmian w transmisji danych. Jest to rozwiązanie, które można łatwo uaktualnić i uzupełnić, aby sprostać przyszłym wyzwaniom testowym.

Bezproblemowa architektura systemu
Urządzenie wykorzystuje architekturę systemu, która umożliwia łączenie spójnego odbiornika optycznego z dowolnym kompatybilnym oscyloskopem TeledyneLeCroy bez konieczności fabrycznej kalibracji.  Wszystkie wymagane kalibracje wbudowane są w odbiornik i wykonywane w czasie pomiaru. Taka architektura umożliwia łatwą ścieżkę uaktualnienia w przemyśle – dodaj do modułu oscyloskopu dodatkowy lub szybszy odbiornik IQS oraz wznów analizę.

Bezproblemowa konfiguracja wielu modułów
Architektura LeCroyChannelSync zapewnia doskonałą dokładność czasową według projektu. Wykorzystanie pojedynczego 10GHz-owego rozproszonego zegara dla wszystkich modułów akwizycji umożliwia najniższy przepływ między wszystkimi kanałami. Najprostsza integracja oraz połączenie oraz najwyższe zaufanie do wyników. Wyświetlacz pojedynczego oscyloskopu zapewnia łatwy dostęp do wszystkich kanałów i wyników analizy, niezależnie od ilości modułów.

Bezproblemowa integracja oprogramowania
Optical-LinQ to intuicyjne I całkowicie zintegrowane oprogramowanie służące do analizy modulowanych sygnałów optycznych. Działa całkowicie w interfejsie użytkownika LabMaster 10Zi-A. Żadna inna OMA na rynku nie oferuje tak zintegrowanej kontroli zarówno oscyloskopu jak i spójnego odbiornika. Optical-LinQ zapewnia całkowicie zautomatyzowane sterowanie odbioenikiem IQS, algorytmami odzyskiwania fazy, demultipleksowaniem polaryzacji oraz wyczerpującą liczbą wyświetlaczy i parametrów analizy modulacji.
