„Ekspert potrzebuje informacji z pomiaru, czyli ekspert powinien stosować czujniki, a nie wskaźniki”

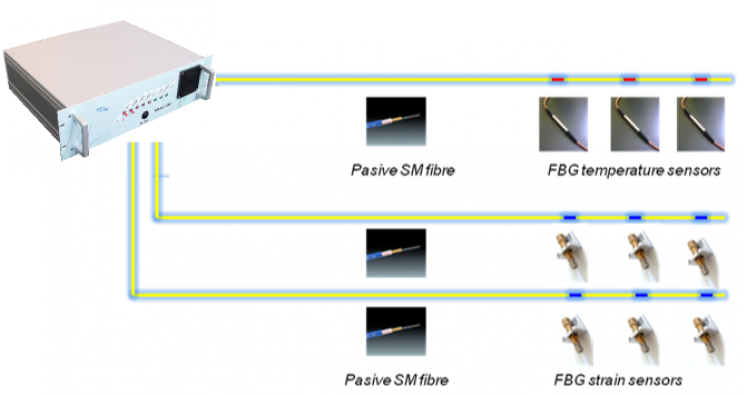

Podstawowymi elementami systemu monitorowania są: jednostka odczytująca (interrogator), transmisja (pasywna) światłowodów (kabli) do transmisji informacji i czujników FBG.
Czujniki światłowodowe wytwarzane są tak jak standardowe światłowody. Jedyną różnicą jest ich pokrycie, które jest wykonane z materiału o dużej przyczepności i dużym współczynniku tarcia, czego skutkiem jest eliminacja poślizgu w miejscu mocowania czujnika. Taki czujnik ma możliwość odkształcania się w taki sposób, jak monitorowana konstrukcja. Czujniki światłowodowe są odporne na zakłócenia elektromagnetyczne, nie występuje zasilanie elektryczne oraz wystęuje możliwość transmisji sygnału optycznego na duże odległości.
Do monitorowania stosuje się czujniki:
- siatkowe Bragga (FBG)
- interferometryczne Fabry-Perot'a (EFPI)
-SOFO
- wykorzystujące rozproszenie Brillouina w światłowodzie
Sposoby mocowania czujników w konstrukcji:
- zgrzewanie punktowe (stalowe kratownice, zbiorniki i kolumny)
- przykręcanie (zewnętrzne ściany, skały)
- klejenie (rurociągi, zbiorniki gazu)
- zalewanie w betonie (w trakcie wylewania konstrukcji)
- wklejanie w otworach (ściany tuneli, skarpy, tamy).

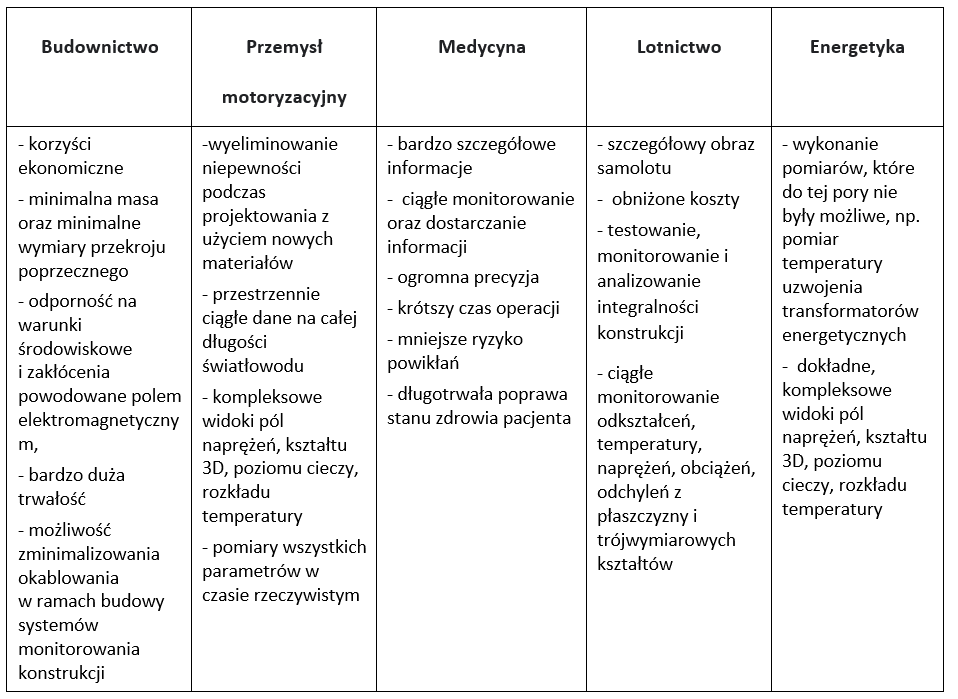

Czujniki światłowodowe mają szeroką gamę zastosowań, gdyż wykorzystywane są w wielu branżach: od elektrotechniki, przez przemysł, aż po branżę spożywczą i medycynę. Technologia światłowodowa stosowana jest główne przy aparaturze kontrolnej oraz pomiarowej, jak również jako medium transmisyjne.
