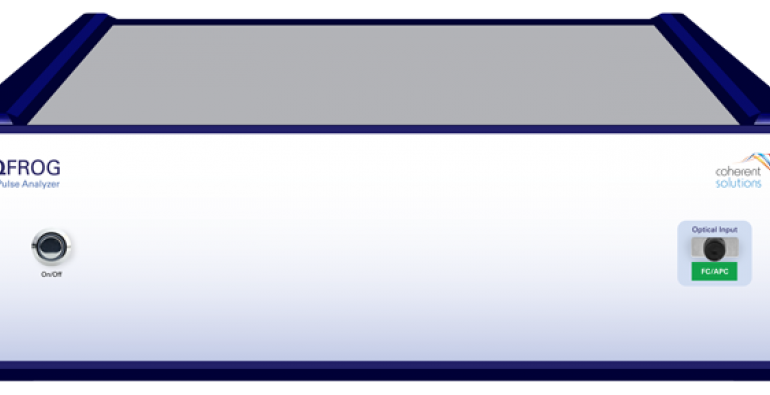

IQFROG o długości fali 1µm doskonale nadaje się do impulsów laserowych naniesionych do impulsowego wzmocnienia impulsowego (CPA) i IQFROG 1,5µm dla laserów światłowodowych i pikosekundowych pulsów w światłowodzie.
IQFROG 1µm
- Zakres długości fali impulsów wejściowych: 1000nm-1100nm
- Pomiar natężenia i fazy dla impulsów od 300fs do 50ps
- Pomiar autokorelacji do impulsów 50ps
IQFROG 1,5µm- Zakres długości fali impulsów wejściowych:1520nm- 1610nm
- Idealny do laserów światłowodowych w paśnie C&L
- Pomiar natężenia i fazy dla impulsów od 300fs do 50ps
- Pomiar autokorelacji do impulsów 50ps
Cechy:-Wysoka spektralna rozdzielczość
Technika pomiarowa FROG wymaga pomiaru drugiej harmonicznej. Rozdzielczość pomiaru spektralnego często ograniczona jest przez szerokość impulsu, którą może zmierzyć analizator impulsów, z kolei większość konkurencyjnych produktów może mierzyć impulsy o czasie trwania jednego pulsu poniżej 1ps. IQFROG posiada wbudowany spektrometr o wysokiej rozdzielczości, umożliwiający pomiar impulsów o ograniczonej częstotliwości o szerokości 10ps lub szerszej, jeśli impuls ma częstotliwość sygnału.
-Długi czas skanowania
IQFROG wykorzystuje długi okres translacji mechanicznej, który zapewnia zakres skanowania do 200ps w celu umożliwienia pomiaru autokorelacji impulsów o długości do 50ps. Jest jednym z nielicznych na rynku analizatorów, który może mierzyć tak szerokie impulsy piko sekundowe, jak również krótkie impulsy o szerokości do 300fs. Konkurencyjna technika SPIDER jest ograniczona do pomiaru impulsów większych niż 1ps.
-Funkcja autokorelacji
IQFROG może skanować i zapisywać sygnał autokorelacyjny, nawet gdy jest on zbyt szeroki (o bardzo wąskiej szerokości widmowej). IQFROG może być używany jako autokorelator i mierzy impulsy do 50ps.
-Złącze wejściowe
Złączone wejście sprawia, że łatwiej sprzęgać wiązkę eliminując konieczność ręcznego ustawiania. IQFROG jest najprostrzym w obsłudze optycznym analiozatorem widma dostępnym na rynku.
-Całkowita kontrola oprogramowania
Mechaniczne sterowanie, wyrównanie i strojenie przez oprogramowanie. Brak potrzeby ręcznego ustawiania.
Zastosowania:IQFROG jest najlepszym wyborem na rynku do celów:
- Badania światłowodu domieszkowanego erbem
- Charakterystyka impulsu „lasera siewnego”?
- Charakterystyka łącza szybkiej komunikacji
- Optymalizacja kompensacji dyspersji
- Charakterystyka elementów eptoelektronicznych
- Charakterystyka Solitonu

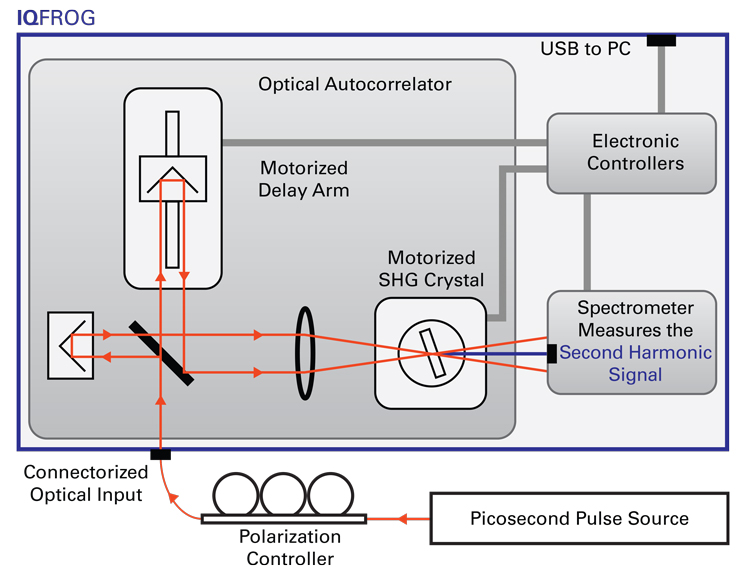

Jak to działa?
Impulsowy przetwornik optyczny jest autokorelatorem otrzymanym poprzez generację drugiej harmonicznej (SHG). Może to rozwiązać pomiar impulsów pod pikosekundowych, ponieważ nie jest ograniczony przez czas odpowiedzi detektora. W każdej pozycji opóźnienia na sygnale autokorelacyjnym mierzone jest pełne widmo drugiej harmonicznej, jednocześnie rejestrując charakterystykę widmową i czasową impulsu. Spektrogram jest dwuwymiarowym wykresem widma drugiej harmonicznej w funkcji opóźnienia. Po zmierzeniu widma, włączany jest szybki algorytm odzyskiwania, aby odzyskać wszystkie charakterystyki impulsu, w tym kształt, spektrum i opóźnienie grupowe.

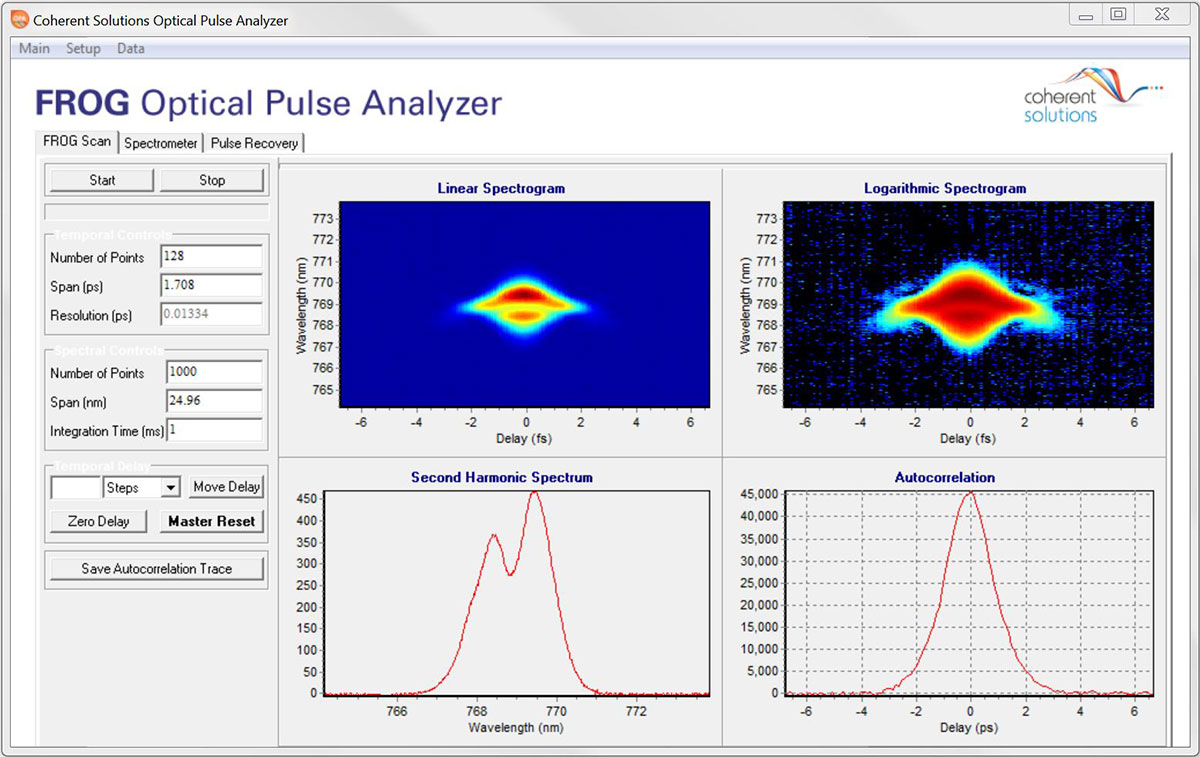

Interfejs oprogramowaniaIQFROG przychodzi z dedykowanym oprogramowaniem – Optical Pulse Analyzer (OPA), który kontroluje mierzy i nagrywa pulsy przy użyciu przyjaznemu użytkownikowi graficznemu interfesu.
