⇒ Prosta obsługa, w pelni automatyczna analiza sieci ⇒ Pomiar SmartAuto ze zmiennymi długościami impulsów ⇒ Wynik pomiaru w formie diagramy sieci w celu łatwiejszej interpretacji ⇒ Opatentowana technologia 3-fal pomiarowych z filtrem w jednym porcie ⇒ Pomiar przez splittery o podziale nawet 1x128
⇒ Krótkie strefy martwe, w tym strefa martwa PON
⇒ Doskonała dynamika przy krótszych impulsach
⇒ Ekran dotykowy z powłoką przeciw-refleksyjną
⇒ Model z falami serwisowymi 1650nm
⇒ Wbudowane stabilizowane źródło światła/miernik mocy (opcja)

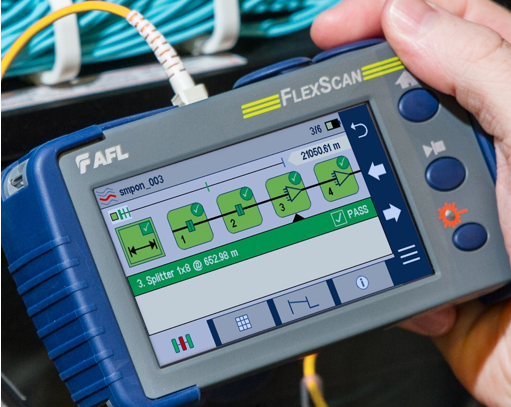

Opracowana przez firmę AFL technologia SmartAuto™, będąca standardowym wyposażeniem wszystkich urządzeń FlexScan, pozwala na w pełni automatyczne pomiary nawet najbardziej zaawansowanych linii światłowodowych, wykorzystując do tego zaawansowane algorytmy oraz pomiary ze zmiennymi długościami impulsów. Dzięki temu, podczas pojedynczego pomiaru reflektometr może dokładnie charakteryzować zarówno blisko od siebie oddalone zdarzenia (pomiary impulsami krótkimi) oraz np. przechodzić przez splittery o wysokim stopniu podziału (długie impulsy) Zarządzaniem prezentacją wyniku końcowego, będącego złożeniem wielu pomiarów zajmuje się algorytm LinkMap® . LinkMap® na bieżąco podczas wykonywania pomiarów buduje graficzny diagram sieci, z interpretacją typów zdarzeń takich jak spawy/złącza/zagięcia/splittery oraz po wykonanym pomiarze dokonuje interpretacji parametrów sieci pod kątem międzynarodowych standardów lub reguł użytkownika. Reflektometr ocenia stan poszczególnych zdarzeń jako dobre/złe (zielone/czerwone), lub jako błąd krytyczny w przypadku zdarzeń o wyjątkowo złych parametrach (kolor czarny). Konfiguracja pomiaru nie wymaga żadnych umiejętności pomiarowych, test wykonywany jest w pełni automatycznie, niezwykle szybko a całą analizą pomiaru zajmuje się aplikacja SmartAuto™.

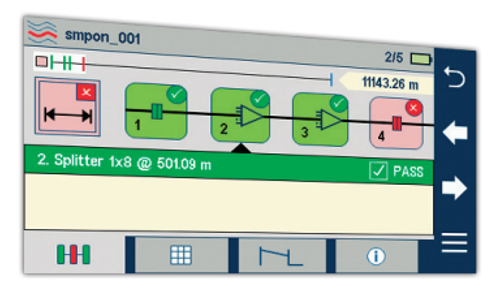

Rys. Widok mapy sieci w technologii LinkMap®
System SmartAuto™ doskonale sprawdza się na sieciach punkt-punkt, jak też na sieciach PON podczas pomiarów splitterów z podziałem nawet 1x128. Pomiar SmartAuto™ może być też łatwo wykorzystany do raportowania, ponieważ jest wynik zapisać można w postaci standardowego pliku .SOR. Wynik pomiaru prezentowany jest w prostej formie graficznej, z łatwym dostępem do parametrów zdarzeń oraz do widoku krzywej reflektometrycznej – co jest niezwykle istotne dla zaawansowanych użytkowników i w odróżnieniu do wielu rozwiązań konkurencyjnych pozwala na znacznie większą elastyczność.

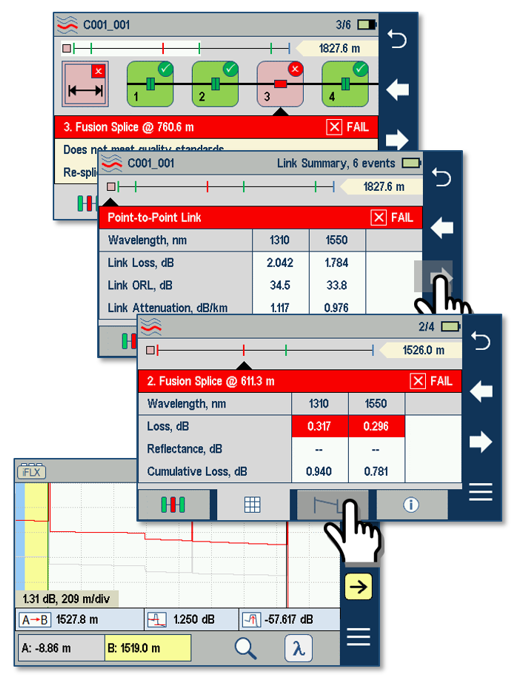

Rys. Różne tryby widoków oprogramowania SmartAuto™. Urządzenie w Polskiej wersji językowej.
Standardowo na wyposażeniu każdego urządzenia FlexScan znajduje się także aplikacja reflektometru optycznego, pozwalająca na wykonywanie pomiarów w trybie ekspert, z możliwością dowolnej konfiguracji parametrów pomiarowych takich jak dł. fali, dł. impulsu pomiarowego czy czas pomiaru. Dzięki temu FlexScan znajduje szerokie zastosowanie także w śród użytkowników profesjonalnych, ceniących sobie poręczność urządzenia oraz szybkość i stabilność pracy. Urządzenia FlexScan występują w wielu konfiguracjach, różniąc się od siebie ilością fal pomiarowych, opcjami sprzętowymi oraz parametrami optycznymi:
FS200-50: wersja z falą 1550nm, przeznaczona jako tanie urządzenie utrzymaniowe do sieci punkt-punkt, pozwalające na automatyczną lokalizację zdarzeń generujących tłumienie lub reflektancję, oraz pomiar tych wartości dla fali 1550nm.
FS200-60: wersja z falą 1650nm, przeznaczona jako tanie urządzenie utrzymaniowe do sieci FTTH/PON, pozwalające na automatyczną lokalizację zdarzeń generujących tłumienie lub reflektancję (także splitterów), oraz pomiar tych wartości dla fali 1650nm; wersja posiada wbudowany filtr do pomiaru linii aktywnych
FS200-100: wersja 1310/1550nm do sieci punkt-punkt, pozwalająca na pełniejszą charakteryzację parametrów zdarzeń oraz linii, lokalizację błędów i uszkodzeń oraz późniejszą dokumentację na dwóch dł. fali.
FS200-300: wersja 1310/1550nm o większej dynamice, optymalizowana pod kątem pomiaru sieci PON ze splitterami. Dzięki wysokiej dynamice wersja ta pozwala także na charakteryzację linii długich
FS200-304: wersja 1310/1550/1650nm z wbudowanym filtrem do pomiarów linii aktywnych. Wersja o wysokiej dynamice, optymalizowana pod kątem pomiarów sieci PON ze splitterami. Urządzenie posiada też opcję ServiceSafe™ polegającą na integracji w jednym porcie wszystkich 3 długości fal oraz zabudowanego filtra. Dzięki temu, urządzenie jest bezpieczne, odporne na błędy użytkownika oraz prostsze w obsłudze od rozwiązań konkurencyjnych.
Każda z wersji urządzenia standardowo wyposażona jest w wizualny lokalizator uszkodzeń (źródło światła czarownego 650nm). Dodatkowo każde urządzenie może być doposażone o opcję miernika mocy oraz źródła światła (zgodnie z falami OTDR) z opcją WaveID pozwalającą na wykonywanie pomiaru nawet na wielu długościach fali jednocześnie.

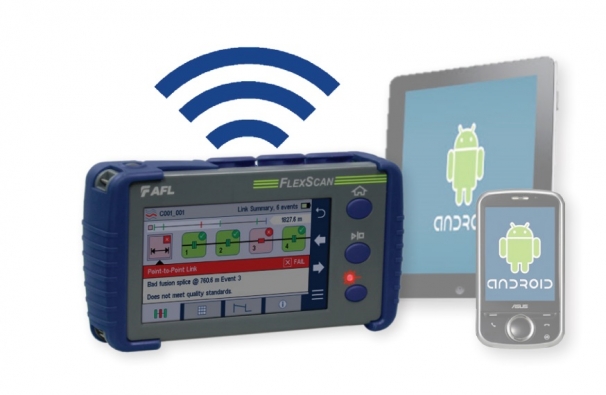

Urządzenia FlexScan, w zależności od konfiguracji mogą być wyposażone w łączność bezprzewodową WiFi oraz Bluetooth, za pośrednictwem których możłiwa jest komunikacja z urządzeniami peryferyjnymi, jak np. z w pełni automatyczną sondą inspekcyjną FOCIS Flex.

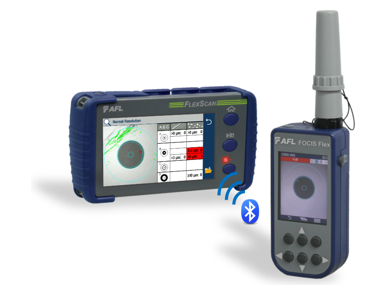

Rys. Połączenie reflektometru AFL FlexScan z sondą FOCIS Flex poprzez Bluetooth
Urządzenia FlexScan, dostępne są także w kilku opcjach wyposażenia dodatkowego:
Zestaw PLUS – W zestawie oprócz wyposażenia wersji BASIC znajduje się 150m rozbiegówka FiberRing, oraz urządzenie czyszczące One-click Cleaner.
Zestaw PRO – W zestawie oprócz wyposażenia wersji BASIC znajduje się sonda do inspekcji wideo FOCIS Flex z systemem automatycznego centrowania, ustawiania ostrości oraz analizą pass/fail stanu ferruli.
Zalety reflektometru Noyes AFL FlexScan OTDR
Analizując cechy, którymi charakteryzuje się reflektometr optyczny Noyes AFL FlexScan, można zauważyć, jak ważna w przypadku tego tupu urządzeń jest intuicyjność. Model AFL FlexScan to nie tylko pełna automatyzacja procesów czy diagramowa prezentacja umożliwiająca szybką interpretację. Reflektometr optyczny tworzy zwartą konstrukcję o dużych możliwościach technicznych, gwarantującą obsługę nawet bardziej zaawansowanych projektów pomiarowych. Uwagę zwraca również prostota ustawień pomiarowych.
Zapraszamy do zapoznania się z krótkim filmem prezentacyjnym:
Osoby zainteresowane produktem zachęcamy do kontaktu z działem handlowym w celu umówienia prezentacji lub wypożyczenia urządzenia do samodzielnych testów.
