Dobry wybór
FTTH, LAN i METRO
- instalacje abonenckie i dostępowe,
- włókna SM, MM, DSF, NZD i G.657,
- praca mobilna i ograniczona przestrzeń,
- kable drop oraz indoor dzięki napędowi 8 N.

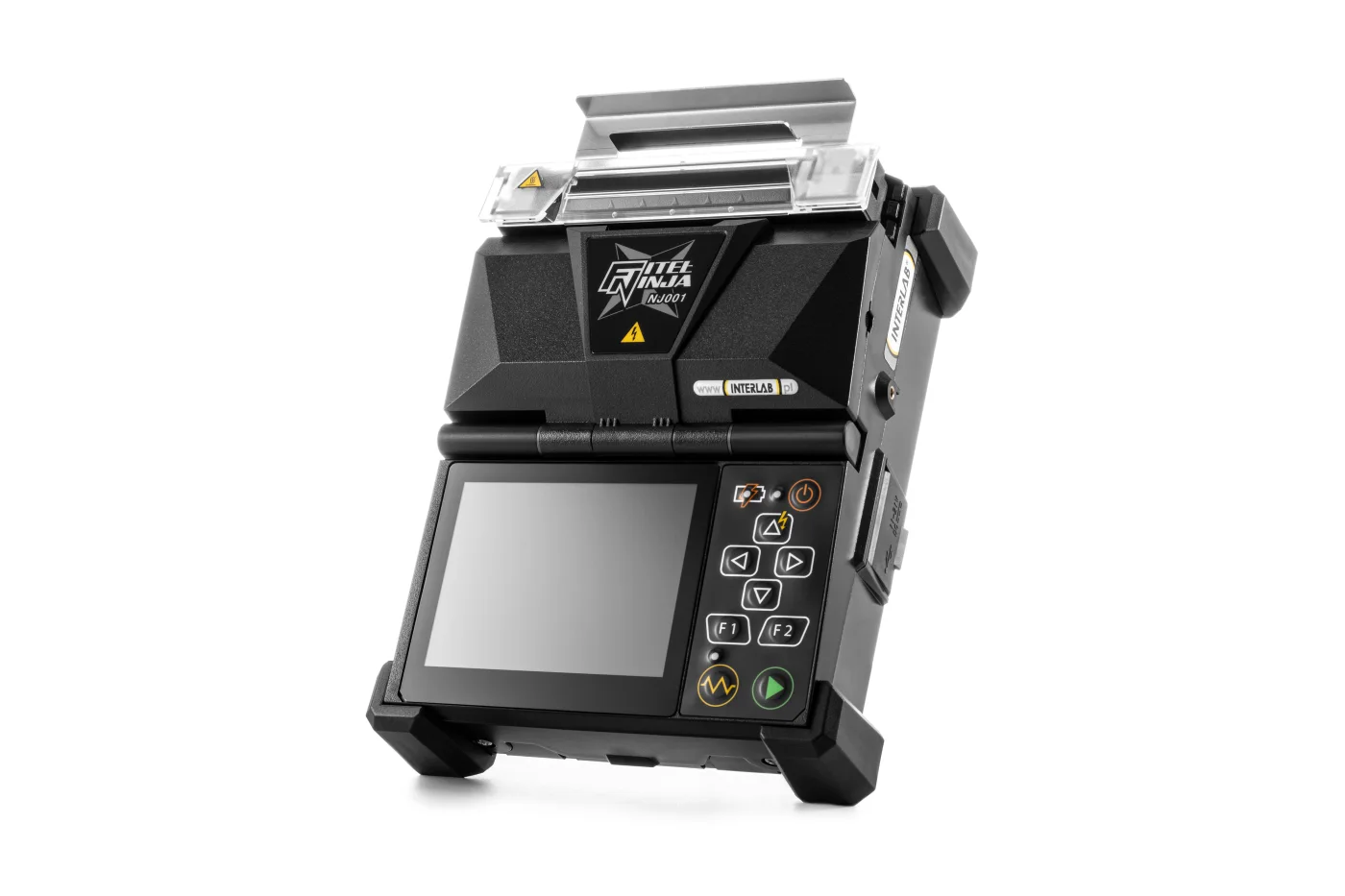

FITEL NINJA NJ001 · spawarka do sieci FTTx
Mała spawarka.
Dużo przestrzeni do pracy.
NINJA to ręczna spawarka z centrowaniem do płaszcza dla instalatorów FTTH, LAN i METRO. Waży 970 g, wykonuje spaw w 13 s, a szeroka, oświetlona komora ułatwia ładowanie włókien w terenie.

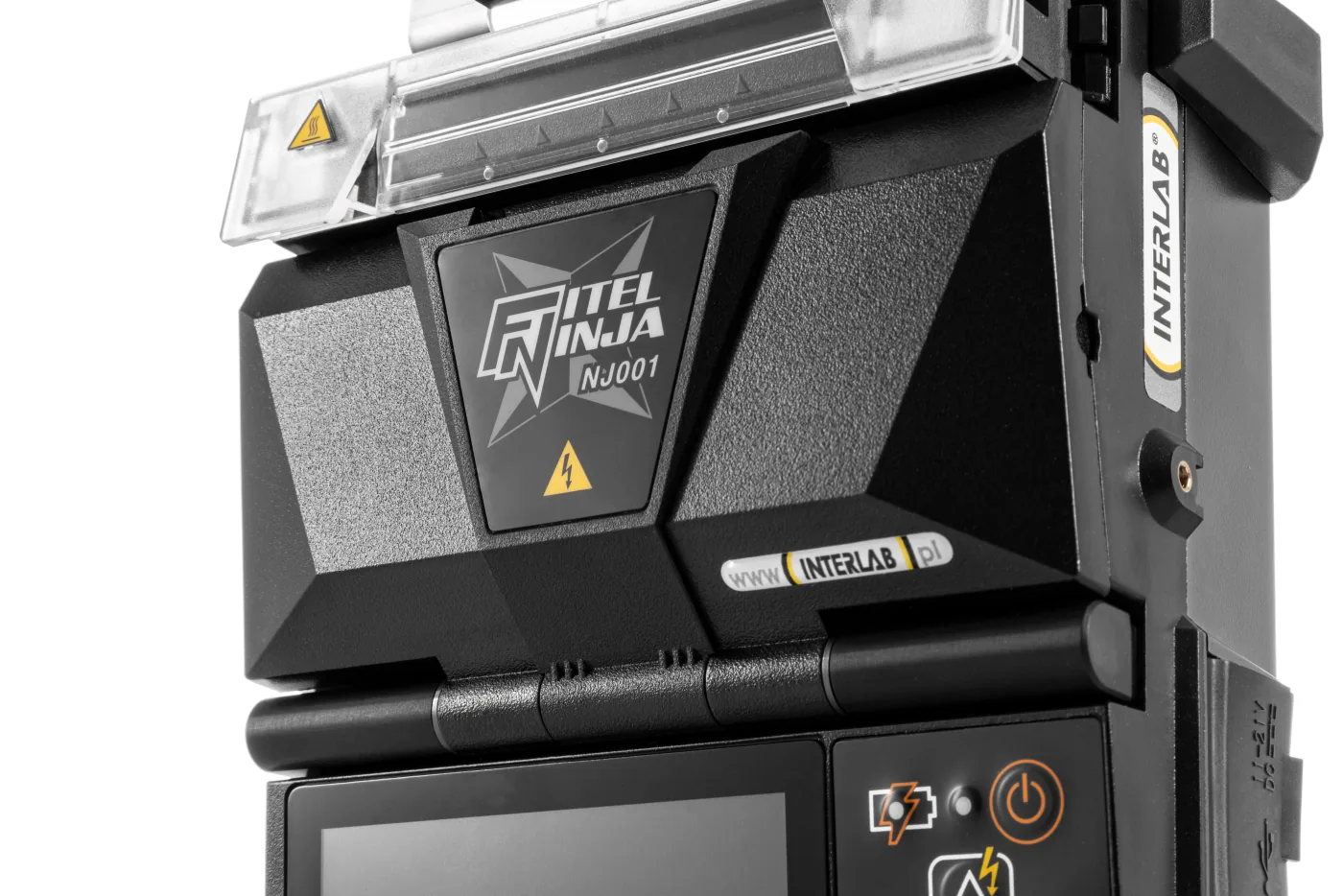

Model NJ001 · marka FITEL · producent Furukawa Electric · centrowanie do płaszcza.
970 gz baterią
13 sczas spawu
17 / 20 swygrzewanie 40 / 60 mm*
100cykli spaw + grzanie*
≥60 dBsplice return loss
* W warunkach i trybach opisanych przez producenta; szczegóły w specyfikacji.
Odpowiedź w 20 sekund
NINJA jest dla Ciebie, jeśli liczy się mobilność i powtarzalny montaż FTTx.
To model do typowych włókien telekomunikacyjnych, drop i indoor. Nie jest zamiennikiem spawarki laboratoryjnej ani modelu rdzeniowego do najbardziej wymagających torów.
Metoda osiowania
Centrowanie do płaszcza
NINJA ustawia włókna względem płaszcza. Dla standardowych, zgodnych włókien telekomunikacyjnych daje szybki i ekonomiczny workflow. Katalogowa średnia strata dla SM wynosi 0,05 dB.
Kiedy wybrać model centrujący do rdzenia
Gdy margines jakości jest ważniejszy niż masa
Do łączy o zaostrzonych wymaganiach, mieszanego włókna lub gdy potrzebujesz średniej straty SM 0,01 dB, zobacz FITEL S179+.
Prosty workflow terenowy
Otwórz. Załaduj. Spawaj. Zabezpiecz.
Duża komora, automatyczny start spawania i wygrzewania oraz fizyczne przyciski ograniczają liczbę czynności przy każdym połączeniu.
150programów spawania
30programów wygrzewania
1500wyników w pamięci
Czasy wygrzewania zależą od osłonki i warunków. Pierwszy cykl po włączeniu może być dłuższy.
Ergonomia, którą widać

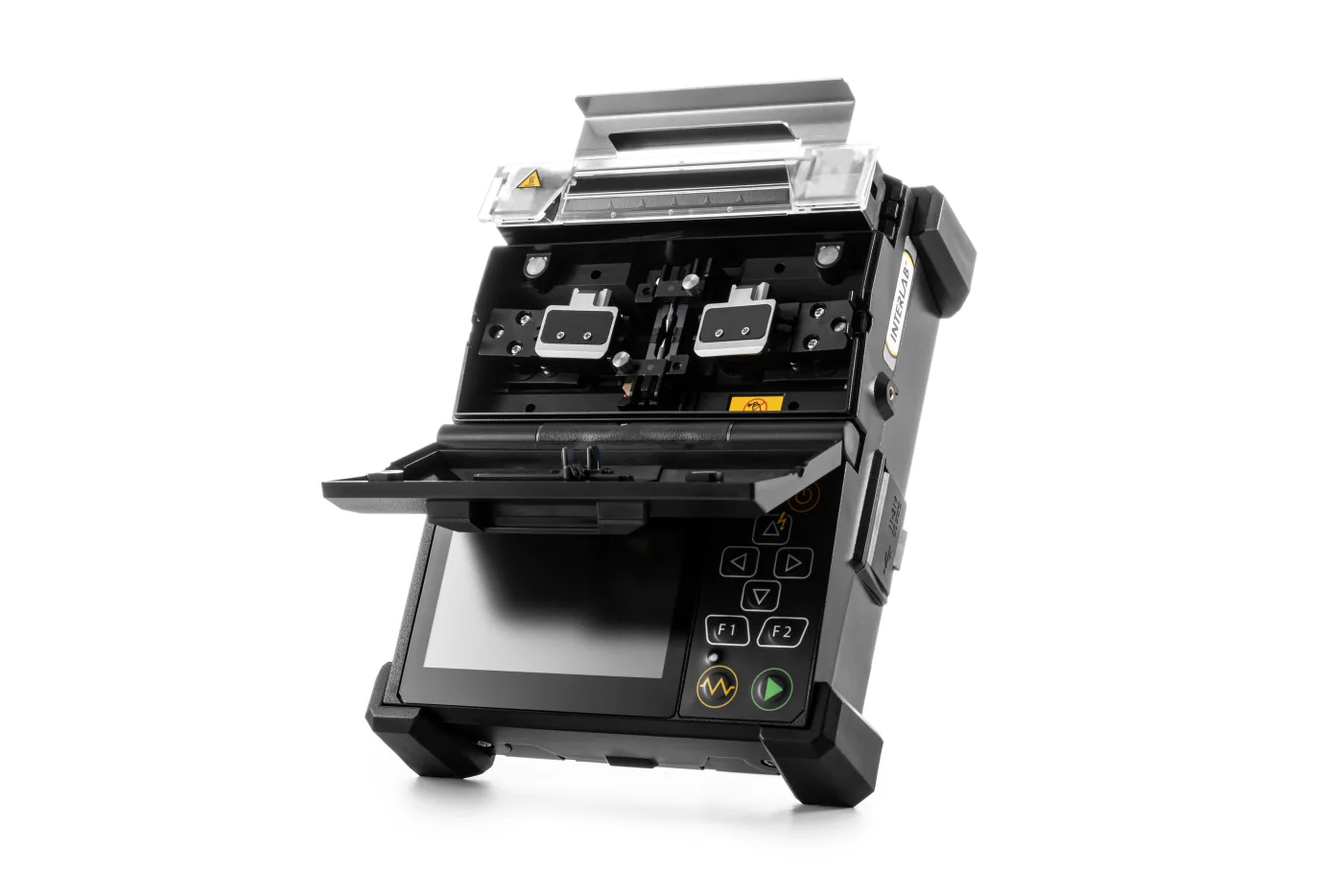

Szeroka komora i demontowalny V-rowek.
W stosunku do poprzedniej S123C przestrzeń wokół holderów jest czterokrotnie większa. Trzy lampy LED dają ponad 300 lux, a V-rowek można wyjąć do czyszczenia.

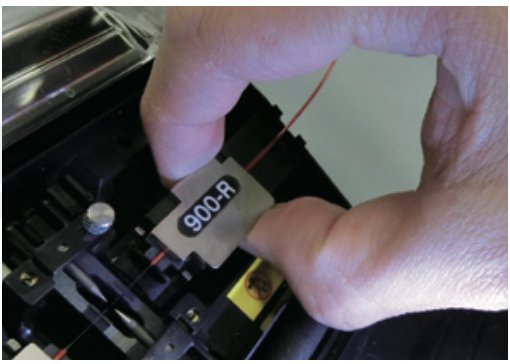

Więcej miejsca na dłonie i włókno
Łatwiejsze ładowanie w przełącznicy, szafce lub przy słabym oświetleniu.

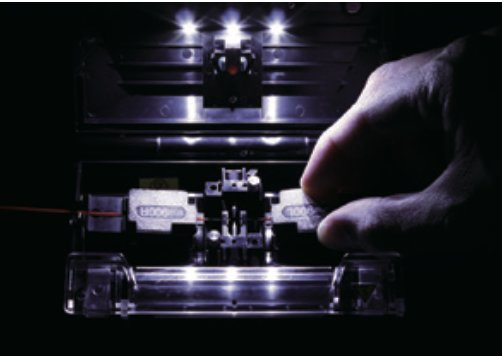

Cała komora w świetle
Natężenie ponad 300 lux; światło V-rowka sześciokrotnie jaśniejsze niż w S123C.

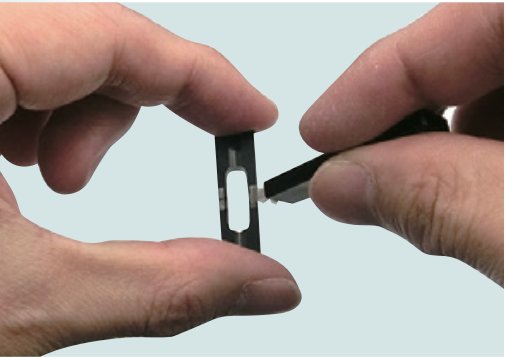

Prostsze utrzymanie
Demontowalny V-rowek, wymiana elektrod bez narzędzi i bezlusterkowy układ osiowania.
Zaprojektowana do pracy poza biurem
Pył, krople, upadek i wiatr mają swoje liczby.
Furukawa opisuje konstrukcję NJ001 wynikami prób środowiskowych, nie ogólnym hasłem „rugged”.

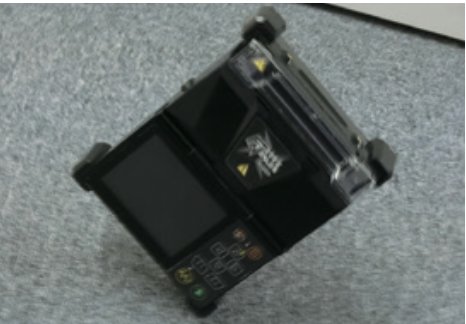

76 cmpróba upadku z 5 kierunków

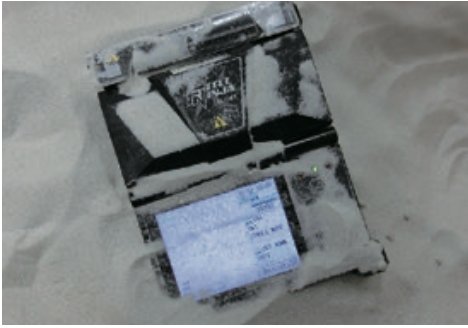

IP5Xodpowiednik odporności na pył

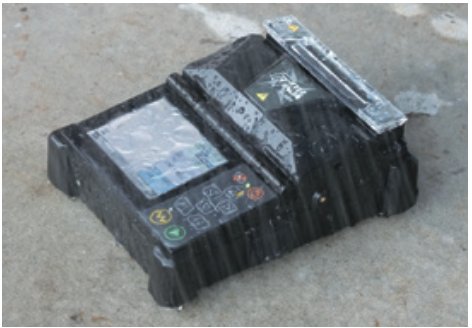

IPX2odpowiednik odporności na krople
15 m/smaksymalna prędkość wiatru
−10…+50°Ctemperatura pracy
0–95% RHbez kondensacji
Klasy IP podane są w broszurze producenta jako wartości równoważne. Odporność nie oznacza wodoszczelności ani niezniszczalności urządzenia.
8 Nnapęd dla sztywnych kabli drop i indoor
Kompatybilność włókien
Od standardowego SM do włókien odpornych na zginanie.
NJ001 obsługuje typowe włókna METRO, LAN i FTTx, w tym G.657. Wartości poniżej są średnimi katalogowymi w procedurze producenta, a nie gwarancją wyniku każdego spawu.
G.652SM0,05 dB
G.651MM0,02 dB
G.653DSF0,08 dB
G.655NZD0,08 dB
G.657BIF / UBIF0,05 dB

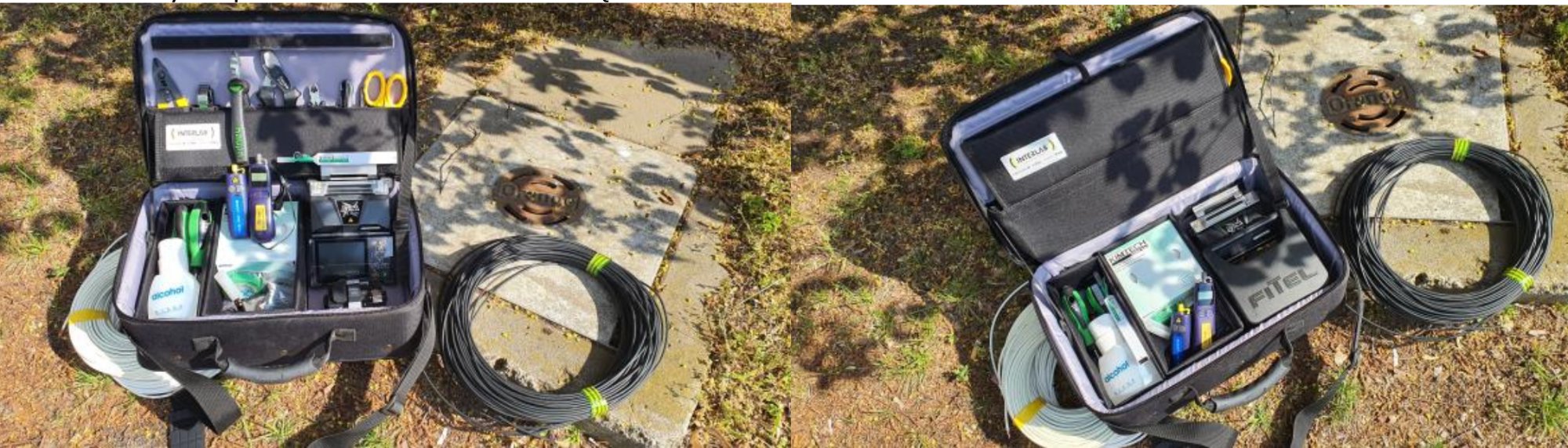

Mobilny zestaw instalatora

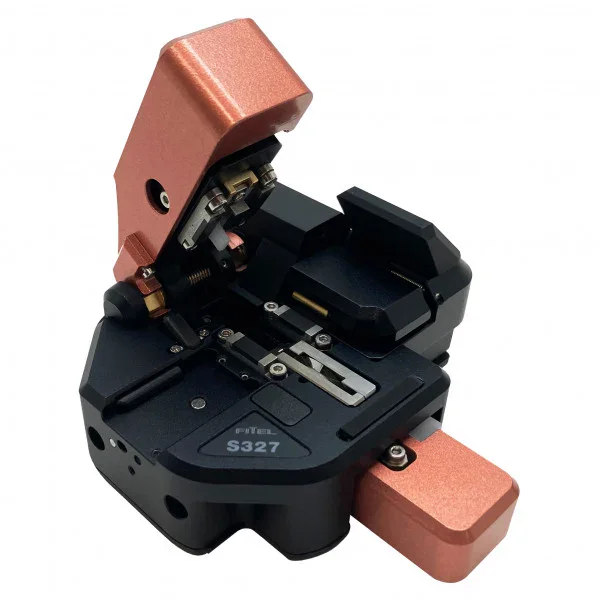

Spawarka FITEL NINJA i obcinarka FITEL S327 w jednym zestawie.
Aktualny zestaw Interlab obejmuje spawarkę FITEL NINJA NJ001, automatyczną obcinarkę FITEL S327 oraz torbę i narzędzia instalatora. Dokładny zakres pozostałych akcesoriów i holderów potwierdzamy w ofercie.
Standardowy pakiet producenta NJ001
- spawarka FITEL NINJA NJ001 z baterią S946,
- twarda walizka HCC-03,
- zapasowa para elektrod ELR-01,
- zasilacz S978A i przewód AC,
- ostrzałka elektrod i szczoteczka VGC-01,
- instrukcja i skrócona karta obsługi.

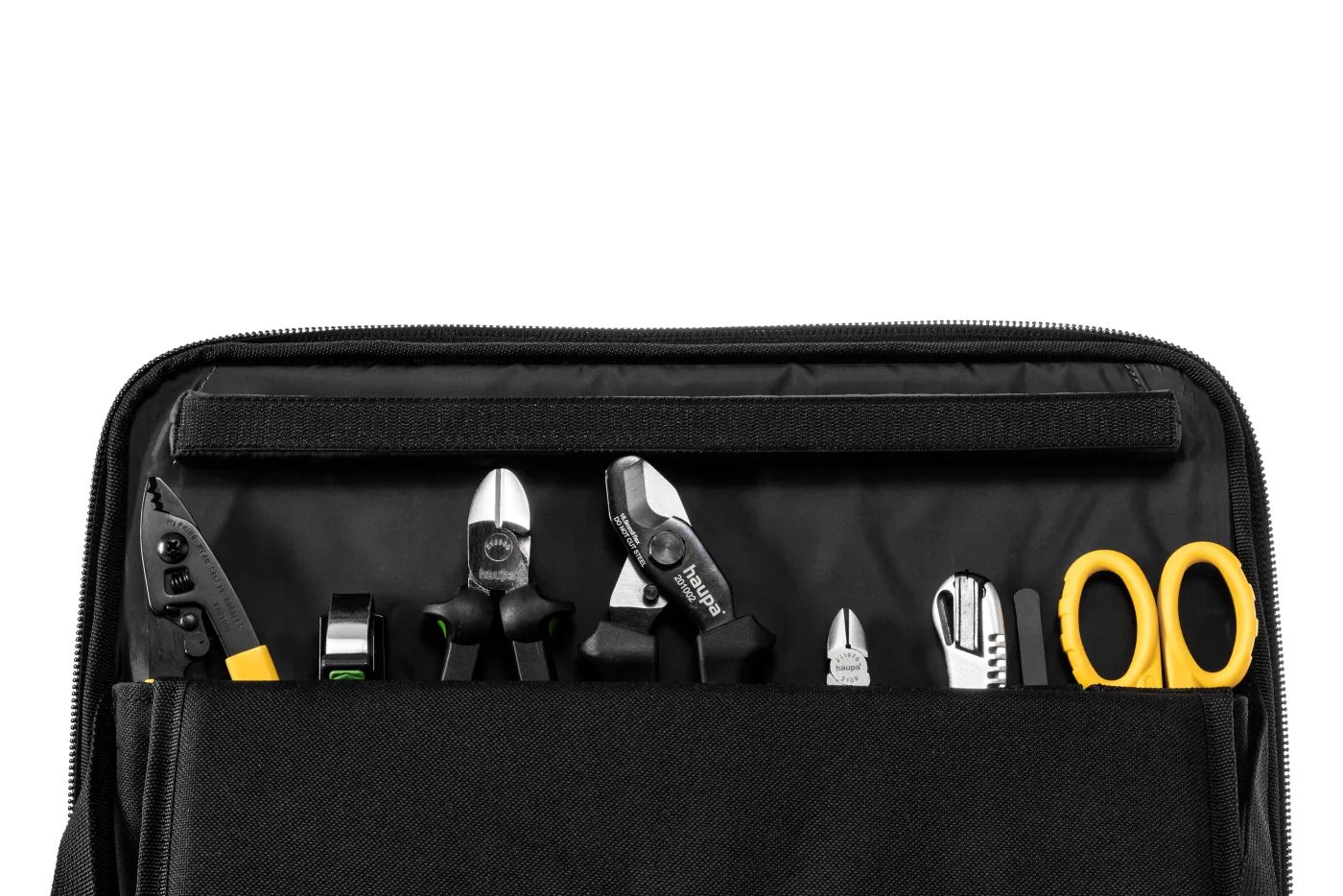

Aktualny zestaw Interlab uzupełnia ten pakiet o automatyczną obcinarkę FITEL S327. W zależności od konfiguracji obejmuje też torbę, stripery, akcesoria czyszczące i holdery dopasowane do zastosowania.
Zobacz obcinarkę FITEL S327
Dane katalogowe FITEL NINJA NJ001
Specyfikacja techniczna.
Parametry pochodzą z oficjalnej broszury Furukawa Electric. Warunki i przypisy mają znaczenie — szczególnie dla czasu grzania oraz liczby cykli baterii.
| Metoda osiowania | centrowanie do płaszcza, bezlusterkowy układ osiowania |
|---|---|
| Obsługiwane włókna | SM G.652, MM G.651, DSF G.653, NZD G.655, BIF/UBIF G.657 |
| Średnia strata spawu | SM 0,05 dB · MM 0,02 dB · DSF 0,08 dB · NZD 0,08 dB · BIF/UBIF 0,05 dB |
| Splice return loss | ≥60 dB |
| Średnica płaszcza / pokrycia | 125 µm / 160–900 µm |
| Długość cięcia | 5–10 mm lub 16 mm |
| Czas spawu | 13 s |
| Czas wygrzewania | 17 s dla osłonki 40 mm i 20 s dla 60 mm w pre-heat; 31 s w trybie regularnym* |
| Programy | do 150 programów spawania · do 30 programów wygrzewania |
| Osłonki spawu | 20 / 40 / 60 mm |
| Test naciągu | 1,96 N |
| Powiększenie / ekran | 58× / kolorowy LCD 3,5″ |
| Pamięć | do 1500 wyników; ostatnie 100 obrazów automatycznie + do 24 zapisanych trwale |
| Napęd | 8 N (wartość projektowa) |
| Interfejs | USB 2.0 mini; oprogramowanie PC do aktualizacji, zarządzania i eksportu wyników |
| Bateria | S946; typowo 100 cykli spawania i wygrzewania* |
| Wymiary | 124 × 161 × 64,5 mm bez osłon gumowych; 139 × 176 × 71 mm z osłonami |
| Masa | 970 g z baterią S946 |
| Warunki pracy | −10…+50°C · 0–95% RH bez kondensacji · wiatr do 15 m/s |
| Zasilanie | AC 100–240 V, 50/60 Hz · DC 11–17 V |
| Odporność | próba upadku 76 cm z 5 kierunków · odpowiednik IPX2 · odpowiednik IP5X |
* Liczba cykli: w pełni naładowana bateria, 20°C, tryb spawania semi-auto i regularne wygrzewanie. Wynik zależy od stanu baterii i warunków. Czasy wygrzewania zależą od osłonki; pierwszy cykl po uruchomieniu może być dłuższy.
Sprzęt + zaplecze Interlab
Dobieramy konfigurację do realnej pracy instalatora.
Interlab dostarcza spawarki FITEL w Polsce od lat. Pomagamy dobrać holdery, obcinarkę i zestaw narzędzi, uruchamiamy sprzęt oraz zapewniamy autoryzowane zaplecze serwisowe.
Konfiguracja
Zakres zestawu potwierdzony w ofercie, bez zgadywania po zdjęciu.
Uruchomienie
Przekazanie sprzętu z pokazaniem kluczowego workflow i utrzymania.
Serwis FITEL
Autoryzowane zaplecze dla spawarek Furukawa FITEL w Polsce.
Najczęstsze pytania
FITEL NINJA NJ001 — FAQ.
Czy FITEL NINJA centruje włókna do rdzenia?
Nie. NJ001 wykorzystuje centrowanie do płaszcza. Do bardziej wymagających połączeń z centrowaniem do rdzenia przeznaczony jest m.in. FITEL S179+.
Do jakich sieci przeznaczona jest spawarka FITEL NINJA?
Przede wszystkim do instalacji FTTx/FTTH, LAN i METRO oraz pracy z typowymi włóknami telekomunikacyjnymi, w tym włóknami odpornymi na zginanie G.657.
Ile waży FITEL NINJA NJ001?
970 g z baterią S946. To jeden z głównych atutów modelu w pracy mobilnej.
Jaki jest czas spawania i wygrzewania?
Czas spawu wynosi 13 s. Producent podaje 17 s dla osłonki 40 mm i 20 s dla 60 mm w trybie pre-heat; czas zależy od osłonki i warunków.
Ile spawów można wykonać na baterii?
Typowo 100 cykli spawania i wygrzewania na w pełni naładowanej baterii S946 przy 20°C, w trybie semi-auto i regularnym wygrzewaniu. Rzeczywisty wynik zależy od stanu baterii i warunków.
Czy NINJA obsługuje włókna G.657?
Tak. Oficjalna specyfikacja obejmuje włókna BIF/UBIF zgodne z ITU-T G.657.
Co daje demontowalny V-rowek?
Ułatwia czyszczenie i utrzymanie komory bez rozbudowanego demontażu. NJ001 ma też wymianę elektrod bez narzędzi.
Co znajduje się w zestawie FITEL NINJA?
Aktualny zestaw Interlab obejmuje spawarkę FITEL NINJA NJ001, automatyczną obcinarkę FITEL S327, torbę i narzędzia instalatora. Dokładny zakres akcesoriów oraz holderów potwierdzamy w ofercie.
