JAK WYBRAĆ SPAWARKĘ ŚWIATŁOWODOWĄ DO SWOICH POTRZEB
Przenośne spawarki światłowodowe dostępne na rynku dzielą się na dwa fundamentalnie różne typy: z centrowaniem do rdzenia i z centrowaniem do płaszcza. Oba typy wykonują ten sam podstawowy cel — łączą dwa włókna optyczne w trwały splot o niskim tłumieniu — ale robią to w zupełnie inny sposób, dla zupełnie innych zastosowań i w zupełnie innych przedziałach cenowych.
Wybór niewłaściwej technologii oznacza albo przepłacenie za parametry których Twoja instalacja nie wymaga — albo ograniczenie możliwości w sytuacji gdy sieć musi spełniać rygorystyczne wymagania jakościowe. Ten artykuł wyjaśnia różnice i pomaga podjąć właściwą decyzję.
NA CZYM POLEGA CENTROWANIE W SPAWARCE ŚWIATŁOWODOWEJ?
Zanim spawarka wykona łuk elektryczny i stopi dwa końce włókna, musi je precyzyjnie ustawić naprzeciw siebie. Mikronowy błąd centrowania przekłada się bezpośrednio na wyższe tłumienie spawu i gorsze parametry odbiciowe. Pytanie brzmi: na podstawie czego spawarka wyznacza właściwe ustawienie?
Włókno optyczne ma budowę koncentryczną: w środku znajduje się rdzeń (ok. 9 µm średnicy dla SM) — to nim biegnie sygnał. Rdzeń otoczony jest płaszczem (125 µm) — zewnętrzną warstwą szklaną. W idealnym świecie rdzeń i płaszcz są idealnie koncentryczne. W rzeczywistości mogą być lekko mimośrodowe — i właśnie tu zaczyna się różnica między technologiami.
Centrowanie do płaszcza
> Jak działa?
Spawarki z centrowaniem do płaszcza wyrównują włókna na podstawie zewnętrznej średnicy płaszcza (125 µm). Kamera patrzy na sylwetkę włókna i ustawia oba końce tak, żeby ich zewnętrzne kontury się pokrywały. Mechanizm opiera się na stałych v-rowkach — prostej, niezawodnej konstrukcji o minimalnej liczbie elementów ruchomych.
Zalety:
- ✔ Prosta mechanika — mniej elementów, mniej potencjalnych awarii
- ✔ Szybszy proces wyrównania
- ✔ Niższy koszt urządzenia
- ✔ Niższa waga — kompaktowa obudowa
Ograniczenia:
- ◉ Jeśli rdzeń nie jest idealnie koncentryczny z płaszczem — spaw jest gorszy niż wskazuje geometria zewnętrzna
- ◉ Wyższe tłumienie spawu (typowo SM: 0,05 dB)
- ◉ Nieoptymalne przy włóknach specjalnych i niestandardowych
Centrowanie do rdzenia
> Jak działa?

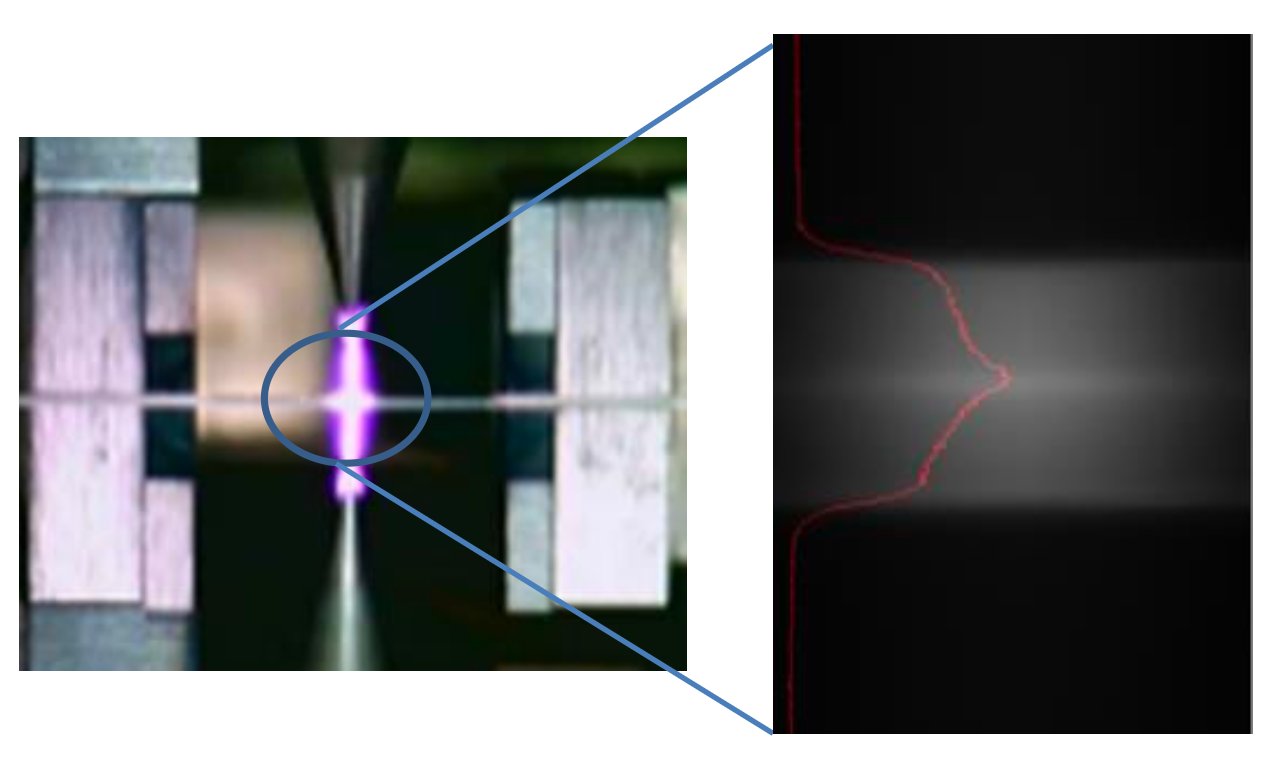

Spawarki z centrowaniem do rdzenia używają zaawansowanego układu optycznego i algorytmów analizy obrazu, żeby bezpośrednio zobaczyć i wyrównać rzeczywisty przebieg rdzenia każdego z dwóch włókien — niezależnie od tego jak układa się zewnętrzny płaszcz. Kamera obserwuje włókno z dwóch osi, algorytm identyfikuje pozycję rdzenia i steruje precyzyjnymi silnikami ustawiającymi włókna w sześciu osiach.
Zalety:
- ✔ Najniższe możliwe tłumienie spawu — typowo SM: 0,01 dB
- ✔ Wysoka reflektancja spawu (≥70 dB w najlepszych modelach)
- ✔ Powtarzalne wyniki nawet przy włóknach o nieregularnej geometrii
- ✔ Pełna obsługa włókien specjalnych: G.657B3, DSF, NZD i innych
- ✔ Wyższa wiarygodność estymacji tłumienia po spawie
Ograniczenia:
- ◉ Bardziej złożona mechanika i optyka — wyższy koszt urządzenia
- ◉ Większa masa urządzenia
- ◉ Dłuższy czas wyrównania (choć nowoczesne modele są szybkie)
KIEDY WYSTARCZY CENTROWANIE DO PŁASZCZA?
Centrowanie do płaszcza jest właściwym wyborem wszędzie tam, gdzie tłumienie 0,05 dB/spaw jest akceptowalne. A w praktyce dotyczy to zdecydowanej większości instalacji dostępowych:
- • FTTx — instalacje abonenckie: podłączanie klientów końcowych do skrzynek rozdzielczych. Przy trasach do kilku kilometrów i bez wzmacniaczy, różnica 0,04 dB między technologiami jest nieodczuwalna.
- • Kable DROP: od skrzynki do mieszkania. Standardowe włókna G.657 A/B, proste wymagania.
- • Sieci LAN w budynkach i kampusach: krótkie dystanse, typowe włókna SM i MM.
- • Masowe instalacje terenowe: gdzie priorytetem jest wydajność, mobilność i koszt podłączenia.
KIEDY KONIECZNE JEST CENTROWANIE DO RDZENIA?
Centrowanie do rdzenia staje się konieczne gdy sieć musi spełniać rygorystyczne wymagania jakościowe, albo gdy charakterystyka włókien lub trasy sprawia, że każde 0,01 dB ma znaczenie:
- • Metro i backbone: długie trasy przez wiele wzmacniaczy EDFA, gdzie straty w kolejnych spawach sumują się.
- • DWDM i źródła DFB: systemy wrażliwe na odbicia wsteczne (wymagają reflektancji ≥70 dB).
- • Data center: rygorystyczne wymagania na tłumienie toru optycznego.
- • Włókna specjalne: G.657B3, DSF (G.653), NZD (G.655) — gdzie geometria rdzenia może odbiegać od normy.
- • Dokumentacja jakości: protokoły spawów z wiarygodną estymacją tłumienia dla klientów końcowych lub audytów.
JAK TO WYGLĄDA W PRAKTYCE — WIZUALIZACJA TECHNICZNA
Poniższe diagramy pokazują różnicę między obiema metodami: co dokładnie widzi spawarka podczas centrowania, i jak przekłada się to na jakość złącza.
Przekrój poprzeczny włókna — co mierzy spawarka
Szary krąg = płaszcz (125 μm) — żółty krąg = rdzeń (~9 μm). Niebieski okrąg = punkt pomiaru przy centrowaniu do płaszcza; żółty = przy centrowaniu do rdzenia.
Centrowanie do płaszcza
Płaszcz (125 μm) — punkt wyrównania
Rdzeń (~9 μm) — nie jest bezpośrednio obserwowany
Centrowanie do rdzenia
Płaszcz (125 μm) — widoczny, ale nie używany do wyrównań
Rdzeń (~9 μm) — bezpośredni punkt wyrównania
Widok z boku złącza — wynik spawu
Góra: centrowanie do płaszcza — płaszcze wyrównane, rdzeń może być offsetowany (0,05 dB). Dół: centrowanie do rdzenia — rdzeń precyzyjnie na jednej osi (0,01 dB).
Centrowanie do płaszcza
Centrowanie do rdzenia
FITEL S179+ I FITEL NINJA > JAK TO WYGLĄDA W PRAKTYCE?
W ofercie Interlab obie technologie reprezentują przenośne spawarki japońskiego producenta Furukawa Electric — lidera rynku spawarek FITEL:

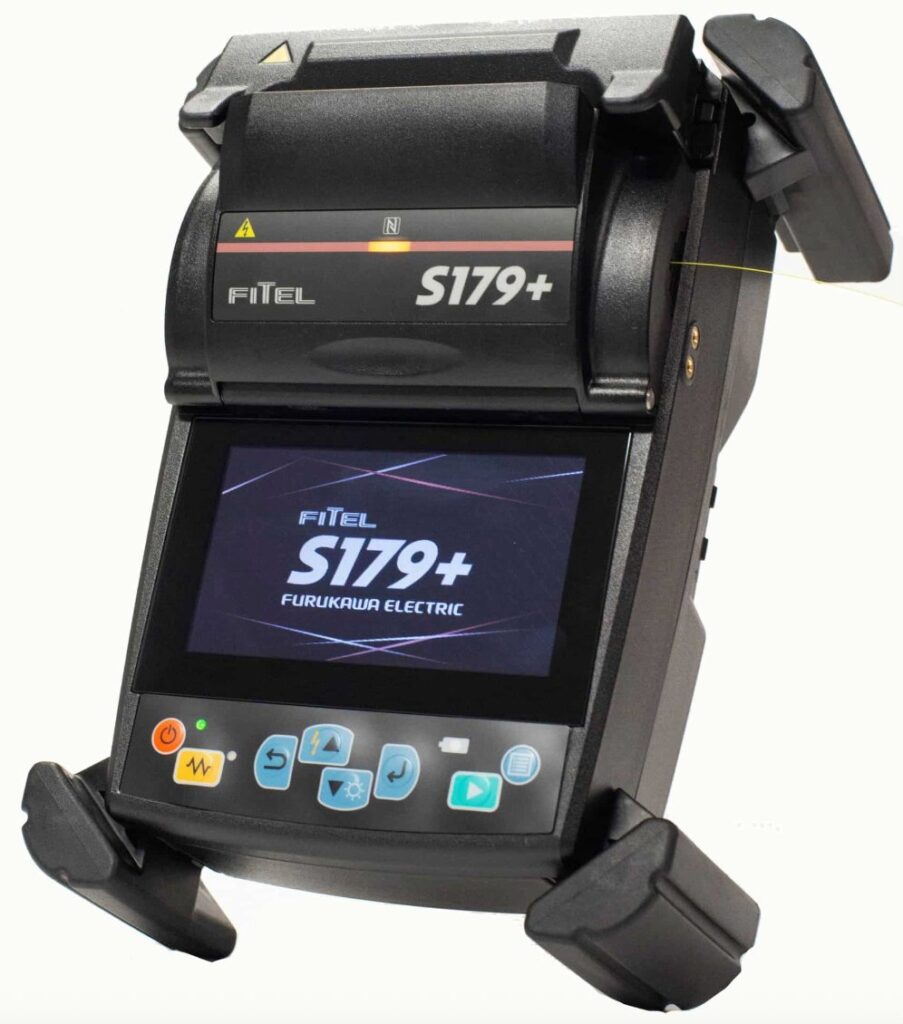

FITEL S179+ — centrowanie do rdzenia
Flagowy model Furukawa Electric. Tłumienie SM 0.01 dB, reflektancja ≥70 dB, czas spawania 6 s, 220 cykli na baterii. Wyposażony w trzy nowe technologie kompensacji błędów (ACCS, FAS, ulepszony algorytm estymacji). Przeznaczony do Metro, backbone, data center i instalacji wymagających najwyższej jakości.

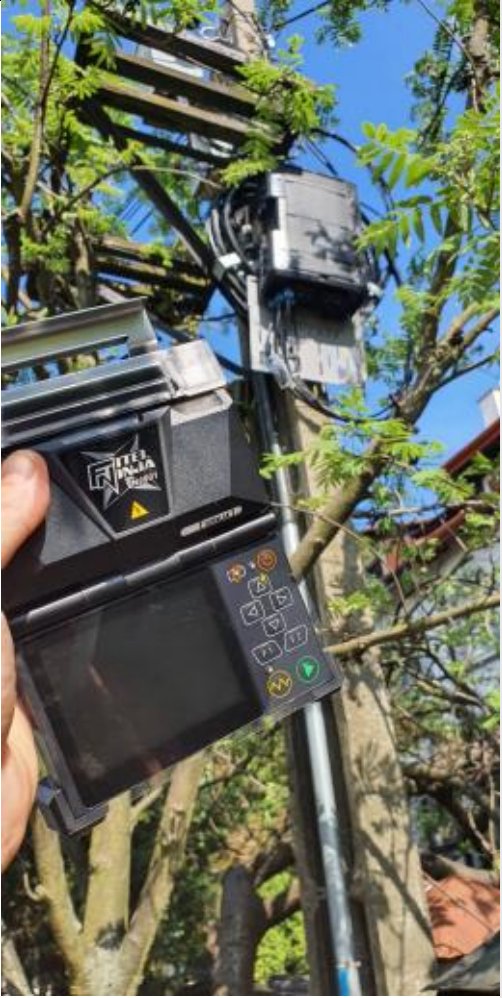

FITEL NINJA NJ001 — centrowanie do płaszcza
Kompaktowy model do instalacji terenowych. Tłumienie SM 0.05 dB, waga 970 g, czas spawania 13 s, pierwsza na rynku spawarka z demontowalnym v-rowkiem. Dostępna w zestawie abonenckim Interlab z obcinarką S327A i torbą Toolset PRO. Idealna do FTTx, kabli DROP i masowych podłączeń abonenckich.
PORÓWNANIE PARAMETRÓW TECHNICZNYCH
Szybka ściąga decyzyjna
Instalacje FTTx, kable DROP, abonenci końcowi
Sieci LAN w budynkach i kampusach
Technik mobilny, liczy się waga i prostota
Metro i backbone
Data center, instalacje z DWDM
Włókna G.657B3 i specjalne
Protokoły spawów i dokumentacja jakości
PODSUMOWANIE
Centrowanie do płaszcza i centrowanie do rdzenia to nie kwestia lepszej czy gorszej technologii — to dwie różne odpowiedzi na dwie różne pytania. Jeżeli budujesz sieć dostępową FTTx i zależy Ci na wydajności, mobilności i niskim koszcie całkowitym — centrowanie do płaszcza w zupełności wystarcza. Jeżeli budujesz infrastrukturę, która musi działać niezawodnie przez lata, obsługiwać rosnące wymagania przepustowości i tolerować zero kompromisów jakościowych — centrowanie do rdzenia jest właściwym wyborem.
Interlab pomaga w doborze spawarek do konkretnych warunków technicznych od ponad 30 lat. Jeśli masz wątpliwości — opisz nam swoje instalacje, dobierzemy właściwy model.
