Strata spawu · splice loss
0,01 dB
Średnia wartość dla włókien SM
Wartość katalogowa uzyskana w procedurze producenta po spawaniu identycznych włókien. Ekran spawarki pokazuje estymację, nie pomiar certyfikacyjny.
FITEL S179+ · spawarka z centrowaniem do rdzenia
Dobry spaw nie kończy się na 0,01 dB.
S179+ łączy małą stratę transmisyjną z parametrem, który często znika z porównań: tłumiennością odbiciową spawu co najmniej 70 dB, czyli reflektancją nie większą niż −70 dB.

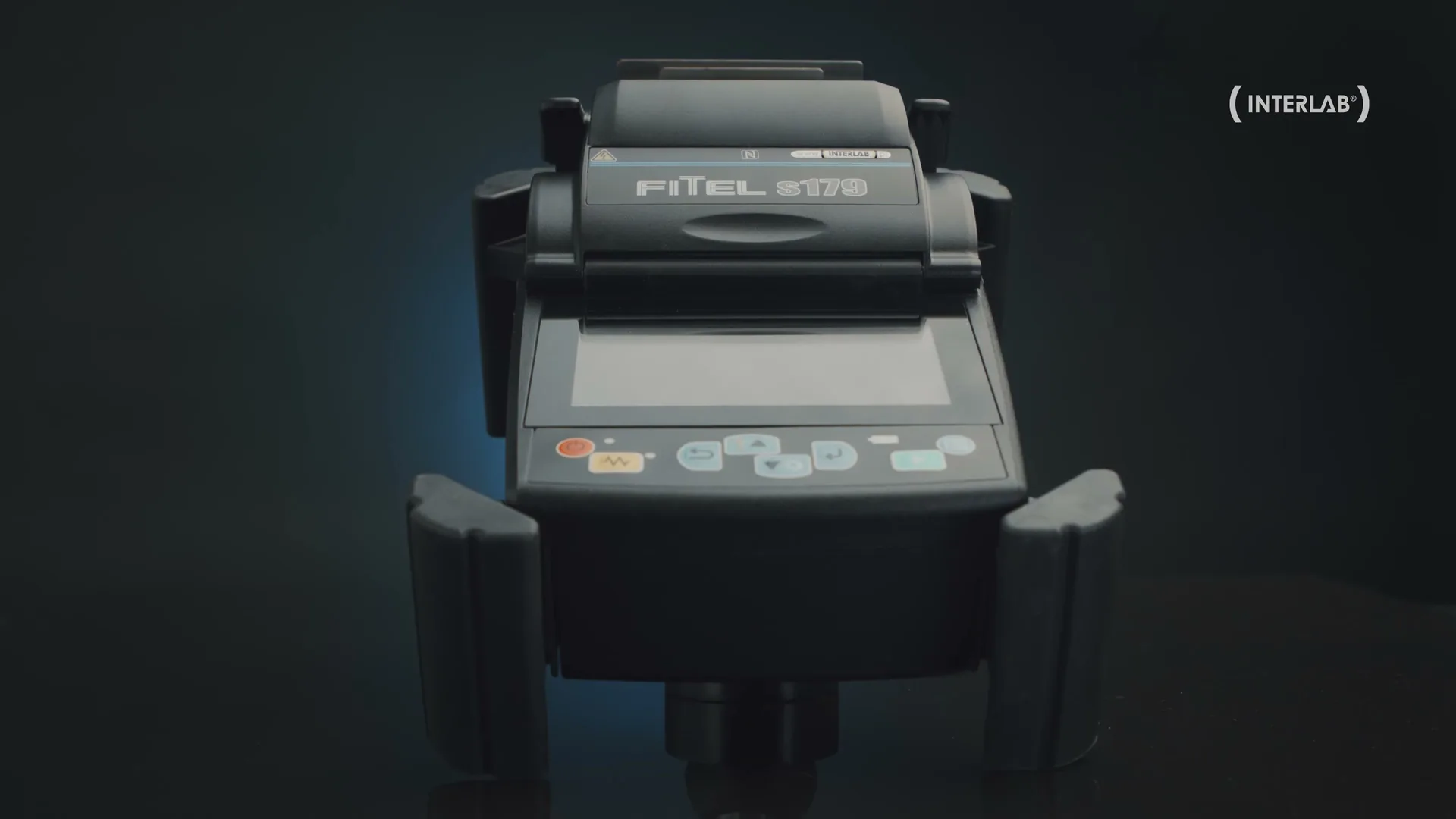

Dane dotyczą wersji S179+. Zdjęcie jest kadrem z filmu Interlab o wcześniejszej platformie S179 i ilustruje konstrukcję urządzenia.
0,01 dBśrednia strata SM
≤ −70 dBreflektancja spawu
6 sspaw semi-auto
2,0 kgz baterią
Dwa wymiary jakości połączenia
Mało straty. Jeszcze mniej odbić.
Tłumienie mówi, ile mocy znika w spawie. Reflektancja mówi, ile wraca w stronę nadajnika. W szybkich łączach, transmisji analogowej, DWDM i systemach z czułymi laserami oba parametry mają znaczenie.
Odbicia · reflectance
≤ -70 dB
Bardzo mała moc wracająca od spawu
Producent podaje Splice Return Loss ≥70 dB. W standardowej konwencji odpowiada to reflektancji pojedynczego spawu ≤−70 dB.
Reflektancja spawu w danych katalogowych
Co oznacza 10 dB różnicy?
Różnica 10 dB między tymi opublikowanymi limitami odpowiada dziesięciokrotnie niższej górnej granicy udziału mocy odbitej. Punkt odniesienia pochodzi z publicznie dostępnej karty katalogowej wybranego urządzenia konkurencyjnego, aktualnej na 16.07.2026, i nie reprezentuje wszystkich urządzeń dostępnych na rynku. Metody, tryby i warunki testowe mogą się różnić. Jest to zestawienie publikowanych specyfikacji, a nie niezależny test ani twierdzenie o przewadze nad każdym rozwiązaniem konkurencyjnym.
Zobacz także: jak interpretować tłumienność spawu i wyniki pomiarów światłowodowych.
Co zmienia wersja S179+
Kompensacja procesu i dokładniejsza estymacja wyniku.
ACCS ogranicza wpływ zwiększonego kąta cięcia, FAS stabilizuje warunki łuku, a ulepszony algorytm poprawia estymację podwyższonej straty związanej z mikrozagięciem rdzenia.
ACCS · kompensacja kąta cięcia
Gdy względny kąt cięcia mieści się między 2 a 5 stopni, S179+ dostosowuje warunki łuku, aby ograniczyć wzrost straty. Producent nadal zaleca cięcie do 2 stopni i nie gwarantuje średniej wartości katalogowej dla większego kąta.
FAS · kontrola łuku przy każdym spawie
Fluid Arc System monitoruje wyładowanie i koryguje je podczas pracy. Według producenta stabilizuje wyniki przy zmianach ciśnienia odpowiadających różnicy wysokości 1000 m bez ręcznego procesu Arc Check.
Lepsza estymacja straty
Ulepszony algorytm lepiej wychwytuje przypadki zwiększonej straty związane z mikrozagięciem rdzenia. To nadal estymacja spawarki; odbiór toru wymaga właściwego pomiaru.

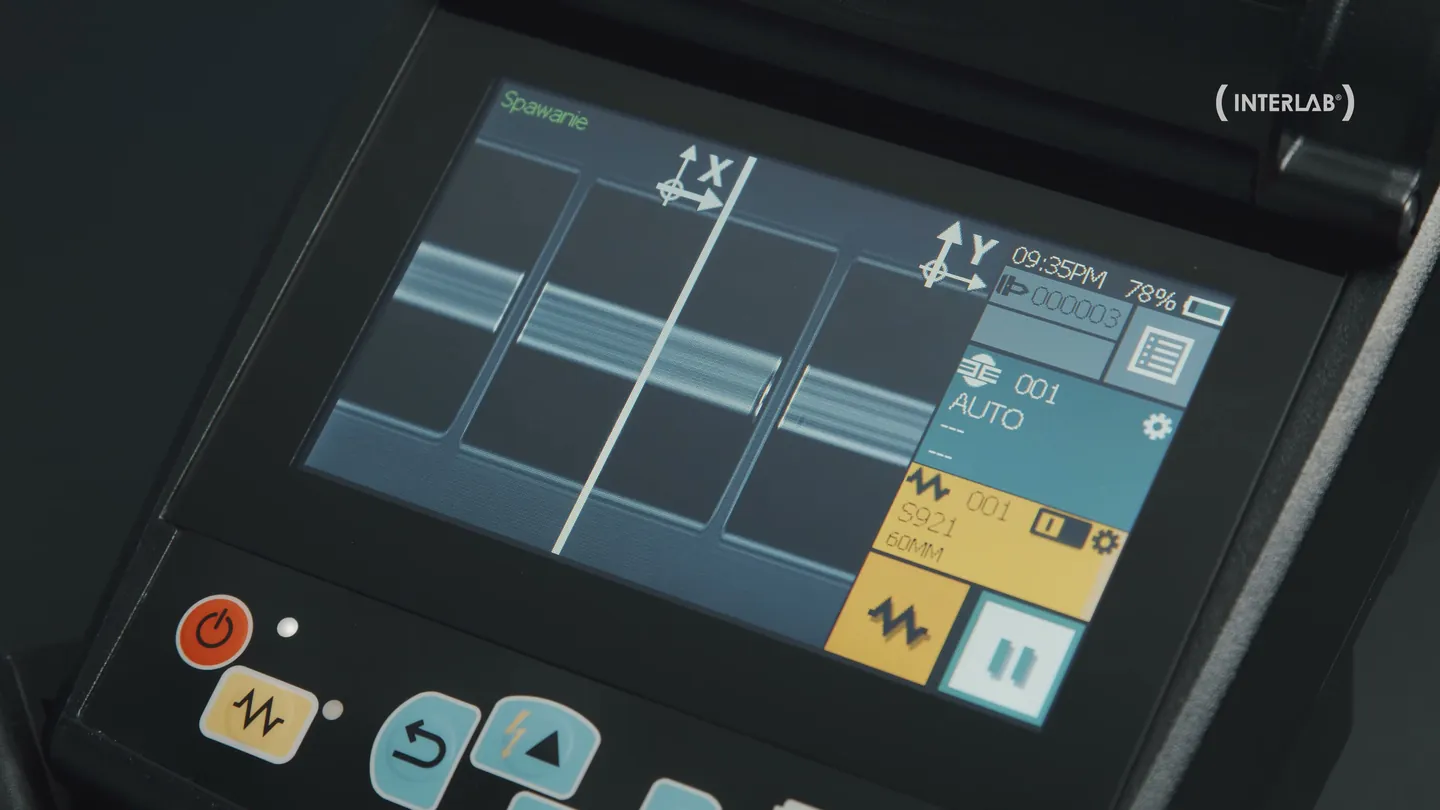

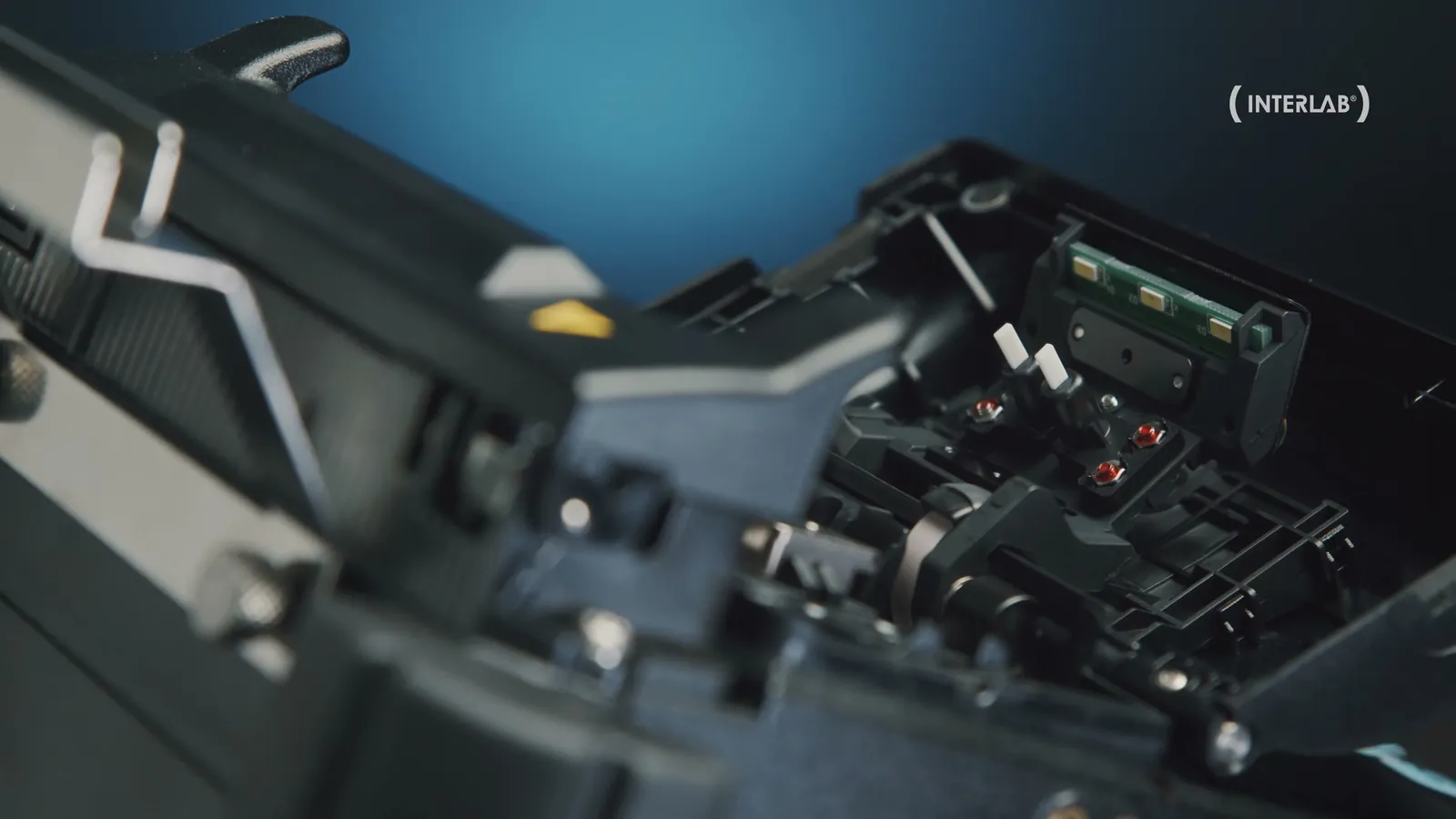

Proces widoczny, nie ukryty

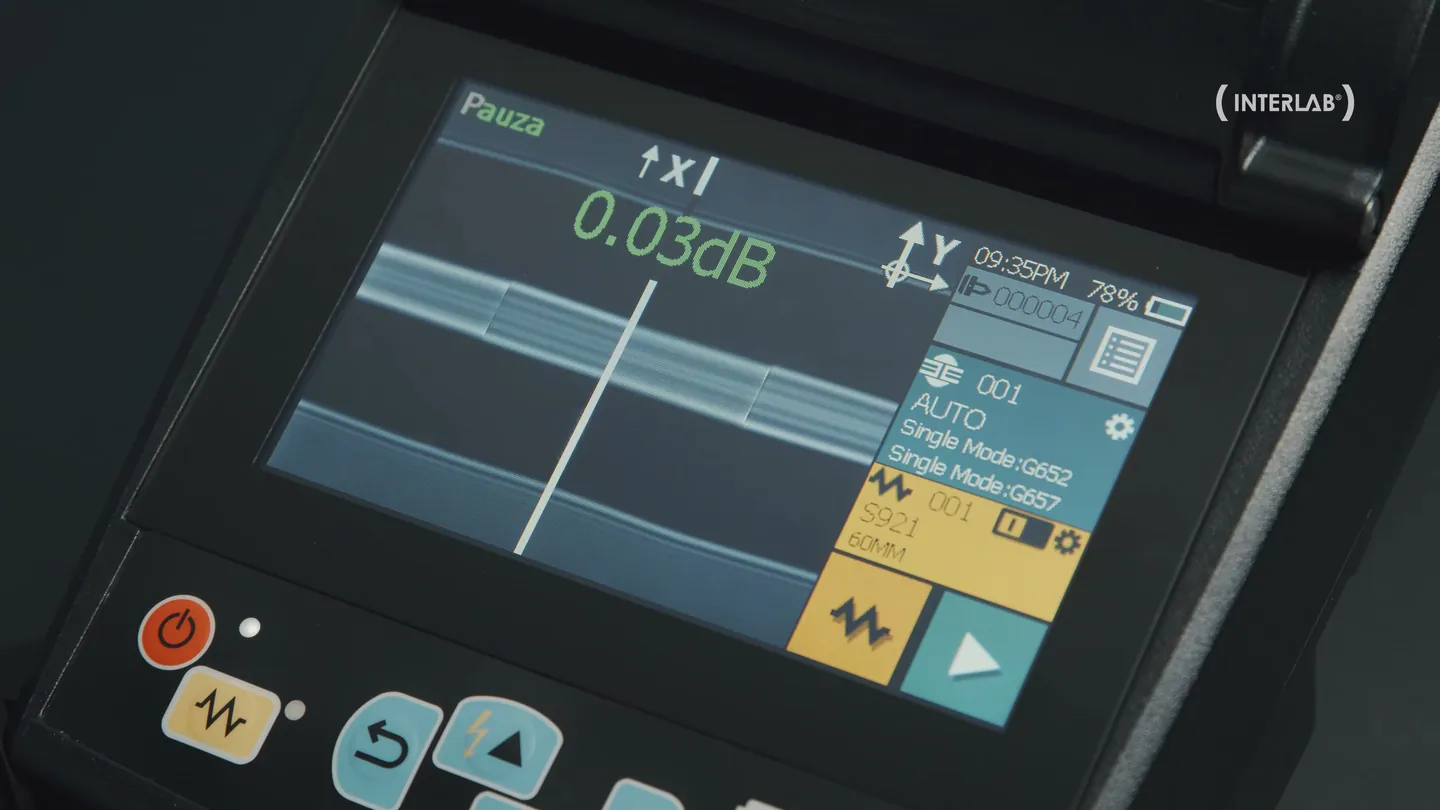

Od pozycjonowania włókien do wyniku na ekranie.
Szeroka komora, podświetlenie 3+1 LED i ekran dotykowy 4,3 cala ułatwiają kontrolę pracy. Fizyczne przyciski pozostają dostępne, gdy rękawice lub warunki terenowe utrudniają obsługę dotykową.

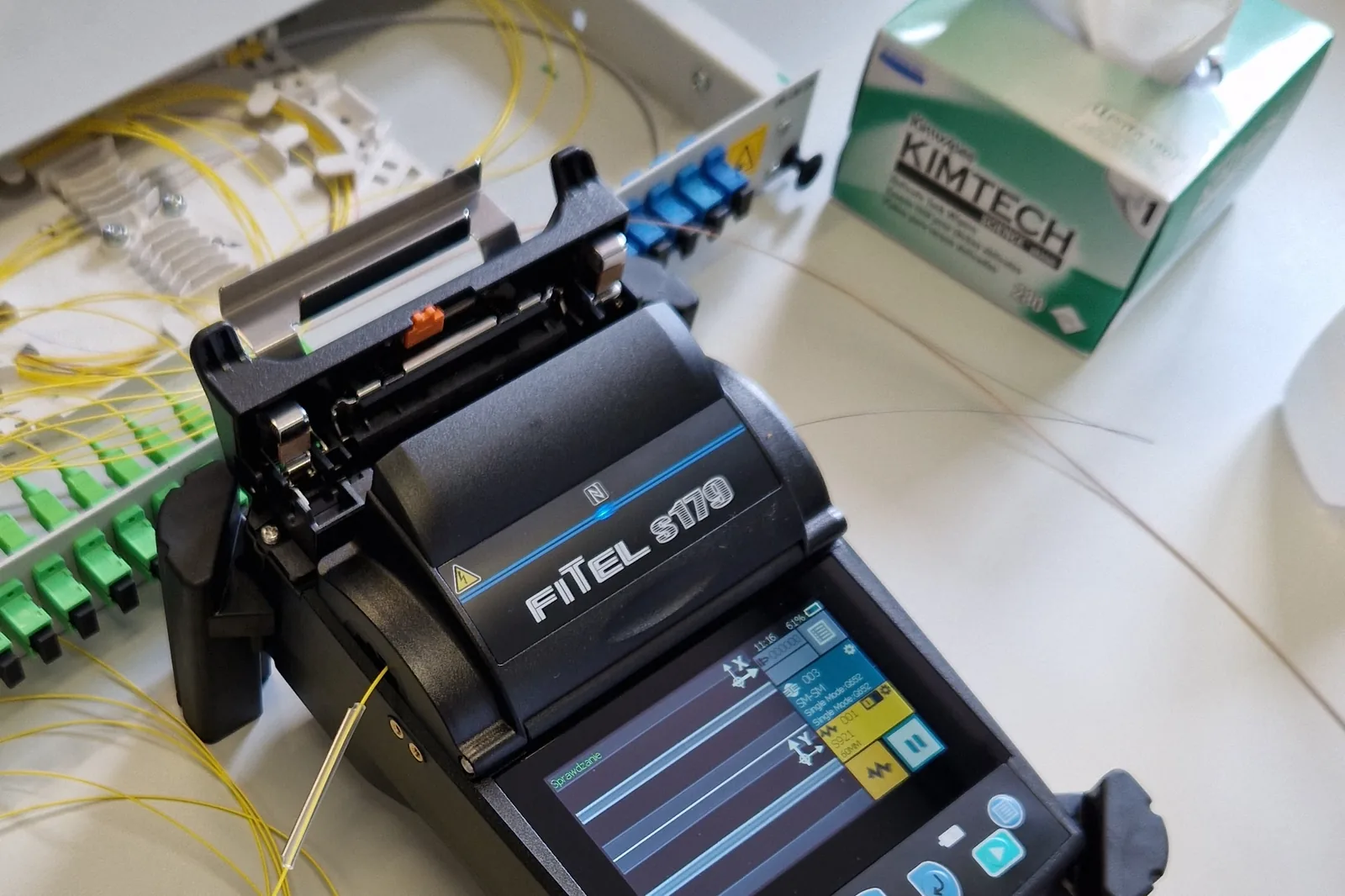

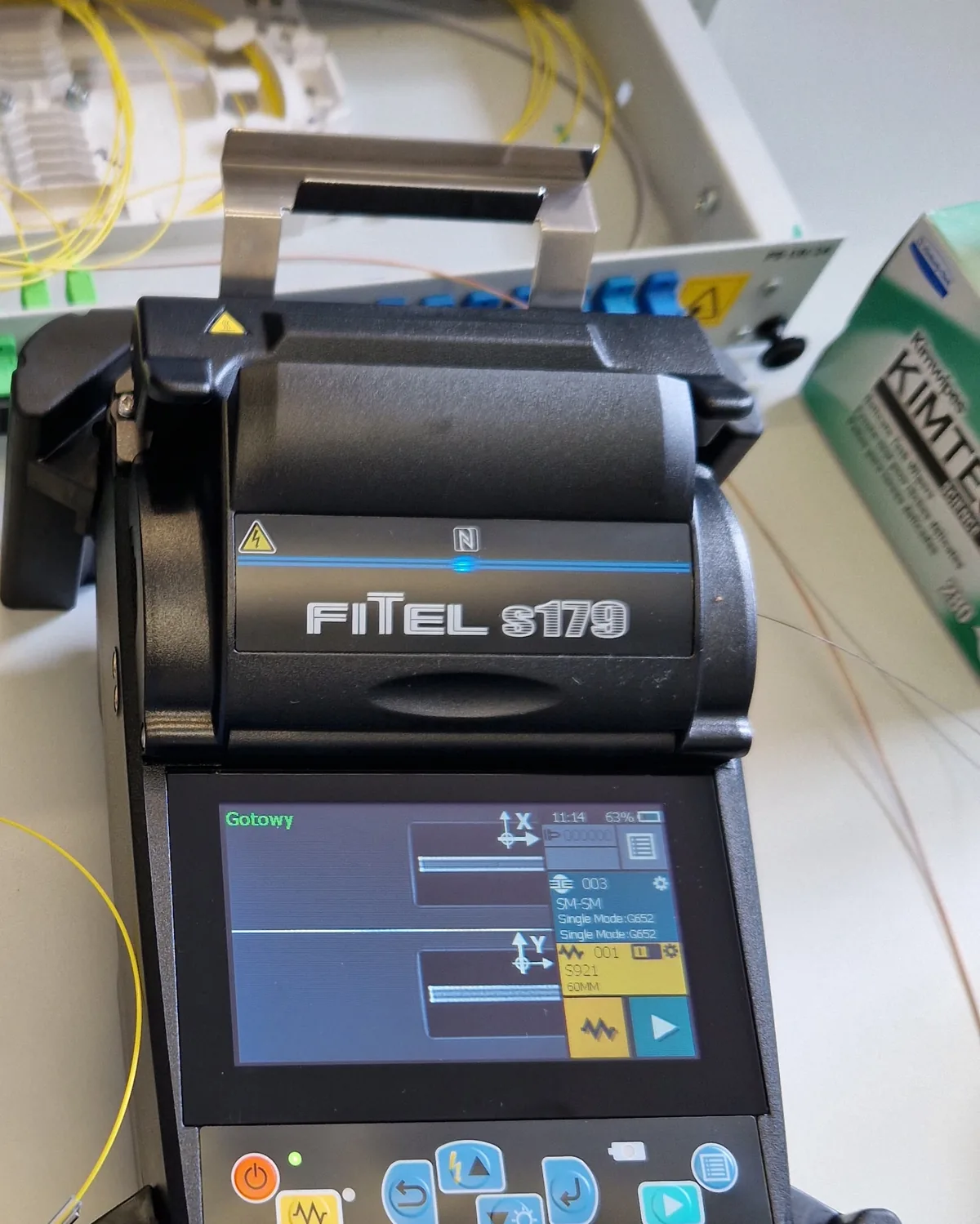

S179 w praktyce

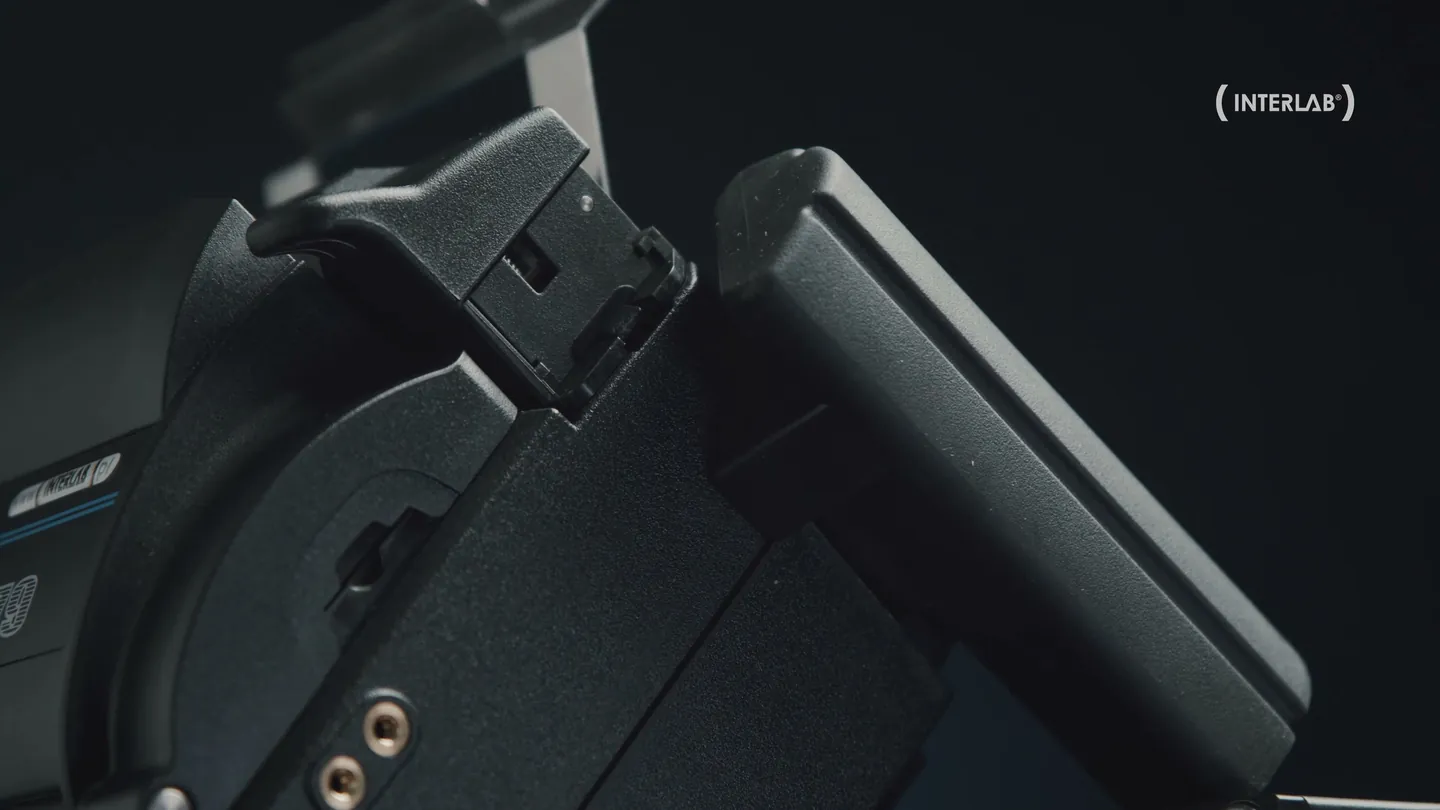

Niski profil zostawia miejsce na włókna i narzędzia.

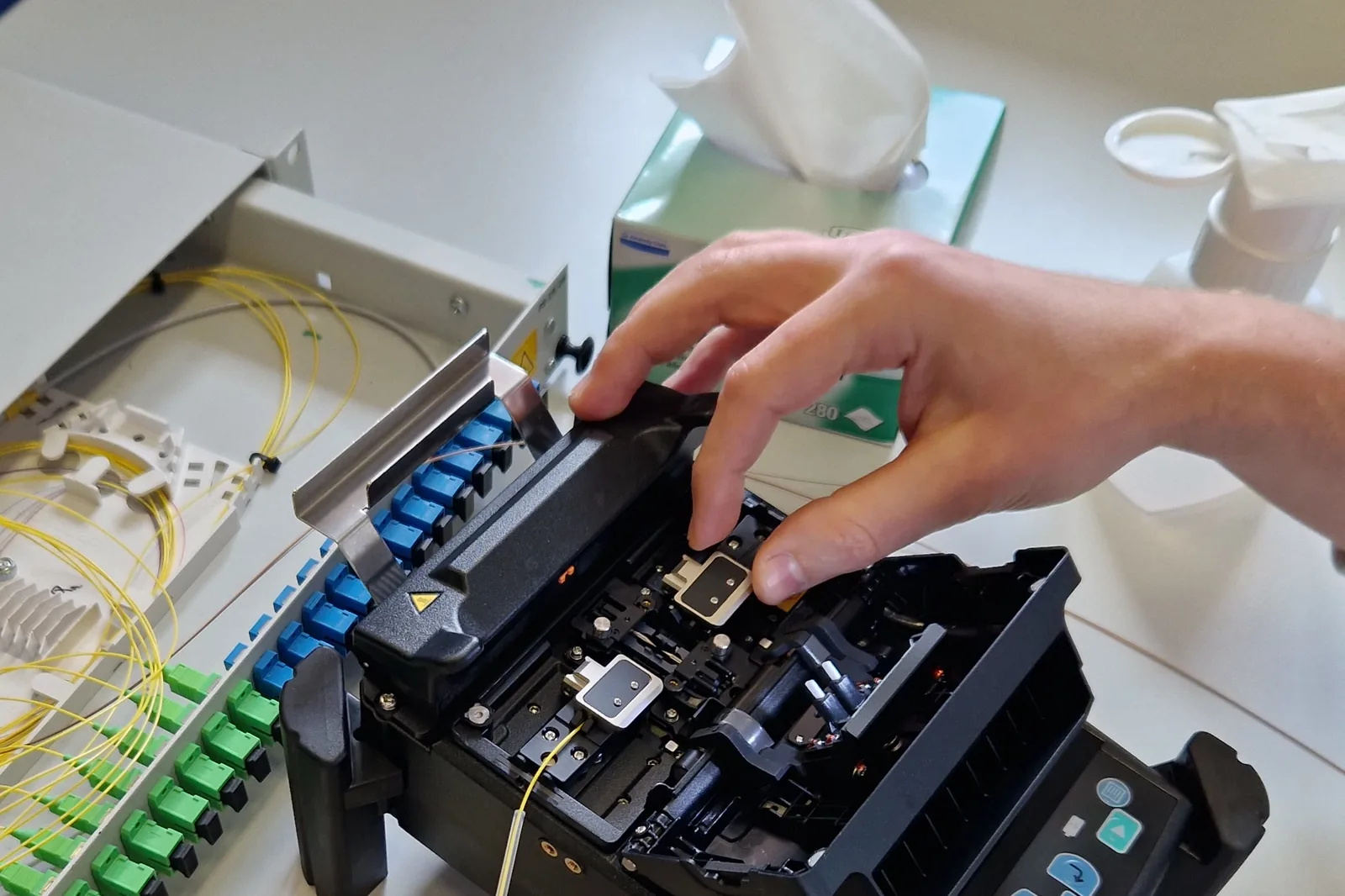

Podłużna konstrukcja i szeroko otwierana komora dobrze sprawdzają się na ograniczonej przestrzeni roboczej. Zdjęcie wykonał zespół handlowy Interlab podczas pracy ze sprzętem.
Teren bez taryfy ulgowej
Lekka konstrukcja. Konkretne liczby odporności.
S179+ waży 2,0 kg z baterią, a jednocześnie producent publikuje wyniki prób upadku, pyłu, zachlapania i udaru mechanicznego.
76 cmupadek z 5 stron
IP5Xodpowiednik · pył
IPX2odpowiednik · zachlapanie
IK07odpowiednik · udar 2 J
15 m/sochrona przed wiatrem
-10 do +50°Ctemperatura pracy
Łączność i utrzymanie
NFC, gotowość do Wi-Fi i demontowalny V-rowek.

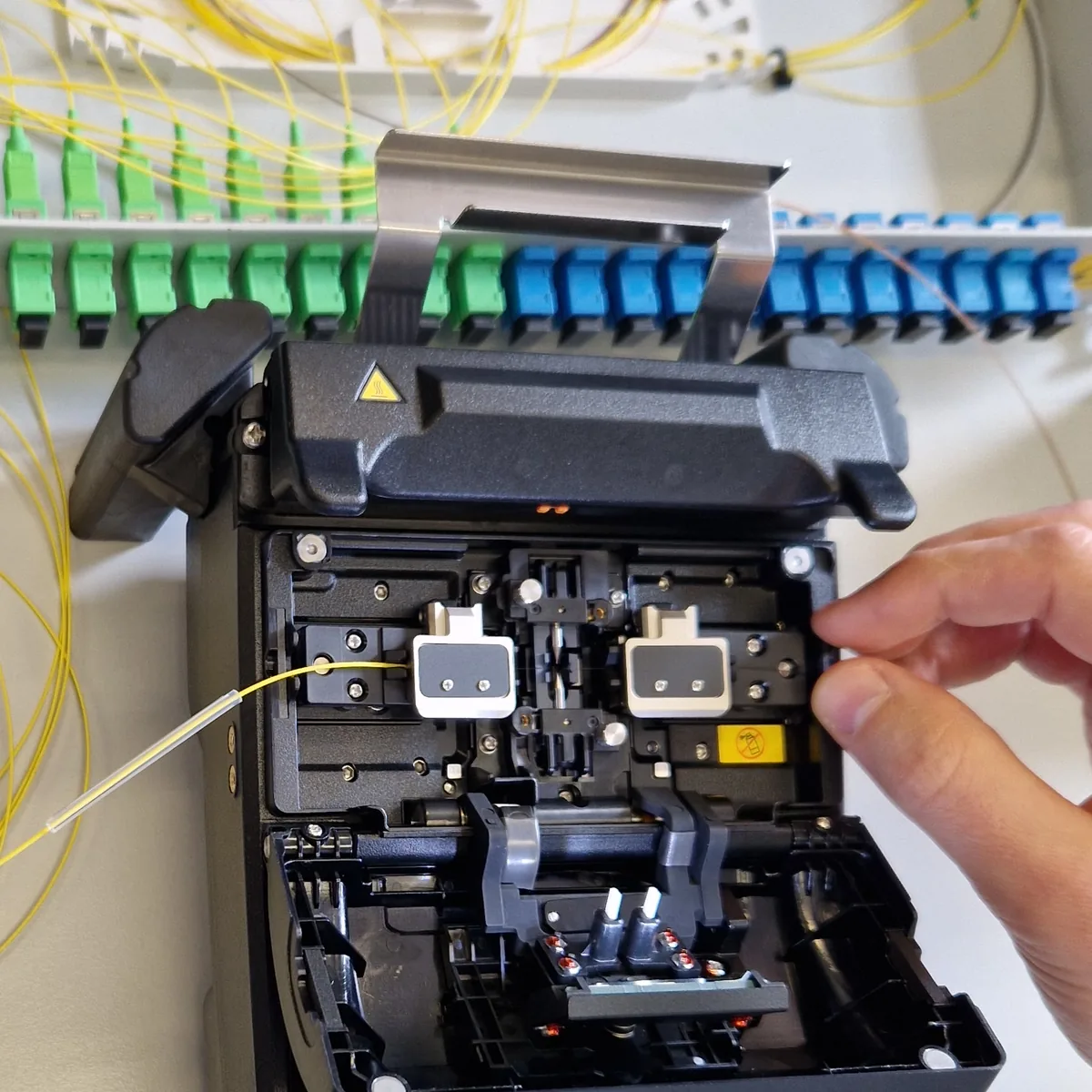

NFC może służyć do blokowania i odblokowywania urządzenia smartfonem. Komunikacja Wi-Fi wymaga kompatybilnego adaptera. Demontowalny lewy V-rowek ułatwia czyszczenie optyki i komory bez rozbudowanego demontażu.
Aktualna konfiguracja Interlab
S179+ z obcinarką FITEL S327A.
W bieżącej konfiguracji handlowej pokazujemy aktualną S327A; dokładną zawartość zestawu i wariant holderów potwierdzamy w ofercie.

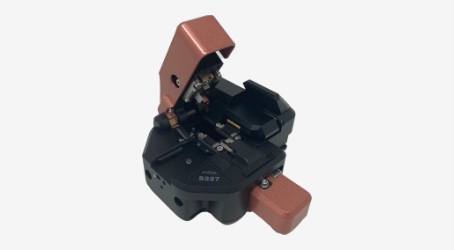

Aktualny model obcinarki
FITEL S327A
- deklarowana trwałość ostrza do 65 000 cięć,
- obrót ostrza jednym ruchem,
- praca ręczna lub stacjonarna,
- włókna pojedyncze i ribbon.
Elementy konfiguracji S179+
- spawarka FITEL S179+ z baterią S947,
- obcinarka FITEL S327A w zestawie handlowym Interlab,
- twarda walizka HCC-05,
- zapasowe elektrody ELR-01,
- zasilacz S979A i przewód,
- tacka chłodząca CTX-03,
- szczotka VGC-01 i ostrzałka D5111,
- etui narzędziowe TCC-01, folia antyodblaskowa i dokumentacja.
Oficjalny standard package producenta nie wyszczególnia obcinarki. S327A jest elementem konfiguracji handlowej Interlab i dlatego podlega potwierdzeniu na ofercie.
Film Interlab
Zobacz konstrukcję i przebieg pracy platformy S179.
Materiał powstał w 2021 r. i pokazuje wcześniejszą S179 oraz obcinarkę S326. Dane techniczne tej karty odnoszą się do S179+, a aktualna konfiguracja Interlab wykorzystuje S327A.
Dane techniczne
FITEL S179+ w liczbach.
Wartości zgodne z aktualną kartą producenta. Czas wygrzewania i liczba cykli zależą od osłonki, trybu pracy, stanu baterii oraz warunków.
| Włókna | SM G.652/G.657A1/A2, MM G.651, DSF G.653, G.654 typu cut-off shifted / large-area, NZD G.655, BIF/UBIF G.657B3 |
|---|---|
| Średnia strata spawu | SM 0,01 dB; MM 0,01 dB; DSF 0,03 dB; NZD 0,04 dB |
| Tłumienność odbiciowa spawu | ≥70 dB, równoważna reflektancja ≤−70 dB |
| Czas spawu | 6 s w trybie semi-auto |
| Czas wygrzewania | 9 s dla 60 mm Tyco SMOUV1120-01; 13 s dla FITEL S921 250 µm; 15 s dla S921 900 µm |
| Programy | do 300 programów spawania i 100 programów grzania |
| Pamięć | 20 000 wyników; automatycznie ostatnie 100 obrazów + 100 zapisanych na stałe |
| Bateria | typowo 220 cykli spaw + wygrzewanie, 90 s/cykl, 20°C |
| Masa | 1,7 kg bez baterii; 2,0 kg z baterią |
| Wymiary | 139 × 209 × 114 mm bez ochraniacza; 179 × 246 × 131 mm z ochraniaczem |
| Ekran | kolorowy LCD 4,3 cala z panelem dotykowym |
| Powiększenie obrazu | 104×, 278×, 556× |
| Siła silnika dosuwu | 8 N, wartość projektowa |
| Test naciągu | 1,96 N |
| Średnica płaszcza / powłoki | 80-150 µm / 100-3000 µm |
| Długość cięcia | 5-16 mm |
| Osłonki | 20, 40 i 60 mm |
| Odporność | upadek 76 cm z 5 stron; odpowiednik IP5X/IPX2 i IK07 |
| Temperatura pracy | -10 do +50°C |
| Wysokość / wiatr | do 5000 m n.p.m. / do 15 m/s |

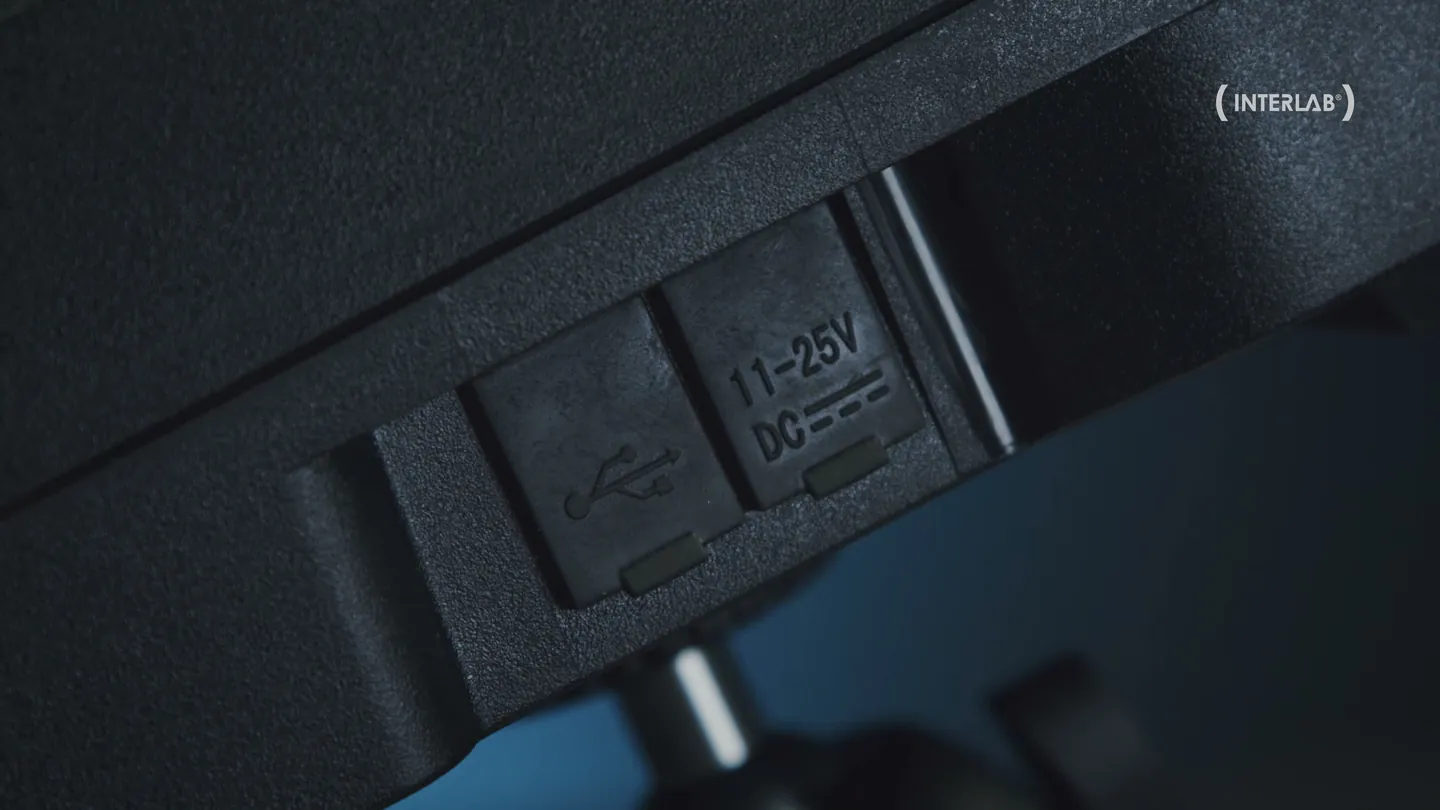

| Interfejsy | USB mini-B, USB-A, NFC, gotowość do Wi-Fi |
| Zasilanie | AC 100-240 V, 50/60 Hz; DC 11-24 V |
Dokument producenta
FITEL S179+ · karta katalogowa EN
Aktualny dokument potwierdzający ACCS, FAS, stratę spawu i return loss ≥70 dB.
Informacja o marce: aktualna oficjalna strona S179+ podaje, że produkt jest wytwarzany przez Lightera™ i wprowadzany na rynek przez Furukawa Electric. Marka urządzenia pozostaje FITEL.
Pytania techniczne
Najważniejsze przed wyborem zestawu.
Jeżeli aplikacja obejmuje nietypowe włókna, SOC, przewody DROP lub specjalne holdery, konfigurację warto potwierdzić przed zamówieniem.
Czy FITEL S179+ centruje włókna do rdzenia?
Tak. S179+ jest spawarką jednowłóknową z bezpośrednim osiowaniem do rdzenia i obserwacją włókna w dwóch osiach.
Co oznacza reflektancja spawu ≤−70 dB?
Oznacza bardzo mały udział mocy odbitej od pojedynczego spawu. Producent zapisuje ten sam parametr jako Splice Return Loss ≥70 dB. Nie jest to ORL całego toru.
Czy spawarka mierzy reflektancję każdego spawu?
Nie. Wartość ≤−70 dB jest parametrem katalogowym, a spawarka estymuje stratę na podstawie obrazu włókien. OTDR może oceniać zdarzenia odbiciowe w granicach swojej czułości i zakresu pomiarowego; nie oznacza to potwierdzenia wartości ≤−70 dB dla każdego spawu.
Czym S179+ różni się od wcześniejszej S179?
Wersja S179+ dodaje system ACCS, Fluid Arc System oraz ulepszony algorytm estymacji straty. Dane na tej karcie dotyczą S179+; archiwalny film Interlab pokazuje wcześniejszą platformę S179.
Czy aktualny zestaw zawiera obcinarkę S327A?
Interlab oferuje konfigurację handlową z aktualną obcinarką FITEL S327A. Dokładny zakres, holdery i akcesoria są potwierdzane w konkretnej ofercie.
Czy 0,01 dB jest gwarantowanym wynikiem każdego spawu?
Nie. To średnia wartość katalogowa uzyskana w warunkach i procedurze producenta dla identycznych włókien SM. Rzeczywisty wynik zależy między innymi od włókien, przygotowania, czystości i warunków pracy.
Jakie włókna obsługuje S179+?
Między innymi SM G.652 i G.657, MM G.651, DSF G.653, G.654, NZD G.655 oraz włókna odporne na zagięcia G.657B3, w zakresie średnicy płaszcza 80-150 µm.
Czy 6 s spawu i 9 s grzania obowiązuje zawsze?
6 s dotyczy trybu semi-auto. 9 s producent podaje dla określonej osłonki Tyco w trybie Power; dla osłonek FITEL S921 podaje 13 lub 15 s. Czas zależy od osłonki i warunków.
Dobierz konfigurację do swojej pracy
S179+ ma sens tam, gdzie liczy się nie tylko strata, ale cały charakter spawu.
Porozmawiajmy o rodzaju włókien, holderach, wymaganej dokumentacji i konfiguracji z S327A.
