Bezprzewodowy akcelerometr trójosiowy (BioNomadix)

Name: Bezprzewodowy akcelerometr trójosiowy (BioNomadix)
Brand: BIOPAC
SKU: 16674

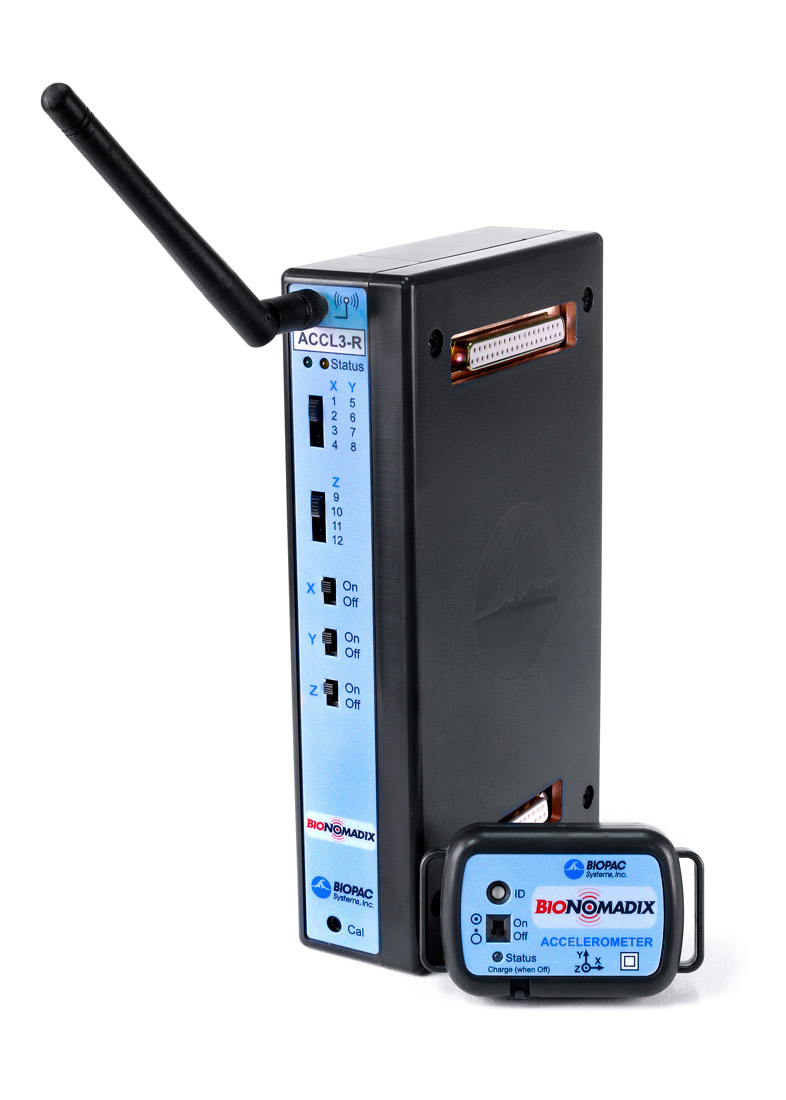

Bezprzewodowy akcelerometr BN-ACCL3 mierzy przyspieszenie jednocześnie w osiach X, Y i Z, bez ograniczeń kablowych typowych dla czujników przewodowych.

BioNomadix · Bezprzewodowy pomiar przyspieszenia

Bezprzewodowy akcelerometr BN-ACCL3 mierzy przyspieszenie jednocześnie w osiach X, Y i Z, bez ograniczeń kablowych typowych dla czujników przewodowych.

Kompletny, gotowy do użycia moduł do zastosowań mobilnych (ambulatory/wearable) — rejestruje zarówno spokojne przechylenia ciała, jak i dynamiczne ruchy badanego poruszającego się swobodnie.

Część większego systemu

Schemat systemu: nadajnik BioNomadix na badanym, odbiornik w jednostce MP200, analiza w AcqKnowledge

BN-ACCL3 to moduł rozszerzający, nie samodzielny system

Sam nadajnik i odbiornik BioNomadix nie rejestrują ani nie zapisują danych. Do pomiaru potrzebna jest jednostka akwizycji danych MP200 (lub starsze MP160/MP150) wraz z oprogramowaniem AcqKnowledge.

Odbiornik BN-ACCL3 wpina się w wejście kanałowe MP200, a zarejestrowany sygnał trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami — przewodowymi i bezprzewodowymi.

Kluczowe cechy

Swoboda ruchu bez ograniczeń kablowych

Brak kabla między badanym a systemem akwizycji — moduł nadawczy porusza się razem z badanym lub monitorowanym obiektem, w zasięgu odbiornika, bez skrępowania typowego dla czujników przewodowych.

Pomiar trójosiowy

Jeden moduł rejestruje przyspieszenie równocześnie wzdłuż wszystkich osi przestrzennych, co pozwala odtworzyć pełny kierunek i charakter ruchu badanego obiektu.

Wykrywanie stuknięć jako znaczników zdarzeń

Funkcja tap detection rozpoznaje pojedyncze i podwójne stuknięcia w moduł, które trafiają do zapisu jako znaczniki zdarzeń — bez potrzeby dodatkowego okablowania czy osobnego przycisku.

Przyspieszenie statyczne i dynamiczne

Ten sam moduł rejestruje zarówno powolne przechylenia i zmiany orientacji względem grawitacji, jak i gwałtowne, dynamiczne ruchy — bez przełączania trybu pomiaru.

X / Y / Zosie pomiaru

2000 Hzczęstotliwość transmisji

72-90hczas pracy baterii

10 mzasięg (linia wzroku)

Pełna specyfikacja techniczna

Osie pomiaru: Trójosiowy pomiar przyspieszenia — jednocześnie w osiach X, Y i Z
Typ pomiaru: Przyspieszenie statyczne (nachylenie/tilt — orientacja względem grawitacji) oraz dynamiczne (ruch)
Wykrywanie stuknięć: Funkcja tap detection — pojedyncze i podwójne stuknięcia rejestrowane jako znaczniki zdarzeń (event markers) w zapisie
Częstotliwość transmisji: 2000 Hz między nadajnikiem a odbiornikiem
Zasięg bezprzewodowy: Do 10 m w linii wzroku, typowo w warunkach laboratoryjnych
Opóźnienie transmisji: Składowa stała 15.6 ms + składowa zmienna ±0.5 ms rms
Czas pracy baterii: 72-90h ciągłej pracy, pełne ładowanie ok. 1h
Waga / wymiary nadajnika: Ok. 54 g, ok. 6×4×2 cm
Wymiary odbiornika: Ok. 380 g, ok. 4×11×19 cm
Mocowanie: Pasek Velcro 137 cm (BN-STRAP-137) w zestawie
Budowa modułu: Akcelerometr wbudowany w nadajnik — kompletny, samodzielny moduł, bez osobno zamawianego przetwornika
Kompatybilność: MP200 (oraz starsze MP160/MP150) + AcqKnowledge

Jak to działa

Nadajnik z wbudowanym akcelerometrem

Kompletny moduł mocowany na badanym lub monitorowanym obiekcie za pomocą paska Velcro — bez potrzeby osobnego przetwornika.

Transmisja bezprzewodowa do MP200

Dane z osi X, Y i Z oraz zdarzenia tap przesyłane przy 2000 Hz do systemu akwizycji, w zasięgu do 10 m w linii wzroku.

Analiza ruchu w AcqKnowledge

Ocena orientacji, dynamiki ruchu i znaczników zdarzeń (stuknięć) zsynchronizowanych z innymi sygnałami rejestrowanymi w systemie MP.

Zastosowanie eksperymentalne

Bezprzewodowy pomiar przyspieszenia wspiera badania mobilne, w których liczy się swoboda ruchu badanego i precyzyjna synchronizacja zdarzeń.

Fizjologia wysiłku

Rejestracja intensywności i charakteru ruchu badanego podczas aktywności fizycznej, zsynchronizowana z innymi parametrami wysiłkowymi.

Badania snu

Śledzenie zmian pozycji ciała i aktywności ruchowej badanego w warunkach ambulatoryjnych, bez ograniczeń kablowych.

Zdalny monitoring aktywności

Ciągła rejestracja danych o ruchu i orientacji w zastosowaniach typu data logging, poza warunkami klasycznego laboratorium.

Psychofizjologia i synchronizacja zdarzeń

Funkcja tap detection pozwala oznaczać w zapisie momenty istotne dla eksperymentu, synchronizując je z równolegle rejestrowanymi sygnałami fizjologicznymi.
