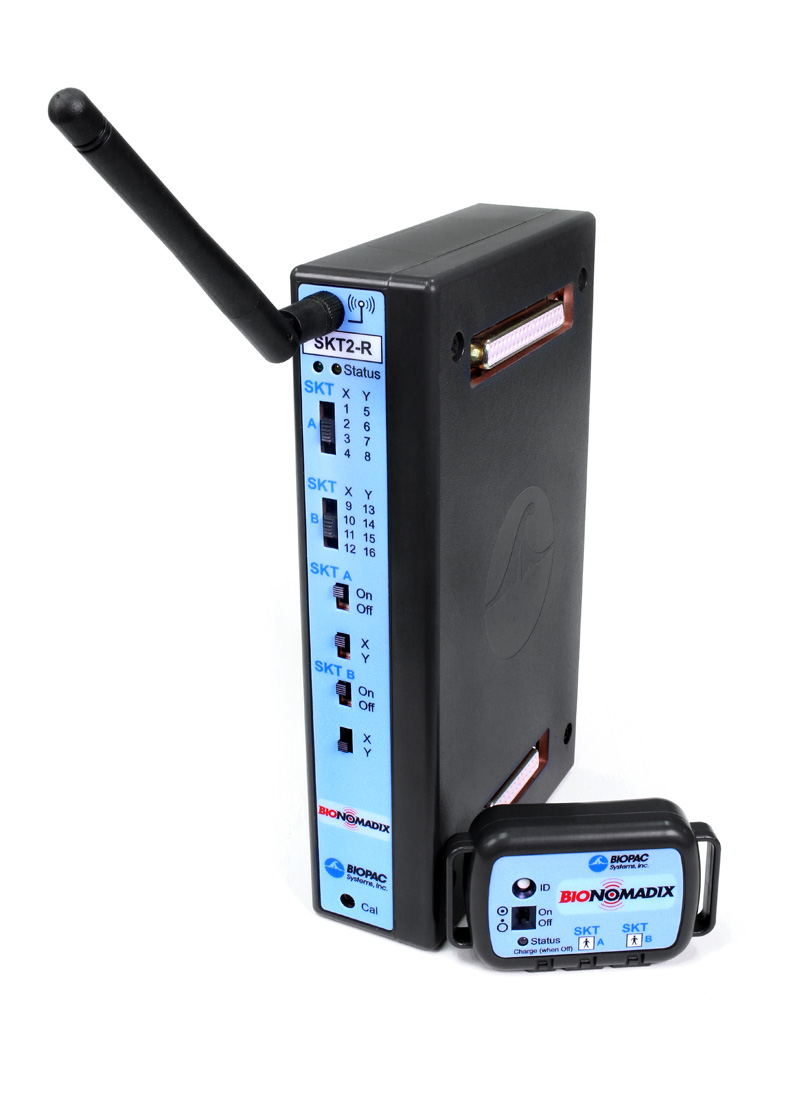

BioNomadix Temperatura skóry (BN-SKT2)

Name: BioNomadix Temperatura skóry (BN-SKT2)
Brand: BIOPAC
SKU: 18338

Bezprzewodowy, 2-kanałowy wzmacniacz temperatury skóry BN-SKT2 rejestruje przebieg temperatury badanego bez ograniczeń kablowych.

BioNomadix · Bezprzewodowy pomiar temperatury skóry

Bezprzewodowy, 2-kanałowy wzmacniacz temperatury skóry BN-SKT2 rejestruje przebieg temperatury badanego bez ograniczeń kablowych.

Dwa niezależne kanały temperatury, obsługiwane przez dedykowane przetworniki BIOPAC o różnym czasie odpowiedzi, dobierane pod protokół badania.

Część większego systemu

Schemat systemu: nadajnik BioNomadix na badanym, odbiornik w jednostce MP200, analiza w AcqKnowledge

BN-SKT2 to moduł rozszerzający, nie samodzielny system

Sam nadajnik i odbiornik BioNomadix nie rejestrują ani nie zapisują danych. Do pomiaru potrzebna jest jednostka akwizycji danych MP200 (lub starsze MP160/MP150) wraz z oprogramowaniem AcqKnowledge.

Dodatkowo BN-SKT2 wymaga osobno zamawianego przetwornika BN-TEMP-XDCR (czujnik temperatury). Odbiornik wpina się w wejście kanałowe MP200, a zarejestrowany sygnał trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami systemu.

Poznaj moduł z bliska

Kliknij punkty na zdjęciu, żeby zobaczyć, jak nadajnik BioNomadix nosi się na badanym i gdzie podłącza się okablowanie.

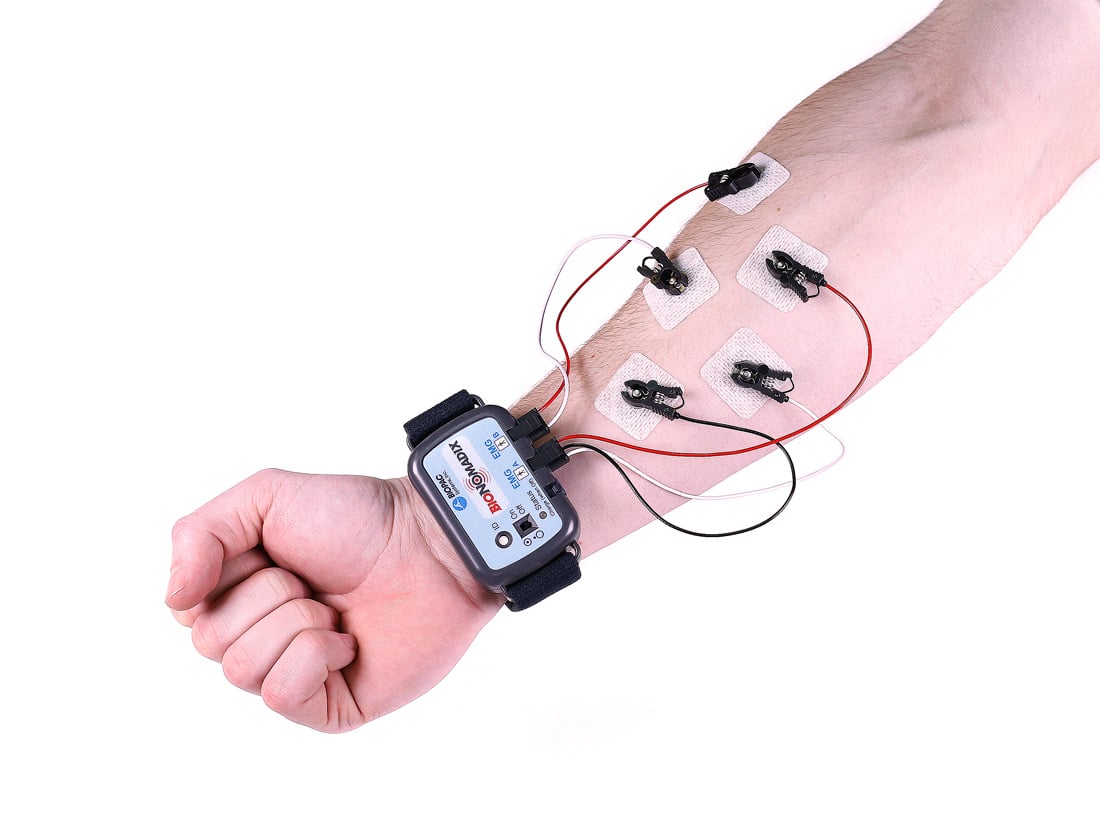

Nadajnik BioNomadix noszony na nadgarstku, podłączony do elektrod na skórze — interaktywny schemat

Kluczowe cechy

Bezprzewodowy, dwukanałowy pomiar

Dwa niezależne kanały temperatury (CH A / CH B) rejestrowane jednocześnie z jednego nadajnika, bez kabla łączącego z odbiornikiem.

Wybór przetwornika pod protokół

Dwa dedykowane czujniki: standardowy BN-TEMP-A-XDCR (czas odpowiedzi 1.1 s, przyklejany do skóry) lub szybkoreagujący BN-TEMP-B-XDCR (0.6 s, do pomiaru w powietrzu). Oba kompatybilne z sondami serii YSI 400.

Konfigurowalne filtrowanie sprzętowe

Przełączane pasmo (fabrycznie DC-1 Hz, do DC-10 Hz maks.) oraz opcjonalny filtr sieciowy 50/60 Hz, ustawiane przełącznikami na odbiorniku SKT2-R.

Integracja z systemem MP

Praca z MP200 (oraz starszymi MP160/MP150) i AcqKnowledge. MP200 obsługuje do 16 kanałów danych BioNomadix jednym systemem, więc BN-SKT2 można łączyć z innymi modułami tej rodziny.

13-51°Czakres pomiaru

0.01°Crozdzielczość (rms)

2000 Hzczęstotliwość transmisji

72-90hczas pracy baterii

Pełna specyfikacja techniczna

Sygnał: Temperatura skóry, 2 niezależne kanały (SKT)
Pasmo (bandwidth): Maks. DC - 10 Hz; fabrycznie DC - 1 Hz; opcje filtra: DC, 0.5 Hz HP, 1 lub 10 Hz LP
Filtr Notch: Opcjonalny 50/60 Hz, przełącznik użytkownika (fabrycznie OFF)
Zakres pomiarowy: 13 do 51°C
Rozdzielczość: 0.01°C (rms)
Napięcie wyjściowe: ±10 V (wyjście odbiornika); kalibracja: 13°C = -10 V, 51°C = +10 V
Częstotliwość transmisji: 2000 Hz między nadajnikiem a odbiornikiem
Zasięg transmisji: 10 m (linia wzroku), typowo w warunkach laboratoryjnych
Opóźnienie transmisji: Składnik stały 15.6 ms + zmienny ±0.5 ms rms
Czas pracy / ładowanie baterii: 72-90h pracy ciągłej; pełne ładowanie ok. 1h
Waga / wymiary: Nadajnik ok. 54 g, 6×4×2 cm; odbiornik ok. 380 g, 4×11×19 cm
Warunki pracy: Temperatura otoczenia 5-45°C, wilgotność do 95% (bez kondensacji)
Mocowanie: Pasek Velcro 137 cm (BN-STRAP-137)
Przetwornik standardowy: BN-TEMP-A-XDCR — dokładność ±0.2°C, czas odpowiedzi 1.1 s (na skórze), 9.8 mm śr. × 3.3 mm
Przetwornik szybkoreagujący: BN-TEMP-B-XDCR — dokładność ±0.2°C, czas odpowiedzi 0.6 s (w powietrzu), 1.7 mm śr. × 5 mm
Kompatybilność: MP200 (oraz starsze MP160/MP150) + AcqKnowledge

Gdzie umieścić czujnik

Kliknij punkt na sylwetce, żeby zobaczyć przykładowe miejsce przyłożenia przetwornika temperatury.

Przetwornik można przykleić w dowolnym miejscu na skórze — dłoń pokazano tylko jako przykład, nie jako jedyne czy zalecane miejsce pomiaru.

Ogólna sylwetka ciała — widok z przodu, przykładowe miejsce czujnika temperatury skóry na dłoni

Jak to działa

Przetwornik na badanym

Czujnik standardowy lub szybkoreagujący mocowany do skóry, nadajnik przypięty paskiem.

Odbiornik + MP200

Bezprzewodowa transmisja przy 2000 Hz do systemu akwizycji danych.

Analiza w AcqKnowledge

Ciągła rejestracja przebiegu temperatury, eksport danych i dalsza analiza.

Najczęściej zadawane pytania

Jaka jest różnica między przetwornikiem standardowym a szybkoreagującym?

Z jakimi systemami akwizycji współpracuje BN-SKT2?

Czy BN-SKT2 można łączyć jednocześnie z innymi modułami BioNomadix?
