System akwizycji danych MP200

MP200 to elastyczny i modułowy system przeznaczony do zaawansowanych badań naukowych. Oferuje 16 kanałów pomiarowych, a w połączeniu z oprogramowaniem AcqKnowledge zapewnia intuicyjną rejestrację i analizę danych w ponad 40 dziedzinach naukowych.

Modułowy i elastyczny system
16 kanałów pomiarowych
Oprogramowanie AcqKnowledge do analizy danych
Precyzyjna rejestracja sygnałów fizjologicznych
Wsparcie dla ponad 40 dziedzin naukowych

BIOPAC · System akwizycji danych

MP200 to modularny system akwizycji danych fizjologicznych i naturalny punkt startu wielu projektów badawczych.

Nie musisz od razu decydować o docelowej konfiguracji — możesz zacząć od pojedynczego sygnału i rozbudowywać stanowisko w czasie, w miarę jak rośnie zakres badań. To jeden wspólny hub dla sygnałów przewodowych i bezprzewodowych: EEG, EKG, EMG, EDA czy oddech trafiają do tego samego środowiska AcqKnowledge, zsynchronizowane w czasie. 16 kanałów, próbkowanie do 100 kHz na kanał i ponad 40 dziedzin zastosowań — od psychofizjologii po neuromarketing, z zatwierdzeniem do badań na ludziach i zwierzętach.

Zbudowany do rozbudowy

Poznaj jednostkę z bliska — kliknij punkty na zdjęciu, żeby zobaczyć, co kryje obudowa MP200 i dokąd trafiają Twoje sygnały.

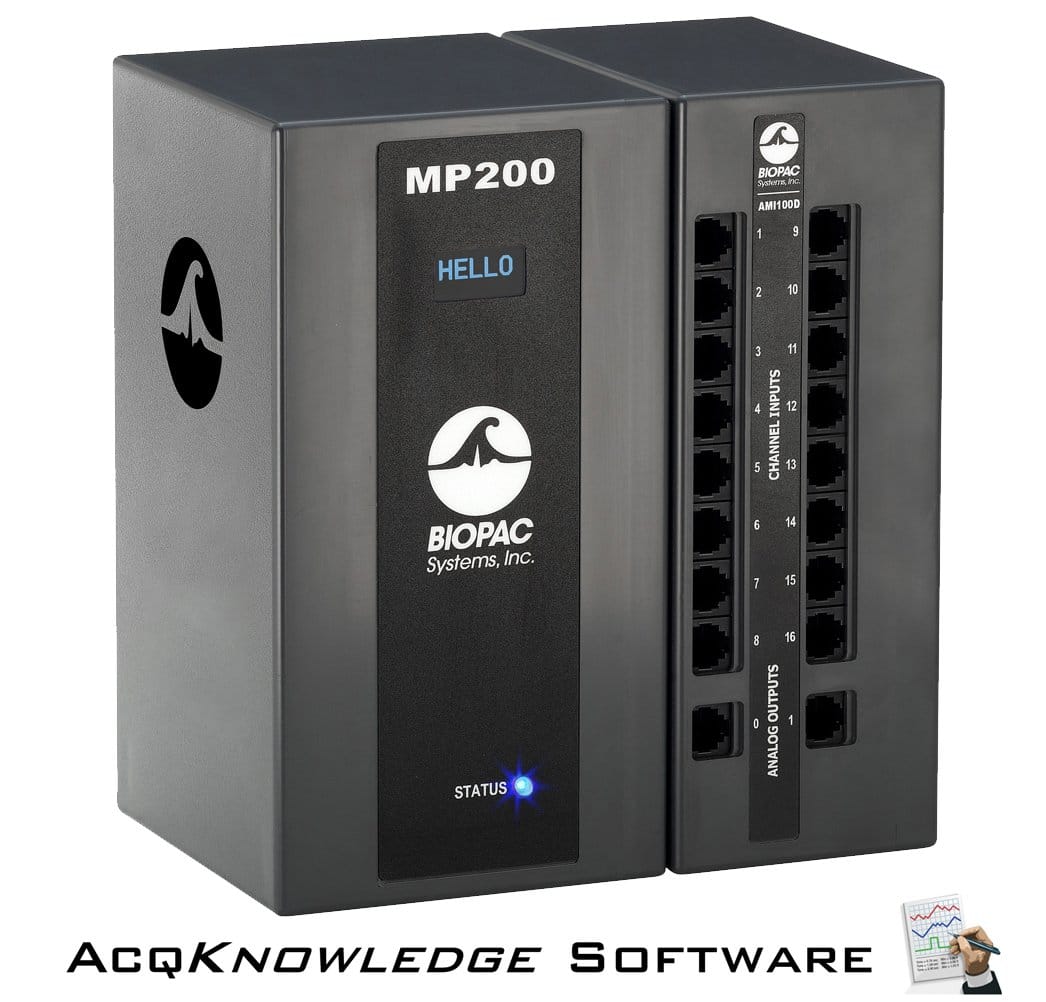

Jednostka MP200 z modułem wejść AMI100D — interaktywny schemat

Ekosystem badawczy wokół MP200

MP200 to węzeł większego ekosystemu do badań nad zachowaniem człowieka. Rejestruje sygnały fizjologiczne i łączy je — sprzętowo lub programowo — z technologiami z wielu obszarów badawczych.

EEGElektroencefalografia — wielokanałowe czepce APEX do badań poznawczych i neuronaukowych.

Eye-trackingŚledzenie wzroku (fiksacje, sakady, źrenica) — okulary i trackery ekranowe, synchronizacja w AcqKnowledge.

Facial CodingAutomatyczna analiza mimiki i emocji (FaceReader) na podstawie jednostek akcji mięśni twarzy.

Stimulus PresentationPrezentacja bodźców (obraz, dźwięk, wideo) ze znacznikami czasu zsynchronizowanymi z sygnałem.

BiometriaSygnały biometryczne i fizjologiczne: EKG, EDA/GSR, EMG, oddech, ciśnienie — przewodowo lub przez BioNomadix.

ImagingSprzęt kompatybilny z MRI — niemagnetyczne wzmacniacze i czujniki, bramkowanie sygnału.

fMRISynchronizacja rejestracji fizjologicznej z protokołem skanera fMRI (trigger i bramkowanie).

fNIRSPomiar natlenienia kory mózgowej metodą fNIRS (jednostka ebox / MedelOpt).

VRIntegracja gogli VR (HTC Vive, Meta Quest) z eye-trackingiem i pomiarem fizjologii.

Video i SyncWideo (do 8 kamer) i zsynchronizowane sygnały zdarzeń oraz odpowiedzi z danymi fizjologicznymi.

BSL — EdukacjaBIOPAC Student Lab (MP36/MP45) — gotowe ćwiczenia do nauczania fizjologii.

Część technologii wpinasz w MP200 bezpośrednio, część integrujesz programowo w AcqKnowledge, a część to powiązane, osobne systemy (fMRI, fNIRS, VR, edukacyjny Biopac Student Lab). Wybrane obszary dostaną własne, szczegółowe strony produktowe.

Kluczowe cechy

16 kanałów analogowych

16 wejść analogowych, 2 wyjścia, 16 cyfrowych I/O (przez interfejs STP100D/STP100D-C lub STP-IO) oraz wejście trigger zewnętrzny.

Do 100 kHz na kanał

Elastyczne próbkowanie (do 1600 kHz zagregowane) — różne kanały mogą pracować z różną częstotliwością jednocześnie.

Gotowy na sieć

Standard komunikacji to Ethernet (UDP); w zestawie adapter USB-Ethernet (ETHUSB) do podłączenia komputera.

BioNomadix natywnie

Do 16 kanałów danych BioNomadix jednym systemem MP200 — integracja bezprzewodowa i przewodowa w jednym środowisku AcqKnowledge.

16kanałów analogowych wej.

100 kHzpróbkowanie / kanał

2licencje AcqKnowledge w zestawie

16-bitrozdzielczość A/D

Przykładowe konfiguracje

Trzy typowe kierunki rozbudowy — inspiracja do rozmowy z doradcą, nie gotowy cennik.

Poziom 1

Podstawa

MP200
Kilka czujników biometrii (przewodowe)
Eye-tracking (Tobii)

Klasyczny zestaw startowy do pierwszych badań psychofizjologicznych.

Poziom 2

Mobilność i VR

MP200
Kilka modułów BioNomadix (bezprzewodowe)
VR

Swoboda ruchu badanego i pomiar w środowisku wirtualnym.

Poziom 3

Pełna integracja

MP200
BioNomadix (bezprzewodowe)
EEG lub fNIRS
VR z eye-trackingiem

Do rozbudowanych, wielomodalnych stanowisk łączących kilka technologii pomiarowych.

Pełna specyfikacja techniczna

Kanały analogowe wejściowe: 16
Kanały analogowe wyjściowe: 2
Kanały cyfrowe (I/O): 16, przez interfejs STP100D/STP100D-C lub STP-IO
Wejście trigger zewnętrzny: Tak
Rozdzielczość A/D i D/A: 16-bit (wejścia i wyjścia analogowe)
Maks. częstotliwość próbkowania: Do 100 kHz/kanał, do 1600 kHz zagregowane
Łączność: Ethernet UDP (100 Mbit/s); w zestawie adapter USB-Ethernet (ETHUSB) — MP200 nie ma natywnego portu USB do transmisji danych; kabel do 100 m
Zalecane połączenie sieciowe: Bezpośrednio do komputera lub przez switch box — BIOPAC nie zaleca pracy wielu jednostek MP200 w jednej współdzielonej sieci LAN
Oprogramowanie: AcqKnowledge 6 lub nowszy (wymagany — MP200 nie jest kompatybilny z wcześniejszymi wersjami) — 2 licencje w zestawie + trial AcqKnowledge Cloud
Integracja bezprzewodowa: Do 16 kanałów danych BioNomadix jednym systemem MP200
Kompatybilność wsteczna: Moduły BioNomadix współpracują też z MP160/MP150
Architektura I/O cyfrowego: 16 linii w 2 niezależnych blokach po 8 (blok 1: linie 0–7, blok 2: linie 8–15); każdy blok programowalny niezależnie jako wejście lub wyjście
Bufor wewnętrzny: ~42M próbek
Bufor wyjścia fali: ~4.2M próbek
Zasilanie: 12 VDC @ 2,5 A (zasilacz AC150A)
Wymiary / waga: 10×11×19 cm / 1,119 kg
API dla integratorów: BHAPI (sprzętowe) i ACKAPI (programowe) — dla zespołów budujących własne narzędzia i skrypty
Warianty z dodatkowymi licencjami: Workflow, Actigraphy, Baroreflex, Developer Bundle, FaceReader Integration, Network Data Transfer, Pressure Volume Loop Analysis, Scripting, Vibromyography — system można rozszerzać o dodatkowe licencje w miarę potrzeb badawczych

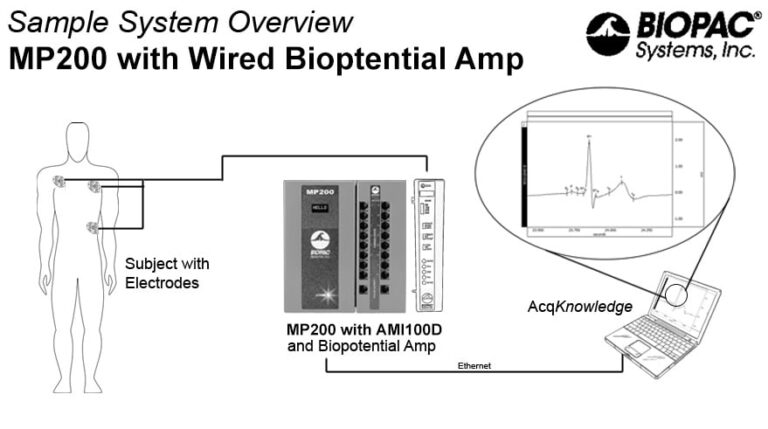

Jak to działa

Zbierasz sygnały z wielu źródeł

Przewodowe moduły fizjologiczne, bezprzewodowy BioNomadix oraz zintegrowane systemy — VR, fNIRS i eye-tracking — wszystkie zasilają jeden system.

MP200 scala je w czasie rzeczywistym

Kanały o różnych częstotliwościach próbkowania trafiają do jednej, wspólnej i zsynchronizowanej osi czasu — bez ręcznego dopasowywania.

Analizujesz w AcqKnowledge

Jeden zapis wszystkich modalności: rejestracja, automatyczna analiza i eksport gotowych danych badawczych.

Dedykowane oprogramowanie AcqKnowledge

MP200 pracuje w AcqKnowledge — autorskim oprogramowaniu BIOPAC do rejestracji, wizualizacji i automatycznej analizy sygnałów. Dostępne jako licencja wieczysta (jednorazowy zakup, bez abonamentu); w zestawie z MP200 znajdują się 2 licencje. Windows i macOS.

Najczęściej zadawane pytania

Czy MP200 współpracuje ze starszymi modułami BioNomadix?

Czy można połączyć kilka jednostek MP200 w jednej pracowni?

Jakie oprogramowanie jest wymagane?
