Przewodowy moduł rzutu serca / ICG (BIOPAC NICO100D)

Name: Przewodowy moduł rzutu serca / ICG (BIOPAC NICO100D)
SKU: 18513

Przewodowy moduł do kardiografii impedancyjnej (ICG) z serii BIOPAC Smart Amplifier — rejestruje bazową impedancję klatki piersiowej (Z) i jej pochodną dZ/dt, wykorzystywane do wyznaczania objętości wyrzutowej i rzutu serca. Elektronika pomiarowa blisko elektrod, automatyczna konfiguracja w AcqKnowledge. Przeznaczony wyłącznie do zastosowań badawczych (nie jest wyrobem medycznym). Wymaga interfejsu AMI100D oraz jednostki MP160 lub MP200 (nie MP150) i AcqKnowledge 5.0.4 lub nowszego.

BIOPAC Smart Amplifier · Nieinwazyjny pomiar rzutu serca (kardiografia impedancyjna)

NICO100D to wzmacniacz z serii Smart Amplifier do kardiografii impedancyjnej (ICG) — rejestruje bazową impedancję klatki piersiowej (Z) oraz jej pochodną czasową dZ(t)/dt, wykorzystywane do wyznaczania objętości wyrzutowej i rzutu serca.

Dzięki architekturze Smart Amplifier elektronika pomiarowa znajduje się bliżej elektrod, a parametry akwizycji konfigurują się automatycznie w AcqKnowledge po podłączeniu modułu.

Część większego systemu

Rodzina modułów BIOPAC Smart Amplifier 100D — poglądowe zdjęcie całej linii (NICO100D to jeden z modułów w tej rodzinie)

Zdjęcie poglądowe całej rodziny Smart Amplifier 100D — moduł NICO100D ma identyczną obudowę.

NICO100D to moduł rozszerzający, nie samodzielny system

Sam moduł NICO100D nie rejestruje ani nie zapisuje danych samodzielnie. Wymaga podłączenia poprzez interfejs AMI100D do jednostki akwizycji danych MP160 lub MP200 (moduły Smart Amplifier NIE współpracują z MP150) wraz z oprogramowaniem AcqKnowledge w wersji 5.0.4 lub nowszej.

Dodatkowo NICO100D wymaga modułu modulatora/demodulatora MEC104D — niezbędnego dla każdej z trzech dostępnych konfiguracji elektrod — oraz jednej z tych konfiguracji: szczegóły w sekcji poniżej.

Wymagane akcesoria i konfiguracje elektrod

NICO100D to sam wzmacniacz — do pomiaru zawsze potrzebny jest moduł MEC104D oraz jedna z trzech konfiguracji przewodu i elektrod, dobrana do protokołu badania.

MEC104D

Moduł modulatora/demodulatora

Wymagany wspólny element dla wszystkich trzech konfiguracji pomiarowych NICO100D — bez niego żadna z poniższych konfiguracji nie działa.

Niezbędny w Konfiguracji A, B i C
Łączy NICO100D z wybranym przewodem elektrodowym

Przewód 8-klipsowy LEAD132 (D-series) do pomiaru ICG

Zdjęcie producenta (BIOPAC) — przewód 8-klipsowy LEAD132 (D-series). LEAD132 + EL500 / EL503

Konfiguracja A — Symulowana Ekwipotencjalna

Opisywana jako optymalna (zalecana) konfiguracja pomiarowa. Wykorzystuje przewód 8-klipsowy LEAD132.

Przewód: LEAD132 (8 klipsów)
Elektrody: 4× EL500 lub 8× EL503
Konfiguracja rekomendowana jako optymalna

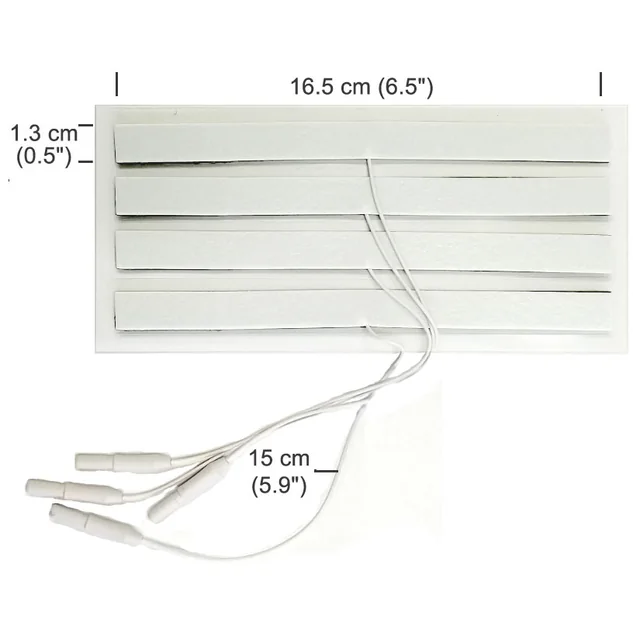

Zdjęcie producenta (BIOPAC) — taśma elektrodowa ICG EL526. CBL246 + EL526

Konfiguracja B — W pełni ekwipotencjalna (TREV)

Nazywana też konfiguracją TREV. Wykorzystuje kabel adapterowy CBL246 wraz z dedykowaną taśmą elektrodową ICG EL526.

Kabel adapterowy: CBL246
Elektroda: EL526 (specjalistyczna taśma elektrodowa ICG)

Przewód 4-klipsowy LEAD131 do pomiaru ICG

Zdjęcie producenta (BIOPAC) — przewód 4-klipsowy LEAD131. LEAD131 + EL503 / EL500

Konfiguracja C — Nieekwipotencjalna

Wykorzystuje przewód 4-klipsowy LEAD131.

Przewód: LEAD131 (4 klipsy)
Elektrody: 4× EL503 lub 2× EL500

Kluczowe cechy

Elektronika blisko elektrody

Architektura Smart Amplifier umieszcza elektronikę pomiarową bliżej elektrod — ogranicza to podatność sygnału na zakłócenia w porównaniu z tradycyjnym modułem przy jednostce akwizycji.

Automatyczna konfiguracja

Po podłączeniu moduł automatycznie konfiguruje parametry akwizycji w AcqKnowledge — bez ręcznego ustawiania przełączników.

Dwukanałowy pomiar impedancyjny

Rejestruje jednocześnie bazową impedancję klatki piersiowej (Z) oraz jej pochodną czasową dZ(t)/dt — podstawę do wyznaczenia objętości wyrzutowej i rzutu serca metodą kardiografii impedancyjnej.

Wyłącznie do celów badawczych/edukacyjnych

BIOPAC nie zwalidowała tego pomiaru względem metod referencyjnych (termodylucja) dla wartości bezwzględnych objętości wyrzutowej/rzutu serca. Nie należy używać dwóch modułów NICO100D (ani powiązanego EBI100D) jednocześnie na tym samym badanym.

100 kHzczęstotliwość wzbudzenia

4 mA rmsprąd wzbudzenia (sinusoidalny)

DC–100 Hzpasmo (wideband)

MP160/200kompatybilność (przez AMI100D)

Pełna specyfikacja techniczna

Sygnał: Kardiografia impedancyjna (ICG) — impedancja klatki piersiowej i jej pochodna czasowa
Liczba kanałów: 2 — Z (bazowa impedancja klatki piersiowej) oraz dZ(t)/dt (pochodna czasowa)
Częstotliwość wzbudzenia: 100 kHz
Prąd wzbudzenia: 4 mA rms, sinusoidalny, stały
Pasmo (wideband): DC – 100 Hz
Zakres wyjścia: ±10 V
CMRR: Min. 120 dB
Wymagane akcesoria: MEC104D (modulator/demodulator, wymagany zawsze) + jedna z 3 konfiguracji elektrod: Konfiguracja A (LEAD132 + EL500/EL503), Konfiguracja B (CBL246 + EL526), Konfiguracja C (LEAD131 + EL503/EL500) — szczegóły w sekcji akcesoriów
Wymiary / waga modułu: Ok. 1.8×4.6×1.1 cm, ok. 48 g (sam wzmacniacz ok. 9 g)
Kabel: 3 m, RJ12, do interfejsu AMI100D
Elektrody: Wyłącznie Ag/AgCl (zgodnie z wybraną konfiguracją) — elektrody złocone nie są właściwe dla tego typu pomiaru
Kompatybilność: MP160 lub MP200 (przez interfejs AMI100D) + AcqKnowledge 5.0.4 lub nowszy
Zastrzeżenie: Wyłącznie do celów badawczych/edukacyjnych. BIOPAC nie zwalidowała tej metody względem termodylucji (gold standard) dla wartości bezwzględnych objętości wyrzutowej/rzutu serca. Nie używać dwóch modułów NICO100D (ani EBI100D) jednocześnie na tym samym badanym — odniesienie masy przebiega przez ten moduł, a nie przez osobną elektrodę uziemiającą.

Gdzie umieścić elektrody

Kliknij punkty na sylwetce, żeby zobaczyć ogólny układ elektrod ICG — pasmo szyjne i pasmo tułowia. Elektrody umieszcza się na szyi oraz na tułowiu, zgodnie ze standardowym, tetrapolarnym/oktapolarnym rozmieszczeniem stosowanym w kardiografii impedancyjnej. Dokładne punkty i ich liczba zależą od wybranej konfiguracji (A, B lub C).

Rozmieszczenie szyja/tułów potwierdzone w materiałach źródłowych dla NICO100D.

Ogólna sylwetka ciała — widok z przodu, punkty umiejscowienia elektrod kardiografii impedancyjnej (ICG) na szyi i tułowiu

Jak to działa

Elektrody + MEC104D na badanym

Elektrody rozmieszczone na szyi i tułowiu, podłączone przez MEC104D i wybraną konfigurację (A, B lub C) do modułu NICO100D.

NICO100D + AMI100D + MP160/200

Moduł wzbudza sygnał impedancyjny (100 kHz, 4 mA rms) i przesyła go kablem RJ12 do interfejsu AMI100D, a stamtąd do jednostki akwizycji.

Analiza w AcqKnowledge

Rejestracja kanałów Z i dZ(t)/dt oraz wyprowadzenie objętości wyrzutowej i rzutu serca do celów badawczych.

Zastosowanie eksperymentalne

Kardiografia impedancyjna wspiera badania nieinwazyjnej hemodynamiki sercowo-naczyniowej w kontekście badawczym/edukacyjnym.

Badania objętości wyrzutowej

Wyznaczanie objętości wyrzutowej serca (stroke volume) na podstawie sygnału dZ(t)/dt.

Badania rzutu serca

Nieinwazyjna ocena rzutu serca (cardiac output) w protokołach badawczych.

Hemodynamika sercowo-naczyniowa

Analiza parametrów hemodynamicznych w badaniach nad układem sercowo-naczyniowym.

Fizjologia stresu i układu autonomicznego

Sygnał ICG jako element protokołów badających reaktywność układu autonomicznego na bodźce.

Najczęściej zadawane pytania

Którą konfigurację elektrod wybrać — dlaczego są trzy opcje?

Czy wyniki są zwalidowane klinicznie?

Z jakimi systemami akwizycji współpracuje NICO100D?

Czy można użyć dwóch modułów NICO100D na tym samym badanym jednocześnie?
