BioNomadix bezprzewodowy wzmacniacz RSP i EKG

Name: BioNomadix bezprzewodowy wzmacniacz RSP i EKG
Brand: BIOPAC
SKU: 8995

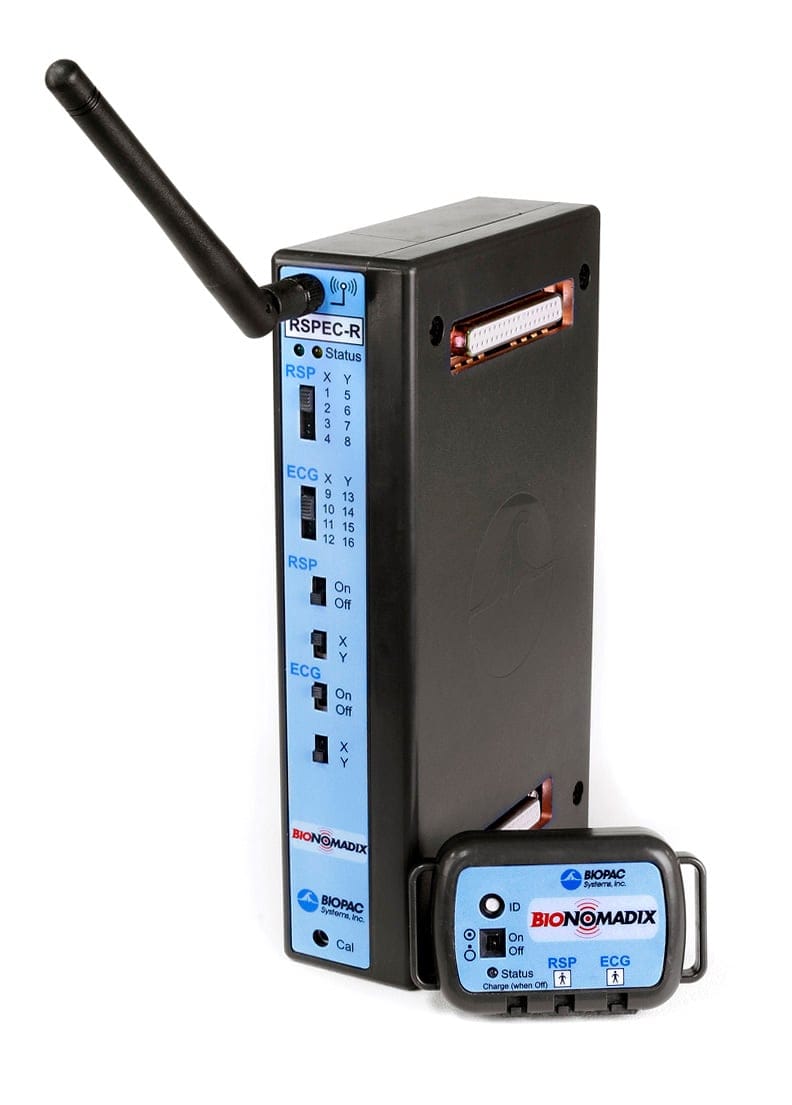

Moduł BioNomadix BN-RSPEC łączy w jednym bezprzewodowym nadajniku pomiar wysiłku oddechowego (RSP) i elektrokardiogram (EKG).

BioNomadix · Kardiologia i oddech

Moduł BioNomadix BN-RSPEC łączy w jednym bezprzewodowym nadajniku pomiar wysiłku oddechowego (RSP) i elektrokardiogram (EKG).

Hybrydowy kanał kardiologiczno-respiracyjny do analizy zmienności rytmu serca z uwzględnieniem fazy oddechu (RSA), bez ograniczeń kabli dla badanego.

Część większego systemu

Schemat systemu: nadajnik BioNomadix na badanym, odbiornik w jednostce MP200, analiza w AcqKnowledge

BioNomadix RSP+EKG to moduł rozszerzający, nie samodzielny system

Sam nadajnik i odbiornik BioNomadix nie rejestrują ani nie zapisują danych. Do pomiaru potrzebna jest jednostka akwizycji danych MP200 (lub starsze MP160/MP150) wraz z oprogramowaniem AcqKnowledge.

Odbiornik BioNomadix RSP+EKG wpina się w wejście kanałowe MP200, a zarejestrowany sygnał trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami — przewodowymi i bezprzewodowymi.

Poznaj moduł z bliska

Kliknij punkty na zdjęciu, żeby zobaczyć, jak nadajnik BioNomadix nosi się na badanym i gdzie podłącza się okablowanie.

Nadajnik BioNomadix noszony na nadgarstku, podłączony do elektrod na skórze — interaktywny schemat

Kluczowe cechy

2-w-1: RSP + EKG

Jeden nadajnik, dwa niezależne kanały fizjologiczne — oddech i czynność elektryczną serca — rejestrowane jednocześnie.

Pełna swoboda ruchu

Bezprzewodowa transmisja między nadajnikiem a odbiornikiem — badany nie jest ograniczony kablami podczas rejestracji.

Kompaktowy nadajnik

Mocowany paskiem lub w dedykowanej kieszeni koszulki BioNomadix BioShirt, razem z wtykanymi elektrodami tekstylnymi.

Filtr Notch 50/60 Hz

Opcjonalna redukcja zakłóceń sieciowych na obu kanałach, bez utraty jakości sygnału.

2sygnały jednocześnie (RSP+EKG)

2000 Hzczęstotliwość transmisji

72-90hczas pracy baterii

>70 dBSNR kanału EKG

Pełna specyfikacja techniczna

Pasmo RSP (kanał A): DC - 10 Hz maks., ustawienie fabryczne DC - 1 Hz
Pasmo EKG (kanał B): 0.05 - 150 Hz maks., ustawienie fabryczne 1 - 35 Hz
Sygnał alternatywny EKG: Tryb Heart Rate (tętno) w miejsce surowego zapisu EKG
Rozdzielczość RSP: FSR/4096 (4.88 mV)
Szum własny EKG: 0.9 µV rms (pasmo 0.05-150 Hz), SNR > 70 dB
Filtr Notch: Opcjonalny, 50/60 Hz, przełącznik użytkownika, fabrycznie wyłączony
Zakres wyjściowy: ±10 V (wyjście odbiornika)
Zasięg transmisji: 10 m w linii wzroku, warunki laboratoryjne
Zasilanie: Wbudowany akumulator Li-ion, praca do 72-90h, pełne ładowanie ok. 1h
Waga / wymiary nadajnika: Ok. 54 g, ok. 6×4×2 cm
Mocowanie: Pasek BN-STRAP-137 (137 cm) lub kieszeń koszulki BioNomadix BioShirt (BN-BIOSHIRT)
Kompatybilność: MP200, MP160, MP150, AcqKnowledge

Gdzie umieścić czujniki

Kliknij punkty na sylwetce, żeby zobaczyć typowe miejsce pasa oddechowego, elektrod EKG i uziemienia.

Pas oddechowy: lokalizacja potwierdzona w materiałach BIOPAC (Respiration Transducer). Elektrody EKG: standardowy układ BIOPAC dla odprowadzenia II, zmodyfikowany na tors — poglądowo. Elektroda uziemienia (GND) jest wymagana w każdym podłączeniu EKG; jej dokładna pozycja na torsie orientacyjna.

Ogólna sylwetka ciała — widok z przodu, punkty umiejscowienia pasa oddechowego, elektrod EKG i uziemienia

Tylko odprowadzenie II

BN-RSPEC mierzy jedno odprowadzenie kończynowe: II (LL−RA). To nie pełny trójkąt Einthovena — brakuje elektrody LA, więc odprowadzenia I i III nie są dostępne.

GND to elektroda odniesienia, redukująca zakłócenia — nie wchodzi w skład samego pomiaru różnicowego.

Jak to działa

Nadajnik na badanym

Jednoczesny pomiar wysiłku oddechowego (pas RSP) i EKG (elektrody) w jednym module.

Odbiornik + system akwizycji

Transmisja bezprzewodowa przy 2000 Hz do MP200, MP160 lub MP150.

Analiza w AcqKnowledge

HRV skorygowane o fazę oddechu (RSA), tempo oddechu i tętna w czasie rzeczywistym.

Zastosowanie eksperymentalne

Jednoczesny, bezprzewodowy pomiar oddechu i EKG w jednym module jest wykorzystywany w badaniach kardiologiczno-respiracyjnych oraz wszędzie tam, gdzie liczy się korelacja reakcji autonomicznego układu nerwowego z fazą oddechu.

RSA — zmienność rytmu zatokowego

Analiza Respiratory Sinus Arrhythmia: modulacji rytmu serca przez cykl oddechowy, wymaga jednoczesnego, zsynchronizowanego zapisu obu sygnałów.

Obciążenie poznawcze

Ocena obciążenia poznawczego (cognitive load) w badaniach ergonomii i UX na podstawie łącznej dynamiki oddechu i tętna.

Neuromarketing i HCI

Reakcje afektywne na bodźce w interakcjach człowiek-komputer, rejestrowane bez ograniczeń kablowych dla badanego.

Badania w symulatorach

Mobilne badania psychofizjologiczne w symulatorach, gdzie swoboda ruchu badanego jest warunkiem realistycznego przebiegu zadania.

Najczęściej zadawane pytania

Po co mierzyć oddech i EKG w jednym module, a nie osobno?

Czy moduł współpracuje z koszulką pomiarową?

Czy wymaga dodatkowego okablowania do systemu akwizycji?
