Przewodowy wzmacniacz SpO2 (BIOPAC OXY100E)

Name: Przewodowy wzmacniacz SpO2 (BIOPAC OXY100E)
SKU: 16648

Przewodowy wzmacniacz do nieinwazyjnego pomiaru wysycenia krwi tlenem (SpO2), uderzenie po uderzeniu, metodą dwóch długości fali światła (czerwona ~660 nm, podczerwona ~910 nm). Kalibracja wbudowana; do 4 modułów na jednej jednostce MP. Wymaga osobno zamawianego czujnika z serii TSD124 (palec/ucho/opaska) oraz jednostki MP150/MP160/MP200 z oprogramowaniem AcqKnowledge.

BIOPAC · Nieinwazyjny pomiar pulsoksymetryczny

Moduł OXY100E rejestruje nieinwazyjnie, uderzenie po uderzeniu, wysycenie krwi tlenem (SpO2).

Diody czerwona i podczerwona prześwietlają przezierny fragment tkanki (palec, płatek ucha lub inne miejsce), a różnica pochłaniania światła przez fotodiody pozwala wyliczyć proporcję oksy- i deoksyhemoglobiny.

Część większego systemu

Zestaw OXY100E: moduł wzmacniacza z podłączonym czujnikiem pulsoksymetrycznym

Zdjęcie producenta (BIOPAC) — moduł OXY100E z podłączonym czujnikiem serii TSD124.

OXY100E to moduł rozszerzający, nie samodzielny system

Sam moduł OXY100E nie rejestruje ani nie zapisuje danych samodzielnie. Wymaga podłączenia kablem do jednostki akwizycji danych MP150/MP160/MP200 wraz z oprogramowaniem AcqKnowledge.

Dodatkowo OXY100E wymaga osobno zamawianego czujnika z serii TSD124 — szczegóły w sekcji poniżej. Moduł wpina się w gniazdo kanałowe jednostki MP, a zarejestrowany sygnał trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami systemu.

Wymagany czujnik

OXY100E to sam moduł wzmacniający — do pomiaru SpO2 potrzebny jest oddzielnie zamawiany czujnik z serii TSD124, dobrany do miejsca pomiaru.

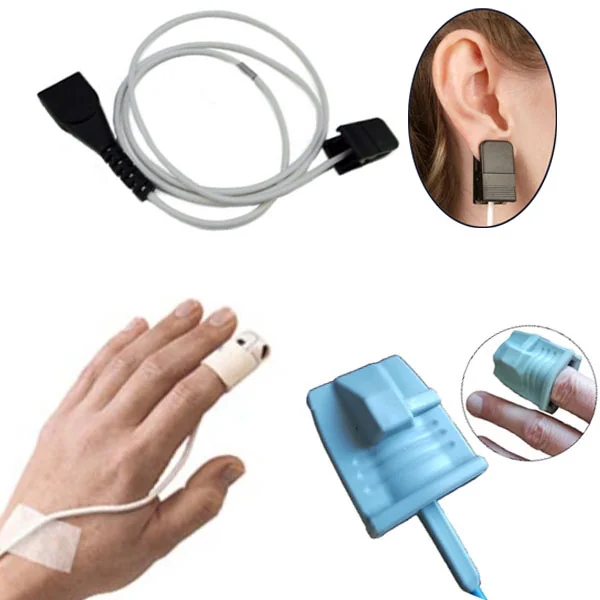

Czujniki pulsoksymetryczne serii TSD124 — warianty na palec, ucho i opaskowy

Zdjęcie producenta (BIOPAC) — warianty czujnika serii TSD124: klips na palec, klips na ucho i elastyczna opaska. TSD124-series

Czujnik pulsoksymetryczny — do wyboru wg miejsca pomiaru

Jeden czujnik SpO2, dostępny w trzech wariantach różniących się formą i miejscem zakładania — dobór zależy od protokołu badania i badanego.

TSD124D — klips zakładany na palec (transmisyjny), dla osób dorosłych o masie ciała powyżej 30 kg
TSD124B — klips zakładany na płatek ucha (Nonin PureLight)
TSD124C — elastyczny czujnik opaskowy do alternatywnych miejsc pomiaru na kończynie (Nonin PureLight)

Kluczowe cechy

Pomiar uderzenie po uderzeniu

Wysycenie krwi tlenem rejestrowane w rytmie kolejnych uderzeń serca, nie tylko jako uśredniona wartość.

Dwie długości fali światła

Diody czerwona (~660 nm) i podczerwona (~910 nm) prześwietlają tkankę, a różnica pochłaniania światła przez fotodiody pozwala wyliczyć proporcję oksy- i deoksyhemoglobiny.

Wbudowana kalibracja

Moduł nie wymaga ręcznej procedury kalibracyjnej — kalibracja jest wbudowana w urządzenie.

Do 4 modułów jednocześnie

Na jednej jednostce MP można uruchomić jednocześnie do 4 modułów OXY100E — dla badań wieloosobowych lub redundantnych.

SpO2mierzony parametr

Beat-to-beattyp pomiaru

~660/910 nmdługości fali (czerwona/podczerwona)

4moduły jednocześnie na jednej jednostce MP

Pełna specyfikacja techniczna

Sygnał: Nieinwazyjne wysycenie krwi tlenem (SpO2), pomiar beat-to-beat
Metoda pomiaru: Dwie długości fali światła (czerwona ~660 nm, podczerwona ~910 nm) przechodzące przez tkankę do fotodiody; różnicowe pochłanianie światła pozwala wyliczyć proporcję oksy-/deoksyhemoglobiny
Kalibracja: Wbudowana — bez ręcznej procedury kalibracyjnej
Liczba jednoczesnych modułów: Do 4 modułów OXY100E na jednej jednostce MP
Wymagany przetwornik: Czujnik z serii TSD124 (TSD124D — klips na palec; TSD124B — klips na ucho; TSD124C — opaska elastyczna)
Kompatybilność: MP150, MP160, MP200 + AcqKnowledge

Gdzie umieścić czujnik

Czujnik TSD124D (klips) zakłada się na opuszek palca, TSD124B (klips) na płatek ucha, a TSD124C (opaska elastyczna) na alternatywne miejsce na kończynie — wybór zależy od czujnika i protokołu badania.

Umiejscowienie potwierdzone w materiałach BIOPAC dla poszczególnych wariantów czujnika.

Jak to działa

Czujnik TSD124 na badanym

Czujnik zakładany w wybranym miejscu — na palcu, uchu lub kończynie, w zależności od wariantu.

OXY100E + MP150/160/200

Moduł przekształca sygnał optyczny z czujnika w wartość SpO2, przekazywaną kablem do jednostki akwizycji.

Analiza w AcqKnowledge

Rejestracja przebiegu SpO2 uderzenie po uderzeniu, wraz z innymi sygnałami fizjologicznymi.

Zastosowanie eksperymentalne

Pomiar SpO2 wspiera badania łączące utlenowanie krwi z innymi sygnałami fizjologicznymi.

Badania snu i oddechu

Monitorowanie wysycenia krwi tlenem w badaniach nad architekturą snu i zaburzeniami oddychania.

Fizjologia wysiłku

Śledzenie SpO2 podczas aktywności fizycznej i badań wydolnościowych.

Monitoring krążeniowo-oddechowy

Wysycenie krwi tlenem jako uzupełnienie sygnałów EKG i oddechu w ogólnym monitoringu hemodynamicznym.

Badania wielosygnałowe

SpO2 jako jeden z sygnałów w protokołach łączących EKG, oddech i inne parametry psychofizjologiczne.

Najczęściej zadawane pytania

Który wariant czujnika TSD124 wybrać?

Czy OXY100E wymaga ręcznej kalibracji przed pomiarem?

Z jakimi systemami akwizycji współpracuje OXY100E?
