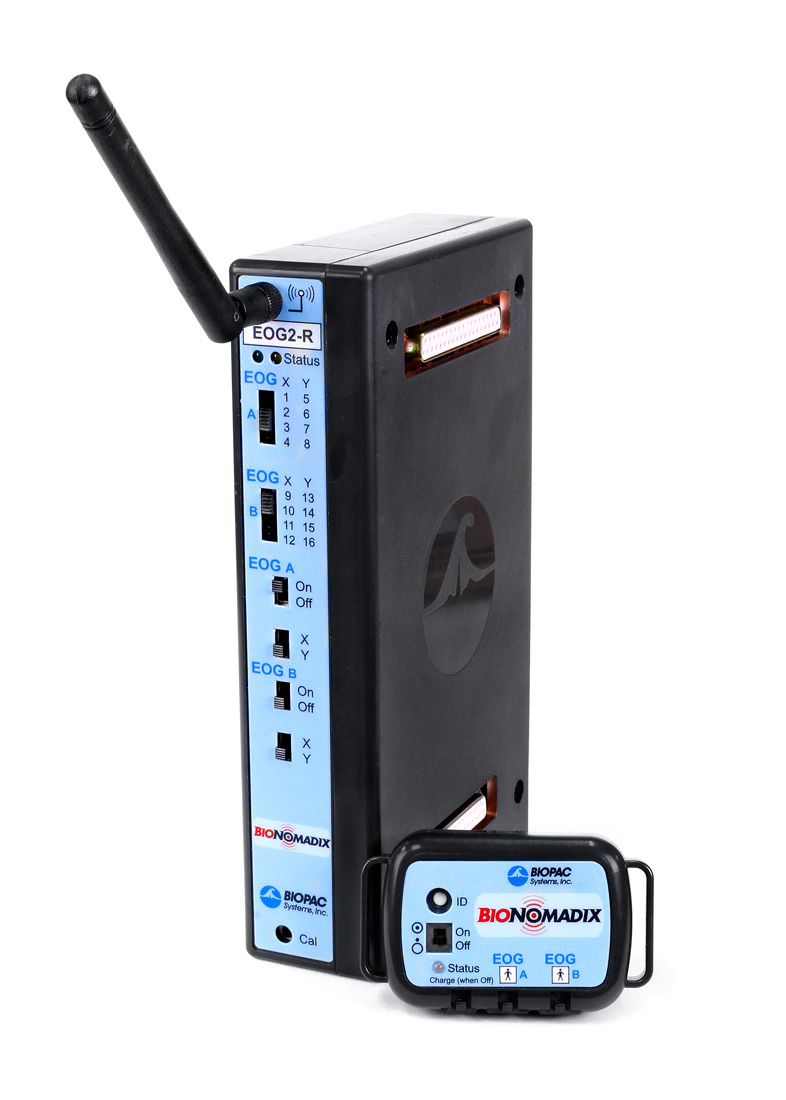

BioNomadix 2Ch Wireless EOG Amplifier

Name: BioNomadix 2Ch Wireless EOG Amplifier
SKU: 16664

Bezprzewodowy wzmacniacz EOG BN-EOG2 rejestruje ruchy gałek ocznych — poziome, pionowe i radialne — bez ograniczeń kabli.

BioNomadix · Bezprzewodowa elektrookulografia

Bezprzewodowy wzmacniacz EOG BN-EOG2 rejestruje ruchy gałek ocznych — poziome, pionowe i radialne — bez ograniczeń kabli.

Dwa niezależne kanały pomiarowe i sprzętowy tryb Derivative do detekcji sakkad, przy zachowaniu pełnej swobody ruchu badanego.

Część większego systemu

Schemat systemu: nadajnik BioNomadix na badanym, odbiornik w jednostce MP200, analiza w AcqKnowledge

BN-EOG2 to moduł rozszerzający, nie samodzielny system

Sam nadajnik i odbiornik BioNomadix nie rejestrują ani nie zapisują danych. Do pomiaru potrzebna jest jednostka akwizycji danych MP200 (lub starsze MP160/MP150) wraz z oprogramowaniem AcqKnowledge.

Odbiornik BN-EOG2 wpina się w wejście kanałowe MP200, a zarejestrowany sygnał trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami — przewodowymi i bezprzewodowymi.

Poznaj moduł z bliska

Kliknij punkty na zdjęciu, żeby zobaczyć, jak nadajnik BioNomadix nosi się na badanym i gdzie podłącza się okablowanie.

Nadajnik BioNomadix noszony na nadgarstku, podłączony do elektrod na skórze — interaktywny schemat

Kluczowe cechy

Bezprzewodowe działanie

Brak kabla między nadajnikiem a odbiornikiem — swoboda ruchu głowy i ciała badanego podczas rejestracji EOG.

Sprzętowy tryb Derivative

Przełącznik na odbiorniku zamienia surowy sygnał EOG na sygnał proporcjonalny do prędkości ruchu oka — ułatwia identyfikację sakkad.

CMRR 110 dB

Wysokie tłumienie zakłóceń wspólnych (typowo 110 dB przy 50/60 Hz, min. 90 dB) — czysty zapis mimo niskiej amplitudy sygnału EOG.

Kompaktowy nadajnik

Mocowany paskiem 76 cm (BN-STRAP76), rozmiar ok. 6×4×2 cm — nie krępuje ruchu głowy badanego.

0.005-100 Hzpasmo maksymalne

2000 Hzczęstotliwość transmisji

72-90hczas pracy baterii

54 gwaga nadajnika

Pełna specyfikacja techniczna

Pasmo (bandwidth): 0.005 - 100 Hz (maks.); ustawienie fabryczne 0.005 - 35 Hz
Opcje filtrów: High-pass: 0.005 lub 1 Hz; Low-pass: 35 lub 100 Hz (przełączniki na odbiorniku)
Sygnał alternatywny: Tryb Derivative (sygnał proporcjonalny do prędkości ruchu oka) — przełącznik SW5 na odbiorniku, zastępuje sygnał surowy
Filtr Notch: 50/60 Hz, przełącznik użytkownika (SW1/SW2 na odbiorniku), domyślnie OFF
Szum własny (shorted inputs): 0.9 µV rms (pasmo 0.005 - 100 Hz)
Maks. mierzalny sygnał wejściowy: 10 mV pk-pk
Zakres napięcia wyjściowego: ±10 V (wyjście odbiornika)
CMRR: 110 dB typowo przy 50/60 Hz (min. 90 dB)
Wzmocnienie: Stałe x2000
Czas pracy baterii: 72-90h ciągłej pracy
Waga / wymiary nadajnika: Ok. 54 g, ok. 6×4×2 cm
Mocowanie: Pasek Velcro 76 cm (BN-STRAP76)
Zasięg / opóźnienie transmisji: Do 10 m (line-of-sight), typowo w warunkach laboratoryjnych; opóźnienie: składowa stała 15.6 ms + zmienna ±0.5 ms rms
Kompatybilność: MP200 (oraz starsze MP160/MP150) + AcqKnowledge

Gdzie umieścić elektrody

Kliknij punkty na sylwetce, żeby zobaczyć orientacyjny układ elektrod EOG wraz z uziemieniem.

Elektrody aktywne: orientacyjnie, ogólnie przyjęty standard fizjologiczny (okolice kącików oczu dla ruchu poziomego) — nie potwierdzone wprost w materiałach BIOPAC dla tego modelu. Elektroda uziemienia (GND) jest wymagana — karta katalogowa BioNomadix wprost potwierdza, że każdy nadajnik biopotencjału (w tym EOG2) wymaga min. jednego GND; jego dokładna pozycja pokazana orientacyjnie.

Ogólna sylwetka ciała — widok z przodu, orientacyjny układ elektrod EOG i uziemienia

Jak to działa

Nadajnik na badanym

Elektrody wokół oczu rejestrują ruchy poziome, pionowe lub radialne; nadajnik mocowany paskiem lub koszulką.

Odbiornik + MP200

Transmisja bezprzewodowa 2.4 GHz przy 2000 Hz do systemu akwizycji danych.

Analiza w AcqKnowledge

Sygnał surowy lub tryb Derivative (prędkość ruchu oka) — podstawa do identyfikacji sakkad i nystagmusu.

Zastosowanie eksperymentalne

Bezprzewodowa rejestracja EOG umożliwia badanie dynamiki spojrzenia poza warunkami klasycznego stanowiska laboratoryjnego, bez ograniczeń wynikających z okablowania badanego.

VR/AR

Badanie ruchów oczu w środowiskach wirtualnej i rozszerzonej rzeczywistości, bez kabli ograniczających swobodę głowy badanego.

Neuromarketing

Mobilne badania reakcji wzrokowych na bodźce w naturalnym otoczeniu, poza warunkami stacjonarnego laboratorium.

Biomechanika i medycyna pracy

Ocena obciążenia wzrokowego podczas wykonywania zadań roboczych oraz analiza zachowań lokomocyjnych z wykorzystaniem detekcji sakkad.

UX/UI

Ewaluacja interfejsów użytkowych z rejestracją dynamiki spojrzenia, bez ograniczającego okablowania badanego.
