Name: Albedo Zeus – tester IEC-61850 / PRP / PTP / C37.94
SKU: 15717

Albedo Zeus to specjalistyczny tester IEC-61850 przeznaczony do instalacji i utrzymania systemów komunikacyjnych w energetyce i automatyce podstacyjnej. Obsługuje interfejsy legacy i nowej generacji: Ethernet/IP, PTP, SyncE, IRIG-B, T1/E1, C37.94 oraz protokoły PRP, GOOSE,

Albedo Zeus to specjalistyczny tester IEC-61850 przeznaczony do instalacji i utrzymania systemów komunikacyjnych w energetyce i automatyce podstacyjnej. Obsługuje interfejsy legacy i nowej generacji: Ethernet/IP, PTP, SyncE, IRIG-B, T1/E1, C37.94 oraz protokoły PRP, GOOSE, SV i MMS – zapewniając pełną kontrolę nad infrastrukturą ochrony i akwizycji danych.

Zeus jest pierwszym na świecie testerem PRP/PTP, który wziął udział w Plugfest ISPCS 2025. Urządzenie łączy w jednej, przenośnej obudowie (1,9 kg) kompleksowe funkcje komisjonowania sieci IEC-61850 – od analizy protokołów GOOSE i SV przez testy C37.94 po pomiary wędrówki PTP i emulację zegarów – eliminując konieczność posiadania wielu specjalistycznych narzędzi.

Kluczowe cechy testera Zeus

Pierwszy na świecie tester PRP/PTP – uczestnik Plugfest ISPCS 2025
Pełna analiza IEC-61850 – przechwytywanie i dekodowanie PRP, PTP, NTP, GOOSE, SV, MMS w czasie rzeczywistym
Emulacja węzłów PRP (DANs i SANs) – wielostrumieniowy ruch testowy, statystyki redundancji, skew LAN A/B
Obsługa interfejsów legacy (IRIG-B, T1, E1, 1PPS, C37.94) – idealne narzędzie przy migracji do IEC-61850
Analiza i generacja wędrówki PTP – TIE, MTIE, TDEV w czasie rzeczywistym
Pełna analiza i emulacja C37.94 – łącza optyczne RTU/IED (multi-mode i single-mode)
Gorąco wymienialne moduły – C37.94, Datacom, VF, G703, E1/T1 – rozszerzanie bez wymiany urządzenia
Wbudowany zegar Rubidium z GNSS – dokładność ±50 ns po 24 h synchronizacji GPS
Waga 1,9 kg, zasilanie bateryjne (Li-Po), ekran dotykowy, sterowanie VNC

Zeus w automatyce podstacyjnej – dlaczego IEC-61850?

Nowoczesne podstacje elektroenergetyczne wymagają precyzyjnej synchronizacji od mikrosekund do milisekund. Zeus adresuje całe spektrum wymagań:

Minimalizacja latencji dla protokołów SV, GOOSE i PRP
Akwizycja danych na urządzeniach IED, RTU i MU
Weryfikacja komunikacji SCADA i protokołu MMS
Schematy ochrony linii elektroenergetycznych
Rejestracja zdarzeń i synchrofazory w sieci WAN

Testowanie IEC-61850 – PRP, GOOSE i SV

PRP – Parallel Redundancy Protocol

Zeus emuluje jeden lub wiele węzłów PRP – zarówno Dually Attached Nodes (DANs), jak i Singly Attached Nodes (SANs). Umożliwia pełne testowanie redundancji w środowiskach IEC-61850:

Generacja i odbiór wielostrumieniowego ruchu testowego w środowisku PRP
Metryki wydajności: opóźnienie, utrata ramek, przepustowość
Statystyki PRP, wykrywanie węzłów, weryfikacja redundancji, liczniki ramek
Analiza skew opóźnienia między LAN A i LAN B
Event Logger – dekodowanie i raportowanie pól PRP
Testy protokołów SV, GOOSE i PTP nad siecią PRP
Emulacja PTP Master/Slave nad PRP – pomiar Time Error (TE) na LAN A i LAN B, skew portów

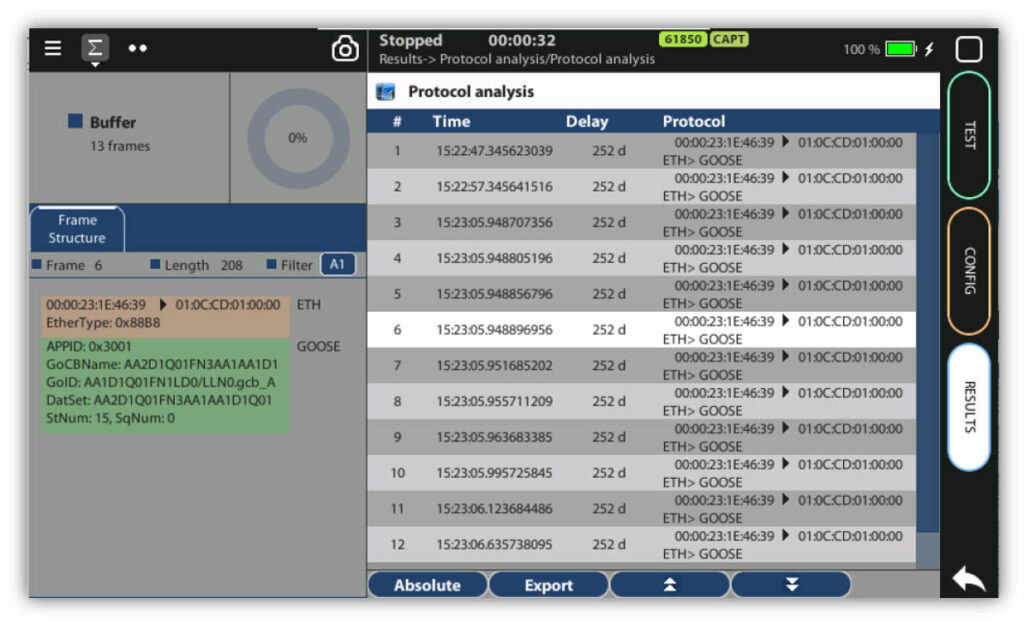

GOOSE – Generic Object Oriented Substation Event

Dekodowanie i analiza komunikatów GOOSE
Skanowanie protokołu GOOSE: GoCBName, GoID, DatSet
Licznik ramek GOOSE dla aktywnego przepływu i wszystkich przepływów
Latencja: bieżąca, śr., min., max., zakres i odch. standardowe

SV – Sampled Values

Dekodowanie i analiza komunikatów SV
Skanowanie protokołu SV z populacją svID
Pomiar częstotliwości próbkowania i licznika próbek
Latencja: bieżąca, śr., min., max., zakres i odch. standardowe

Testowanie PTP i synchronizacja sieci

Zeus obsługuje pełną emulację zegarów PTP Master/Slave w trybie Unicast i Multicast (do 128 pkt/s). Obsługiwane profile:

Telecom: G.8265.1 (częstotliwość), G.8275.1/G.8275.2 (faza/czas)
Power: IEEE C37.238 – profil dedykowany podstacjom elektroenergetycznym
Enkapsulacja Ethernet i UDP (IPv4/IPv6)
Przechwyt PDV, analiza protokołu, obsługa pola korekcji (correction field)
Pomiary wędrówki (Wander): TIE, MTIE, TDEV – analiza i generacja w czasie rzeczywistym
Błąd fazy (Time Error): max |TE|, dynamiczny (dTE), stałopołożeniowy (cTE)
Floor Delay Population (G.8260): FPC, FPR, FPP
Asymetria opóźnienia ścieżki, mechanizmy E2E i P2P

Referencje zegarowe obsługiwane przez Zeus

Źródło/wyjście zegara	Opis
GNSS (GPS)	Wbudowany odbiornik GNSS – port SMA
IRIG-B	Standard referencji czasu w podstacjach – wejście i wyjście
SyncE	Synchronous Ethernet – ESMC/SSM
1PPS / 1PP2S	3 × port SMB (wejście/wyjście)
ToD (Time of Day)	Wejście i wyjście
T1/E1	1544 kb/s, 2048 kb/s
10 MHz / 5 MHz / 2048 kHz / 1544 kHz	Referencje częstotliwości

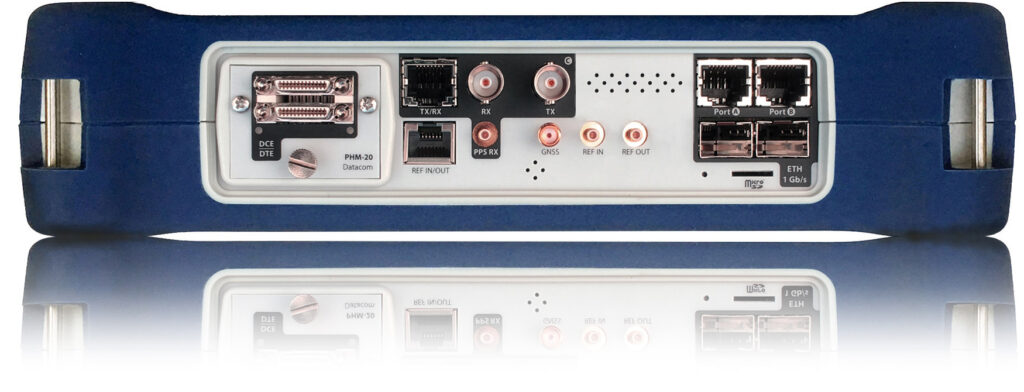

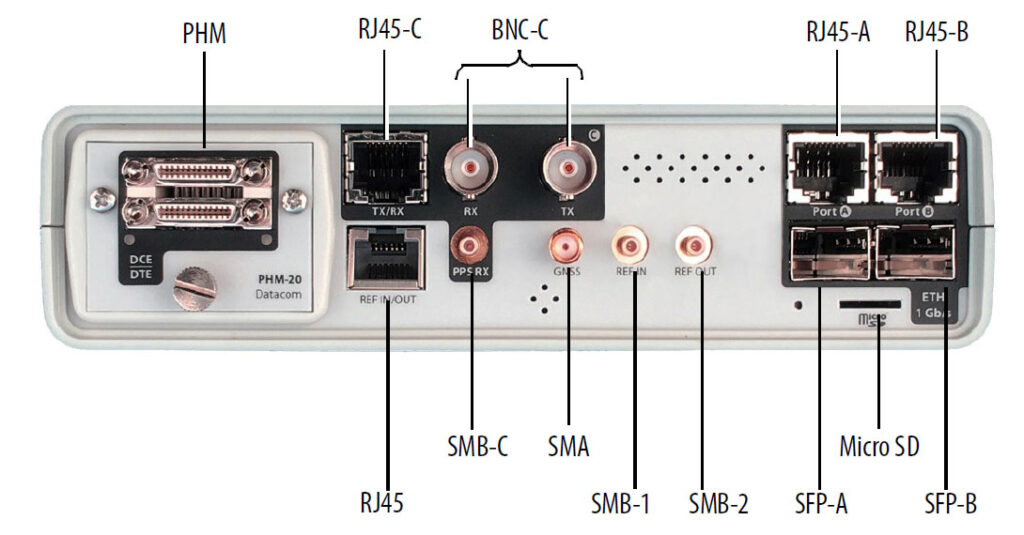

Interfejsy i platforma

Interfejs	Specyfikacja
Porty A:B SFP	2 × SFP – 100MbE, 1GbE
Porty A:B RJ45	2 × RJ45 – 10MbE, 100MbE, 1GbE
Porty C:D RJ45 (T1/E1)	2 × RJ45 symetryczny (T1/E1)
Porty C:D BNC (T1/E1)	2 × BNC niesymetryczny (T1/E1)
Port GNSS	SMA (żeński)
Porty 1PPS/ref.	3 × SMB żeński (wejście/wyjście referencji czasu)
Moduły PHM	C37.94, Datacom, VF, G703/E0, E1/T1, O/E – gorąco wymienialne

Test C37.94 – optyczne łącza podstacyjne

Moduł C37.94 umożliwia pełne testowanie optycznych łączy teleochronnych między RTU a IED w standardzie IEEE C37.94. Dostępne wersje SFP: multi-mode 850 nm (do 1500 m) i single-mode 1310 nm (do 10 km).

Tryby: unframed/framed, endpoint lub terminal, wyniki PASS/FAIL
BER, G.821, detekcja i wstawianie zdarzeń – usterki: LOS, AIS, LOF, RDI, LSS
Round Trip Delay i One-way Delay (GPS) – odchylenie częstotliwości (ppm)
Analiza jittera i wędrówki – MTIE i TDEV z rozdzielczością 100 ps
Generacja ruchu n×64 kb/s do 768 kb/s – Optical Power Meter

Testy Ethernet/IP – RFC-2544 i Y.1564 e-SAM

Zeus obsługuje pełny zestaw testów kwalifikacji usług Ethernet z 8 niezależnymi strumieniami ruchu:

Standard	Co mierzy
RFC-2544	Przepustowość, opóźnienie, utrata ramek, back-to-back – symetrycznie i asymetrycznie
Y.1564 eSAM	Opóźnienie, wariacja opóźnienia, utrata, dostępność – do 8 usług (CIR/EIR/Max)
BER / Wzorce	PRBS L2/L4 (2e11–2e31), ciągły/impulsowy/rampowy/losowy ruch testowy
Loopback	Warstwy L1–L4, filtrowanie po MAC/IP/Port/VLAN/CoS
QoS	Latencja, wariacja opóźnienia, utrata, SES, dostępność, duplikaty

Dane techniczne – Albedo Zeus

Parametr	Wartość
Protokoły IEC-61850	PRP, GOOSE, SV, MMS, PTP over PRP
Interfejsy Ethernet	2× SFP (100M/1GbE) + 2× RJ45 (10M/100M/1G)
Interfejsy TDM	2× RJ45 T1/E1 + 2× BNC T1/E1
Profile PTP	Telecom (G.8265.1, G.8275.1/2), Power (IEEE C37.238)
Referencje czasu	GNSS, IRIG-B, SyncE, 1PPS, 1PP2S, ToD, T1/E1, 10/5 MHz
Zegar wbudowany	Rubidium + GNSS (GPS), OCXO, domyślny ±2 ppm
Dokładność czasu (GPS locked)	±50 ns (po 24 h synchronizacji)
Standardy testu Ethernet	RFC-2544, Y.1564 e-SAM
Interfejs C37.94	Moduł hot-swap, MM 850 nm/1500 m, SM 1310 nm/10 km
Sterowanie	Ekran dotykowy, klawiatura, mysz, VNC (zdalnie)
Eksport wyników	PDF, TXT, CSV – USB, karta SD lub Ethernet/IP
Zasilanie	2× akumulator Li-Po (w zestawie)
Waga	1,9 kg
Wymiary	260 × 160 × 63 mm
Gwarancja	3 lata (po rejestracji produktu)

Zastosowania testera Albedo Zeus

Zeus jest przeznaczony dla inżynierów pracujących w energetyce, automatyce przemysłowej i infrastrukturze krytycznej:

Komisjonowanie systemów IEC-61850 – weryfikacja węzłów PRP, protokołów GOOSE, SV i MMS w podstacjach elektroenergetycznych
Weryfikacja redundancji PRP – konfiguracja węzłów DANs/SANs, analiza skew LAN A/B
Testowanie PTP dla energetyki – profil C37.238, pomiar Time Error dla ochrony linii
Pełne testy C37.94 – optyczne łącza RTU/IED, opóźnienie jednostronne (OWD) z GPS
Migracja legacy do IEC-61850 – równoległa weryfikacja IRIG-B, T1, E1 i nowych interfejsów PTP
Sieci SCADA i infrastruktura krytyczna – testy MMS, analiza QoS, audyt sieci
Synchrofazory i monitoring sieci WAN – precyzyjna weryfikacja synchronizacji czasu w rozległych sieciach energetycznych

Interlab jest autoryzowanym dystrybutorem Albedo Telecom w Polsce. Oferujemy wsparcie techniczne, demonstracje i pomoc przy wdrożeniu Zeus w systemach IEC-61850. Skontaktuj się z nami, aby uzyskać wycenę lub umówić demonstrację urządzenia.

Interlab Sp. z o.o. — autoryzowany dystrybutor. Skontaktuj się z nami, aby otrzymać ofertę, konfigurację oraz wsparcie techniczne i serwisowe.
