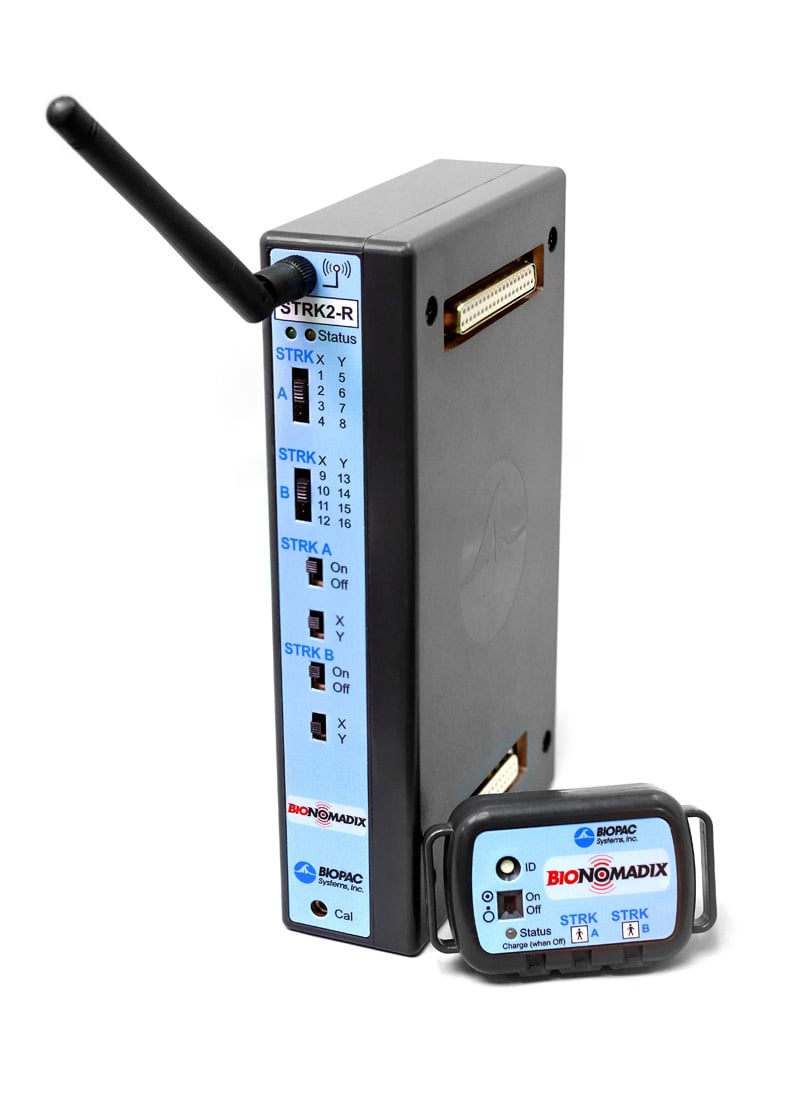

BN-STRIKE wzmacniacz uderzeń pięta-palce

Name: BN-STRIKE wzmacniacz uderzeń pięta-palce
Brand: BIOPAC
SKU: 16673

Bezprzewodowy, 2-kanałowy wzmacniacz BN-STRIKE rejestruje momenty uderzenia pięty i palców podczas chodzenia, bez ograniczeń kablowych.

BioNomadix · Pomiar uderzeń pięty i palców stopy

Bezprzewodowy, 2-kanałowy wzmacniacz BN-STRIKE rejestruje momenty uderzenia pięty i palców podczas chodzenia, bez ograniczeń kablowych.

Dedykowany do analizy chodu (gait analysis) i biomechaniki — wykrywa fazy kontaktu stopy z podłożem z jednej lub obu stóp badanego poruszającego się swobodnie.

Część większego systemu

Schemat systemu: nadajnik BioNomadix na badanym, odbiornik w jednostce MP200, analiza w AcqKnowledge

BN-STRIKE to moduł rozszerzający, nie samodzielny system

Sam nadajnik i odbiornik BioNomadix nie rejestrują ani nie zapisują danych. Do pomiaru potrzebna jest jednostka akwizycji danych MP200 (lub starsze MP160/MP150) wraz z oprogramowaniem AcqKnowledge.

Dodatkowo BN-STRIKE wymaga osobno zamawianego przetwornika BN-STRIKE-XDCR (czujniki nacisku pięta/palce). Odbiornik wpina się w wejście kanałowe MP200, a zarejestrowany sygnał trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami systemu.

Kluczowe cechy

Swoboda ruchu podczas chodu

Brak kabla między badanym a systemem akwizycji — badany porusza się naturalnie na dowolnym dystansie w zasięgu odbiornika, bez ograniczeń typowych dla czujników przewodowych.

Wymaga osobnego przetwornika BN-STRIKE-XDCR

BN-STRIKE to sam nadajnik-odbiornik. Do rejestracji sygnału potrzebny jest oddzielnie zamawiany przetwornik BN-STRIKE-XDCR z dwoma czujnikami nacisku (FSR) — jednym pod piętą, jednym pod palcami.

Wykrywanie faz kontaktu stopy z podłożem

Niezależny sygnał z czujnika piętowego i palcowego pozwala wyznaczyć momenty heel strike i toe-off w cyklu chodu — podstawę analizy fazowej chodu w biomechanice i naukach o sporcie.

Kompaktowy nadajnik na kostce

W odróżnieniu od modułów mocowanych na tułowiu, nadajnik BN-STRIKE przypina się w okolicy kostki badanego, blisko punktu pomiaru, i łączy przewodowo z przetwornikiem na stopie.

2 kanałypięta / palce

2000 Hzczęstotliwość transmisji

72-90hczas pracy baterii

10 mzasięg (linia wzroku)

Pełna specyfikacja techniczna

Sygnał: Uderzenie pięty i palców stopy podczas chodzenia (heel/toe strike)
Liczba kanałów: 2 niezależne kanały — pięta i palce, z jednej lub obu stóp
Częstotliwość transmisji: 2000 Hz między nadajnikiem a odbiornikiem
Zasięg bezprzewodowy: Do 10 m w linii wzroku, typowo w warunkach laboratoryjnych
Opóźnienie transmisji: Składowa stała 15.6 ms + składowa zmienna ±0.5 ms rms
Czas pracy baterii: 72-90h ciągłej pracy, pełne ładowanie ok. 1h
Waga / wymiary nadajnika: Ok. 54 g, ok. 6×4×2 cm
Wymiary odbiornika: Ok. 380 g, ok. 4×11×19 cm
Mocowanie nadajnika: Na kostce badanego (nie na tułowiu jak w modułach EKG/EMG), z połączeniem przewodowym do przetwornika na stopie
Wymagany przetwornik: BN-STRIKE-XDCR (sprzedawany oddzielnie) — dwa czujniki nacisku FSR (Force Sensing Resistor), jeden pod piętą, jeden pod palcami
Kompatybilność: MP200 (oraz starsze MP160/MP150) + AcqKnowledge

Jak to działa

Przetwornik BN-STRIKE-XDCR na stopie

Dwa czujniki FSR — pod piętą i pod palcami — połączone przewodowo z nadajnikiem mocowanym na kostce.

Nadajnik-odbiornik + MP200

Transmisja bezprzewodowa przy 2000 Hz do systemu akwizycji danych, zasięg do 10 m w linii wzroku.

Analiza faz chodu w AcqKnowledge

Identyfikacja momentów heel strike i toe-off oraz wyznaczanie faz cyklu chodu na obu kanałach.

Zastosowanie eksperymentalne

Bezprzewodowy pomiar uderzeń pięty i palców wspiera badania, w których liczy się naturalny, nieograniczony kablami wzorzec chodu.

Analiza chodu (gait analysis)

Wyznaczanie faz kontaktu stopy z podłożem — heel strike i toe-off — w cyklu chodu badanego poruszającego się swobodnie.

Biomechanika

Synchronizacja momentów uderzenia stopy z innymi sygnałami biomechanicznymi rejestrowanymi jednocześnie w systemie MP.

Nauki o sporcie

Ocena wzorca stąpania i dynamiki kontaktu stopy z podłożem podczas aktywności sportowej.

Fizjologia

Rejestracja zdarzeń kontaktu stopy jako znacznika czasowego w badaniach łączących parametry ruchowe z sygnałami fizjologicznymi.

Najczęściej zadawane pytania

Czy BN-STRIKE zawiera czujnik?

Ile stóp można jednocześnie zmierzyć jednym zestawem BN-STRIKE?

Gdzie mocuje się nadajnik BN-STRIKE?

Z jakimi systemami akwizycji współpracuje BN-STRIKE?

Pobierz materiały kliknij aby rozwinąć

Zainteresowany produktem?

Skontaktuj się z nami, aby uzyskać szczegółową ofertę i doradztwo techniczne.

Podobne produkty

Bezprzewodowy akcelerometr trójosiowy (BioNomadix)

BiometriaKinematyka (Ruch i goniometria)

Inteligentny wzmacniacz fEMG do mięśni twarzy

BiometriaEMG (Napięcie mięśni)

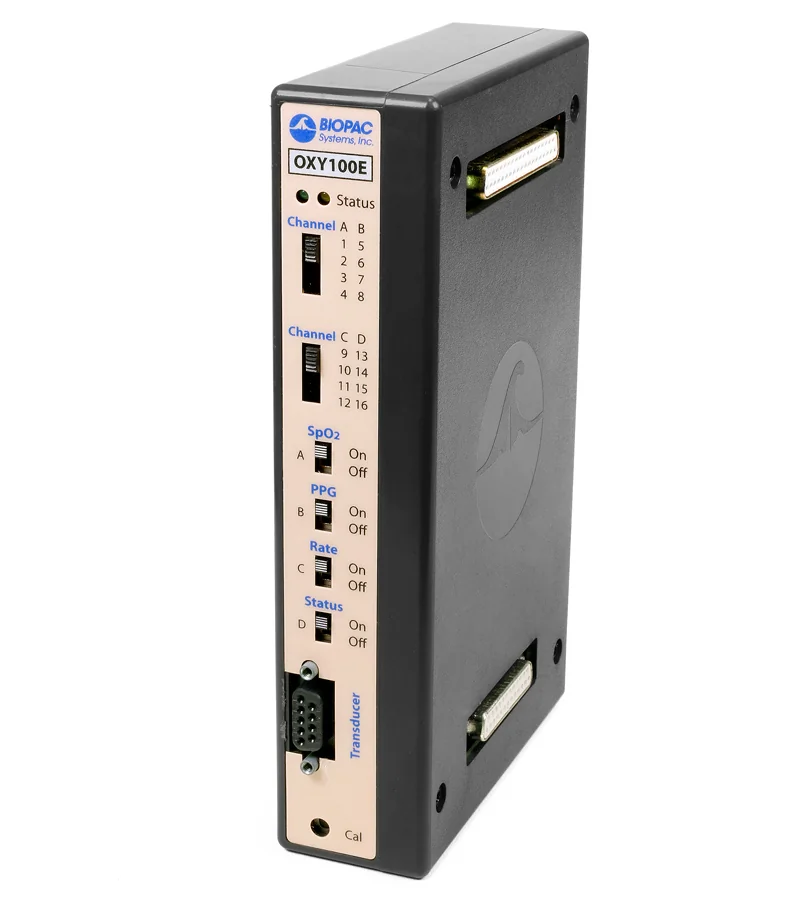

Przewodowy wzmacniacz SpO2 (BIOPAC OXY100E)
