Przewodowy wzmacniacz EDA/GSR (BIOPAC EDA100D)

Name: Przewodowy wzmacniacz EDA/GSR (BIOPAC EDA100D)
SKU: 18510

Przewodowy wzmacniacz EDA/GSR z serii BIOPAC Smart Amplifier — elektronika pomiarowa umieszczona blisko elektrod ogranicza zakłócenia i artefakty, a parametry akwizycji konfigurują się automatycznie w AcqKnowledge. Wymaga interfejsu AMI100D oraz jednostki MP160 lub MP200 (nie MP150) i AcqKnowledge 5.0.4 lub nowszego.

BIOPAC Smart Amplifier · Przewodowy pomiar EDA/GSR

EDA100D to wzmacniacz z serii Smart Amplifier — elektronika pomiarowa umieszczona bezpośrednio przy elektrodzie, zamiast w module przy jednostce akwizycji.

Dzięki bliskiej lokalizacji przetwornika sygnał jest mniej podatny na zakłócenia elektromagnetyczne (EMI) i artefakty ruchowe, a parametry akwizycji konfigurują się automatycznie w AcqKnowledge po podłączeniu.

Część większego systemu

Rodzina modułów BIOPAC Smart Amplifier 100D — poglądowe zdjęcie całej linii (EDA100D to jeden z modułów w tej rodzinie)

Zdjęcie poglądowe całej rodziny Smart Amplifier 100D — moduł EDA100D ma identyczną obudowę.

EDA100D to moduł rozszerzający, nie samodzielny system

Sam moduł EDA100D nie rejestruje ani nie zapisuje danych samodzielnie. Wymaga podłączenia poprzez interfejs AMI100D do jednostki akwizycji danych MP160 lub MP200 (moduły Smart Amplifier NIE współpracują z MP150) wraz z oprogramowaniem AcqKnowledge w wersji 5.0.4 lub nowszej.

Dodatkowo EDA100D wymaga osobno zamawianego przewodu elektrodowego — szczegóły w sekcji poniżej. Moduł łączy się kablem RJ12 (3 m) z interfejsem AMI100D, a zarejestrowany sygnał trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami systemu.

Wymagany przewód elektrodowy

EDA100D to sam wzmacniacz — do pomiaru potrzebny jest oddzielnie zamawiany przewód elektrodowy oraz elektrody.

Elektrody palcowe EDA podłączone do modułu EDA100D na dłoni

Zdjęcie producenta (BIOPAC) — przewód BN-EDA-LEAD2 z elektrodami palcowymi. BN-EDA-LEAD2 / BN-EDA25-LEAD2

Przewód elektrodowy EDA

Dedykowany przewód łączący moduł EDA100D z elektrodami — dostępny w dwóch długościach. Używany z elektrodami EL507 i/lub żelem elektrolitycznym GEL101A.

BN-EDA-LEAD2 (15 cm) lub BN-EDA25-LEAD2 (25 cm)
Elektrody: EL507 (suche, komora żelowa) i/lub żel GEL101A
Wejście izolowane — można używać kilku modułów jednocześnie na tym samym badanym

Kluczowe cechy

Elektronika blisko elektrody

Architektura Smart Amplifier umieszcza wzmacniacz tuż przy elektrodzie — znacząco redukuje zakłócenia EMI i artefakty ruchowe w porównaniu z tradycyjnym modułem przy jednostce akwizycji.

Automatyczna konfiguracja

Po podłączeniu moduł automatycznie konfiguruje parametry akwizycji w AcqKnowledge — bez ręcznego ustawiania przełączników.

Wejście izolowane

Można używać kilku modułów Smart Amplifier jednocześnie na tym samym badanym, bez wzajemnych zakłóceń między kanałami.

Wyłącznie elektrody Ag/AgCl

Nie należy używać elektrod ze złoconymi stykami — ich wysoka impedancja wejściowa powoduje gromadzenie się ładunku i zniekształca sygnał EDA.

DC–10 Hzpasmo pomiarowe

0.5 VDCnapięcie wzbudzenia

~48 gwaga modułu

MP160/200kompatybilność (przez AMI100D)

Pełna specyfikacja techniczna

Sygnał: Aktywność elektrodermalna (EDA/GSR)
Napięcie wzbudzenia: 0.5 VDC (technika stałego napięcia)
Pasmo (wideband): DC – 10 Hz
Filtr LP: 3 Hz
Filtr HP: Brak (DC)
Zakres wyjścia: ±10 V
CMRR: Min. 120 dB
Wymagany przewód: BN-EDA-LEAD2 (15 cm) lub BN-EDA25-LEAD2 (25 cm) + elektrody EL507/żel GEL101A
Wymiary / waga modułu: Ok. 1.8×4.6×1.1 cm, ok. 48 g (sam wzmacniacz ok. 9 g)
Kabel: 3 m, RJ12, do interfejsu AMI100D
Elektrody: Wyłącznie Ag/AgCl — elektrody złocone powodują gromadzenie ładunku i zniekształcają sygnał
Kompatybilność: MP160 lub MP200 (przez interfejs AMI100D) + AcqKnowledge 5.0.4 lub nowszy

Gdzie umieścić elektrody

Kliknij punkty na zdjęciu, żeby zobaczyć typowe miejsce przyłożenia elektrod EDA — na opuszkach 2. i 3. palca dłoni niedominującej.

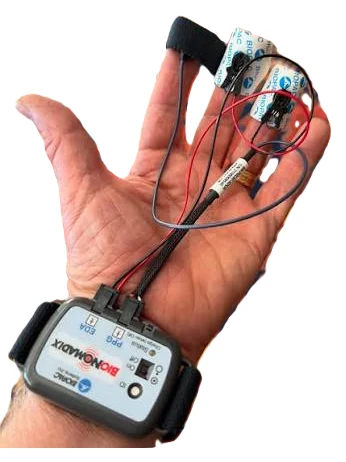

Zdjęcie poglądowe pochodzi z materiałów BioNomadix — widoczny jest na nim również nadajnik bezprzewodowy, którego EDA100D nie posiada (EDA100D to przewodowy moduł Smart Amplifier). Samo umiejscowienie elektrod na palcach to ta sama, ogólnie przyjęta konwencja pomiaru EDA, niezależna od modułu wzmacniacza. Elektroda uziemienia nie jest wymagana.

Dłoń z elektrodami EDA na paliczkach środkowych 2. i 3. palca — zdjęcie poglądowe z materiałów BioNomadix

Jak to działa

Elektrody na badanym

Elektrody EL507 z żelem GEL101A podłączone przewodem BN-EDA-LEAD2 do modułu EDA100D.

EDA100D + AMI100D + MP160/200

Moduł wzmacnia sygnał tuż przy elektrodzie i przesyła go kablem RJ12 do interfejsu AMI100D, a stamtąd do jednostki akwizycji.

Analiza w AcqKnowledge

Automatyczna konfiguracja kanałów, rejestracja SCL/SCR i dalsza analiza.

Zastosowanie eksperymentalne

Pomiar EDA/GSR wspiera badania nad pobudzeniem układu współczulnego i reakcjami emocjonalnymi.

Psychofizjologia

Rejestracja SCL i SCR jako wskaźnika pobudzenia i reakcji na bodźce.

Badania nad emocjami

Analiza fazowych i tonicznych zmian przewodnictwa skóry w odpowiedzi na bodźce emocjonalne.

Neuromarketing

Pomiar reakcji autonomicznych na materiały reklamowe i bodźce konsumenckie.

Badania wielosygnałowe

EDA jako jeden z sygnałów w protokołach łączących EKG, oddech i inne parametry fizjologiczne.

Najczęściej zadawane pytania

Czym EDA100D różni się od klasycznego modułu EDA100C?

Jakich elektrod używać z EDA100D?

Z jakimi systemami akwizycji współpracuje EDA100D?
