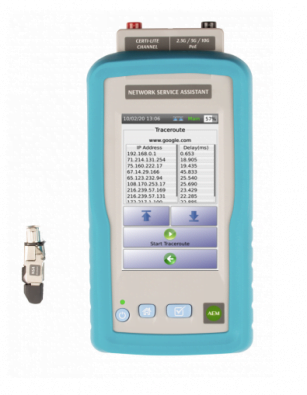

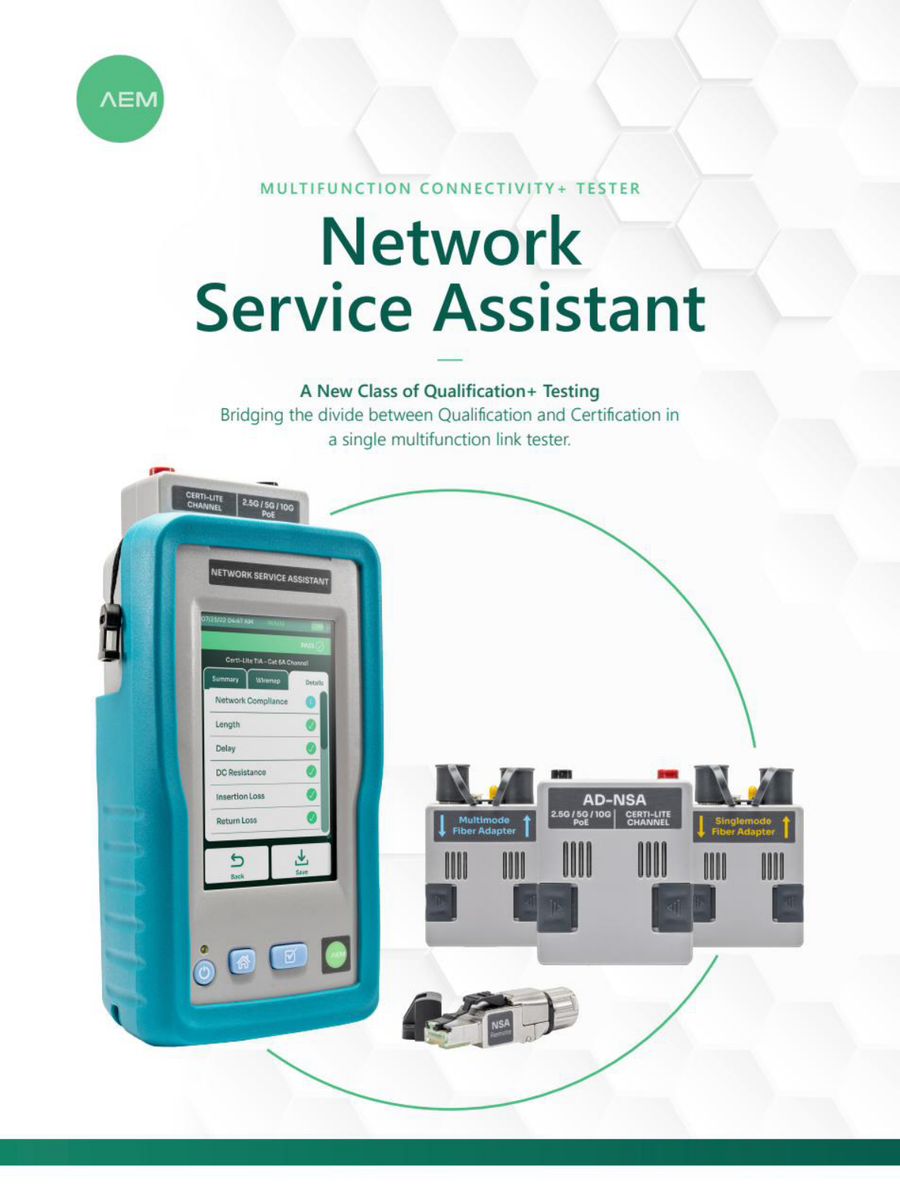

AEM Network Service Assistant (NSA) to rewolucyjny multifunction kwalifikator sieciowy nowej generacji, który wypełnia lukę między zwykłym testerem kabli a pełnym certyfikatorem okablowania strukturalnego. Dzięki opatentowanej technologii Certi-Lite – zgodnej z normą ANSI/TIA-1152-A – NSA realizuje zaawansowane jednostronne testy kanałów CAT3–CAT6A z pełnym zestawem pomiarów elektrycznych: IL, RL, NEXT, PSNEXT, ACRF, PSACRF oraz analizą TDR. To jedyne urządzenie w swojej klasie cenowej łączące kwalifikację+ okablowania miedzianego, testy światłowodowe SM/MM z OTDR, pomiar PoE do 90 W (802.3bt), analizę Multi-Gig SNR do 10 Gigabit Ethernet i diagnostykę sieci Wi-Fi 2,4/5 GHz – wszystko w jednym, przenośnym urządzeniu.
Wiele organizacji zadaje sobie pytanie: kiedy wystarczy kwalifikacja okablowania, a kiedy niezbędna jest pełna certyfikacja sieci LAN? Odpowiedź zależy od wymagań projektu i wymaganych gwarancji.
NSA łączy osiem głównych funkcji testowych w jednej platformie z wymiennymi adapterami (hot-swap). Poniżej pełny przegląd możliwości:

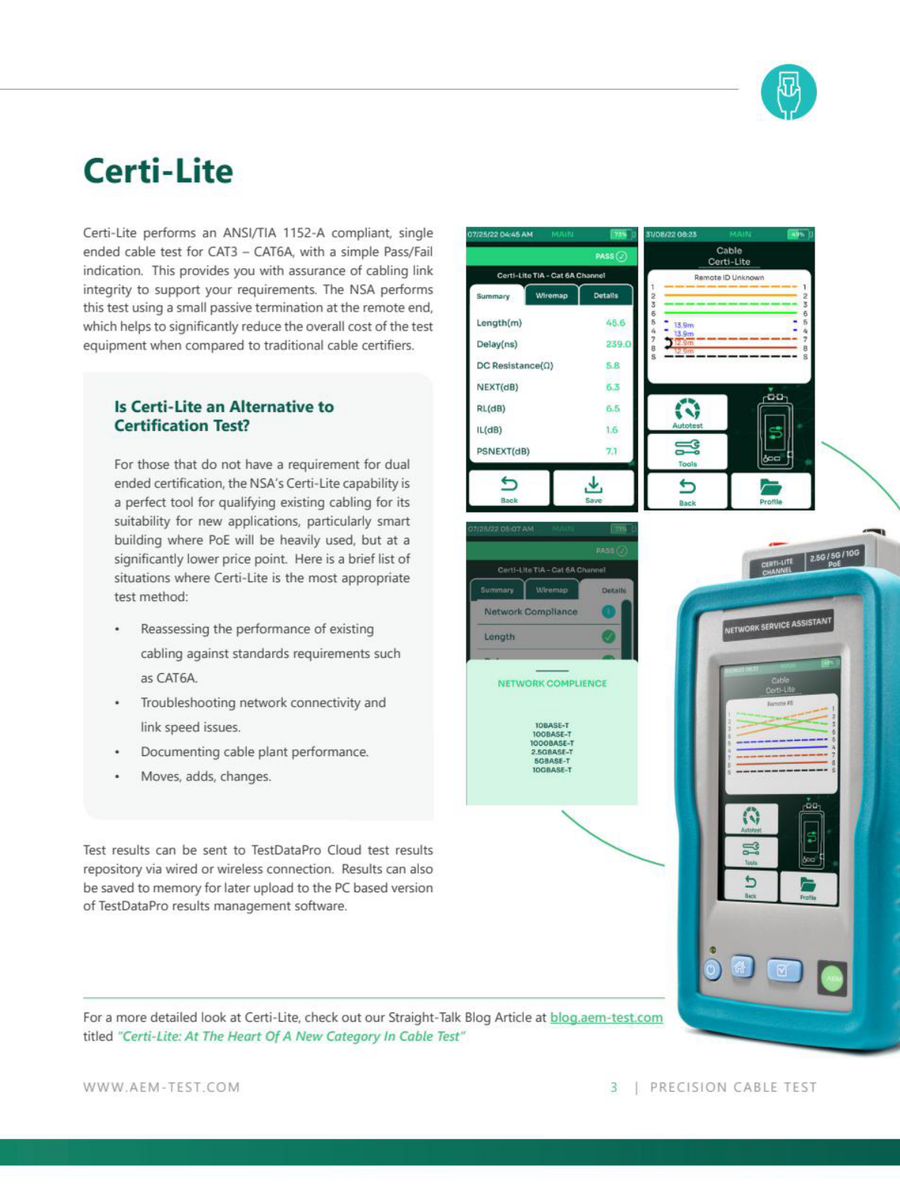

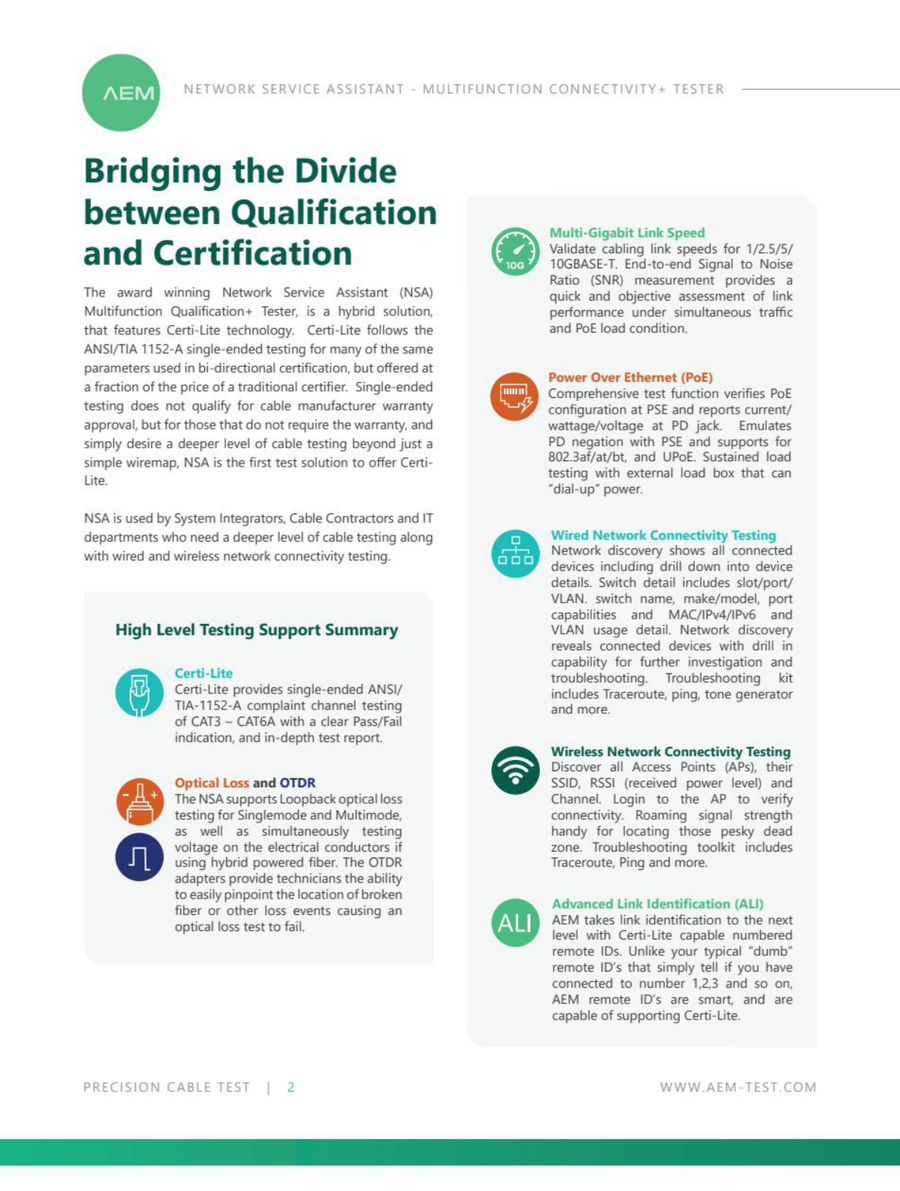

Certi-Lite to flagowa technologia pomiarowa NSA: jednostronny test kanału okablowania miedzianego CAT3, CAT5e, CAT6, CAT6A zgodny z normą ANSI/TIA-1152-A. Terminatory zdalne ALI (Advanced Link Identification) umieszczone na drugim końcu kabla pozwalają na przeprowadzenie pełnego testu elektrycznego przez jednego technika – bez konieczności posiadania drugiego pełnowymiarowego przyrządu na drugim końcu trasy.
Wynik testu Certi-Lite prezentowany jest jako jednoznaczne PASS / FAIL z podziałem na poszczególne parametry, co pozwala szybko zidentyfikować i zlokalizować problem. NSA automatycznie wskazuje, czy badany kanał nadaje się do obsługi wymaganej aplikacji sieciowej – od Fast Ethernet po 10 Gigabit Ethernet.
Mierzone parametry Certi-Lite (kryteria PASS/FAIL):
Typowe zastosowania testu Certi-Lite:
Terminatory zdalne ALI (Advanced Link Identification) używane do testów Certi-Lite NSA podnoszą diagnostykę instalacji na zupełnie nowy poziom. Funkcja Live Wiremap z numerycznymi identyfikatorami – do 8 różnych ID – pozwala technikowi natychmiast posortować kable, które nie zostały prawidłowo opisane lub nieprawidłowo zakończone.
Mapa par przewodu jest wyświetlana w czasie rzeczywistym w chwili wykrycia terminatora zdalnego – bez konieczności uruchamiania pełnego Autotestu. Badania wskazują, że znaczna część awarii okablowania strukturalnego wynika właśnie z błędów wiremap (odwrócone pary, para rozdzielona, skrzyżowane łącza). NSA wykrywa i graficznie raportuje wszystkie te błędy błyskawicznie.
NSA wyposażony jest w trzy wyspecjalizowane lokalizatory usterek oparte na technologii TDR (Time Domain Reflectometry), umożliwiające precyzyjne wskazanie miejsca uszkodzenia na trasie kablowej – z dokładnością do metra. To narzędzie niezbędne w diagnostyce sieci LAN klasy CAT6A w inteligentnych budynkach, data center i kampusach korporacyjnych.
RL Locator – lokalizacja usterek tłumienności odbiciowej (Return Loss)
Usterki Return Loss mogą być trudne do zdiagnozowania – mogą wynikać z wadliwych złącz RJ-45, nieodpowiedniej jakości kabla, zbyt ciasnego promienia gięcia lub nagięcia kabla. NSA dostarcza specyficzną dla RL analizę TDR, wskazując dokładne miejsce najgorszej usterki RL na łączu – co drastycznie skraca czas naprawy.
NEXT Locator – lokalizacja usterek przesłuchu (Near-End Crosstalk)
Problemy z NEXT pojawiają się przy wadliwych złączach, nieprawidłowym splocie par, połączeniach szeregowych (daisy-chain) lub zbyt długiej pracy nad ciągłością par kabla. NEXT Locator TDR precyzyjnie wskazuje miejsce usterki wzdłuż trasy kablowej, umożliwiając jej skuteczne usunięcie bez demontażu całej instalacji.
Shield Locator – lokalizacja przerw w ekranie kabla F/UTP, S/FTP, U/FTP
Okablowanie ekranowane (F/UTP, SF/UTP, U/FTP, S/FTP) wymaga ciągłości ekranu na całej długości kanału, aby spełniać wymagania normy CAT6A. Shield Locator TDR umożliwia identyfikację przerw, nieciągłości lub problemów z ekranem, podając dokładną odległość do miejsca usterki. Niezbędne narzędzie przy instalacjach w środowiskach o wysokich zakłóceniach elektromagnetycznych (EMI).

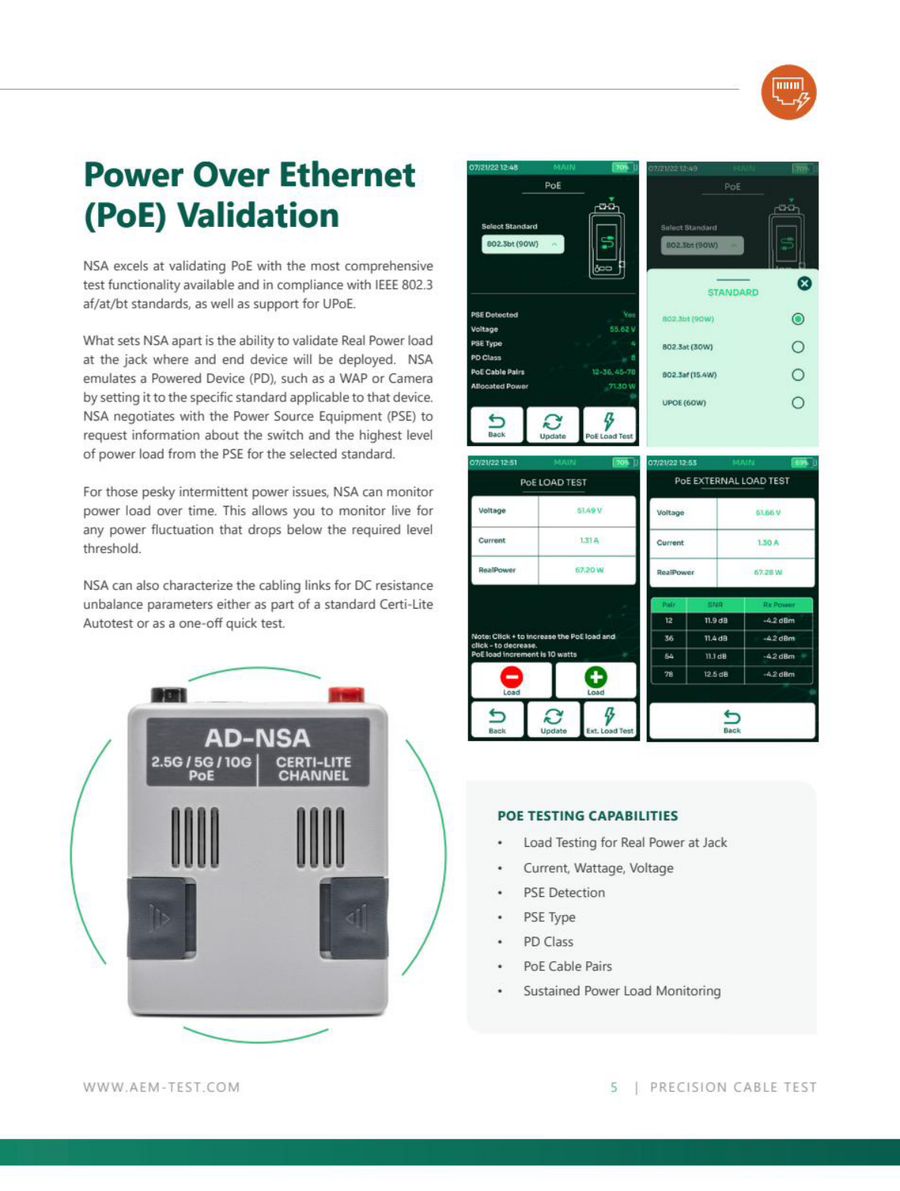

NSA obsługuje pełen zakres standardów Power over Ethernet: IEEE 802.3af (15,4 W), 802.3at Type 2 (30 W), 802.3bt Type 3 (60 W), 802.3bt Type 4 (90 W) oraz Cisco UPoE. Testy PoE Load Testing obejmują:
Zastosowania testów PoE: instalacje kamer IP (CCTV), telefony VoIP, bezprzewodowe punkty dostępowe (AP Wi-Fi), systemy kontroli dostępu, czujniki BMS/IoT, ekrany informacyjne, sterowniki smart building.
NSA wykonuje Multi-Gig SNR Autotest dla prędkości 100 Mbps, 1 GbE, 2,5 GbE, 5 GbE i 10 GbE – weryfikując realną zdolność kanału kablowego do obsługi danej szybkości transmisji w warunkach rzeczywistego ruchu i obciążenia PoE. SNR (Signal-to-Noise Ratio) mierzony jest przy aktywnym ruchu sieciowym, co daje miarodajne wyniki w warunkach produkcyjnych.
Funkcje diagnostyki sieciowej NSA:
Diagnostyka sieci bezprzewodowej Wi-Fi (2,4 GHz i 5 GHz):
NSA z opcjonalnym adapterem światłowodowym AD-NSA-SM-01 / AD-NSA-MM-01 staje się kompletnym testerem okablowania światłowodowego zarówno jednomodowego (SM), jak i wielomodowego (MM). Adapter wyposaża NSA w podwójne źródło światła do testów pętlowych, a wyniki automatycznie raportują obsługiwane prędkości sieciowe.
NSA Fiber Test – loopback SM i MM:

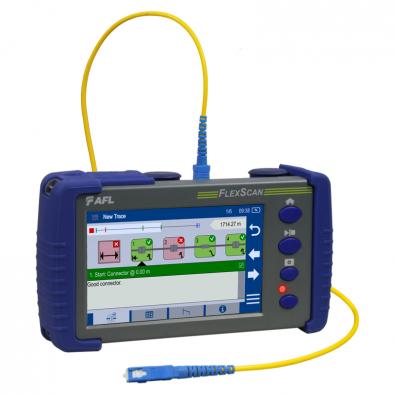

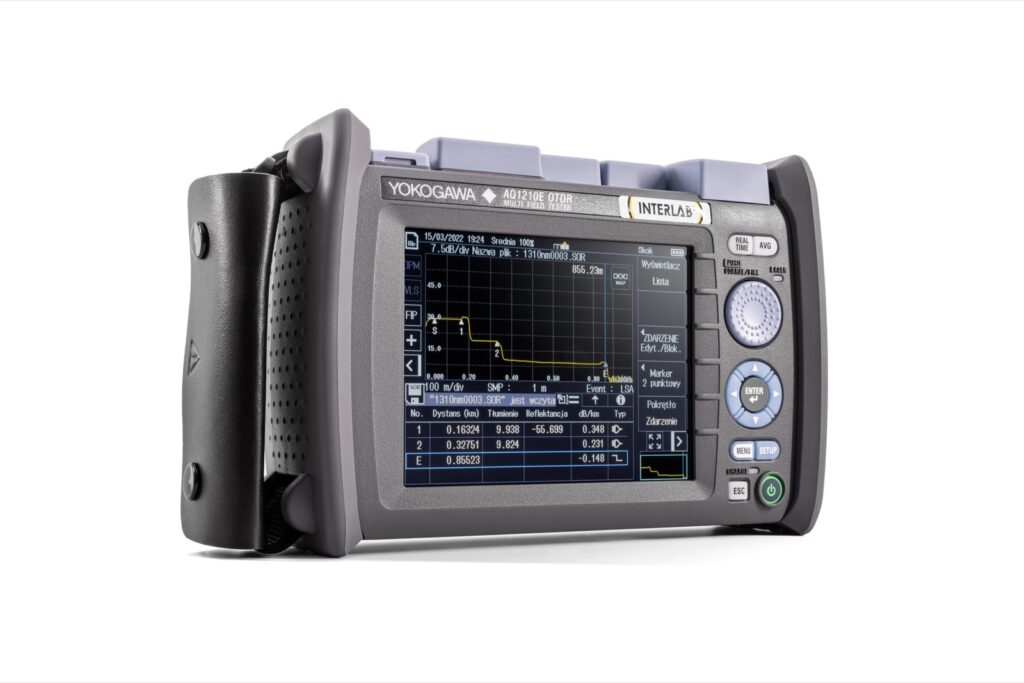

Adaptery OTDR – reflektometria optyczna:
Inspekcja końcówek światłowodowych:

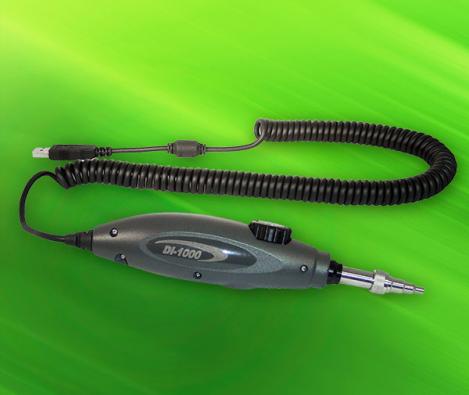

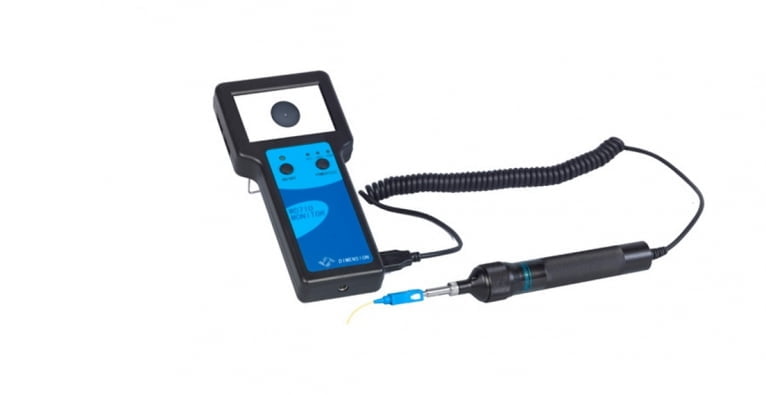

Zanieczyszczenia złącz są jedną z głównych przyczyn problemów w sieciach światłowodowych. Sonda inspekcyjna PROBE-FIBER-INSP podłączana do portu USB NSA umożliwia wizualną inspekcję złączy SC, LC, FC, ST i identyfikację zanieczyszczeń lub zarysowań core/cladding, które mogą degradować sygnał lub powodować uszkodzenia sprzętu aktywnego.
NSA posiada również wbudowany VFL (Visual Fault Locator) – wizualny lokalizator usterek emitujący czerwone światło 650 nm, umożliwiający śledzenie trasy kabla i lokalizację złamań czy zagięć włókna światłowodowego.

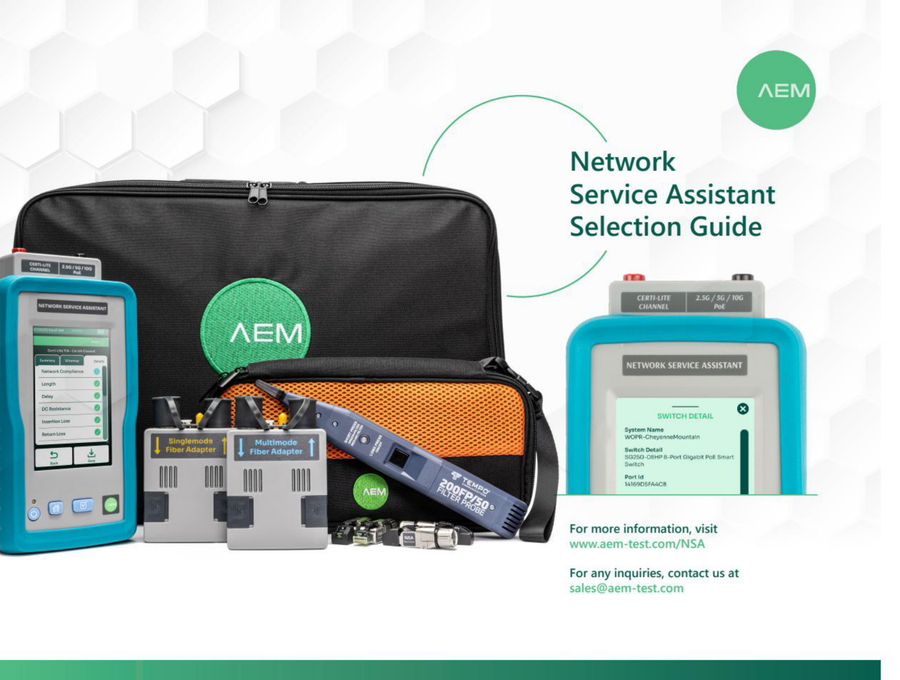

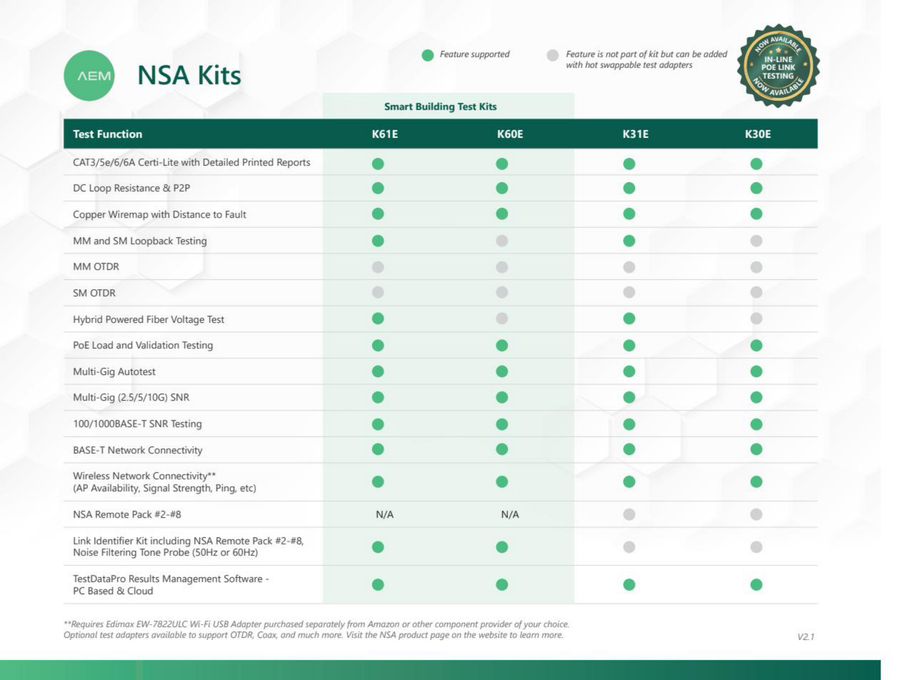

NSA dostępny jest w czterech konfiguracjach zestawów, różniących się zakresem akcesoriów. Wszystkie zestawy zawierają platformę NSA, adapter testowy AD-NSA, terminator zdalny Remote ID#1, sprzęgacz CAT6A, pendrive z dokumentacją, kabel USB i zasilacz z adapterami.
Wszystkie wyniki testów Certi-Lite, PoE, Multi-Gig SNR, sieci i światłowodowych NSA są zapisywane w pamięci wewnętrznej i mogą być transferowane do oprogramowania TestDataPro (PC) lub do bezpłatnej platformy TestDataPro Cloud. Transfer możliwy jest przez USB flash, kabel USB Micro, sieć LAN lub Wi-Fi.
Interlab sp. z o.o. jest autoryzowanym europejskim centrum serwisowym i dystrybutorem AEM (Advanced Electronic Machines). Oznacza to, że zakupując miernik NSA u nas, zyskujesz pełną ochronę posprzedażową bez konieczności wysyłania urządzenia za ocean:
Program Extended Care firmy AEM to opłacony z góry pakiet serwisowy dostępny w wariantach 1-rocznym i 3-letnim, który zapewnia kompleksową opiekę nad miernikiem NSA:
Po rejestracji produktu użytkownicy NSA uzyskują bezpłatny dostęp do:
Interlab oferuje dodatkowo wsparcie techniczne po polsku – zarówno telefoniczne, jak i mailowe – pomagając w konfiguracji zestawu, interpretacji wyników Certi-Lite oraz planowaniu procedur testowych dla projektów instalacyjnych.
