Przewodowy wzmacniacz oddechu (BIOPAC RSP100D)

Name: Przewodowy wzmacniacz oddechu (BIOPAC RSP100D)
SKU: 18512

Przewodowy wzmacniacz oddechu z serii BIOPAC Smart Amplifier — elektronika pomiarowa umieszczona bezpośrednio przy przetworniku oddechowym ogranicza zakłócenia i artefakty ruchowe, a parametry akwizycji konfigurują się automatycznie w AcqKnowledge. Wymaga interfejsu AMI100D oraz jednostki MP160 lub MP200 (nie MP150) i AcqKnowledge 5.0.4 lub nowszego.

BIOPAC Smart Amplifier · Pomiar oddechu (RSP)

RSP100D to wzmacniacz z serii Smart Amplifier — elektronika pomiarowa umieszczona bezpośrednio przy przetworniku oddechowym, zamiast w module przy jednostce akwizycji.

Dzięki bliskiej lokalizacji przetwornika sygnał jest mniej podatny na zakłócenia elektromagnetyczne (EMI) i artefakty ruchowe, a parametry akwizycji konfigurują się automatycznie w AcqKnowledge po podłączeniu.

Część większego systemu

Rodzina modułów BIOPAC Smart Amplifier 100D — poglądowe zdjęcie całej linii (RSP100D to jeden z modułów w tej rodzinie)

Zdjęcie poglądowe całej rodziny Smart Amplifier 100D — moduł RSP100D ma identyczną obudowę.

RSP100D to moduł rozszerzający, nie samodzielny system

Sam moduł RSP100D nie rejestruje ani nie zapisuje danych samodzielnie. Wymaga podłączenia poprzez interfejs AMI100D do jednostki akwizycji danych MP160 lub MP200 (moduły Smart Amplifier NIE współpracują z MP150) wraz z oprogramowaniem AcqKnowledge w wersji 5.0.4 lub nowszej.

Dodatkowo RSP100D wymaga osobno zamawianego przetwornika oddechowego z pasem elastycznym — szczegóły w sekcji poniżej. Moduł łączy się kablem RJ12 (3 m) z interfejsem AMI100D, a zarejestrowany sygnał trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami systemu.

Wymagany przetwornik oddechowy

RSP100D to sam wzmacniacz — do pomiaru potrzebny jest oddzielnie zamawiany przetwornik oddechowy z pasem elastycznym.

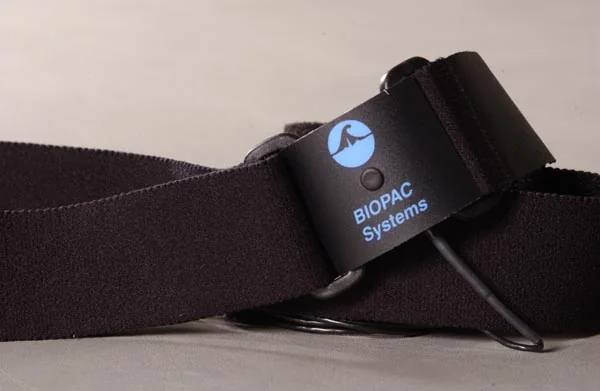

Zdjęcie producenta (BIOPAC) — elastyczny pas przetwornika oddechowego BN-RESP-XDCR. BN-RESP-XDCR

Przetwornik oddechowy z pasem elastycznym

Dedykowany przetwornik łączący pasek elastyczny z modułem RSP100D — zakładany wokół klatki piersiowej lub brzucha, w zależności od protokołu badania.

Pasek elastyczny — mocowany wokół klatki piersiowej (oddychanie torowe) lub brzucha (oddychanie przeponowe/brzuszne)
Elastyczna konstrukcja dopasowuje się do różnych rozmiarów ciała badanego
Przetwornik dedykowany dla RSP100D — połączenie kablem RJ12 do modułu

Kluczowe cechy

Elektronika blisko przetwornika

Architektura Smart Amplifier umieszcza wzmacniacz tuż przy przetworniku oddechowym — znacząco redukuje zakłócenia EMI i artefakty ruchowe w porównaniu z tradycyjnym modułem przy jednostce akwizycji.

Automatyczna konfiguracja

Po podłączeniu moduł automatycznie konfiguruje parametry akwizycji w AcqKnowledge — bez ręcznego ustawiania przełączników.

Automatyczne obliczanie częstości oddechu

AcqKnowledge oblicza sygnał pochodny — częstość oddechu — i flaguje ją jako prawidłową lub podwyższoną, bez ręcznej analizy przebiegu.

Pasek do klatki piersiowej lub brzucha

Elastyczny pasek BN-RESP-XDCR zakłada się wokół klatki piersiowej lub brzucha — wybór zależy od protokołu badania (oddychanie torowe vs. przeponowe).

DC–10 Hzpasmo pomiarowe

0.05–1 Hzfiltry HP/LP

MP160/200kompatybilność (przez AMI100D)

BN-RESP-XDCRwymagany przetwornik

Pełna specyfikacja techniczna

Sygnał: Oddech — sygnał z paska przetwornika respiracyjnego
Filtr HP: 0.05 Hz
Filtr LP: 1 Hz
Pasmo (wideband): DC – 10 Hz
Sygnał pochodny: Częstość oddechu — obliczana automatycznie w AcqKnowledge, flagowana jako prawidłowa lub podwyższona
Zakres wyjścia: ±10 V
CMRR: Min. 120 dB
Wymagany przetwornik: BN-RESP-XDCR — przetwornik z elastycznym pasem (klatka piersiowa lub brzuch)
Wymiary / waga modułu: Ok. 1.8×4.6×1.1 cm, ok. 48 g (sam wzmacniacz ok. 9 g)
Kabel: 3 m, RJ12, do interfejsu AMI100D
Kompatybilność: MP160 lub MP200 (przez interfejs AMI100D) + AcqKnowledge 5.0.4 lub nowszy

Gdzie umieścić pasek pomiarowy

Kliknij punkty na sylwetce, żeby zobaczyć dwa warianty umiejscowienia paska przetwornika BN-RESP-XDCR — na klatce piersiowej lub na brzuchu.

Pasek przetwornika zakłada się wokół klatki piersiowej (przy pomiarze oddychania torowego) lub wokół brzucha (przy pomiarze oddychania przeponowego/brzusznego) — wybór zależy od przyjętego protokołu badania i tego, który typ oddychania ma być rejestrowany. Schemat poglądowy, oparty na ogólnie przyjętej konwencji pomiaru oddechu.

Ogólna sylwetka ciała — widok z przodu, punkty umiejscowienia paska oddechowego na klatce piersiowej i na brzuchu

Jak to działa

Pasek BN-RESP-XDCR na badanym

Elastyczny pasek zakładany wokół klatki piersiowej lub brzucha, połączony z modułem RSP100D.

RSP100D + AMI100D + MP160/200

Moduł wzmacnia sygnał tuż przy przetworniku i przesyła go kablem RJ12 do interfejsu AMI100D, a stamtąd do jednostki akwizycji.

Analiza w AcqKnowledge

Automatyczna konfiguracja kanałów, obliczenie częstości oddechu i dalsza analiza.

Zastosowanie eksperymentalne

Pomiar oddechu wspiera badania nad regulacją autonomiczną, pobudzeniem i stanami fizjologicznymi.

Sen i polisomnografia

Rejestracja wzorca oddechowego w badaniach snu i protokołach polisomnograficznych.

Badania reakcji stresowej

Zmiany częstości i głębokości oddechu jako wskaźnik reakcji na stresory eksperymentalne.

UX i neuromarketing

Oddech jako jeden ze wskaźników pobudzenia w badaniach reakcji na materiały i interfejsy.

Fizjologia wysiłku

Monitorowanie częstości oddechu jako jednego z parametrów w badaniach kondycyjnych i wysiłkowych.

Najczęściej zadawane pytania

Czym RSP100D różni się od klasycznego modułu RSP100C?

Gdzie umieścić pasek pomiarowy RSP100D?

Z jakimi systemami akwizycji współpracuje RSP100D?
