Otwieraj SOR i TRC
Wczytuj pliki SOR w standardzie Telcordia SR-4731 v1/v2 oraz obsługiwane pliki EXFO TRC, także wielofalowe. Zobacz krzywą, tabelę zdarzeń i parametry zapisane przez reflektometr. Oryginalne pliki pozostają tylko do odczytu.
OPROGRAMOWANIE INTERLAB BEZPŁATNA BETA
OTDR-AI — oprogramowanie do analizy pomiarów OTDR i raportów
Od pliku z reflektometru
do gotowej dokumentacji.
Analizuj SOR i TRC, porównuj oba kierunki i przygotuj raporty PDF, XLSX oraz CSV. Wszystko w przeglądarce — z czytelnym podglądem pomiarów dla Twojego zleceniodawcy.
Demo: przykładowe pomiary i do 4 własnych plików. Pełne eksporty — załóż konto beta.
PLIKI → ANALIZA → DOKUMENTACJA
Cały warsztat pomiarowca.
W jednej przeglądarce.
OTDR-AI to oprogramowanie Interlab do odczytu, analizy i raportowania pomiarów reflektometrycznych. Łączy pracę na pojedynczym śladzie z przeglądem pomiarów całego kabla.
Sprawdź zdarzenia i progi
Porównuj tabelę przyrządu z analizą krzywej. Korzystaj z markerów i metody LSA, oceniaj straty spawów, reflektancję oraz tłumienie linii. Dobierz kryteria do specyfikacji zadania i sprawdź, skąd wynika PASS, REVIEW lub FAIL.
Zobacz oba końce tej samej linii
Zestawiaj pomiary A→B i B→A na wspólnej osi. Tabela pokazuje wyniki obu kierunków i średnią stratę dopasowanego zdarzenia. To pomaga ocenić połączenia, które w jednym kierunku wyglądają jak „gainer”.
Porównuj długości fal
Oglądaj pomiary tego samego włókna dla kilku długości fal. Zestawienie krzywych i zdarzeń ułatwia wychwycenie różnic tłumienia i miejsc wymagających sprawdzenia, w tym podejrzenia makrozgięcia. Wniosek zależy od jakości i kompletności pomiarów.
Przejrzyj cały kabel
Macierz włókno × zdarzenie i mapa kolorów pomagają znaleźć odstające wyniki. Kontrola kompletności porządkuje pomiary według włókien, fal i kierunków. Wspólny widok ułatwia sprawdzenie paczki przed przygotowaniem raportu.
Konsultuj ten sam pomiar
Współdzielony widok krzywej, kursora i zdarzeń pomaga omówić pomiar ze zdalnym ekspertem. Gotowe wyniki możesz przekazać odbiorcy jako raport z dołączonym podglądem pomiarów, zgodnie z ustawieniami dostępu.
EFEKT TWOJEJ PRACY
Raport gotowy
do przekazania.
Z pomiarami w środku.
Przygotuj dokumentację pojedynczej trasy, zestawu włókien albo całego kabla. Wybierz zakres, układ i język raportu, a następnie wygeneruj PDF z wykresami, tabelami zdarzeń i danymi pomiarowymi.
- PDF w różnych układach — m.in. krzywa z tabelą, karta linii i zestawienie dwukierunkowe.
- Raporty PL i EN — dane wykonawcy i możliwość dodania własnego logo.
- XLSX oraz CSV — wyniki do dalszego zestawiania i opracowania.
- Numer raportu i opcjonalna stopka z QR — łatwe przejście do weryfikacji dokumentu.
PDFXLSXCSV
Dokument + materiał pomiarowy
Po włączeniu „Dołącz pomiary” odbiorca może otworzyć krzywe i zdarzenia w przeglądarce oraz pobrać udostępnioną paczkę plików — bez instalowania programu i bez konta.
DLA ODBIORCY DOKUMENTACJI
Niech klient zobaczy
więcej niż PDF.

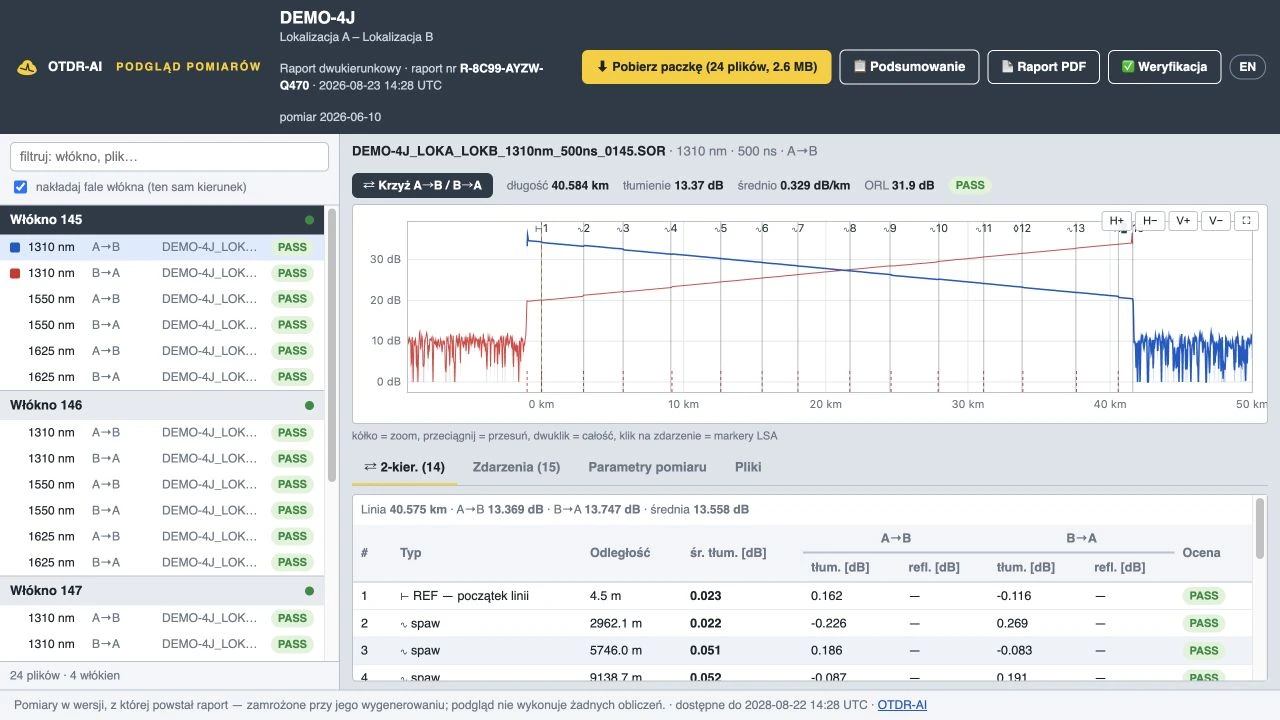

Podgląd online udostępnia migawkę pomiarów dołączoną do konkretnego raportu. Odbiorca przechodzi od zestawienia włókien do krzywej i tabeli zdarzeń. Podgląd nie przelicza wyników po otwarciu.
Autor decyduje o dołączeniu pomiarów, może ustawić kod dostępu i termin dostępności oraz wycofać pakiet. Dzięki temu to wykonawca kontroluje sposób przekazania danych.
Co potwierdza pieczęć? Weryfikacja egzemplarza PDF sprawdza jego pochodzenie i zgodność z plikiem wydanym przez OTDR-AI. Sama pieczęć nie potwierdza poprawności pomiaru ani zgodności instalacji z wymaganiami.
ZOBACZ PRODUKT Z BLISKA
Prawdziwe ekrany.
Konkretne funkcje.

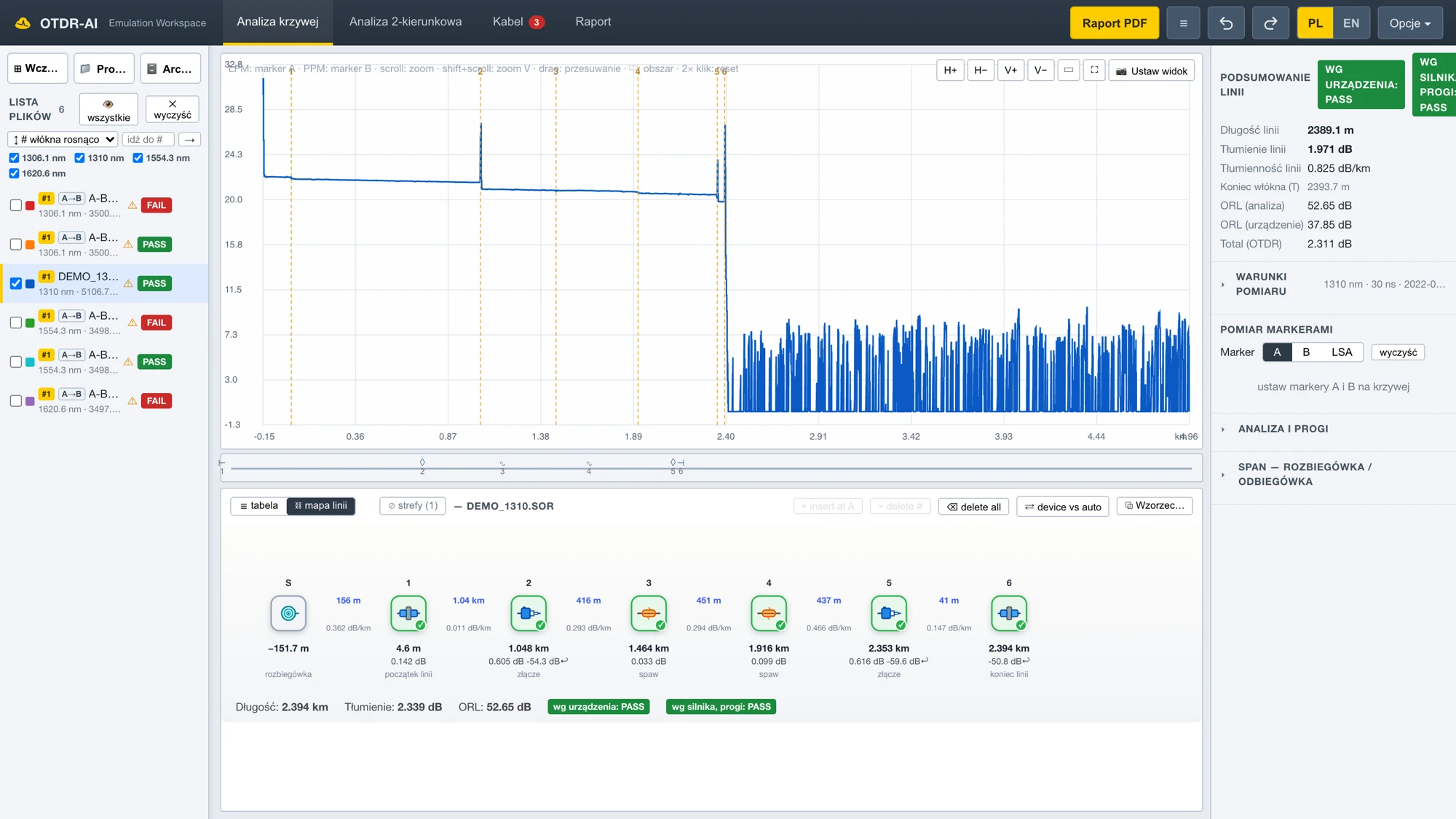

Kliknij zrzut, aby obejrzeć szczegóły. Pokazujemy interfejs aplikacji na przykładowych danych. Wygląd poszczególnych ekranów może zmieniać się wraz z rozwojem wersji beta.
INTERLAB NA YOUTUBE
Zobacz, jak to działa.
Krótki przegląd produktu i materiał, który pomaga lepiej interpretować pomiary. Filmy w języku polskim.
PREZENTACJA PRODUKTU
OTDR-AI: analiza SOR i TRC z AI
Od plików z reflektometru przez analizę i Cable 360 do raportu i podglądu dla odbiorcy. Film pokazuje także współpracę na żywo i wykorzystanie MCP.
Otwórz na YouTube ↗
PODSTAWY INTERPRETACJI POMIARÓW
Reflektogram, strefa martwa i gainer
Dlaczego pomiar z obu stron ma znaczenie? Jak działają markery LSA, rozbiegówka i odbiegówka? Zrozum zjawiska, które oglądasz później w aplikacji.
Przejdź do pomiaru dwukierunkowego · 5:05 ↗Odtwarzacz YouTube uruchamia się po kliknięciu. Film pozostaje dostępny także bezpośrednio na kanale Interlab.
OPCJONALNA AUTOMATYZACJA
Ty określasz zadanie.
Agent uruchamia narzędzia.
OTDR-AI udostępnia funkcje analizy i raportowania przez API oraz MCP. Zgodny klient AI może zlecić wczytanie pomiarów, analizę albo przygotowanie raportu w Twojej przestrzeni roboczej. Obliczenia wykonuje silnik aplikacji.
Do zwykłego raportu PDF nie potrzebujesz agenta AI. Integracja przydaje się wtedy, gdy chcesz połączyć kilka operacji w powtarzalny przepływ pracy.
Sprawdź konfigurację MCP w podręczniku ↗PRZYKŁADOWE POLECENIE
„Wczytaj pomiary kabla, zestaw oba kierunki i przygotuj raport według wskazanych progów.”
Twoje polecenie→Narzędzia OTDR-AI→Wyniki i raport
Zakres operacji zależy od uprawnień konta i konfiguracji integracji.KARTA PRODUKTU
Najważniejsze informacje.
Bez instalacji aplikacji desktopowej. Praca w przeglądarce z połączeniem internetowym. Dostęp bezpłatny w fazie beta.
| Produkt | OTDR-AI — oprogramowanie do analizy i raportowania pomiarów OTDR |
|---|---|
| Twórca | Interlab |
| Sposób pracy | Aplikacja internetowa, dostęp przez przeglądarkę |
| Formaty wejściowe | SOR (Telcordia SR-4731 v1/v2), obsługiwane warianty EXFO TRC; wczytywanie paczek ZIP |
| Przykłady zgodnych plików | Pomiary z reflektometrów m.in. Yokogawa, AFL/Noyes, EXFO, Anritsu, VeEX i JDSU. Obsługa zależy od wariantu pliku i zawartych w nim danych. |
| Analiza | Krzywe i zdarzenia, markery, LSA, progi oceny, analiza dwukierunkowa i wielofalowa, Cable 360 |
| Eksport wyników | PDF, XLSX, CSV; kopie SOR z tabelą analizy w obsługiwanym zakresie |
| Przekazanie dokumentacji | Weryfikacja PDF, opcjonalna stopka QR oraz pakiet pomiarów z podglądem online |
| Języki | Polski i angielski — interfejs oraz raporty |
| Integracje | REST API i MCP dla zgodnych klientów oraz agentów |
| Dostęp | Bezpłatna beta; demo bez konta, pełniejsze funkcje po rejestracji |
| Demo bez konta | Przykładowa para pomiarów, do 4 własnych plików, obszar na 24 godziny, PDF ze znakiem DEMO. XLSX, CSV i udostępnianie pomiarów wymagają konta. |
Plik SOR nie gwarantuje identycznego zakresu danych u każdego producenta. Przy nierozpoznanym wariancie skontaktuj się z [email protected]. OTDR-AI jest rozwijane w wersji beta; dokumentację należy zweryfikować według wymagań konkretnego odbioru.
PYTANIA PRZED PIERWSZYM RAPORTEM
Warto wiedzieć.
Czym jest OTDR-AI?
OTDR-AI to rozwijane przez Interlab oprogramowanie internetowe do analizy plików pomiarowych OTDR i przygotowania dokumentacji. Umożliwia pracę na krzywych i tabelach zdarzeń, analizę dwóch kierunków oraz eksport wyników do PDF, XLSX i CSV.
Jak otworzyć plik SOR bez instalowania programu?
Otwórz OTDR-AI w przeglądarce i wczytaj plik. Demo bez rejestracji pozwala przetestować przykładowe pomiary oraz do 4 własnych plików. Do pracy z pełniejszym zakresem eksportów i udostępniania załóż konto beta.
Czy mogę przygotować raport PDF z plików SOR i TRC?
Tak. Dla obsługiwanych plików wybierasz zakres i układ dokumentu w generatorze raportów. Możesz przygotować raport pojedynczego pomiaru, wielu plików lub zestawienie dwukierunkowe. Demo oznacza PDF znakiem DEMO; pełne konto umożliwia raporty bez tego oznaczenia.
Czy program obsługuje pomiary z różnych reflektometrów?
Tak, m.in. z urządzeń Yokogawa, AFL/Noyes, EXFO, Anritsu, VeEX i JDSU. Istotny jest format oraz wariant pliku, a nie tylko marka przyrządu. Nie każdy plik zawiera pełną krzywą i wszystkie parametry potrzebne do każdej funkcji analizy.
Po co analizować pomiar OTDR w dwóch kierunkach?
Pomiar A→B i B→A pozwala porównać to samo zdarzenie z obu stron i obliczyć średnią stratę. Pomaga to ograniczyć wpływ różnic rozproszenia wstecznego, przez które połączenie może wyglądać na „gainer” w jednym kierunku. Należy poprawnie dobrać parę i granice analizowanej linii.
Czy klient potrzebuje konta, żeby obejrzeć przekazane pomiary?
Nie, jeżeli autor raportu dołączył pomiary i udostępnił pakiet. Odbiorca otwiera podgląd w przeglądarce. Jeżeli autor ustawił kod dostępu, trzeba go podać. Dostęp zależy również od daty wygaśnięcia i ewentualnego wycofania pakietu.
Czy pieczęć oznacza, że instalacja przeszła odbiór?
Nie. Pieczęć i weryfikacja pliku PDF dotyczą pochodzenia oraz niezmienności dokumentu. Ocena instalacji wymaga poprawnych pomiarów, właściwych kryteriów i weryfikacji przez osobę odpowiedzialną za odbiór.
Czy do korzystania z OTDR-AI potrzebuję agenta AI?
Nie. Podgląd, analiza i tworzenie raportów są dostępne w interfejsie aplikacji. API i MCP to dodatkowa możliwość automatyzacji dla zgodnego klienta lub agenta.
Czy OTDR-AI jest bezpłatne?
Dostęp jest bezpłatny w fazie beta. Nie oznacza to deklaracji bezpłatności każdej przyszłej wersji. Aktualne warunki i dostępne funkcje znajdziesz w aplikacji oraz jej dokumentacji.
ZACZNIJ OD JEDNEGO POMIARU
Twój następny raport
zaczyna się tutaj.
Otwórz przykład i zobacz, jak pomiary zmieniają się w czytelną dokumentację.
