BioNomadix goniometr

Name: BioNomadix goniometr
Brand: BIOPAC
SKU: 16676

Bezprzewodowy, dwukanałowy wzmacniacz goniometryczny BN-GONIO mierzy jednocześnie kąty w dwóch osiach rotacyjnych stawu, bez ograniczeń kablowych.

BioNomadix · Bezprzewodowa goniometria

Bezprzewodowy, dwukanałowy wzmacniacz goniometryczny BN-GONIO mierzy jednocześnie kąty w dwóch osiach rotacyjnych stawu, bez ograniczeń kablowych.

Dwa niezależne kanały kątowe — np. zgięcie/wyprost i odchylenie promieniowo-łokciowe nadgarstka — w jednym module, kompatybilnym z całą rodziną czujników goniometrycznych i torsjometrycznych BioNomadix.

Część większego systemu

Schemat systemu: nadajnik BioNomadix na badanym, odbiornik w jednostce MP200, analiza w AcqKnowledge

BN-GONIO to moduł rozszerzający, nie samodzielny system

Sam nadajnik i odbiornik BioNomadix nie rejestrują ani nie zapisują danych. Do pomiaru potrzebna jest jednostka akwizycji danych MP200 (lub starsze MP160/MP150) wraz z oprogramowaniem AcqKnowledge.

Dodatkowo BN-GONIO wymaga osobno zamawianego czujnika goniometrycznego, torsjometrycznego lub palcowego, podłączanego przez adapter BN-ADAPT-GON — szczegóły w sekcji poniżej. Odbiornik (GONIO-R) wpina się w wejście kanałowe MP200, a zarejestrowany sygnał trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami systemu.

Wymagane akcesoria

BN-GONIO to sam wzmacniacz-nadajnik/odbiornik (GONIO-R) z dwoma niezależnymi wyjściami — każde wymaga własnego adaptera i czujnika. Oba wyjścia można wykorzystać na jeden dwuosiowy czujnik albo na dwa niezależne czujniki jednoosiowe, w dowolnej kombinacji.

BN-ADAPT-GON

Adapter Gonio/Torsio

Łączy czujnik goniometryczny, torsjometryczny lub palcowy z wyjściem bezprzewodowego nadajnika BN-GONIO. Dołączany w komplecie z czujnikami BioNomadix; do czujników BIOPAC spoza kompletu lub innych producentów można go zamówić osobno.

Po jednym adapterze na każde wyjście (kanał) nadajnika
W zestawie z czujnikami BioNomadix — osobno tylko dla czujników spoza kompletu
Kompatybilny też z pasującymi czujnikami innych producentów

BN-GON-110/150-XDCR

Goniometr dwuosiowy

Bezprzewodowy, dwupłaszczyznowy czujnik kąta — mierzy jednocześnie dwa kąty stawu, np. zgięcie/wyprost oraz odchylenie promieniowo-łokciowe nadgarstka. Dostępny w dwóch rozmiarach uchwytu.

Rozmiar uchwytu: 110 mm (BN-GON-110-XDCR) lub 150 mm (BN-GON-150-XDCR)
Wykorzystuje oba wyjścia nadajnika jednocześnie (dwie osie ruchu)
Mierzy kątowy ruch kończyny

BN-TOR-110/150-XDCR

Torsjometr jednoosiowy

Przetwornik do pomiaru rotacji osiowej — np. pronacji/supinacji przedramienia. Jednoosiowy, wykorzystuje jedno wyjście nadajnika.

Rozmiar uchwytu: 110 mm lub 150 mm
Mierzy obrót wokół osi (rotację), nie kąt zgięcia
Dwa torsjometry można podłączyć równocześnie na obu wyjściach

BN-GON-F-XDCR

Goniometr palcowy

Jednoosiowy czujnik do pomiaru zgięcia/wyprostu pojedynczego stawu palca dłoni lub stopy.

Jednoosiowy pomiar kąta
Przeznaczony do stawów palców
Może pracować razem z drugim czujnikiem na wolnym wyjściu nadajnika

Poznaj moduł z bliska

Kliknij punkty na zdjęciu, żeby zobaczyć odbiornik GONIO-R i nadajnik BioNomadix z bliska.

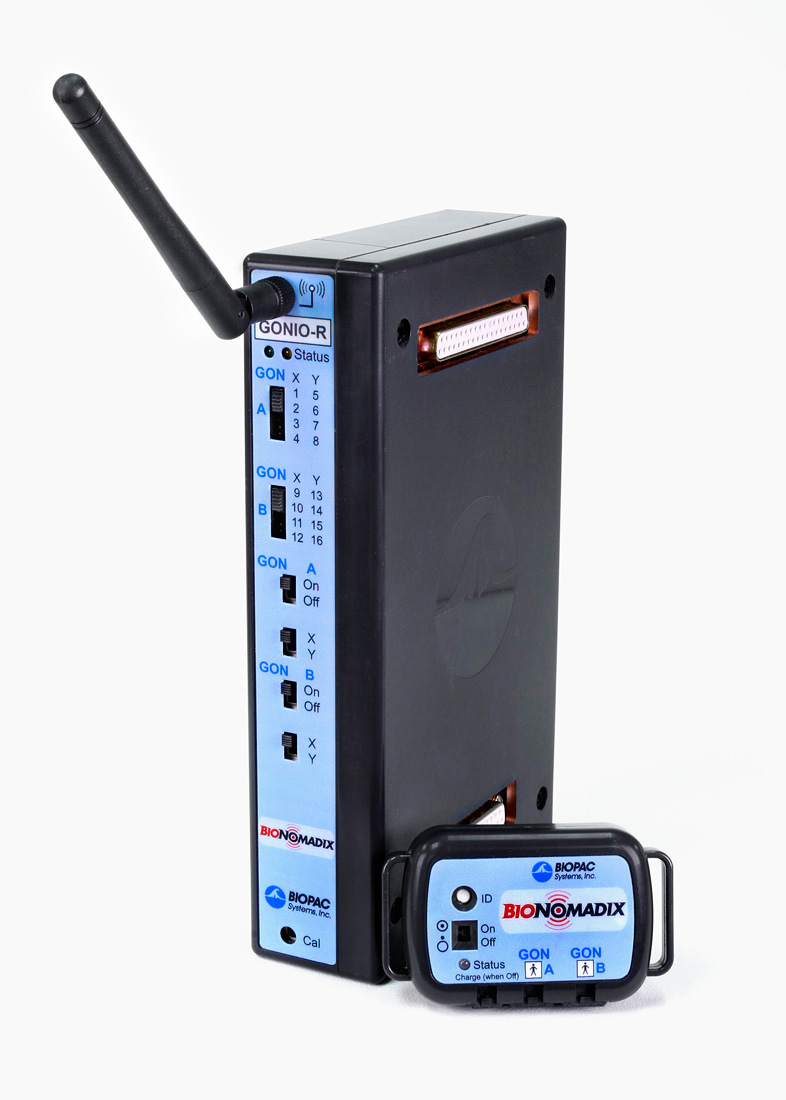

BioNomadix BN-GONIO — odbiornik GONIO-R i nadajnik z wyjściami GON A / GON B

Kluczowe cechy

Elastyczna konfiguracja wyjść

Dwa niezależne wyjścia można wykorzystać na jeden dwuosiowy czujnik (np. goniometr) albo na dwa niezależne czujniki jednoosiowe, w dowolnej kombinacji.

Wymaga zewnętrznego czujnika

BN-GONIO to sam wzmacniacz-nadajnik/odbiornik. Goniometr, torsjometr lub czujnik palcowy podłącza się oddzielnie, przez adapter BN-ADAPT-GON.

Kompatybilność z urządzeniami firm trzecich

Adapter BN-ADAPT-GON umożliwia podłączenie zgodnych czujników kąta/skręcenia spoza rodziny BioNomadix.

Bezprzewodowe działanie

Brak kabla między badanym stawem a systemem akwizycji — swoboda ruchu podczas pomiaru zakresu ruchomości.

2kanały pomiaru kąta

2000 Hzczęstotliwość transmisji

72-90hczas pracy baterii

110/150 mmrozmiar uchwytu czujnika

Pełna specyfikacja techniczna

Sygnał: Kąt w dwóch płaszczyznach ruchu (np. zgięcie/wyprost + odchylenie promieniowo-łokciowe)
Liczba kanałów: 2 niezależne kanały kątowe
Wymagany czujnik: Goniometr dwuosiowy BN-GON-110/150-XDCR, torsjometr jednoosiowy BN-TOR-110/150-XDCR, goniometr palcowy BN-GON-F-XDCR (jednoosiowy), lub kompatybilny czujnik innego producenta — podłączane przez adapter BN-ADAPT-GON
Konfiguracja wyjść: Dwa niezależne wyjścia (GON A, GON B) — jeden czujnik dwuosiowy wykorzystujący oba wyjścia, albo dwa niezależne czujniki jednoosiowe w dowolnej kombinacji
Częstotliwość transmisji: 2000 Hz między nadajnikiem a odbiornikiem (wsp. platforma BioNomadix)
Zasięg bezprzewodowy: Do 10 m w linii wzroku, typowo w warunkach laboratoryjnych
Opóźnienie transmisji: Składowa stała 15.6 ms + składowa zmienna ±0.5 ms rms
Czas pracy baterii: 72-90h ciągłej pracy, pełne ładowanie ok. 1h
Waga / wymiary nadajnika: Ok. 54 g, ok. 6×4×2 cm
Wymiary odbiornika (GONIO-R): Ok. 380 g, ok. 4×11×19 cm
Kompatybilność: MP200 (oraz starsze MP160/MP150) + AcqKnowledge

Gdzie umieścić czujnik

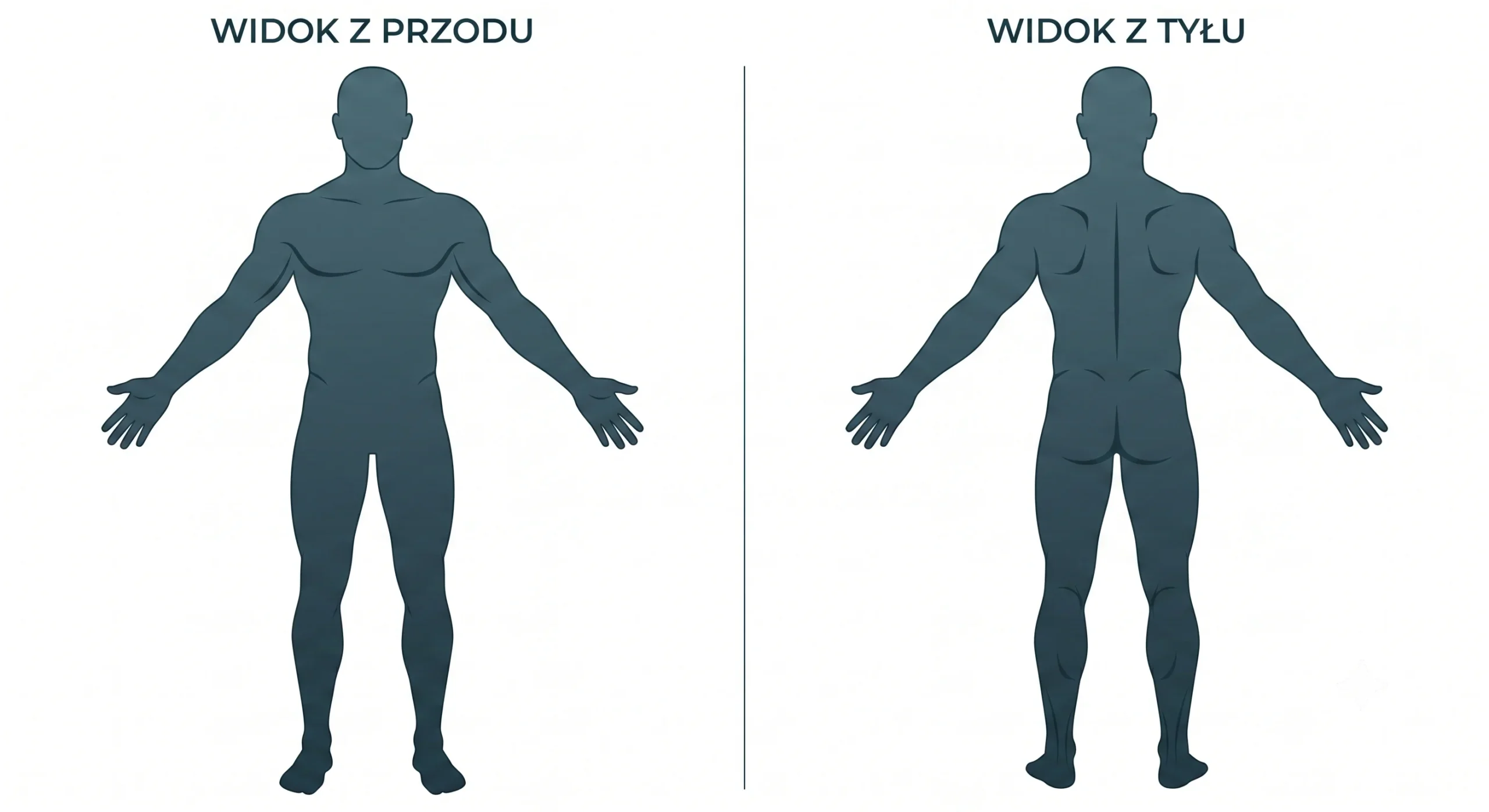

Kliknij punkt na sylwetce, żeby zobaczyć przykładowe miejsce mocowania goniometru — pomiar kąta nadgarstka.

Umiejscowienie orientacyjne — typowy przykład zastosowania goniometrii (staw nadgarstkowy). Dokładne miejsce montażu czujnika zależy od badanego stawu i protokołu badania.

Ogólna sylwetka ciała — widok z przodu, przykładowe miejsce goniometru na nadgarstku

Jak to działa

Czujnik na stawie

Goniometr, torsjometr lub czujnik palcowy mocowany w miejscu badanego stawu, podłączony przez adapter BN-ADAPT-GON do nadajnika.

Nadajnik-odbiornik + MP200

Transmisja bezprzewodowa przy 2000 Hz do systemu akwizycji danych.

Analiza kąta w AcqKnowledge

Rejestracja przebiegu kąta w dwóch płaszczyznach ruchu, synchronicznie z innymi sygnałami systemu.

Zastosowanie eksperymentalne

Bezprzewodowy pomiar kąta wspiera badania zakresu ruchomości stawów bez ograniczeń typowych dla czujników przewodowych.

Biomechanika

Analiza zakresu ruchu (ROM) stawów podczas aktywności ruchowej badanego poruszającego się swobodnie.

Rehabilitacja

Monitorowanie postępów usprawniania ruchomości stawu w czasie, np. po urazie lub zabiegu ortopedycznym.

Ergonomia

Ocena kątów roboczych kończyn podczas wykonywania czynności zawodowych i projektowania stanowisk pracy.

Nauki o sporcie

Analiza techniki ruchu i zakresu ruchomości stawów podczas aktywności sportowej.

Najczęściej zadawane pytania

Czy BN-GONIO zawiera czujnik kąta?

Czym różni się goniometr od torsjometru w tym systemie?

Czy oba wyjścia trzeba wykorzystać na jeden czujnik?

Czy można podłączyć czujnik innego producenta?

Z jakimi systemami akwizycji współpracuje BN-GONIO?

Pobierz materiały kliknij aby rozwinąć

Zainteresowany produktem?

Skontaktuj się z nami, aby uzyskać szczegółową ofertę i doradztwo techniczne.
