BioNomadix BN-DYNEMG

Name: BioNomadix BN-DYNEMG
Brand: BIOPAC
SKU: 16633

Bezprzewodowy zestaw BN-DYNEMG rejestruje jednocześnie siłę uścisku dłoni oraz aktywność elektryczną mięśni (EMG), bez ograniczeń kablowych.

BioNomadix · Dynamometria i EMG jednocześnie

Bezprzewodowy zestaw BN-DYNEMG rejestruje jednocześnie siłę uścisku dłoni oraz aktywność elektryczną mięśni (EMG), bez ograniczeń kablowych.

Łączy przetwornik ciśnieniowy siły chwytu z sygnałem EMG w jednym module — pozwala bezpośrednio powiązać potencjał nerwowo-mięśniowy z realnie wywieraną siłą mechaniczną.

Część większego systemu

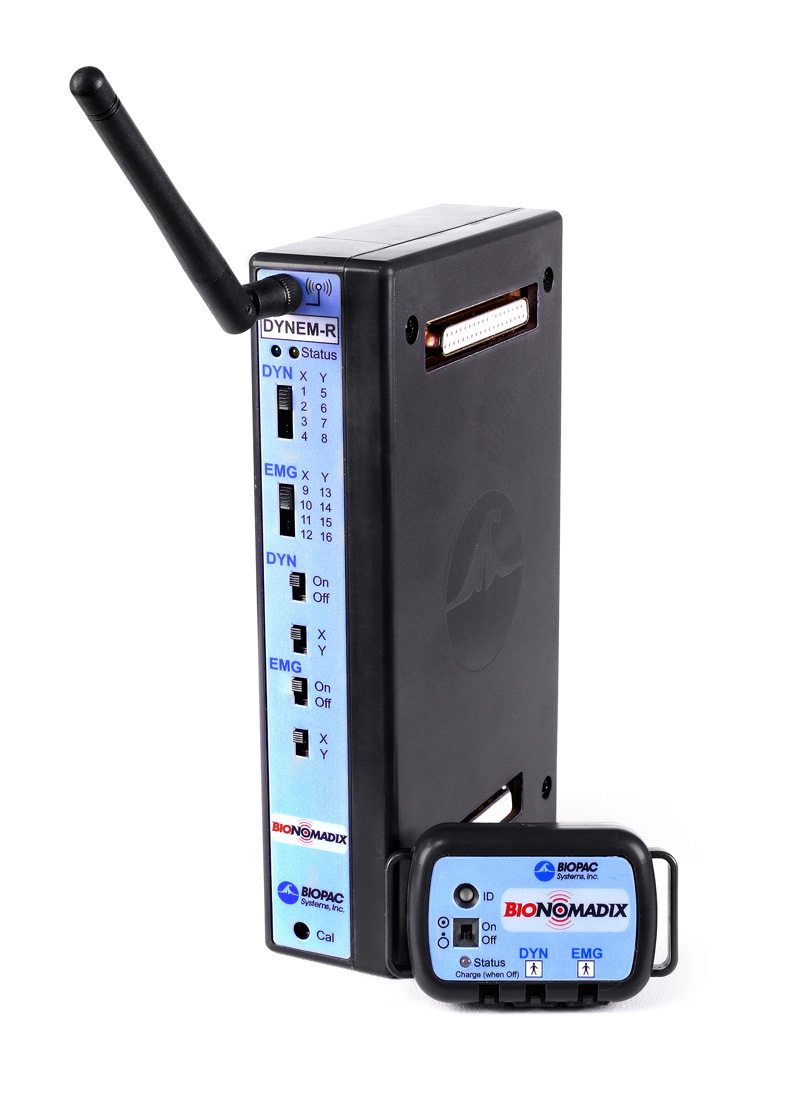

Schemat systemu: nadajnik BioNomadix na badanym, odbiornik w jednostce MP200, analiza w AcqKnowledge

BN-DYNEMG to moduł rozszerzający, nie samodzielny system

Sam nadajnik i odbiornik BioNomadix nie rejestrują ani nie zapisują danych. Do pomiaru potrzebna jest jednostka akwizycji danych MP200 (lub starsze MP160/MP150) wraz z oprogramowaniem AcqKnowledge.

Odbiornik wpina się w wejście kanałowe MP200, a zarejestrowany sygnał (EMG + siła chwytu) trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami systemu.

Wbudowany przetwornik ciśnieniowy

W odróżnieniu od BN-STRIKE, BN-SKT2 czy BN-GONIO, przetwornik siły w zestawie BN-DYNEMG nie jest osobnym, oddzielnie zamawianym elementem — jest częścią architektury modułu.

Wbudowany

Przetwornik ciśnieniowy siły chwytu ("gruszka")

Zestaw wykorzystuje przetwornik ciśnieniowy do pomiaru siły ścisku dłoni, zintegrowany z modułem nadawczym EMG. Po przeprowadzeniu kalibracji normalizacyjnej system podaje precyzyjny odczyt siły użytecznej (np. w kg/cm²), synchronicznie z sygnałem EMG.

Pomiar siły metodą ciśnieniową (przetwornik typu "gruszka")
Wymaga kalibracji normalizacyjnej dla odczytu w jednostkach siły
Zintegrowany z nadajnikiem EMG w jednym zestawie — nie wymaga osobnego zamówienia jak w BN-STRIKE czy BN-SKT2

Poznaj moduł z bliska

Kliknij punkty na zdjęciu, żeby zobaczyć, jak nadajnik BioNomadix nosi się na badanym i gdzie podłącza się okablowanie.

Nadajnik BioNomadix noszony na nadgarstku, podłączony do elektrod na skórze — interaktywny schemat

Kluczowe cechy

Jednoczesny pomiar siły i EMG

Synchroniczna rejestracja sygnału elektromiograficznego i siły ścisku dłoni z jednego zestawu nadawczego.

Zintegrowany przetwornik ciśnieniowy

Gruszka pomiarowa siły chwytu jest wbudowana w zestaw — bez potrzeby osobnego zamawiania dodatkowego czujnika, w odróżnieniu od BN-STRIKE czy BN-SKT2.

Kalibracja normalizacyjna

Po przeprowadzeniu kalibracji system podaje precyzyjne odczyty siły użytecznej w jednostkach takich jak kg/cm².

Bezprzewodowe działanie

Odseparowanie modułu nadawczego od przewodów zasilających zwiększa bezpieczeństwo badanego i odporność na zakłócenia zewnętrzne.

EMG + siłasygnały rejestrowane jednocześnie

DC-100 Hzpasmo dla siły chwytu

72hczas pracy baterii

54 gwaga nadajnika

Pełna specyfikacja techniczna

Sygnał: EMG (aktywność elektryczna mięśni) oraz siła ścisku dłoni (przetwornik ciśnieniowy) — rejestrowane jednocześnie
Pasmo dla siły chwytu: DC do 100 Hz
Zakres pomiarowy siły: Zależny od wybranej jednostki i konfiguracji przetwornika — wymaga kalibracji normalizacyjnej dla odczytu w jednostkach siły (np. kg/cm²)
Rozdzielczość / szum własny: Zależne od konfiguracji
Zasilanie: Akumulator Li-ion, do 72h ciągłej pracy
Waga nadajnika: Ok. 54 g
Zasięg bezprzewodowy: Do 10 m w linii wzroku, typowo w warunkach laboratoryjnych
Kompatybilność: MP200, MP160, MP150 + AcqKnowledge

Gdzie umieścić elektrody i przetwornik

Kliknij punkty na sylwetce, żeby zobaczyć orientacyjne umiejscowienie elektrod EMG i przetwornika siły chwytu.

Umiejscowienie orientacyjne — ogólnie przyjęta konwencja dla pomiarów związanych z siłą chwytu (mięśnie zginaczy przedramienia), nie potwierdzona wprost w materiałach BIOPAC dla tego konkretnego zestawu. Elektroda uziemienia (GND) jest wymagana w każdym podłączeniu biopotencjału.

Ogólna sylwetka ciała — widok z przodu, orientacyjne umiejscowienie elektrod EMG i przetwornika siły na przedramieniu

Jak to działa

Elektrody i przetwornik na badanym

Elektrody EMG na przedramieniu i przetwornik ciśnieniowy ściskany w dłoni, połączone z nadajnikiem mocowanym paskiem.

Nadajnik-odbiornik + MP200

Bezprzewodowa transmisja obu sygnałów (EMG i siła) do systemu akwizycji danych.

Analiza w AcqKnowledge

Po kalibracji normalizacyjnej — synchroniczna analiza potencjału nerwowo-mięśniowego i realnie wywieranej siły.

Zastosowanie eksperymentalne

Jednoczesny pomiar EMG i siły chwytu wspiera badania łączące elektrofizjologię mięśni z realnie wywieraną siłą mechaniczną.

Badania nad zmęczeniem mięśniowym

Korelacja spadku siły chwytu ze zmianami sygnału EMG w czasie wysiłku.

Rehabilitacja i kinezjologia

Powiązanie sygnału EMG z rzeczywiście wywieraną siłą podczas usprawniania funkcji dłoni.

Ergonomia

Ocena wysiłku fizycznego dłoni i przedramienia podczas wykonywania czynności roboczych.

Fizjologia sportu

Ocena koordynacji nerwowo-mięśniowej i siły chwytu w kontekście wydolności sportowej.

Najczęściej zadawane pytania

Czy przetwornik siły trzeba zamawiać osobno, jak w BN-STRIKE?

Czy wynik siły jest podawany od razu w kilogramach?

Z jakimi systemami akwizycji współpracuje BN-DYNEMG?
