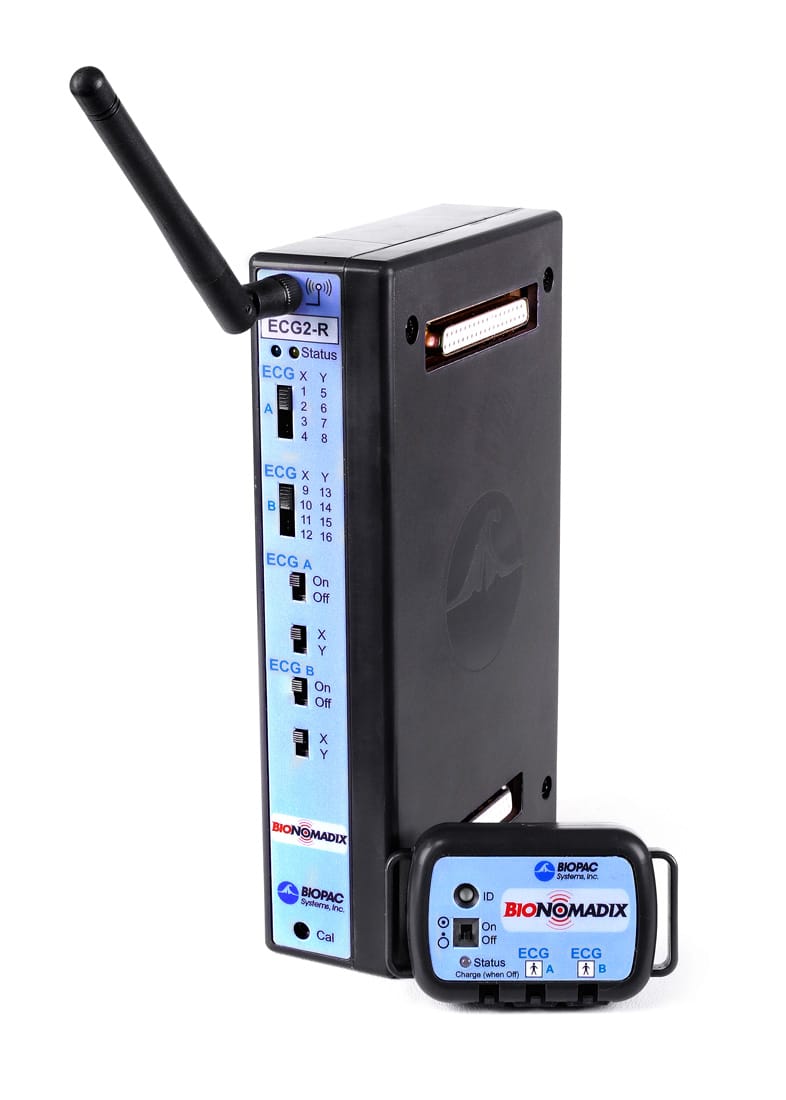

Bezprzewodowy 2-kanałowy wzmacniacz EKG BN-ECG2 rejestruje odprowadzenia I i II bez ograniczeń kabli, z jakością zbliżoną do połączenia przewodowego.

BioNomadix · Bezprzewodowa elektrokardiografia

Bezprzewodowy 2-kanałowy wzmacniacz EKG BN-ECG2 rejestruje odprowadzenia I i II bez ograniczeń kabli, z jakością zbliżoną do połączenia przewodowego.

Pełna swoboda ruchu badanego przy zachowaniu rozdzielczości niezbędnej do analizy morfologii zespołu QRS i zmienności rytmu serca (HRV).

Część większego systemu

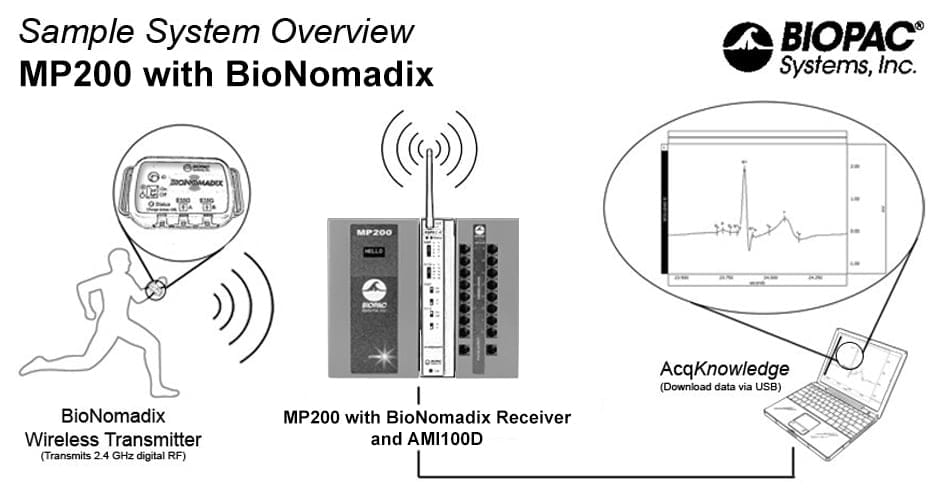

Schemat systemu: nadajnik BioNomadix na badanym, odbiornik w jednostce MP200, analiza w AcqKnowledge

BN-ECG2 to moduł rozszerzający, nie samodzielny system

Sam nadajnik i odbiornik BioNomadix nie rejestrują ani nie zapisują danych. Do pomiaru potrzebna jest jednostka akwizycji danych MP200 (lub starsze MP160/MP150) wraz z oprogramowaniem AcqKnowledge.

Odbiornik BN-ECG2 wpina się w wejście kanałowe MP200, a zarejestrowany sygnał trafia do wspólnej, zsynchronizowanej osi czasu razem z innymi modułami — przewodowymi i bezprzewodowymi.

Poznaj moduł z bliska

Kliknij punkty na zdjęciu, żeby zobaczyć, jak nadajnik BioNomadix nosi się na badanym i gdzie podłącza się okablowanie.

Nadajnik BioNomadix noszony na nadgarstku, podłączony do elektrod na skórze — interaktywny schemat

Kluczowe cechy

Swoboda ruchu bez utraty jakości

Nadajnik mocowany na ciele, odbiornik podłączony bezpośrednio do MP200/MP160/MP150 — jakość danych porównywalna ze standardowymi modułami przewodowymi BIOPAC.

Dwa niezależne kanały EKG

Równoczesna rejestracja odprowadzeń I i II — AcqKnowledge pozwala matematycznie wyprowadzić z nich pozostałe odprowadzenia kończynowe.

Niski szum własny — 0.9 µV rms

CMRR 110 dB typowo przy 50/60 Hz zapewnia czysty zapis nawet w otoczeniu z zakłóceniami elektrycznymi.

Tryb Heart Rate (sygnał alternatywny)

Przełącznik na module odbiornika umożliwia wyjście obliczonego tętna zamiast surowego zapisu EKG — bez dodatkowego przetwarzania w oprogramowaniu.

2000 Hzczęstotliwość transmisji

0.05-150 Hzpasmo maks.

72-90hczas pracy baterii

10 mzasięg (linia wzroku)

Pełna specyfikacja techniczna

Pasmo (bandwidth): Maks. 0.05 - 150 Hz; ustawienie fabryczne 1 - 35 Hz
Filtry odbiornika: HP: 0.05 Hz lub 1 Hz; LP: 35 Hz lub 150 Hz (przełącznik na module odbiornika)
Wzmocnienie: Stałe x2000
Maks. mierzalny sygnał: 10 mV pk-pk
Szum własny (zwarte wejścia): 0.9 µV rms (pasmo 0.05-150 Hz)
CMRR: 110 dB typowo przy 50/60 Hz, min. 90 dB
Różnicowa impedancja wejściowa: 2 MΩ
Zasięg bezprzewodowy: Do 10 m w linii wzroku, typowo w warunkach laboratoryjnych
Opóźnienie transmisji: Składowa stała 15.6 ms + składowa zmienna ±0.5 ms rms
Czas pracy baterii: Do 72-90h ciągłej pracy, pełne ładowanie ok. 1h
Waga / wymiary nadajnika: Ok. 54 g, ok. 6×4×2 cm
Wymiary odbiornika: Ok. 380 g, ok. 4×11×19 cm
Mocowanie: Pasek Velcro 137 cm (BN-STRAP-137) w zestawie
Kompatybilność: MP200 (oraz starsze MP160/MP150) + AcqKnowledge

Gdzie umieścić elektrody

Kliknij punkty na sylwetce, żeby zobaczyć typowy układ elektrod dla jednoczesnego zapisu odprowadzeń I i II, wraz z elektrodą uziemienia.

BN-ECG2 rejestruje jednocześnie odprowadzenia I i II (odprowadzenie III oraz augmentowane aVR/aVL/aVF są następnie wyprowadzane matematycznie w AcqKnowledge) — do tego potrzebne są 3 elektrody aktywne: RA (wspólna dla obu odprowadzeń), LA i LL, plus elektroda uziemienia (GND). Standardowy układ BIOPAC (trójkąt Einthovena), zmodyfikowany na tors (krótkie przewody BioNomadix nie sięgają kończyn) — poglądowo.

Ogólna sylwetka ciała — widok z przodu, punkty umiejscowienia elektrod EKG (RA, LA, LL) i uziemienia

Trójkąt Einthovena

Elektrody RA, LA i LL tworzą trzy odprowadzenia kończynowe: I (LA−RA), II (LL−RA) i III (LL−LA).

BN-ECG2 mierzy bezpośrednio I i II — odprowadzenie III wynika z nich matematycznie (prawo Einthovena: III = II − I), bez dodatkowej elektrody. GND nie wchodzi w skład trójkąta — to elektroda odniesienia, redukująca zakłócenia.

Jak to działa

Nadajnik na badanym

Rejestruje odprowadzenia I i II, mocowany paskiem lub koszulką BioShirt/BN-Shirt.

Odbiornik + MP200

Transmisja przy 2000 Hz do systemu akwizycji danych, zasięg do 10 m w linii wzroku.

Analiza w AcqKnowledge

Wyprowadzenie pozostałych odprowadzeń kończynowych, detekcja załamków P-Q-R-S-T, analiza HRV.

Zastosowanie eksperymentalne

Bezprzewodowa rejestracja EKG eliminuje ograniczenie ruchu wynikające z okablowania, otwierając zastosowania niedostępne dla wzmacniaczy przewodowych.

Kardiologia ambulatoryjna

Rejestracja EKG poza warunkami stacjonarnego laboratorium, bez konieczności unieruchamiania badanego przy stanowisku.

Analiza HRV

Badanie zmienności rytmu serca w warunkach obciążenia stresowego i motorycznego, gdzie ruch badanego wyklucza elektrody przewodowe.

Złożone paradygmaty psychofizjologiczne

Protokoły, w których kable ograniczałyby naturalne zachowanie badanego — swobodna interakcja, zadania ruchowe, symulacje.

Biomechanika, sport i VR

Synchroniczna rejestracja EKG podczas aktywności fizycznej lub w symulatorach VR, gdzie liczy się pełna swoboda ruchu badanego.

Najczęściej zadawane pytania

Czy BN-ECG2 nadaje się do dokładnej analizy załamków P-Q-R-S-T?

Ile odprowadzeń EKG rejestruje jeden zestaw BN-ECG2?

Jaki jest zasięg działania między nadajnikiem a odbiornikiem?

Pobierz materiały kliknij aby rozwinąć

Zainteresowany produktem?

Skontaktuj się z nami, aby uzyskać szczegółową ofertę i doradztwo techniczne.

Podobne produkty

Przewodowy wzmacniacz EKG (BIOPAC ECG100D)

Aparatura Badawczo-NaukowaBiometriaEKG (Aktywność serca)

BioNomadix bezprzewodowy wzmacniacz RSP i EKG

Aparatura Badawczo-NaukowaBiometriaEKG (Aktywność serca)RSP (Oddech)

BioNomadix dwukanałowy bezprzewodowy wzmacniacz EKG

Część większego systemu

BN-ECG2 to moduł rozszerzający, nie samodzielny system

Poznaj moduł z bliska

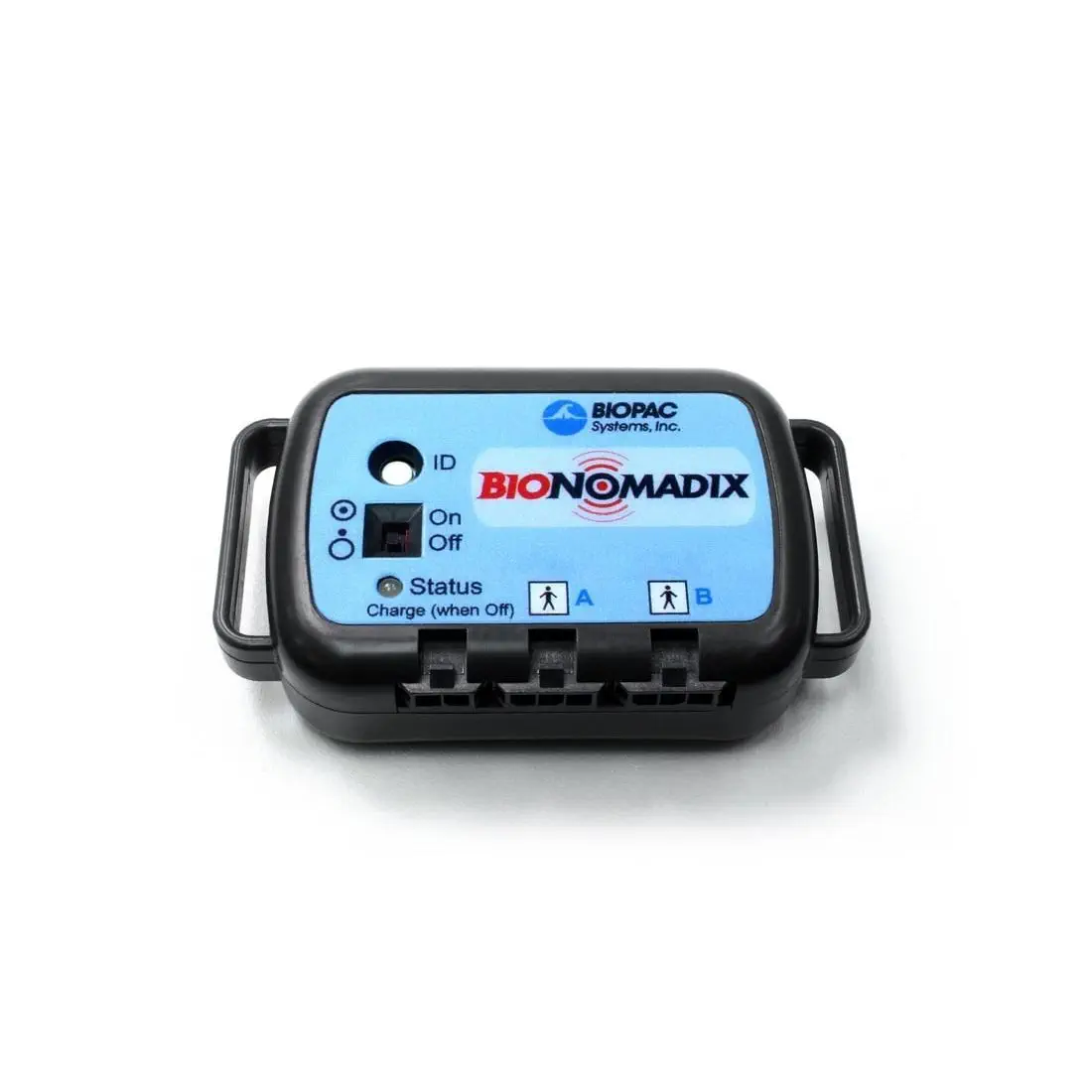

Nadajnik
