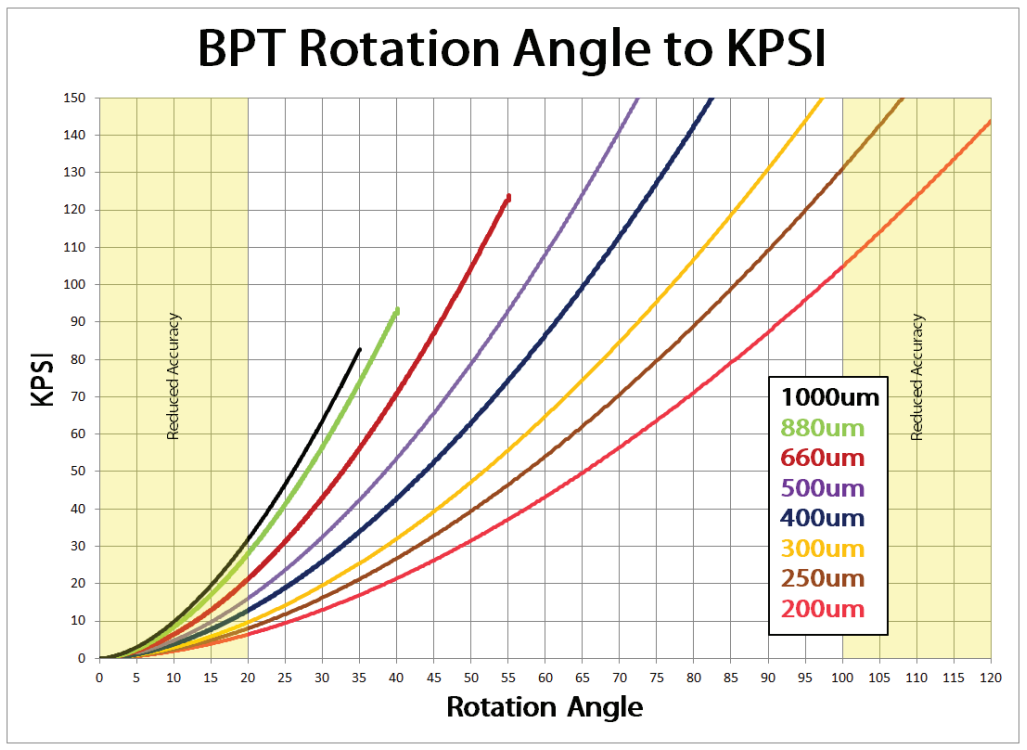

Regulowany promień zgięcia pozwala dobrać poziom odkształcenia do średnicy włókna i procedury testowej.
3SAE · RCT-01-0002
Kontrolowany test zginania włókien o dużej średnicy
3SAE Large Diameter Bend Proof Tester (BPT) służy do sprawdzania integralności mechanicznej włókien i spawów o średnicy płaszcza od 200 µm do 1 mm. Urządzenie wywołuje kontrolowane zgięcie i automatycznie obraca włókno wokół osi, kwalifikując jego cały obwód.
200 µm–1 mmautomatyczny obrótkrótki cykl
Zasada działania
Alternatywa dla liniowej próby rozciągania dużych włókien
Automatyczny obrót włókna pomaga objąć próbą cały jego obwód, a nie tylko jedną orientację.
Automatyczne zwolnienie naprężenia, proste ładowanie i regulacja prędkości skracają przygotowanie operatora.
Ważne: BPT realizuje odrębną metodę testu zginania. Nie należy automatycznie traktować wyniku jako równoważnego testowi LTT/LTT-LD bez zdefiniowania średnicy, geometrii, promienia zgięcia i kryterium akceptacji.
Najważniejsze cechy
Do laboratorium i procesu produkcyjnego
- automatyczny obrót włókna i zwalnianie naprężenia,
- regulowany promień zgięcia i prędkość obrotu,
- korelacja z równoważnym odkształceniem liniowym,
- regulowane prowadnice włókna i rowki V,
- kompaktowa konstrukcja: 343 × 131 × 90 mm,
- brak wymaganej rutynowej kalibracji według producenta.
Dane techniczne
3SAE BPT — specyfikacja
| Numer katalogowy | RCT-01-0002 |
|---|---|
| Obsługiwane średnice płaszcza | 200 µm–1 mm |
| Wymiary | 343 (szer.) × 131 (gł.) × 90 (wys.) mm |
| Masa | 4,5 kg |
| Zasilanie wejściowe | 100–240 VAC, 47–63 Hz |
| Zasilanie wyjściowe | 12 VDC, 9 A |
| Pakiet standardowy | tester BPT, zasilacz, elektroniczna instrukcja użytkownika |
| Gwarancja producenta | 1 rok na części i robociznę |
Dobór konfiguracji
Sprawdź BPT dla swojego włókna i kryterium testu
Przy zapytaniu podaj średnicę płaszcza i pokrycia, wymagane odkształcenie lub KPSI, promień zgięcia, czas utrzymania oraz sposób rejestracji wyniku.
FAQ
Najczęstsze pytania
Jakie włókna obsługuje 3SAE BPT?
Producent podaje zakres średnic płaszcza od 200 µm do 1 mm.
Czy BPT zastępuje liniowy tester LTT?
Nie automatycznie. BPT wykorzystuje kontrolowane zginanie i obrót, natomiast LTT/LTT-LD realizują próbę liniową. Równoważność wymaga zdefiniowanego kryterium i geometrii testu.
Czy urządzenie wymaga rutynowej kalibracji?
Według producenta konstrukcja BPT nie wymaga kosztownych, rutynowych procedur kalibracyjnych. Wymagania systemu jakości użytkownika mogą jednak nakładać własne kontrole okresowe.
Co jest w standardowym zestawie?
Tester RCT-01-0002, zasilacz oraz elektroniczna instrukcja użytkownika. Zakres uchwytów i prowadnic dla konkretnego włókna warto potwierdzić w ofercie.
