MT PRO

MT PRO to interferometr który może być wykorzystywany do pomiarów standardowych oraz wielowłóknowych konektorów. Szybko i automatycznie wykrywa parametry indeksu kształtu 3D powierzchni złącza.

Rozdzielczość obrazu do 1,5µm
Szybki pomiar: 0,5 s dla pojedynczego włókna lub 5 s dla 12 rdzeniowego MPO/MTO
Wysoka powtarzalność pomiarów
Wysoka dokładność
Automatyczna kalibracja z użyciem zwierciadła referencyjnego

Rozdzielczość obrazu do 1,5µm
Szybki pomiar: 0,5 s dla pojedynczego włókna lub 5 s dla 12 rdzeniowego MPO/MTO
Wysoka powtarzalność pomiarów
Wysoka dokładność
Automatyczna kalibracja z użyciem zwierciadła referencyjnego
Szybkie przełączanie pomiędzy kątami z zakresu 0° i 8°

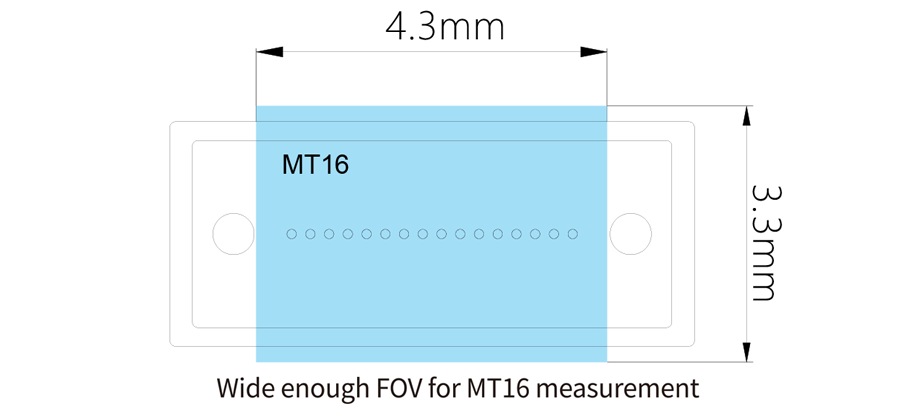

Rozdzielczość obrazu do 1,5um

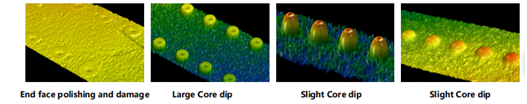

MT Pro wykorzystuje zmodernizowany układ optyczny do dokładnego przywracania szczegółów aspektów i profilu MPO/MTP. Dokładne nieprzetworzone dane zapewniają wiarygodne wyniki testów 3D.

Wysokość pojedynczego włókna

Nowa konstrukcja optyczna i mechaniczna rozszerza zakres wysokości pojedynczych włókien do -1000 ~ + 1000 nm we wszystkich warunkach testowych.

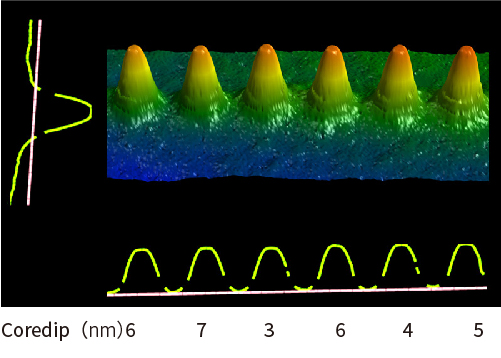

Dokładny wynik testu

Każdy system MT Pro jest kalibrowany za pomocą interferometru laserowego 0,1 nm. Dokładność i spójność są wymagane dla kluczowych parametrów pomiaru MTP/MPO, w tym ROC, wysokości światłowodu i zanurzenia rdzenia.

Automatyczne ustawianie ostrości

MT Pro można skonfigurować tak, aby rozpoczynał pomiar z funkcji Auto Focus. Funkcja Auto Focus może wyeliminować różnicę na każdym kanale światłowodowym. Co więcej, dzięki tej funkcji procedura pomiaru jest znacznie uproszczona, szczególnie w przypadku złączy APC.

Automatyczna kalibracja z lustrem referencyjnym

MT Pro stosuje lustro referencyjne do automatycznej kalibracji urządzenia i utrzymuje najwyższą wydajność w każdych warunkach. W porównaniu z ręcznym strojeniem i kompensacją danych, automatyczna kalibracja jest szybka i dokładna.

Unikalne mocowanie do adaptera MTP/MPO

Dimension wykorzystuje opatentowany adapter do testowania tulejek MTP/MPO

Mocowanie ramy do okucia MT jest kompatybilne z MT4, MT8, MT12, MT16, MT24, MT32, MT48 i MT72. Do przetestowania wszystkich tulejek MTP/MPO potrzeba tylko jednego urządzenia.
Zatwierdzona dokładność i powtarzalność pomiaru kąta tulei.
Wytrzymały i długi okres użytkowania.
Bezpieczny do kodu PIN otwór DUT.
Pomocny w analizie dokładności przyrządu polerskiego.

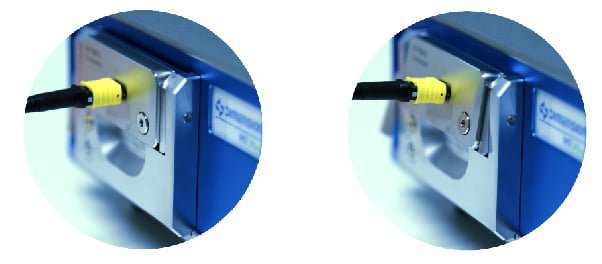

Szybkie przełączanie między kątami 0 ° i 8 °

Specjalnie zaprojektowana platforma uchwytu pozwala szybką zmianę pozycji 0 ° / 8 °. Nie jest wymagana dodatkowa kalibracja. Gwarantowana jest wysoka powtarzalność i odtwarzalność. Platforma osprzętu jest kompatybilna ze wszystkimi typami produktów PC / APC MT / MPO.

Operacja jednym kliknięciem

Wystarczy tylko jedno kliknięcie, aby zakończyć wszystkie procedury pomiarowe, w tym automatyczne ustawianie ostrości, skanowanie, analizę i wszystkie obliczenia. Raport z testów będzie gotowy w kilka sekund.

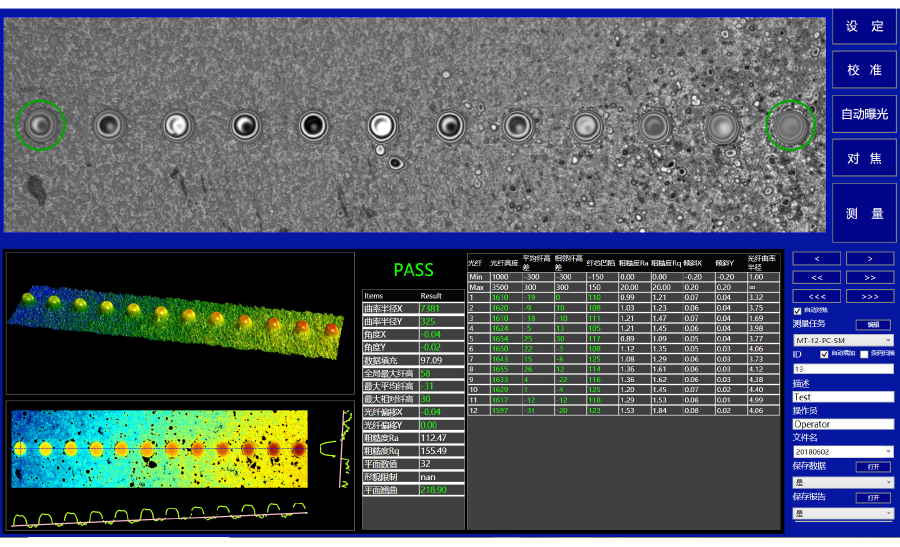

Intuicyjny interfejs oprogramowania i doskonałe modelowanie 3D

MT Pro stosuje intuicyjny i modułowy interfejs oprogramowania. Obraz w czasie rzeczywistym, profil 3D, przekrój, szorstkość i wyniki badań są wyświetlane w interfejsie użytkownika. Obsługa i konfiguracja są wygodne i przyjazne dla użytkownika. Pomiar jednokanałowy/wielokanałowy z przełączaniem jednym kliknięciem.

Szybki pomiar

Konstrukcja sprzętu i oprogramowania MT Pro poprawia szybkość pomiaru konektorów MPO/MTP. Pomiar pojedynczego włókna zajmuje tylko 0,5s, a pomiar MPO z 12 rdzeniami – 5 sekund.

Dostępne adaptery:
