TUNELOWY CZUJNIK PRZEMIESZCZENIA FBGS-01D

Tunelowy czujnik przemieszczenia FBGS-01D

Tunelowy czujnik przemieszczenia jest czujnikiem światłowodowym, który jest skonstruowany do pomiaru przemieszczania się zakłóceń w warstwie betonu w tunelach. Oparty jest on na technologii Fibre Bragg Grating (FBG), a inteligentny mechanizm transdukcyjny przekształca przemieszczenie między warstwą betonu i muru piaskowcowego w wydłużenie światłowodu.

Dokładność mikrometrów
Odporność na zakłócenia elektromagnetyczne
Wysoka wytrzymałość FBG
Długoterminowa niezawodność
Ochrona IP68

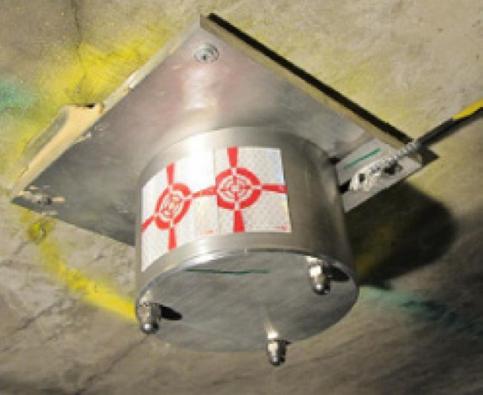

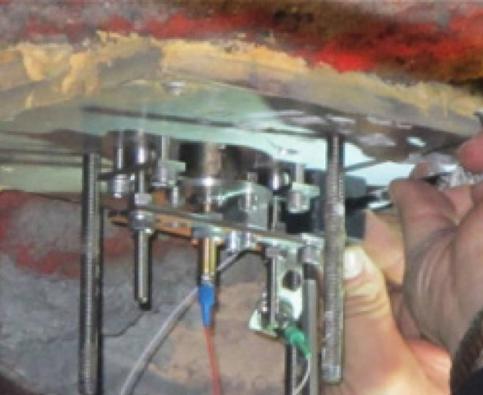

Czujnik może zapewnić dokładność mikrometrów i składa się z metalowej rury i specjalnej głowicy montażowej. Metalowa rura jest zamocowana w otworze ściany tunelu, a czoło czujnika jest przymocowane do powierzchni tunelu.

Czujnik FBGS-01D charakteryzuje się wysoką dokładnością i rozdzielczością oraz odpornością na iskry elektryczne i zakłócenia elektromagnetyczne. Jest odpowiedni do teledetekcji i można go zainstalować w odległości kilku kilometrów od jednostki pomiarowej. Jest on chroniony przed całkowitym, ciągłym zanurzeniem w wodzie, gwarantującym ochronę IP68.

Cechy:

odporny na promieniowanie elektromagnetyczne, zapewnia bezpieczą pracę
wysoka wytrzymałość FBG, co oznacza wysoki poziom odkształcenia i doskonałą odporność na zmęczenie
wysoka czułość
długoterminowa niezawodność
konstrukcja iskrobezpieczna

Zastosowania:

Tunelowy czujnik przemieszczenia służy do pomiaru zmian odkształceń na powierzchni w czasie rzeczywistym w tunelu, aby wykryć łuszczenie się warstw betonu na powierzchni tunelu. Pozwala to na ciągłe monitorowanie stanu konstrukcji. Energia elektryczna nie jest konieczna na miejscu, a interrogator może znajdować się w odległości dziesiątek kilometrów.

Specyfikacja Techniczna

Długość czujnika:	0,5m
Zakres odkształceń:	-0,5 % skracanie i +1 % wydłużenie
Dokładność odkształceń:	1,2 pm/με
Temperatura operacji:	-20 °C do +60 °C
Długość pigtajla:	0,5m
Centralna długość fali:	1510 do 1590 nm
Typ konektora:	FC/APC (standard)
Obudowa:	SST
Wrażliwość krzyżowa:	10 pm/ºC
