Izolator optyczny Innolume (OI) – światłowodowy izolator 780–1310 nm dla diod laserowych

Izolator optyczny (Optical Isolator, OI) firmy Innolume pełni kluczową rolę w układach optycznych: zapobiega odbiciom wstecznym (back reflections) i minimalizuje straty wewnętrzne. Innolume oferuje szeroką gamę światłowodowych izolatorów optycznych pokrywających zakres długości fali 780–1310 nm, które można zintegrować z dowolnym jednomodowym, sprzężonym ze światłowodem urządzeniem (LD, SLD, SOA, moduł wzmacniający) zakupionym w firmie.

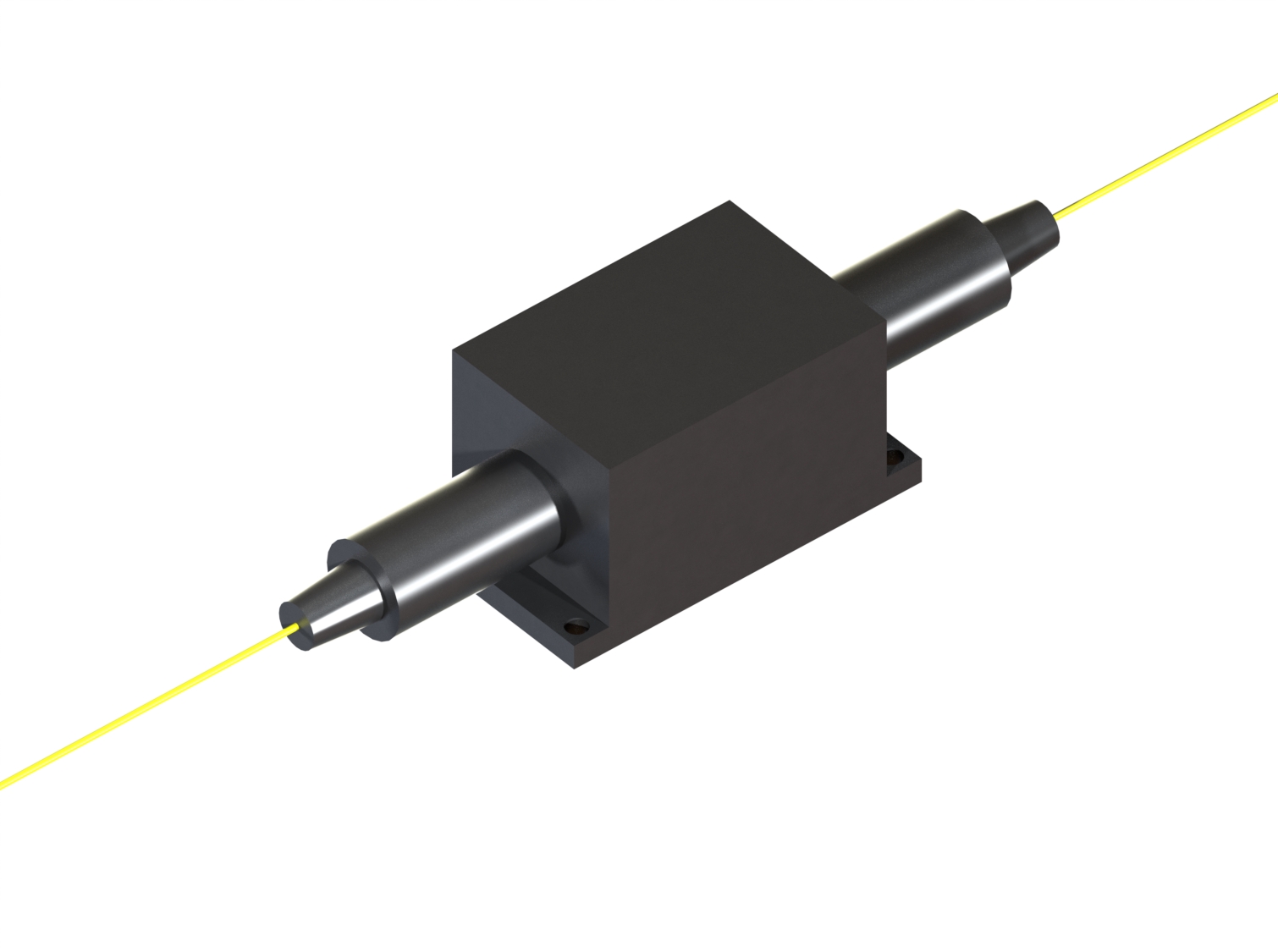

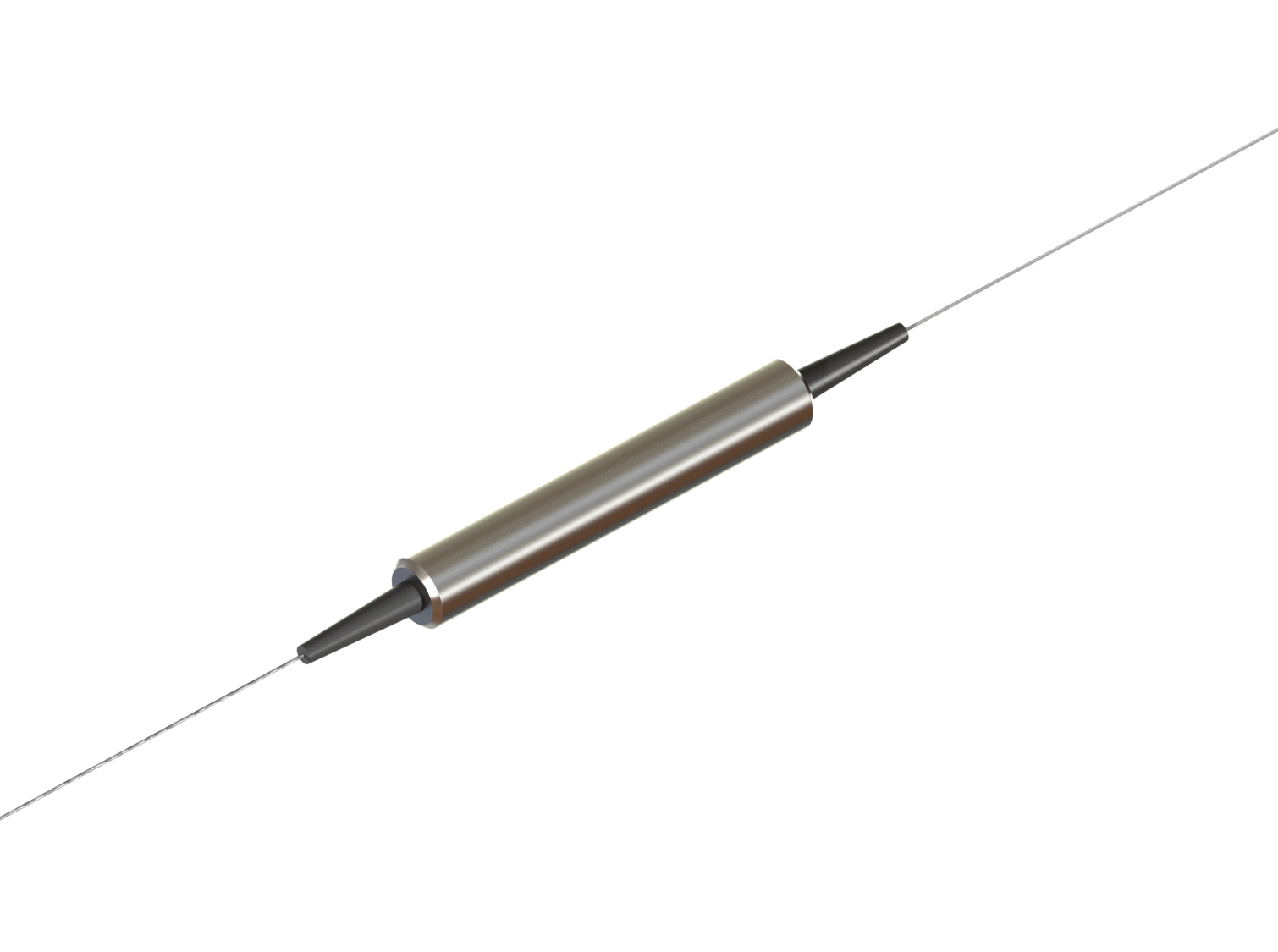

Izolator optyczny to pasywny element jednokierunkowy, który przepuszcza światło w kierunku pracy z niskimi stratami wtrącenia, a silnie tłumi sygnał wsteczny (izolacja). Chroni to źródło laserowe przed odbiciami, które destabilizują pracę diody i zwiększają jej szumy. Dla zakresu 1060–1310 nm izolatory Innolume oferowane są w kompaktowej obudowie 55×5,5×5,5 mm przy mocy wejściowej 300–500 mW. Dla krótszych fal (780–1060 nm) stosowana jest większa, metalowa obudowa (do 118×37×35 mm) z materiałów słabiej absorbujących moc optyczną; wybrane wysokomocowe izolatory obsługują moc wejściową do 1 W. Aby ograniczyć straty i sprzężenie zwrotne, urządzenia można połączyć metodą spawania (splice).

Szeroki zakres fal: efektywna praca w zakresie 780–1310 nm, z możliwością doboru izolatora do konkretnej długości fali.
Kompaktowa obudowa i wysoka moc: 55×5,5×5,5 mm dla 1060–1310 nm (300–500 mW) oraz większa obudowa dla krótszych fal i mocy do 1 W.
Wysoka izolacja: do 58 dB (wersje double-stage).
Niskie straty wtrącenia: insertion loss już od 0,6 dB.
Łatwa integracja: współpraca z dowolnym jednomodowym urządzeniem światłowodowym Innolume.
Włókno PM lub HI: wersje z włóknem utrzymującym polaryzację (PM980/PM1300) lub HI1060.
Komponenty na życzenie: sprzęgacze światłowodowe, cyrkulatory i patchcordy.

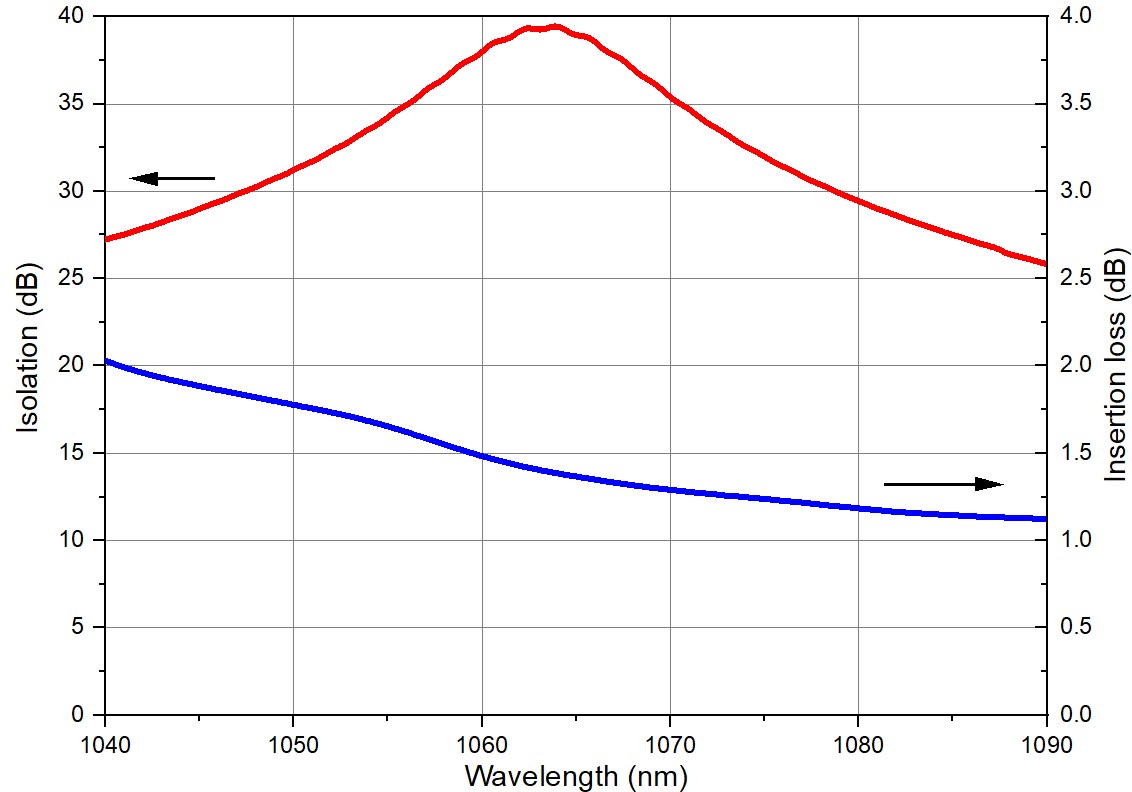

Single-stage (jednostopniowe): izolacja typowo 20–40 dB, niższe straty wtrącenia.

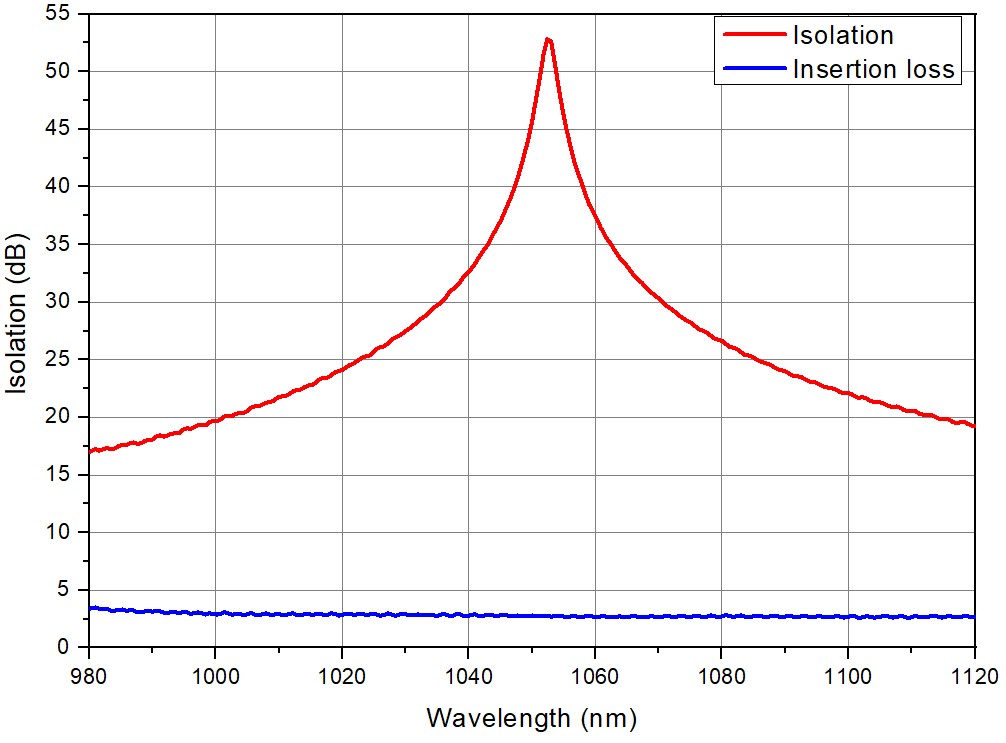

Double-stage (dwustopniowe): wyższa izolacja do 58 dB (np. przy 1310 nm).
Wersje PM: włókno utrzymujące polaryzację, extinction ratio typowo 20–23 dB.
Wersje HI: włókno HI1060 dla zakresu ok. 1030–1085 nm.

• Ochrona diod laserowych, SLD, SOA i modułów wzmacniających przed odbiciami wstecznymi
• Telekomunikacja i datacom (stabilizacja źródeł single-mode)
• Spektroskopia laserowa i precyzyjna metrologia optyczna
• Aplikacje kwantowe i atomowe wymagające niskoszumnych źródeł
• Układy laserowe światłowodowe i wzmacniacze
• Integracja z urządzeniami światłowodowymi Innolume

Izolatory optyczne Innolume dostępne są w wersjach single- i double-stage, z włóknem PM lub HI, dla wybranych długości fali z zakresu 780–1310 nm. Przed zamówieniem prosimy potwierdzić z nami dostępność i numer katalogowy; możliwa jest też integracja izolatora z zakupionym urządzeniem światłowodowym Innolume oraz dostawa dodatkowych komponentów (sprzęgacze, cyrkulatory, patchcordy). Model B2B – produkt dobierany do aplikacji. Skontaktuj się z nami po kartę katalogową i ofertę. Zapytaj o ofertę.
