Albedo XGENIUS – TESTER DO 10G

xGenius to przenośny tester IP / Ethernet / PTP / SyncE / T1 / E1 / E0 / C37.94 oraz Datacom pracujący do 10 Gb/s. Urządzenie posiada duży ekran dotykowy, zasilanie bateryjne oraz wbudowany zegar rubidowy z odbiornikiem GNSS zapewniający dokładność ±50 ns. Zaprojektowane zarówno do pracy w terenie jak i w laboratorium — waga 1,9 kg, gorąco wymienialne moduły i zdalne sterowanie przez VNC.

Pomiary IP / Ethernet / PTP / SyncE / T1 / E1 / E0 / C37.94 oraz Datacom
Wbudowany zegar rubidowy z odbiornikiem GNSS (dokładność ±50 ns)
Lekka konstrukcja (1,9 kg), długa żywotność baterii (do 24h)
Gorąco wymienialne moduły
Symetryczne i asymetryczne testy RFC-2544 / eSAM (Y.1564)

Albedo xGenius – wielofunkcyjny tester PTP, synchronizacji sieci i 10GbE

Albedo xGenius to przenosny, wielofunkcyjny tester PTP i synchronizacji sieci zdolny do pracy z interfejsami 10GbE, T1/E1/E0 i C37.94. Dzieki wbudowanemu zegarowi rubidowemu zsynchronizowanemu z odbiornikiem GNSS urzadzenie zapewnia najwyzsza dokladnosc pomiarow opoznienia i wedrowki fazy – zrowno w laboratorium, jak i bezposrednio w terenie.

Miernik PTP xGenius umozliwia jednoczesne testowanie synchronizacji i transmisji w sieciach do 10 Gb/s, obsluguje emulacje PTP Master/Slave (profile Telecom i Power), RFC-2544, Y.1564 e-SAM, TCP RFC 6349 oraz przechwytywanie pakietow z pelna predkoscia interfejsu (Wirespeed). Waży zaledwie 1,9 kg i pracuje do 24 h na bateriach Li-Po.

Kluczowe cechy testera xGenius

⇒ Pomiary IP / Ethernet / PTP / SyncE / T1 / E1 / E0 / C37.94 oraz Datacom

⇒ Produkcja EU

⇒ Podówjne porty

⇒ Pomiar SyncE oraz PTP z opcją zegara Rubidowego

⇒ Lekka konstrukcja, długa żywotność baterii

⇒ Symetryczne i asymetryczne testy RFC-2544
⇒ Symetryczne i asymetryczne testy eSAM (Y.1564)

• Wirespeed – przechwytywanie pakietow z pelna predkoscia interfejsu, zapis w formacie PCAP

• Wymienialne moduly (Hot-swappable) – C37.94, Datacom, VF, G703, E1/T1 – rozszerzanie funkcji bez wymiany urzadzenia

• Wbudowany zegar rubidowy ze zsynchronizowanym odbiornikiem GNSS – dokladnosc ±50 ns po 24 h synchronizacji

• Pomiar opoznienia jednostronnego (One-way Delay) wspomagany GPS

• Test do 10GbE – dwuportowy SFP/SFP+, rownolegla praca obu portow

• Pelna obsluga PTP Master/Slave, RFC-2544, Y.1564 e-SAM, TCP RFC 6349

• Jednoczesny pomiar wedrowki PTP i SyncE (TIE, MTIE, TDEV)

• Sterowanie przez ekran dotykowy, klawiature lub zdalnie przez VNC

• Eksport wynikow w formacie PDF/TXT/CSV przez USB lub karte SD

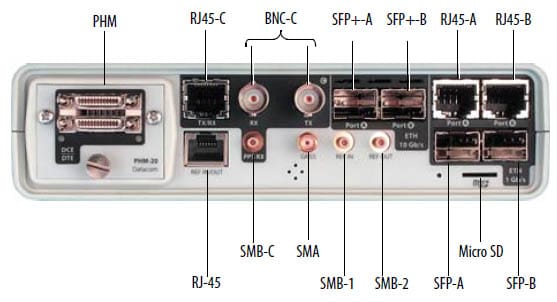

Interfejsy i platforma

xGenius dysponuje rozbudowanym zestawem interfejsow obejmujacym zrowno lacza 10GbE, jak i tradycyjne interfejsy TDM, co czyni go jedynym narzedziem potrzebnym do diagnostyki nowoczesnych sieci konwergentnych.

Porty Ethernet i SFP

Interfejs	Specyfikacja
Porty A:B SFP/SFP+	2 × SFP/SFP+ – 100MbE, 1GbE, 10GbE, 10G WAN
Porty A:B RJ45	2 × RJ45 – 10MbE, 100MbE, 1GbE
Porty C:D RJ45 (T1/E1)	2 × RJ45 symetryczny (T1/E1)
Porty C:D BNC (T1/E1)	2 × BNC niesymetryczny (T1/E1)
Port GNSS	SMA (zenski)
Porty 1PPS	3 × SMB (wejscie/wyjscie)

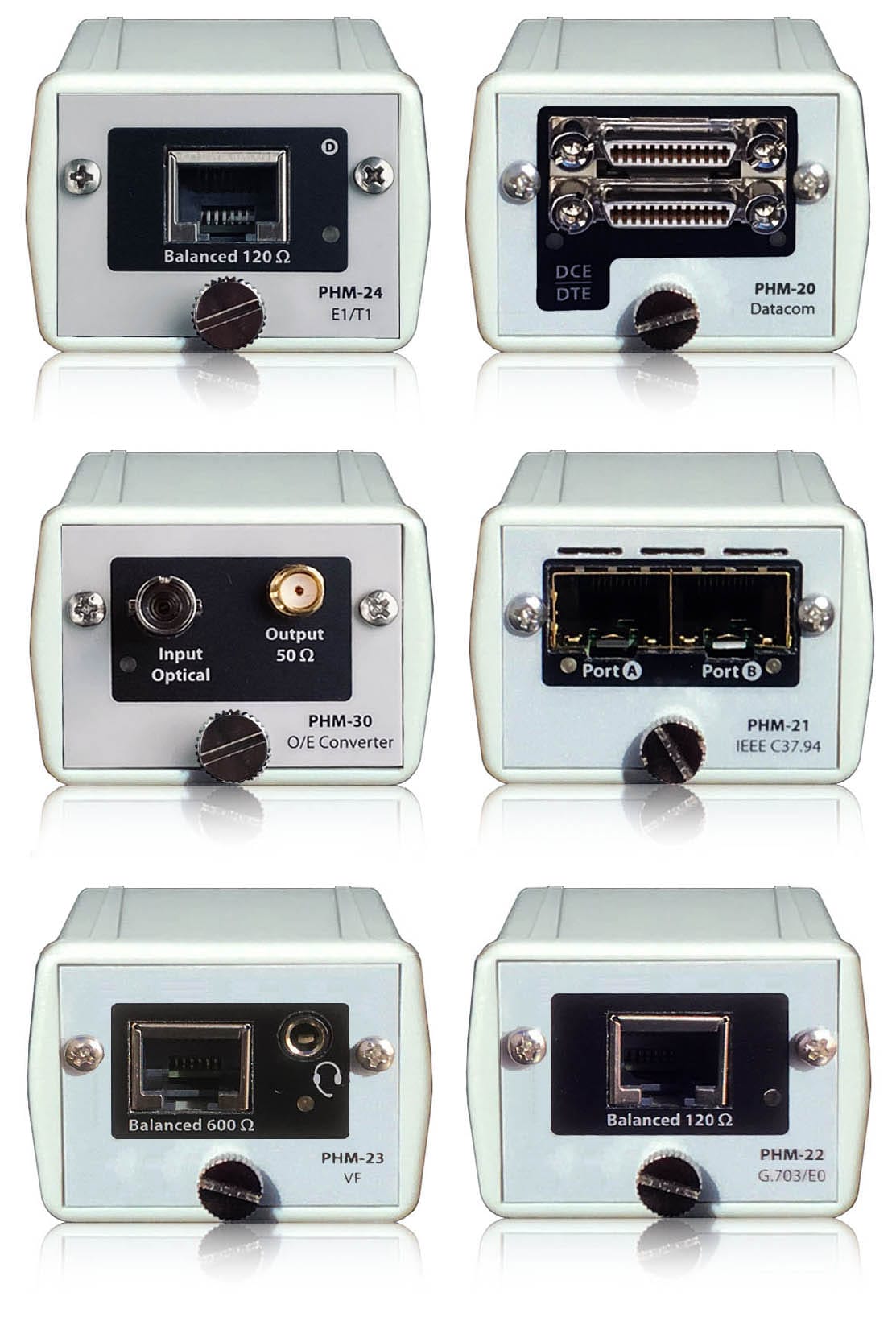

Moduly goraco wymienialne (Hot-Swappable)

Unikalna architektura modulow pozwala na rozszerzanie funkcji xGenius w terenie – bez odsylania urzadzenia do serwisu:

• C37.94 (optyczny interfejs podstacyjny)

• Datacom DTE/DCE: V.11/X.24, V.24/V.28, V.24/V.35, V.24/V.11 (V.36/RS449)

• VF Port (czestotliwosc glosowa)

• Codirectional G703

• E1/T1

• Przetwornik optyczno-elektryczny

Zegar rubidowy i synchronizacja GNSS

Sercem modulu synchronizacyjnego xGenius jest wbudowany zegar rubidowy dyscyplinowany odbiornikiem GNSS. To rozwiazanie zapewnia dokladnosc rzadu nanosekund niezbedna przy pomiarach PTP Phase i One-way Delay – bez koniecznosci podlaczania zewnetrznego zrodla czasu. Zegar pracuje nieprzerwanie w trybie holdover po utracie sygnalu GPS.

Parametry zegara rubidowego

Tryb pracy	Dokladnosc czestotliwosci	Dokladnosc czasu
Free-run (7,5 min rozgrzewki)	±1×10⁻⁹	–
Free-run (24 h rozgrzewki)	±5,0×10⁻¹¹	–
GPS locked (po 24 h)	±5,0×10⁻¹¹	±50 ns
Holdover (po 24 h synchronizacji, po 2 h)	1,5×10⁻¹¹ / 24 h	±100 ns / 2 h

Testy PTP i SyncE – synchronizacja sieci pakietowych

xGenius jest jednym z najbardziej zaawansowanych testerow PTP dostepnych na rynku. Obsluguje pelna emulacje zegara PTP Master i Slave w trybie Unicast i Multicast z czestotliwoscia do 128 pakietow/s. Narzedzie realizuje rowniez przechwyt PDV, analize protokolu i obsluge pola korekcji (correction field).

Profile PTP

• Telecom: G.8265.1 (czestotliwosc) i G.8275.1 / G.8275.2 (faza/czas)

• Power: IEEE C37.238 (podstacje energetyczne)

• Enkapsulacja: Ethernet i UDP (IPv4/IPv6)

Pomiary wedrowki i bledu fazy PTP (GbE i 10GbE)

• Analiza wedrowki (Wander): TIE, MTIE, TDEV – w czasie rzeczywistym

• Floor Delay Population (G.8260): FPC, FPR, FPP

• Blad fazy (Time Error): max |TE|, dynamiczny (dTE), stalopolozeniowy (cTE)

• Asymetria opoznienia sciezki i mechanizmy E2E / P2P

SyncE (Synchronous Ethernet)

• ESMC / SSM: generowanie, dekodowanie i przezroczyste przekazywanie

• Analiza / generowanie wedrowki: TIE, MTIE, TDEV – w czasie rzeczywistym

Testy Ethernet/IP – RFC-2544, Y.1564 e-SAM, TCP RFC 6349

Miernik obsługuje pelne testy jakosci uslug Ethernet zgodnie z wiodacymi standardami bransowymi. Generacja ruchu z 8 niezaleznych strumieni umozliwia rownolegla kwalifikacje wielu uslug jednoczesnie.

Główne możliwości testowe

Standard testu	Co mierzy
RFC-2544	Przepustowosc, opoznienie, utrata ramek, back-to-back – symetrycznie i asymetrycznie
Y.1564 eSAM	Opoznienie, wariacja opoznienia, utrata, dostepnosc – do 8 uslug (CIR/EIR/Max)
TCP RFC 6349	RTT, okno TCP, Transfer Time Ratio, TCP Efficiency, Buffer Delay – 8 strumieni
BER / Wzorce	PRBS L2/L4 (2e11–2e31), ciagly/impulsowy/rampowy/losowy ruch testowy
Loopback	Warstwy L1–L4, filtrowanie po MAC/IP/Port/VLAN/CoS

Protokoly ramek: DIX, VLAN, Q-in-Q, CoS (DSCP/PCP), MPLS, Jumbo. Pelna obsluga IPv4 i IPv6.

Przechwytywanie pakietow (Packet Capture)

Modul przechwytywania pakietow xGenius pracuje z pelna predkoscia interfejsu (Wirespeed) dzieki technologii Zero-Delay. Przechwycone dane zapisywane sa w formacie PCAP kompatybilnym z Wiresharkiem, z programowalnymi filtrami przechwytywania i pelnym trybem full-duplex.

Testowanie PDH / T1 / E1

xGenius posiada pelne mozliwosci testowania sieci TDM, obejmujace analize jittera i wedrowki synchronizacji na interfejsach T1 i E1 zgodnie z normami ITU-T.

Interfejsy: T1 (ANSI T1.102), E1 (ITU-T G.703), E0/Co-Directional (ITU-T G.703)
Tryby: Terminal, Monitor, High Impedance, Pass-through
Pomiary BER, G.821, G.826, M.2100, bledy/alarmy, VF
Analiza jittera: Peak-to-Peak, RMS, trafienia (zakres 0,1–100 kHz)
Analiza wedrowki (Wander): TIE, MTIE, TDEV z maskami (1 μHz – 10 Hz)
Analiza wedrowki w: 10 MHz, 2048 kHz, 1544 kHz, 1PPS
Mapa kanalow: Busy/Free, zewnetrzne Drop/Insert 64 kb/s

Test C37.94 – zastosowania podstacyjne i IEC 61850

Modul C37.94 czyni xGenius narzedziem dedykowanym do testowania infrastruktury energetycznej i automatyki podstacyjnej (IEC 61850). Optyczny interfejs C37.94 jest dostepny w wersji multi-mode (850 nm, 1500 m) i single-mode (1310 nm, 10 km).

Tryby: unframed / framed, endpoint lub terminal
BER, G.821, detekcja i wstawianie zdarzen, usterki: LOS, AIS, LOF, RDI, LSS
Round Trip Delay (ms) i One-way Delay (GPS)
Analiza jittera i wedrowki: MTIE i TDEV z rozdzielczoscia 100 ps
Generacja ruchu w krokach n×64 kb/s do 768 kb/s

Dane techniczne – Albedo xGenius

Parametr	Wartosc
Interfejsy Ethernet	2× SFP/SFP+ (100M/1G/10GbE) + 2× RJ45 (10M/100M/1G)
Interfejsy TDM	2× RJ45 T1/E1 + 2× BNC T1/E1
Maksymalna szybkosc testu	10 Gb/s
Zegar wbudowany	Rubidium + GNSS (GPS), OCXO, domyslny ±2 ppm
Dokladnosc czasu (GPS locked)	±50 ns (po 24 h synchronizacji)
Profile PTP	Telecom (G.8265.1, G.8275.1/2), Power (IEEE C37.238)
Standardy testu jakosci	RFC-2544, Y.1564 e-SAM, TCP RFC 6349
Przechwytywanie pakietow	Wirespeed, Zero-Delay, PCAP, Full-duplex
Interfejsy synchronizacji	SyncE, 1PPS (3× SMB), 10 MHz, 2048 kHz, 1544 kHz, ToD
Obsluga kodu/modulow	Upgrade przez kod – C37.94, Datacom, VF, G703, E1/T1
Ekran / sterowanie	Duzy dotykowy, klawiatura, mysz, zdalne VNC
Eksport wynikow	PDF, TXT, CSV – przez USB, karte SD lub Ethernet/IP
Zasilanie	2× akumulator Li-Po (w zestawie), czas pracy do 24 h
Waga	1,9 kg
Wymiary	260 × 160 × 63 mm
Gwarancja	3 lata (po rejestracji produktu)

Zastosowania testera Albedo xGenius

Wszechstronnosc xGenius czyni go optymalnym wyborem dla inzynierow testujacych infrastrukture w wielu bransach:

Instalacja i uruchamianie sieci transmisyjnych i synchronizacyjnych – szybka weryfikacja PTP i SyncE w terenie
Energetyka i automatyka podstacyjna – testy IEC 61850, C37.94, PRP
Kwalifikacja uslug Ethernet – RFC-2544, Y.1564 e-SAM zgodnie z wymogami operatorow
Pomiar i analiza wedrowki synchronizacji – T1/E1, SyncE, PTP, 1PPS
Sieci transportowe i dostepowe do 10 Gb/s – testy 10GbE bez drogiego sprzetu laboratoryjnego
QoS i audyt sieci – pomiary multiplay, analizator ruchu, statystyki QoS
Telekomunikacja, obronnosc, lotnictwo, koleje – sprawdzone wdrozenia na swiecie

Interlab jest autoryzowanym dystrybutorem Albedo Telecom w Polsce. Oferujemy pelnowymiarowe wsparcie techniczne, demonstracje, pomoc przy konfiguracji oraz serwis pogwarancyjny. Skontaktuj sie z nami, aby uzyskac wycene lub umowic demonstracje urzadzenia.
