Name: AEM TestPro Automotive – tester wiązek kablowych w pojeździe
SKU: 15764

TestPro Automotive został zaprojektowany, by wyeliminować konieczność stosowania ciężkiego sprzętu laboratoryjnego na linii produkcyjnej i w serwisie. Wzmocniona obudowa z gumową powłoką chroni urządzenie przed upadkami i trudnymi warunkami środowiskowymi panującymi w fabrykach i

Przegląd produktu

Dzięki obsłudze testów do 6 GHz TestPro jest w pełni kompatybilny z nowoczesnymi protokołami komunikacyjnymi w motoryzacji — w tym z systemami infotainment, ADAS oraz platformami EV. Zapewnia szybkie, dokładne i powtarzalne wyniki przy każdym uruchomieniu, co czyni go niezastąpionym narzędziem zarówno na linii produkcyjnej, jak i w warunkach serwisowych.

Korzyść dla producentów	Co to oznacza w praktyce
Lepsza kontrola jakości	Wykryj defekty na hali produkcyjnej zanim pojazd opuci zakład
Wysza efektywność	Szybka diagnostyka oszczędza czas i zasoby w produkcji i serwisie
Zwiększona niezawodność	Zapewnienie, że wiązki kablowe spełniają najwyższe standardy branżowe
Mniej reklamacji gwarancyjnych	Wczesna identyfikacja usterek minimalizuje kosztowne naprawy w polu

Test TDR — Smart Trace: lokalizacja uszkodzeń

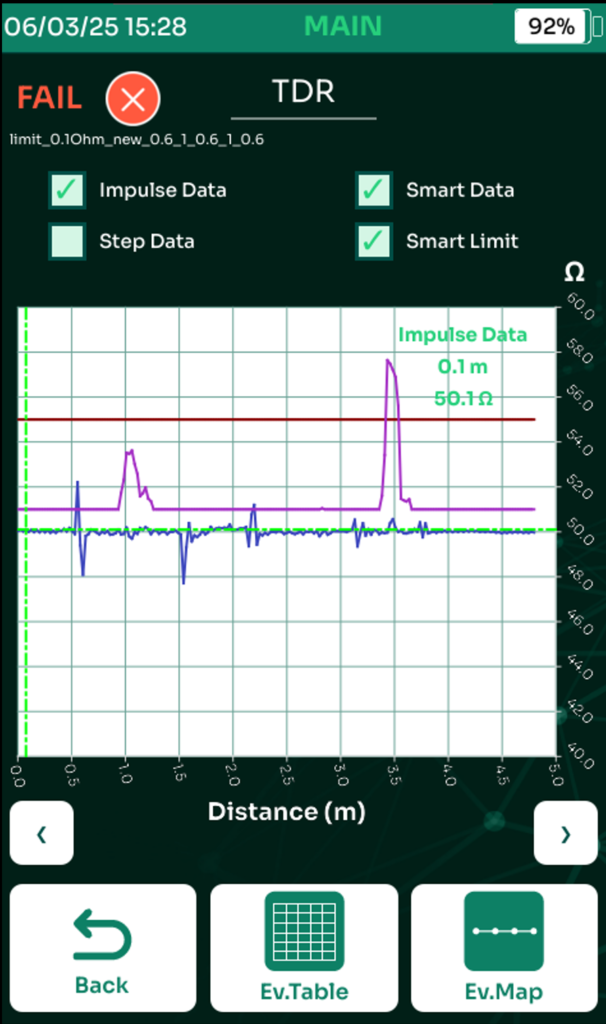

TDR (Time Domain Reflectometry) to potężne narzędzie do diagnozowania defektów w kablach danych. Tradycyjne testery TDR nie potrafią odróżnić złączy przelotowych od nieprzydanych anomalii, takich jak zagięcia kabla. TestPro wprowadza Smart Trace — inteligentne ustawianie limitów, które precyzyjnie wskazuje usterki, jednocześnie tłumiąc szczyty złączy.

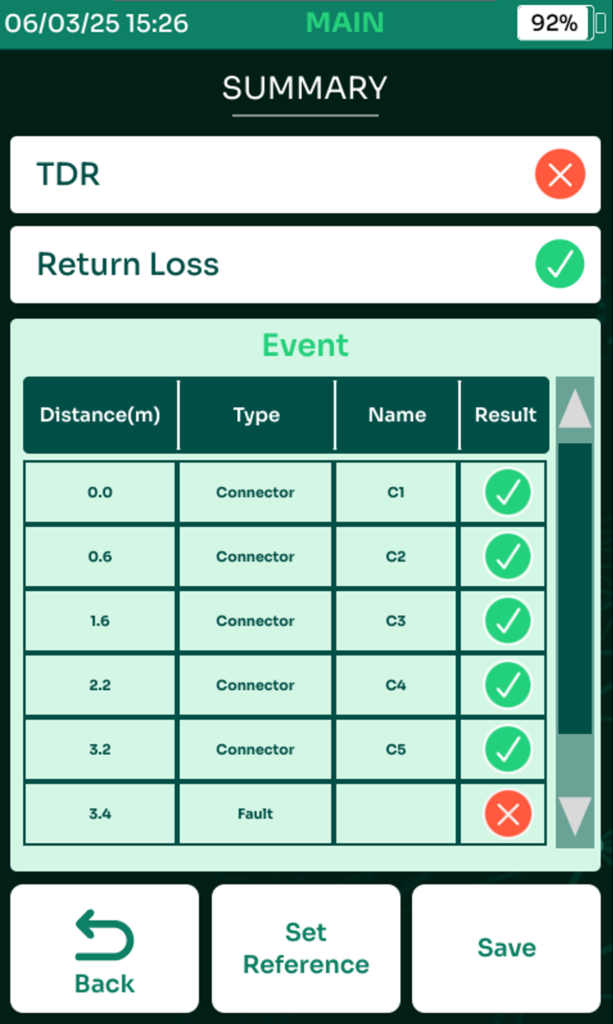

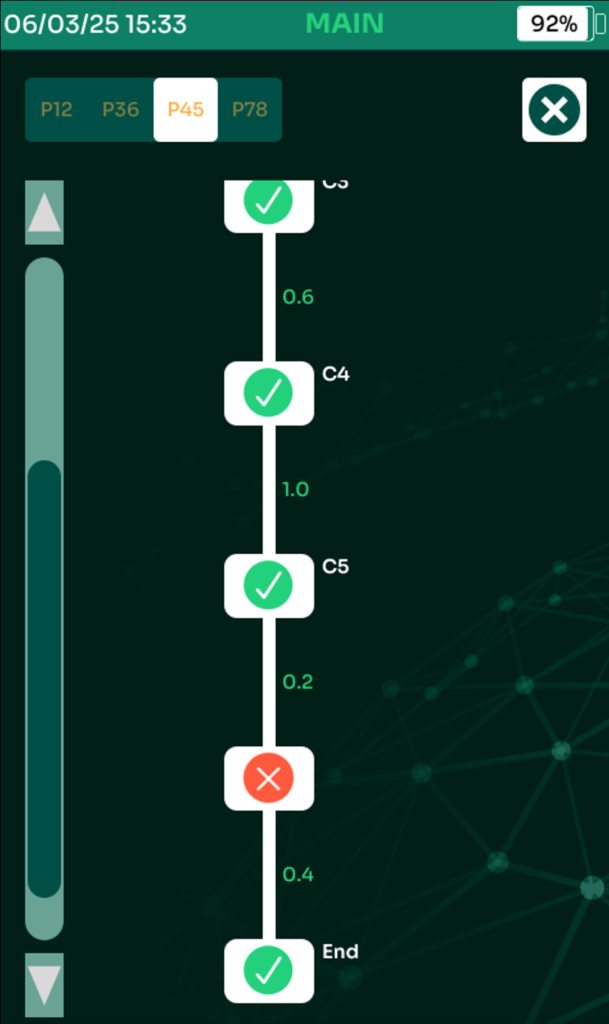

Wyniki prezentowane są również w formie mapy zdarzeń (event map), pokazującej kabel ze zidentyfikowanymi złączami dopasowanymi do predefiniowanej konfiguracji. Nieoczekiwane elementy reprezentowane są jako usterki. Smart Trace porównuje pomiar z referencją dobrego kabla, wyświetlając odchylenia jako usterki na wykresie i w tabeli zdarzeń.

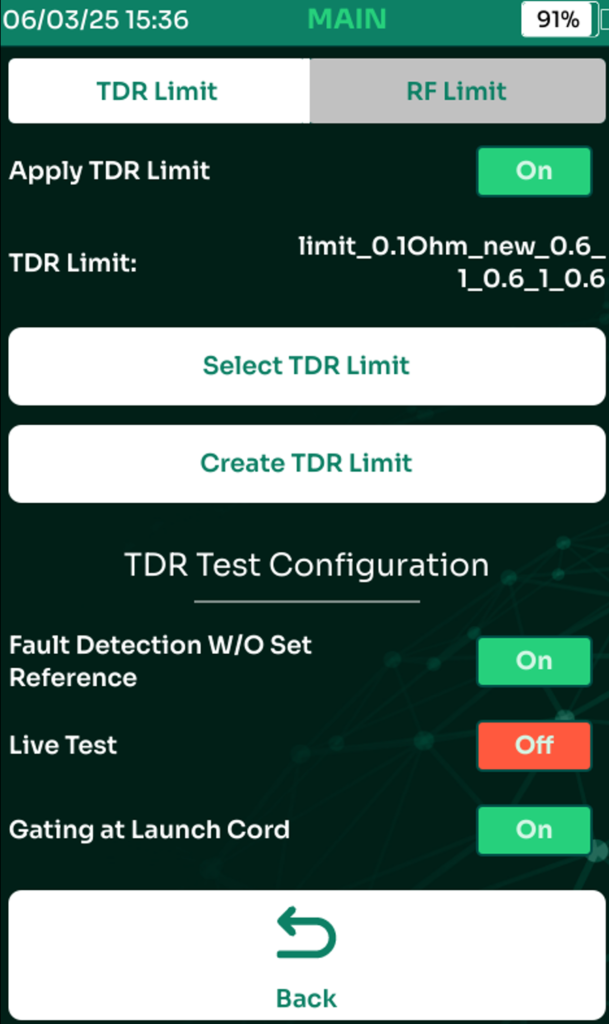

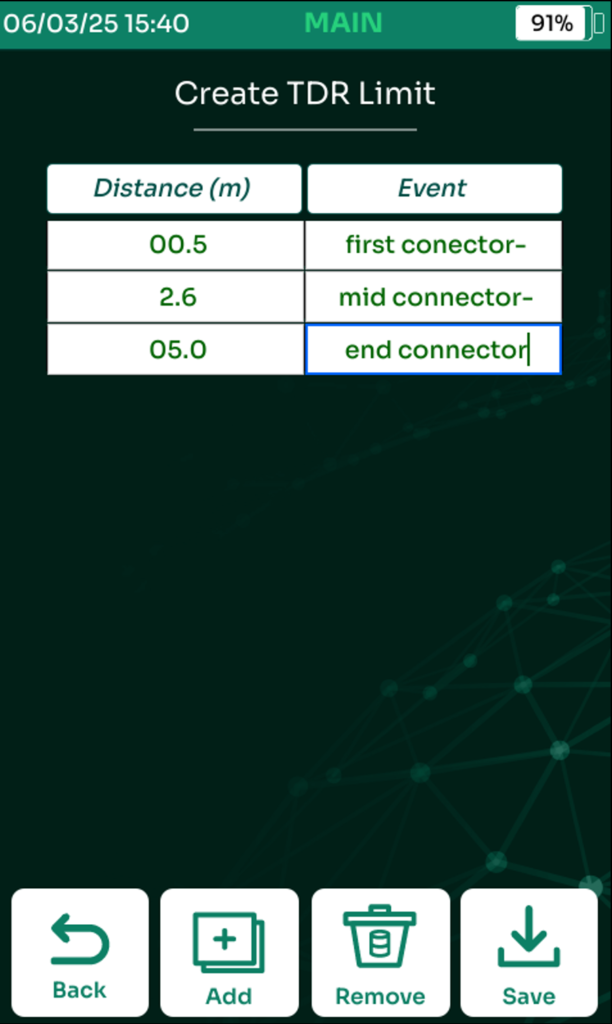

Konfiguracja limitów TDR i parametrów kabla:

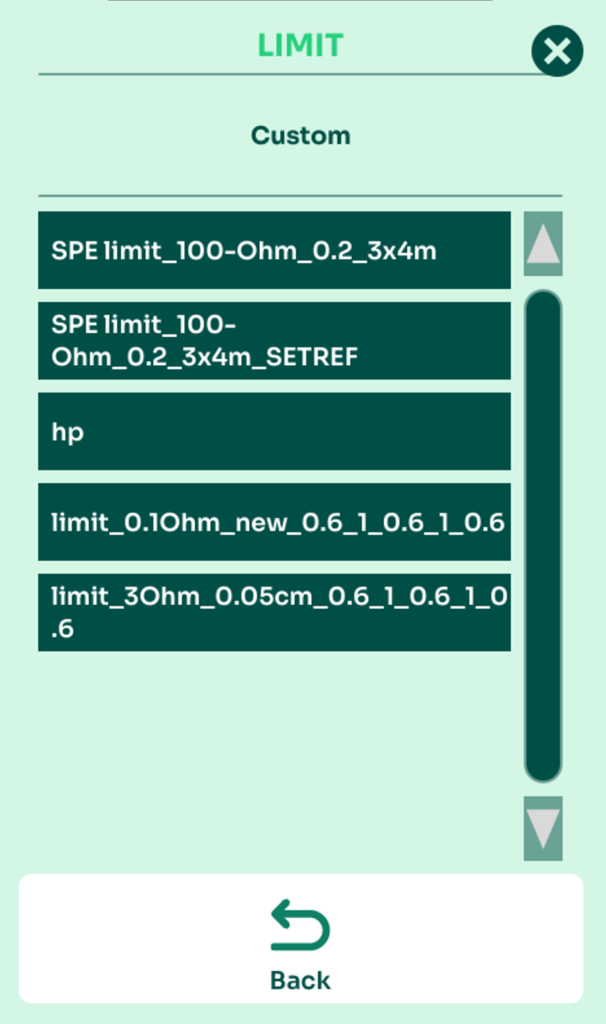

Użytkownik może zdefiniować konfigurację kabla (liczba złączy, ich pozycje i oczekiwane charakterystyki) oraz indywidualne limity TDR dla każdego segmentu. Niestandardowe limity pozwalają precyzyjnie kontrolować tolerancje dla każdej wiązki kablowej, eliminując fałszywe alarmy i zapewniając powtarzalność testów.

Test straty powrotnej (Return Loss)

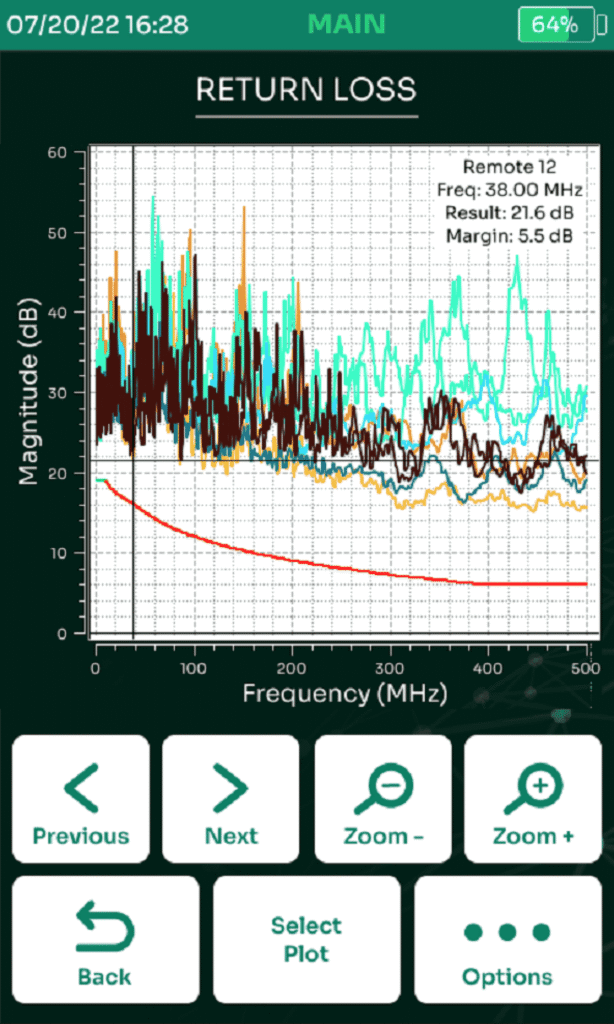

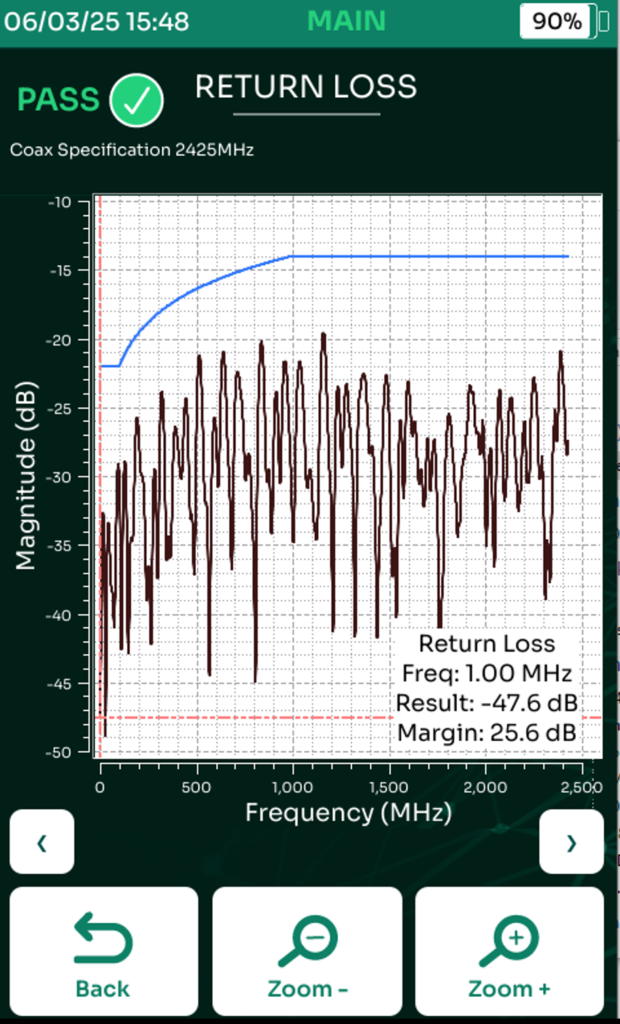

TestPro wykonuje pomiary częstotliwościowe straty powrotnej (odbicia) w całym zakresie częstotliwości kabla. Można zdefiniować osobny limit Pass/Fail niezależnie dla TDR i straty powrotnej. Z adapterem AD-6G-1P pomiary wykonywane są do 6 GHz. Dla pozostałych adapterów motoryzacyjnych pomiary sięgają do 3 GHz.

Zarządzanie wynikami — TestDataPro

Wyniki testów zapisywane są w pamięci testera i mogą być przesyłane do oprogramowania TestDataPro (PC lub chmura) w celu rejestrowania, śledzenia i dokumentowania wyników, z możliwością eksportu do PDF lub CSV.

Tryb Live Test umożliwia ciągłe pomiary TDR w czasie rzeczywistym. Jest szczególnie przydatny podczas fizycznej manipulacji wiązką — pozwala natychmiast zaobserwować, jak zginanie, ściskanie lub przemieszczanie kabla wpływa na charakterystykę odbiciową, co ułatwia lokalizację usterek wrażliwych na naprężenia mechaniczne.

Zestawy produktowe

Model zestawu	Opis
TESTPRO-WH-06G	Jednokońcowy system testowania wiązek — adapter SMA 6 GHz
TESTPRO-WH-01E	Jednokońcowy system testowania wiązek — adapter SMA coax
TESTPRO-WH-02E	Dwukońcowy system testowania wiązek — zestaw adapterów SMA coax

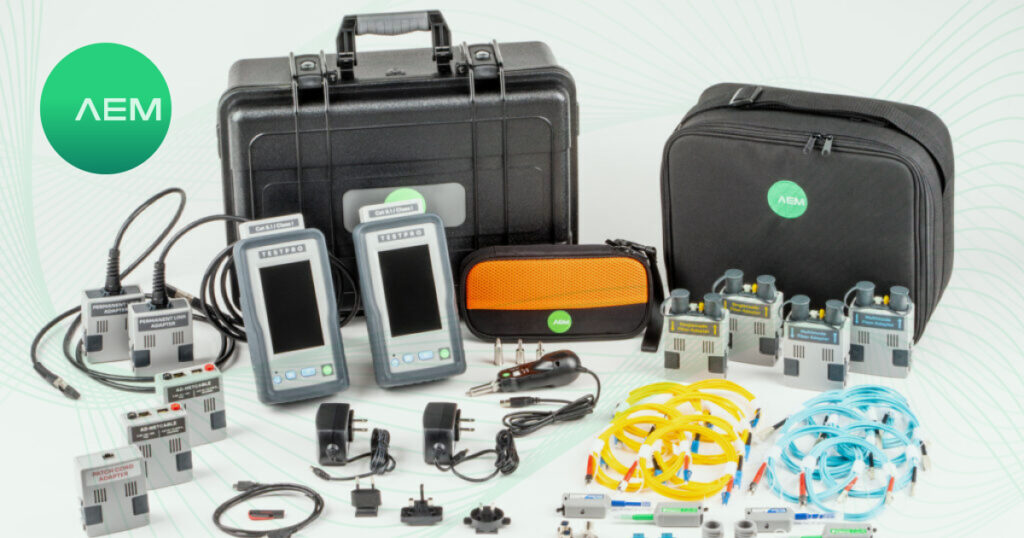

Standardowe elementy wszystkich zestawów:

Platforma TestPro (1 lub 2 egzemplarze zależnie od zestawu)
Certyfikaty kalibracji, futerał/skrzynka transportowa
Pendrive USB z oprogramowaniem TestDataPro, kabel USB
Zasilacze z wtykami regionalnymi, paski do montażu na stojaku okablowania

Adaptery testowe hot-swap

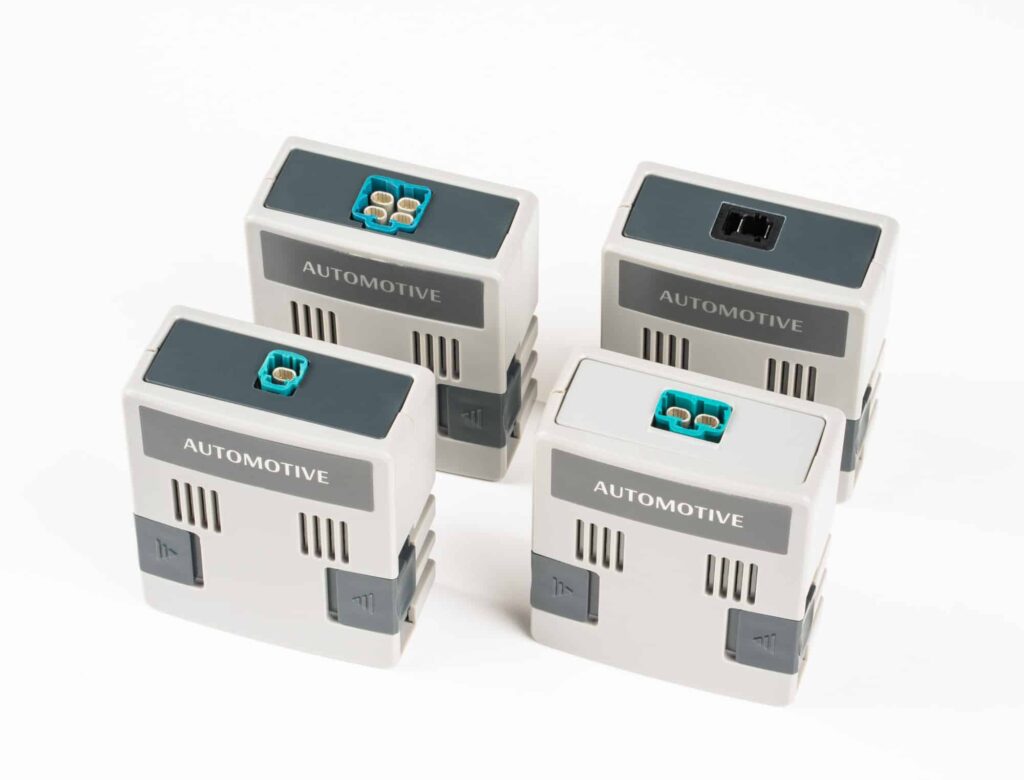

TestPro oferuje szeroką gamę wymiennych adapterów hot-swap (5000 cykli wstawiania, złącze 60-pinowe RF). Każdy adapter dostosowuje tester do specyficznego typu złącza w wiązce:

Model adaptera	Opis
AD-6G-1P	Jednoportowy adapter SMA do 6 GHz
AD-SMA-1P	Para adapterów SMA 1-portowych
AD-1P-APTIV-AMEC	Para adapterów Aptiv AMEC 1P
AD-4P-AUTO-E6S204	Para adapterów Rosenberger Automotive 4P
AD-2P-AUTO-E6S20B	Para adapterów Rosenberger Automotive 2P
AD-1P-TE-MATENET	Para adapterów TE MATEnet 1P
AD-1P-AUTO-E6S201	Para adapterów Rosenberger Automotive 1P
AD-4P-BAREWIRE-TB	Adapter 4P do testowania kabla bez zakończeń (terminal block)
AD-SPE-BAREWIRE-TB	Adapter SPE do testowania kabla bez zakończeń (terminal block)

Specyfikacje techniczne

Parametr	Wartość
Zakres testów RF	Do 6 GHz (z adapterem AD-6G-1P); do 3 GHz z pozostałymi adapterami
Bateria	Li-Ion 3,7 V / 13 200 mAh; czas pracy ~8 h; ładowanie 7 h
Zasilacz	5 V / 3 A (dołączony); obsługa 5–12 V; gniazdo DC 2,1 mm
Interfejs adapterów	60-pinowe złącze wysokoczęstotliwościowe; 5000 cykli wstawiania; hot-swap
Transfer danych	USB-A (pendrive), micro USB, kabel USB
Łączność bezprzewodowa	Wi-Fi przez adapter micro USB (sprzedawany osobno); Edimax EW-7822ULC lub ASUS USB-AC53
System operacyjny	Linux
Zarządzanie danymi	TestDataPro (PC + chmura), eksport PDF/CSV
Obudowa	Wzmocniona z gumową powłoką (drop-proof)
Gwarancja platforma	2 lata (5 lat po rejestracji produktu)
Gwarancja adaptery	1 rok; Extended Care: ochrona przed upadkami, zalaniem, rozbitym ekranem + 1 adapter/rok

Typowe zastosowania

Linia produkcyjna pojazdów — test wiązek kablowych bezpośrednio w pojeździe bez demontażu
Serwis i warsztaty — diagnostyka TDR systemów infotainment, ADAS, EV z lokalizacją uszkodzenia
Weryfikacja okablowania SPE, Rosenberger, Aptiv AMEC, TE MATEnet zgodnego z normami Ethernet w pojazdach
Testowanie kabli bez zakończeń (bare-wire) w fazie prototypowania i R&D
Zdalna i mobilna diagnostyka w serwisach i centrach naprawczych z Wi-Fi
Generowanie raportów z identyfikowalnością do dokumentacji produkcyjnej i serwisowej (TestDataPro)

Interlab jest Autoryzowanym Europejskim Centrum Serwisowym i Kalibracyjnym AEM — jedynym w Polsce. Zapewniamy pełne wsparcie techniczne, kalibracje, serwis i demonstracje urządzeń AEM. Zapytaj o ofertę.
