Światłowód — już tak.
Jeden kabel zamienia się w tysiące wirtualnych czujników wzdłuż całego rurociągu.
Procesy geotechniczne — osiadania, szkody górnicze, pełzanie zboczy, podmycia — rozwijają się latami i pozostają niewidoczne dla inspekcji punktowych. Światłowodowy monitoring odkształceń pokazuje zachowanie rurociągu na dziesiątkach kilometrów, w sposób ciągły i w czasie rzeczywistym.
Zagrożenie, którego nie widać do momentu uszkodzenia
Lokalne osiadanie pod ciekiem, powolne pełzanie zbocza czy niecka nad eksploatowanym złożem potrafią wygenerować odkształcenia od kilkudziesięciu do kilku tysięcy µε — w skrajnych przypadkach przekraczające granicę plastyczności stali. Inspekcje okresowe pokazują stan obiektu tylko w wybranych chwilach i punktach.
PROBLEM
Rozłożony w czasie i przestrzeni
Deformacje narastają stopniowo na wielu kilometrach. Pojedyncze punkty pomiarowe nie uchwycą, gdzie i kiedy pojawia się anomalia.
RYZYKO
Do tysięcy µε
Niecki osiadania i ruchy masowe generują naprężenia, które w skrajnych przypadkach przekraczają granicę plastyczności rurociągu.
ODPOWIEDŹ
Ciągły obraz całej nitki
Technologie światłowodowe dają operatorowi informację o całym rurociągu — ciągle w czasie, z dokładną lokalizacją kilometrażową.
Kabel jako tysiące wirtualnych czujników
W przeciwieństwie do czujników punktowych, włókno optyczne jest elementem pomiarowym rozłożonym w sposób ciągły na całej długości obiektu. Pojedynczy kabel staje się odpowiednikiem tysięcy wirtualnych czujników co kilkadziesiąt centymetrów. Sposób instalacji decyduje o tym, co naprawdę mierzymy:
Strain-coupled
Kabel sprzężony z odkształceniem — przymocowany lub zalany na sztywno do rury/gruntu. Wiernie odwzorowuje odkształcenie mechaniczne konstrukcji.
Loose-tube
Kabel w luźnej tubie — odsprzężony mechanicznie. Mierzy temperaturę i służy do kompensacji jej wpływu na pomiar odkształceń.
Konfiguracja równoległa
Dwie lub więcej linii (góra/dół, lewo/prawo rury) pozwala wyznaczyć krzywiznę i kierunek wyginania rurociągu.
Zalety są bezpośrednią konsekwencją fizyki włókna: pełna odporność na zakłócenia elektromagnetyczne, brak zasilania wzdłuż trasy, iskrobezpieczność (strefy Ex), odporność na korozję i wieloletnia trwałość. Jeden kabel realizuje jednocześnie pomiar odkształceń, temperatury, a w wariantach akustycznych — drgań i ingerencji osób trzecich.

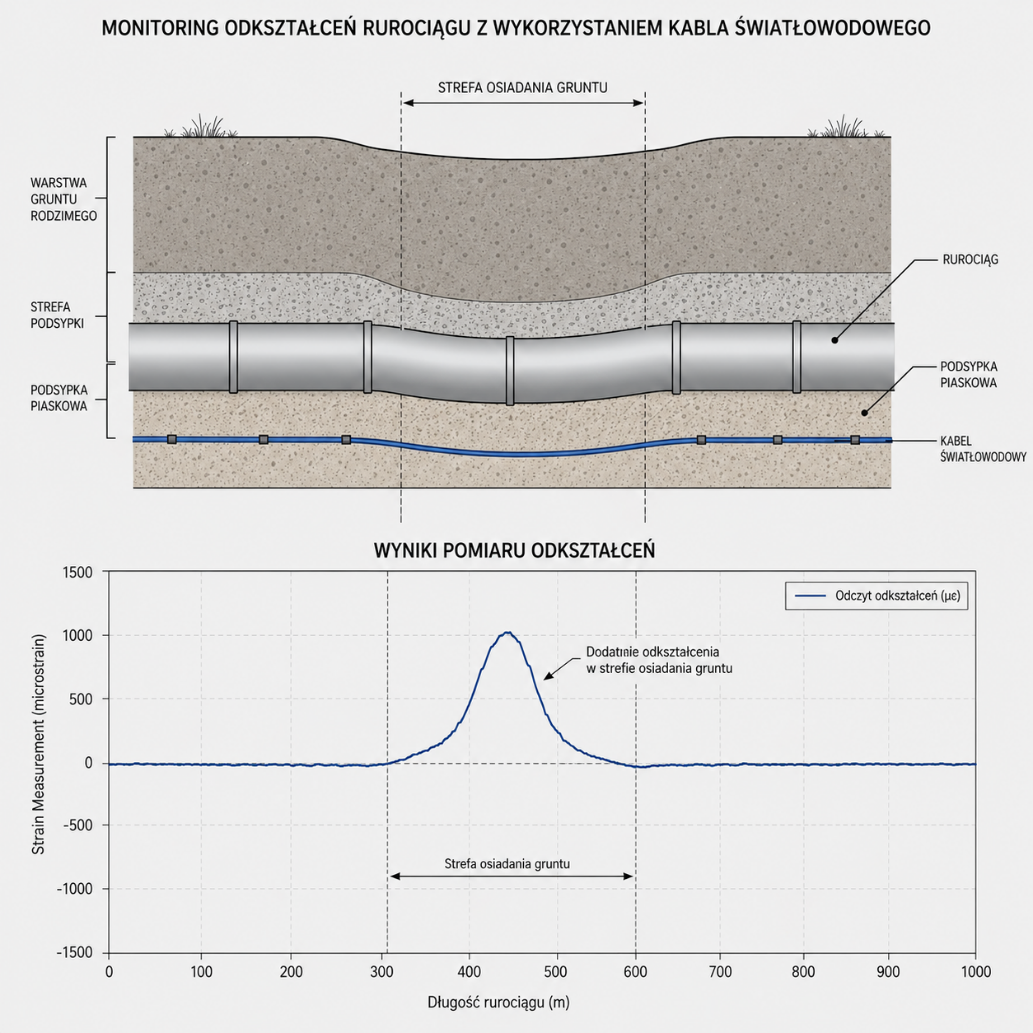

Jak ruch gruntu zamienia się w sygnał
Przeciągnij suwak, aby wywołać strefę osiadania pod rurociągiem. Zobacz, jak rura ugina się, włókno wydłuża, a na ciągłym profilu ε(z) rośnie charakterystyczna anomalia — i kiedy przekracza progi ostrzeżenia oraz alarmu.
Symulator osiadania & profil odkształceń ε(z)
DISTRIBUTED STRAIN SENSING
Progi (1000 µε ostrzeżenie / 1500 µε alarm) są poglądowe — w praktyce ustala się je wg klasy rury, naprężeń projektowych i kryteriów odbiorowych.
Jak światłowód „czuje” odkształcenie
Surowy pomiar to zmiana częstotliwości lub długości fali w rozproszonym świetle. Trzy techniki różnią się fizyką, zasięgiem i rozdzielczością — i w praktyce uzupełniają się w jednym systemie.

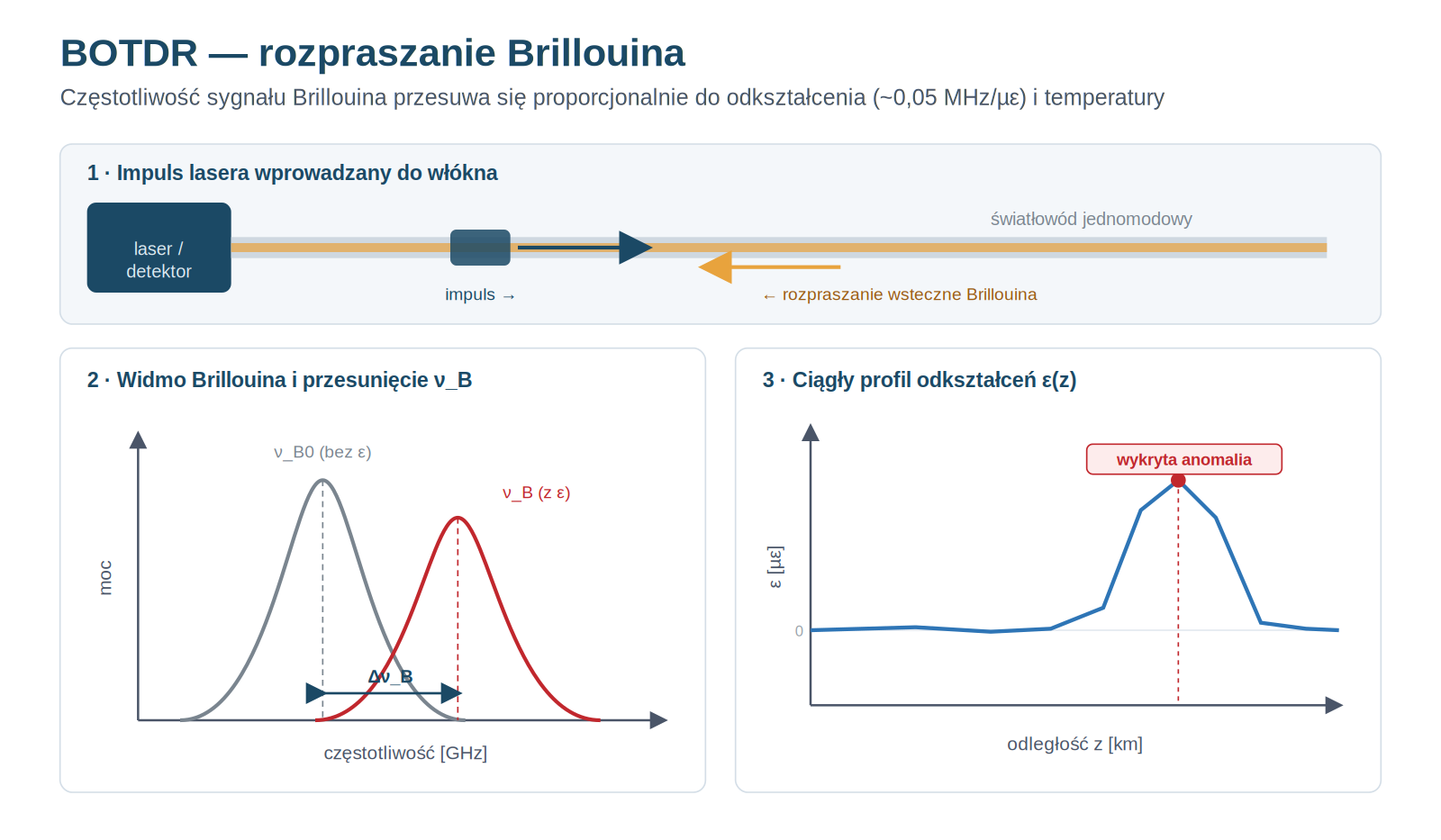

① BOTDR — rozpraszanie Brillouina
DŁUGIE MAGISTRALE · >80 km
Impuls lasera oddziałuje z naturalnymi drganiami akustycznymi (fononami) szkła, dając rozpraszanie Brillouina. Przesunięcie Brillouina νB (~10,8–11 GHz przy 1550 nm) zmienia się niemal liniowo: ~0,05 MHz/µε oraz ~1 MHz/°C. Analizując sygnał w funkcji czasu powrotu (zasada OTDR), wyznaczamy ciągły profil ε(z).
| Zasięg | do ok. 25 km (BOTDR), >80 km (BOTDA) |
| Rozdzielczość przestrzenna | 0,2–2 m |
| Dokładność odkształcenia | ok. ±2 µε |
| Dokładność temperatury | ok. ±0,1 °C |
| Główne zastosowanie | długie odcinki magistralne, monitoring całych nitek |

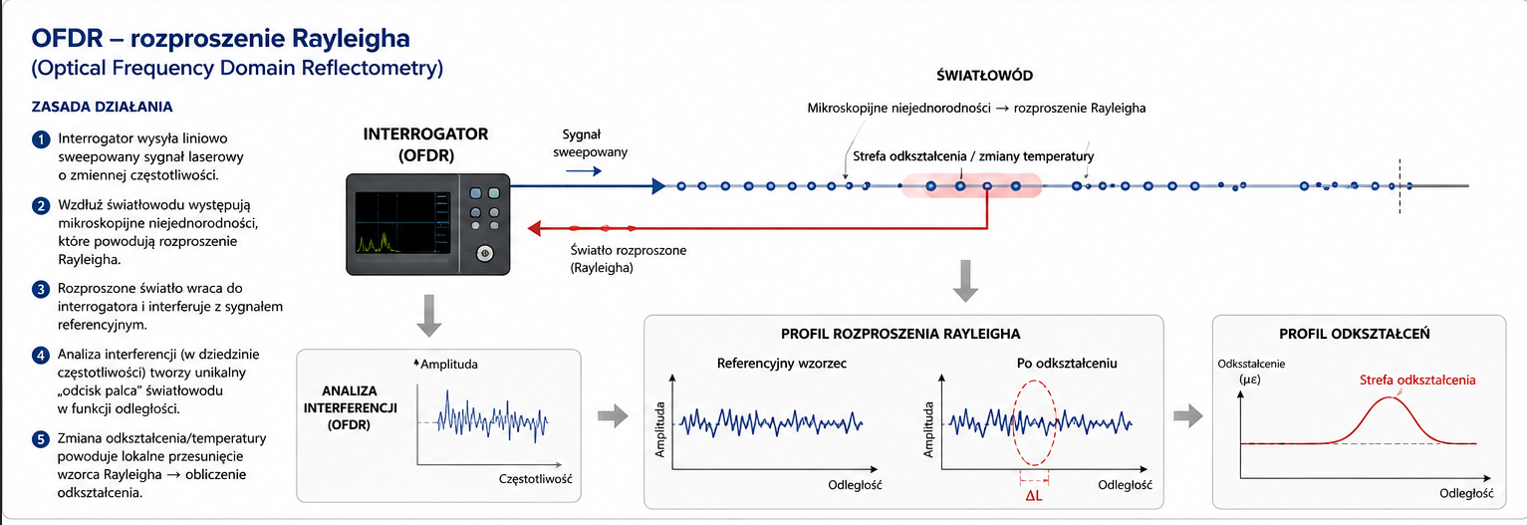

② OFDR — rozpraszanie Rayleigha
ROZDZIELCZOŚĆ mm · 100 m
Każde włókno ma niepowtarzalny wzorzec rozpraszania — optyczny „odcisk palca”. Pod wpływem odkształcenia widmo segmentu przesuwa się względem stanu odniesienia (baseline). OFDR (przestrajany laser + interferometria) metodą korelacji wzajemnej przelicza te przesunięcia na rozkład ε(z) z rozdzielczością milimetrową.
| Zasięg | do ok. 100 m |
| Rozdzielczość przestrzenna | 0,65 mm |
| Dokładność / czułość | ±1 µε, czułość ~0,1 µε |
| Dokładność temperatury | ok. ±0,1 °C |
| Główne zastosowanie | krótkie odcinki krytyczne, spoiny, badania szczegółowe |

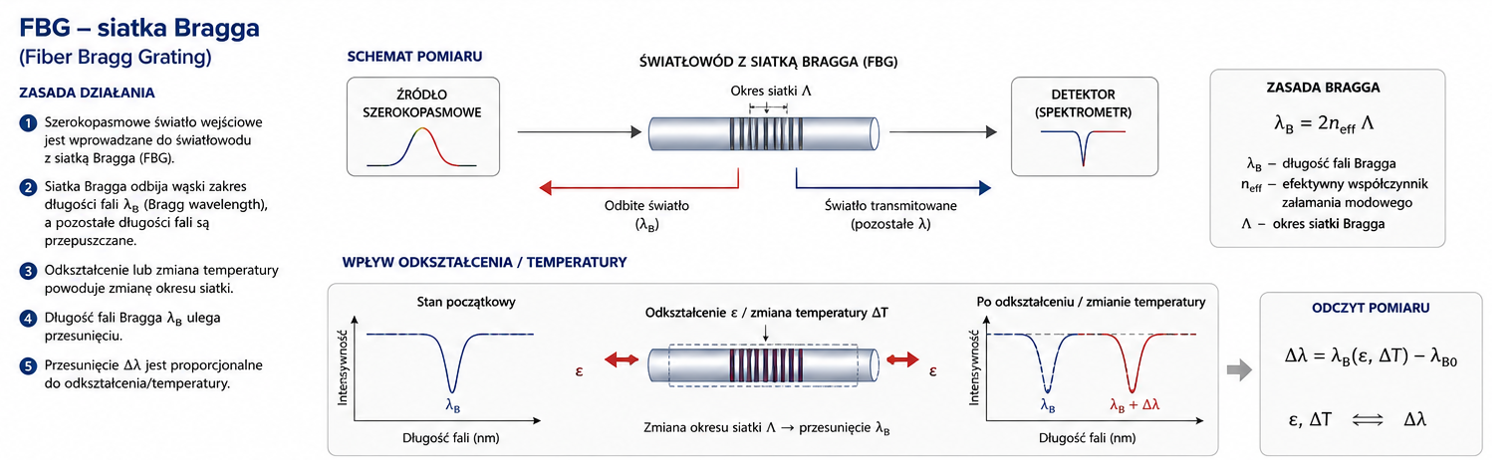

③ FBG — siatki Bragga
PUNKTOWE · DYNAMIKA do 5 kHz
Siatka Bragga to periodyczna struktura (okres Λ) w rdzeniu włókna. Odbija wąskie pasmo o długości fali λB = 2·neff·Λ. Odkształcenie/temperatura zmienia geometrię siatki → przesuwa λB. Czułość ~1,2 pm/µε i ~10–13 pm/°C. Na jednym włóknie multipleksuje się kilkadziesiąt siatek; szybkie odpytywanie (do kHz) umożliwia pomiary dynamiczne.
| Charakter pomiaru | punktowy (dyskretne czujniki w wybranych miejscach) |
| Czułość odkształcenia | ok. 1,2 pm/µε (przy 1550 nm) |
| Czułość temperatury | ok. 10–13 pm/°C |
| Multipleksacja | kilkadziesiąt siatek na jedno włókno |
| Główne zastosowanie | punkty krytyczne, podpory, pomiary dynamiczne |
Interpretacja: lokalizacja, trend, progi alarmowe
Wartość systemu nie leży w pojedynczym pomiarze, lecz w zestawieniu kolejnych kampanii z pomiarem bazowym i śledzeniu zmian w czasie. Trzy filary interpretacji:
Lokalizacja
Każda anomalia jest przypisana do kilometrażu trasy — inspekcję terenową kierujemy dokładnie na zagrożony odcinek.
Trend
Narastanie ε między kampaniami mówi więcej niż wartość chwilowa — odróżnia proces aktywny od stanu ustabilizowanego.
Progi alarmowe
Progi ostrzeżenia i alarmu automatyzują reakcję: od powiadomienia dyżurnego po skierowanie ekipy w teren.

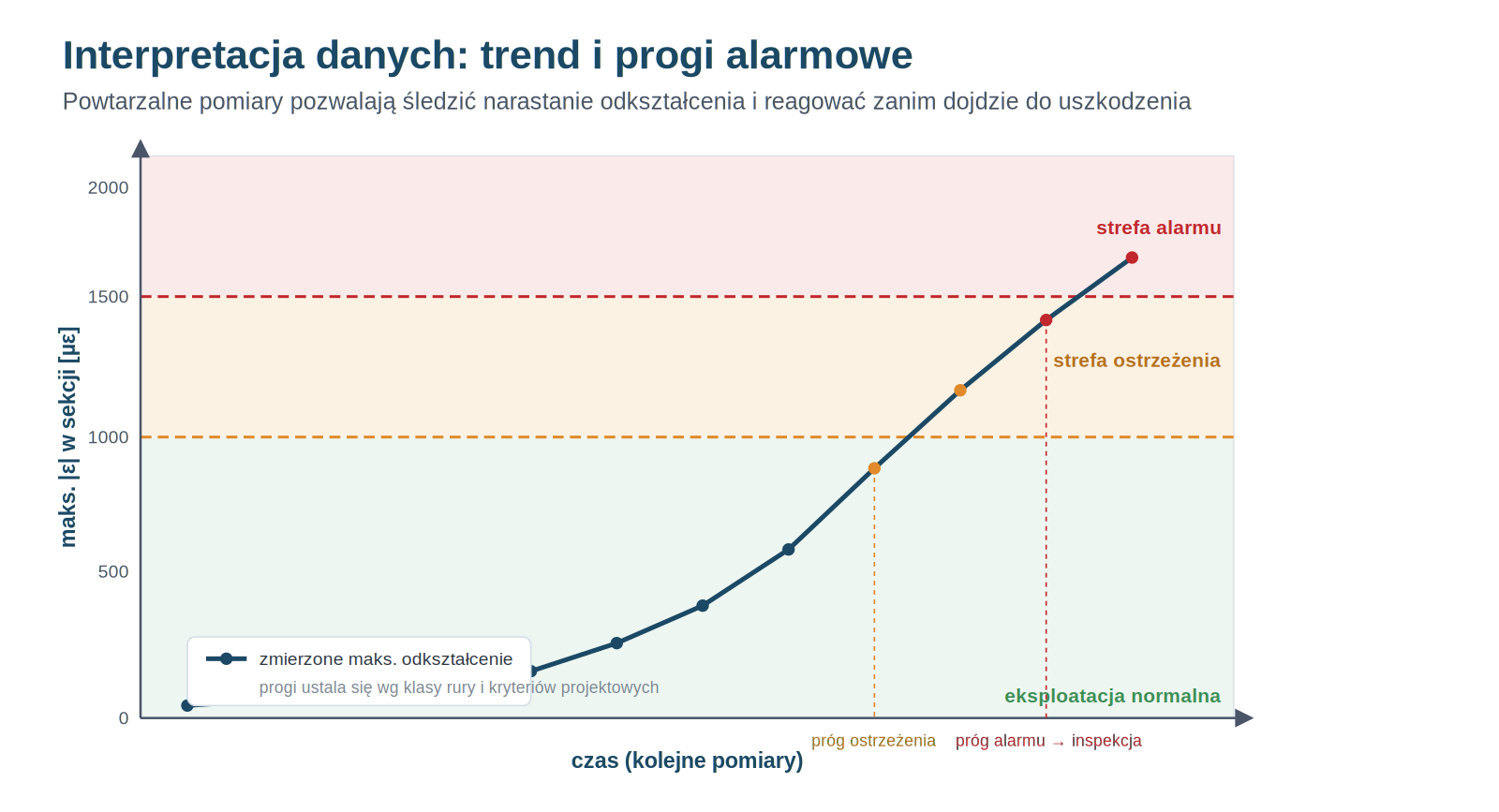

Śledzenie trendu odkształceń w sekcji
PROGI OSTRZEŻENIA / ALARMU
Kolejne pomiary narastają, przekraczają próg ostrzeżenia (1000 µε) i alarmu (1500 µε) — reakcja operatora następuje, zanim ε osiągnie wartości krytyczne.
Typowe scenariusze zastosowań
Wszędzie tam, gdzie odkształcenia rozwijają się w sposób rozłożony i trudny do uchwycenia metodami punktowymi.
Szkody górnicze
Niecki osiadania nad terenami eksploatacji górniczej.
Osuwiska i ruchy masowe
Odcinki górskie i zboczowe narażone na pełzanie gruntu.
Przejścia pod ciekami
Przekroczenia rzek, dróg i torów — ryzyko podmycia i osiadania.
Tereny zalewowe i zmarzlina
Cykle zamarzania/rozmarzania i podtopienia powodujące ruchy podłoża.
Budowa i próby ciśnieniowe
Kontrola ε podczas układania, zasypywania i testów wytrzymałościowych.
Wycieki i ingerencja osób trzecich
Warianty temperaturowe (DTS) i akustyczne (DAS) wykrywają anomalie cieplne i prace ziemne.

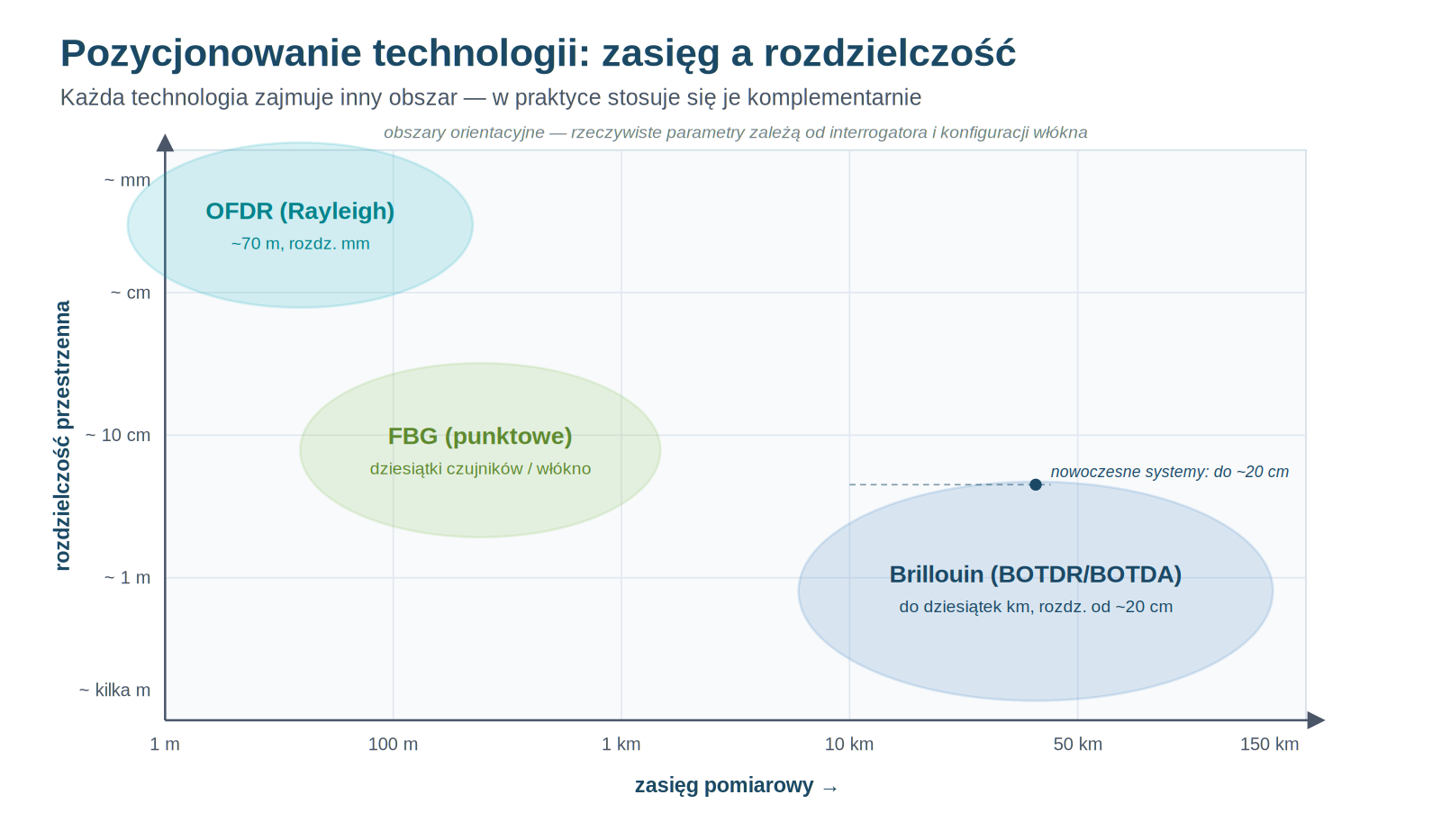

Trzy techniki, jeden system hybrydowy
Brillouin obejmuje dziesiątki kilometrów, Rayleigh daje rozdzielczość milimetrową, FBG — bardzo dokładne pomiary punktowe i dynamikę. W realnych wdrożeniach łączy się je: magistrala objęta Brillouinem, węzły krytyczne doposażone w FBG, spoiny w OFDR.
| Kryterium | Brillouin (BOTDR/BOTDA) | Rayleigh (OFDR) | FBG |
|---|---|---|---|
| Charakter | rozproszony | rozproszony | punktowy (multipleksowany) |
| Zasięg | 80 km | 100 m | dziesiątki czujników / włókno |
| Rozdzielczość | 20 cm | 0,65 mm | dyskretna (w punkcie) |
| Dokładność ε | ±2 µε | ~±1 µε | ~±1 µε |
| Pomiar dynamiczny | Nie | Ograniczony (do 250 Hz) | tak (do 5 kHz) |
| Najlepiej do | długich magistral | krótkich odcinków krytycznych | punktów krytycznych i dynamiki |
Tab. 1. Zestawienie kluczowych cech trzech technologii światłowodowego pomiaru odkształceń.
Pomożemy dobrać właściwą technologię
Każdy obiekt jest inny, a optymalny system monitoringu to wypadkowa kilku czynników technicznych i eksploatacyjnych. Podzielimy się doświadczeniem i doradzimy w doborze technologii oraz konfiguracji rozwiązania dopasowanego do Państwa infrastruktury.

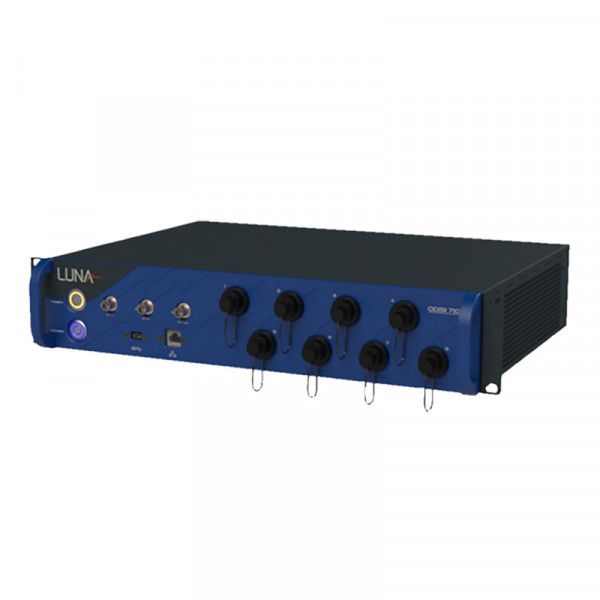

Interrogatory i czujniki światłowodoweBOTDR/BOTDA, OFDR (Rayleigh), FBG — dobór, instalacja, baseline i interpretacja danych w ramach Asset Integrity Management.Zobacz wszystkie systemy monitoringu →
