Jak zbudować laboratorium badań behawioralnych od zera
Od stymulacji po spójny zapis: dlaczego to oprogramowanie AcqKnowledge i jednostka BIOPAC MP200 stanowią naturalną oś integracji stacjonarnych eye-trackerów, EEG i sygnałów fizjologicznych.
Projektowanie laboratorium badań behawioralnych utyka najczęściej na etapie doboru niezależnych urządzeń. Kupno osobnego eye-trackera, aparatu EEG oraz wzmacniaczy fizjologicznych od różnych producentów bez przemyślanego centrum akwizycji prowadzi do powstania „wysp aparaturowych”. Każde urządzenie nagrywa dane we własnym zegarze, a próba ich późniejszego scalenia i ręcznej synchronizacji w arkuszu kalkulacyjnym drastycznie wydłuża czas analizy i wprowadza błędy milisekundowe.
Sposobem na uniknięcie tego problemu jest zbudowanie toru pomiarowego wokół jednego, sprawdzonego rdzenia integracyjnego. W architekturze BIOPAC rolę tę pełni jednostka MP200 wraz z oprogramowaniem AcqKnowledge (ACQ). Integracja jest prosta, ale jej zakres zależy od wykupionych licencji. Moduły fizjologiczne podpięte do MP200 są widoczne w AcqKnowledge od razu. Stacjonarny eye-tracker wymaga licencji ACK100W-EYE, a odbiór strumieni z systemów zewnętrznych — licencji ACK100-LSL. W obsługiwanej konfiguracji jedno naciśnięcie przycisku nagrywania uruchamia wspólny, zsynchronizowany zapis i daje pełne środowisko analityczne w jednym miejscu.
1. AcqKnowledge i MP200 jako oś integracji toru pomiarowego
Tradycyjne podejście do budowy laboratorium zakładało osobne oprogramowanie dla każdego urządzenia: osobny program rejestrował wzrok, osobny sygnały EDA/EKG, a kolejny aktywność elektryczną mózgu (EEG). Skutkowało to skomplikowaną obróbką powytworczą i ręcznym zestawianiem osi czasu. Współczesna architektura opiera się na integracji w oprogramowaniu master. Nie oznacza to jednak, że sprzętowe impulsy TTL są przestarzałe — dla precyzyjnych znaczników zdarzeń bywają nadal najwłaściwszą drogą, zależnie od sprzętu i protokołu badania.
W systemach dystrybuowanych przez Interlab osią tą jest BIOPAC MP200 współpracujący z flagowym oprogramowaniem AcqKnowledge. Moduły fizjologiczne podłącza się wprost do jednostki MP200 i AcqKnowledge widzi je bez dodatkowych licencji. Inaczej jest z urządzeniami zewnętrznymi: stacjonarny eye-tracker (np. Tobii Pro Spectrum czy Tobii Pro Spark) wymaga licencji ACK100W-EYE, a systemy EEG przesyłające dane po sieci — licencji ACK100-LSL. Dopiero wtedy pojawiają się jako kanały w AcqKnowledge.
Licencja ACK100W-EYE (Eye Tracking Integration)
Natywna integracja ekranowego eye trackera z AcqKnowledge to osobna, płatna licencja. Odpowiada za konfigurację urządzenia, kalibrację wielopunktową (5/9/16 punktów), definiowanie obszarów zainteresowania (AOI) wraz z automatycznymi znacznikami wejścia i wyjścia oraz zapis danych wzroku razem z fizjologią w jednym pliku. Obsługuje eye trackery ekranowe EyeTech, Tobii i EyeLogic; wymaga systemu Windows. W pakiecie zawiera moduł Stimulus Presentation. Nie obejmuje okularów mobilnych — te wymagają osobnego przepływu pracy z importem i synchronizacją danych po sesji.
Główną zaletą tego rozwiązania jest przebieg rejestracji: w momencie naciśnięcia przycisku startu nagrania w AcqKnowledge, oprogramowanie automatycznie inicjuje synchronizację wszystkich strumieni danych. Badacz otrzymuje na żywo podgląd sygnałów fizjologicznych zestawionych ze zmiennymi behawioralnymi i wzrokowymi na jednym ekranie, bez konieczności późniejszego importowania i ręcznego dopasowywania plików CSV.
| Parametr toru | Specyfikacja techniczna MP200 | Znaczenie metodologiczne dla laboratorium |
|---|---|---|
| Liczba kanałów analogowych | 16 kanałów wejściowych | Możliwość równoczesnego pomiaru EDA, EKG, EMG (wiele mięśni), oddechu i ciśnienia bez przełączania kabli. |
| Maksymalne próbkowanie | 100 kHz na kanał (1600 kHz łącznie) | Precyzyjna rejestracja szybkich zmiennych, np. mikropotencjałów EMG czy fali tętna bez zniekształceń fazowych. |
| Komunikacja z komputerem | Interfejs Ethernet (LAN) | Niezawodna transmisja o wysokiej przepustowości, odizolowana od zakłóceń magistrali USB. |
| Skalowalność stanowisk | Łączenie jednostek w sieci LAN | Możliwość rozbudowy stanowiska o kolejne jednostki MP200 dla badań zespołowych lub hiperskaningu. |
2. Prezentacja bodźców: Presentation Designer i aplikacje zewnętrzne
Każdy eksperyment behawioralny wymaga precyzyjnego eksponowania bodźców i rejestrowania momentu ich pojawienia się na ekranie (onset time). AcqKnowledge udostępnia wewnętrzne narzędzie projektowe, które eliminuje konieczność pisania skryptów w zewnętrznych środowiskach programistycznych.
Licencja STIM-PRES-ACK100-LIC (Presentation Designer)
Moduł do prezentacji bodźców wbudowany w AcqKnowledge jest osobną, płatną licencją add-on (wymaga bazy AcqKnowledge na systemie Windows oraz kompatybilnej jednostki MP200, MP160 lub MP36R). Nie stanowi on elementu darmowego ani wbudowanego domyślnie w podstawowy pakiet oprogramowania.
Dzięki licencji Presentation Designer badacz otrzymuje edytor przeciągnij-i-upuść do budowy sekwencji eksperymentalnych. Oprogramowanie obsługuje szeroki wachlarz typów bodźców:
- Tekst, pliki graficzne (statyczne) oraz pliki wideo i audio,
- Strony internetowe (WWW) oraz dokumenty PDF (przydatne w badaniach czytelnictwa i UX),
- Sterowanie stymulatorem elektrycznym/dotykowym,
- Bodźce typu side-by-side (porównawcze) oraz kompozycje złożone (bodziec + automatyczna akcja sprzętowa).
Kluczową zaletą korzystania z Presentation Designer w AcqKnowledge jest automatyczne wstawianie znaczników zdarzeń (event markers) dokładnie w milisekundowym momencie prezentacji bodźca bezpośrednio na osi czasu rejestrowanych sygnałów fizjologicznych. Eliminowane jest w ten sposób opóźnienie systemowe wywoływane przez karty graficzne czy bufory systemu operacyjnego.
W przypadku włączonych dodatkowych licencji, moduł ten można spiąć z estymacją mimiki twarzy oraz stacjonarnymi eye-trackerami Tobii, budując kompletne środowisko badawcze w jednym oknie programu. Jeżeli zespół posiada już gotowe protokoły w zewnętrznym oprogramowaniu (np. Tobii Pro Lab, PsychoPy, E-Prime, Presentation), AcqKnowledge bezproblemowo przyjmuje zewnętrzne sygnały wyzwalające (tzw. triggers) poprzez wejścia cyfrowe MP200 lub protokoły sieciowe.

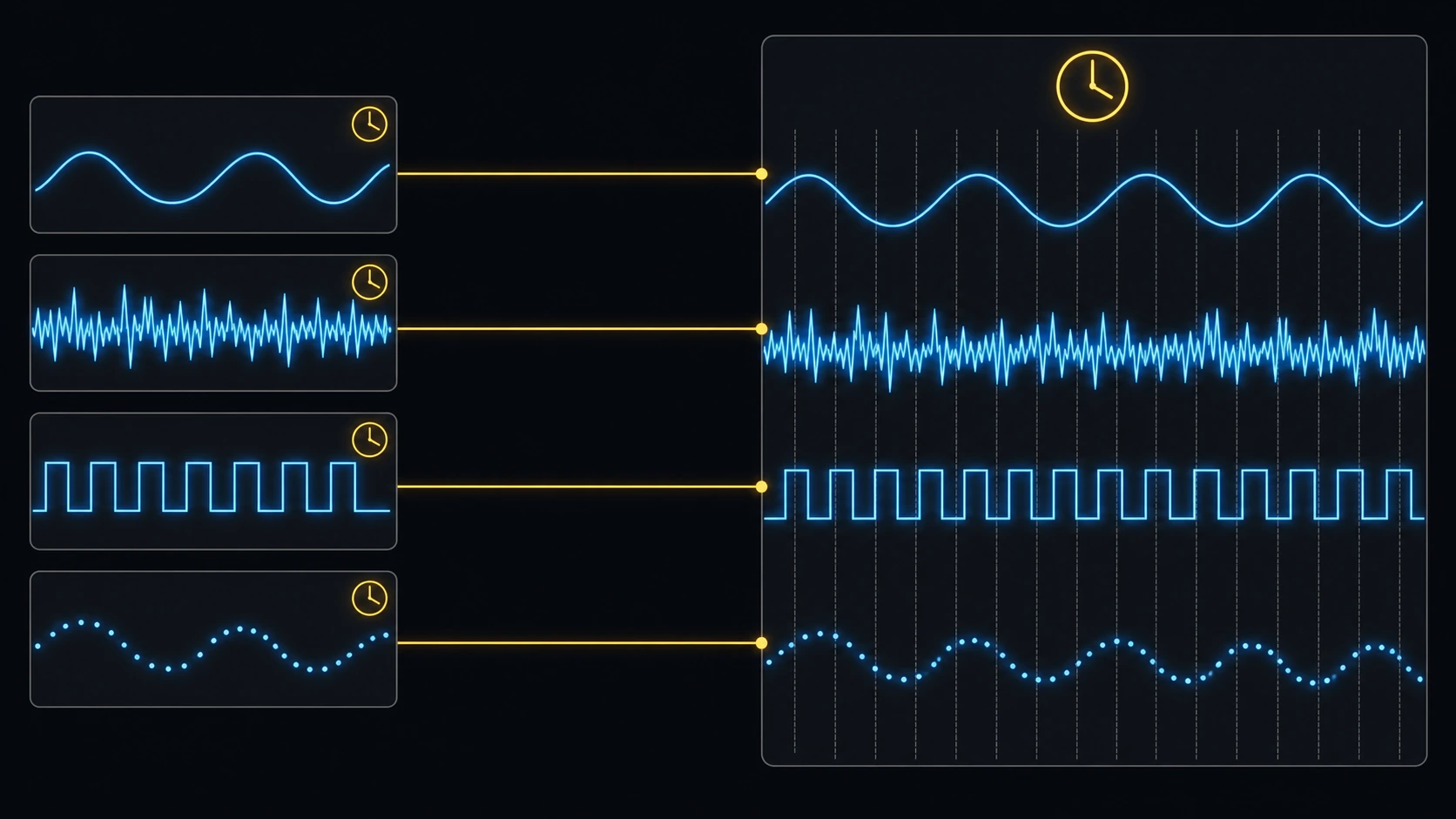

3. Protokół LSL (Lab Streaming Layer) w AcqKnowledge
Gdy w laboratorium pojawiają się urządzenia od niesparowanych bezpośrednio producentów lub zaawansowane systemy nagłowne, standardem komunikacyjnym w badaniach naukowych staje się Lab Streaming Layer (LSL). Jest to system do podmilisekundowej synchronizacji strumieni danych pomiarowych przesyłanych przez sieć lokalną.
Licencja ACK100-LSL (Lab Streaming Layer Add-On)
Funkcja LSL w AcqKnowledge jest osobną, płatną licencją dodatkową. Działa w oprogramowaniu AcqKnowledge od wersji 5.0.10 lub nowszej na systemach operacyjnych Windows oraz macOS. Nie jest to darmowa funkcja bazowa.
Kierunek przepływu danych jest tu istotny i często mylony. Licencja ACK100-LSL daje AcqKnowledge dostęp w czasie rzeczywistym do strumieni z innych urządzeń — dane z zewnętrznych systemów płyną do AcqKnowledge i są łączone z sygnałami z kart analogowych MP200. W obecnej wersji AcqKnowledge nie udostępnia własnych danych programom trzecim przez LSL. Do odczytu danych AcqKnowledge w czasie rzeczywistym przez inne oprogramowanie BIOPAC wskazuje protokół NDT (Network Data Transfer). BIOPAC zapowiada rozszerzenie funkcji udostępniania w kolejnych wydaniach.
Warto zaznaczyć, że wybrane zaawansowane systemy EEG z oferty Interlab, takie jak APEX EEG oraz systemy Axon-R, posiadają natywną integrację z protokołem LSL dostarczaną w zestawie. Dzięki temu wprowadzenie pełnego zapisu EEG do środowiska AcqKnowledge nie wymaga tworzenia autorskich mostków programistycznych.
4. Warunki przestrzenne i geometria stanowiska
Fizyczne zaplanowanie pomieszczenia determinowane jest przez specyfikę pytania badawczego. Inne wymagania stawia stanowisko ze stacjonarnym eye-trackerem ekranowym, a inne badanie w ruchu wymagające okularów mobilnych.
Specyfika stanowiska stacjonarnego
- Dystans roboczy: Tobii Pro Spectrum wymaga zachowania odległości 55–75 cm od oczu; Tobii Pro Spark toleruje zakres 45–95 cm.
- Geometria blatu: Głębokość biurka musi uwzględniać monitor, zamontowany eye-tracker oraz odległość głowy badanego bez wymuszania nienaturalnej postawy.
- Oświetlenie: Brak bezpośredniego światła słonecznego padającego na twarz uczestnika lub matrycę trackera (zakłócenia diod IR). Tłumienie odbić w oknach.
- Stabilność pozycji: Wymagane krzesło bez kółek lub z blokadą ruchu, aby uniemożliwić odsuwanie się po przeprowadzeniu kalibracji.
Specyfika stanowiska mobilnego
- Swoboda ruchu: Badania z wykorzystaniem okularów Tobii Pro Glasses 3 i bezprzewodowych modułów BIOPAC BioNomadix.
- Kamera sceny i oświetlenie: Wyeliminowanie silnych źródeł światła IR w otoczeniu (np. przemysłowe promienniki ciepła) zakłócających obiektyw sceniczny.
- Zasilanie i mobilność: Czas pracy baterii Tobii Pro Glasses 3 wynosi do 105 minut. Wymagany plan wymiany ogniw przy sesjach całodziennych.
- Pętla kalibracyjna: Konieczność wyznaczenia punktu kalibracyjnego w przestrzeni rzeczywistej przed wejściem w trasę badania.
5. Rozbudowa toru i symulator architektury pomiarowej
Rozbudowa toru z jednego sygnału (np. sam wzrok) do układu multimodalnego podnosi wartość badawczą, ale zwiększa obciążenie operacyjne. Poniższa drabina przedstawia logiczny przyrost skomplikowania procedury przygotowania uczestnika.
Kolejność włączania modalności do toru pomiarowego
Każdy krok zwiększa czas montażu czujników oraz ryzyko powstania artefaktów ruchowych.
Eye-tracking stacjonarny lub mobilny
Rejestracja punktu fiksacji i średnicy źrenicy. Kalibracja bezkontaktowa lub jednopolowa.
+ Aktywność Reakcji Skórno-Galwanicznej (EDA / GSR)
Dwa punkty pomiarowe na dłoni/palcach. Wskaźnik pobudzenia autonomicznego układu nerwowego.
+ Elektrokardiografia (EKG) i Pas Oddechowy
Rejestracja zmienności rytmu zatokowego (HRV) oraz wzorca oddechowego.
+ Elektromiografia (EMG)
Pomiar mikroekspresji mimicznych (np. m. zygomaticus major, m. corrugator supercilii).
+ Elektroencefalografia (EEG) / fNIRS
Czepek wielokanałowy z żelem lub optody hemodynamiczne. Najwyższe wymagania przygotowawcze.
Interaktywny Symulator Architektury AcqKnowledge
Skonfiguruj tor pomiarowy stanowiska behawioralnego. Zobacz wykorzystanie kanałów MP200, przepływ sygnałów oraz wymagane licencje.
Łączne obciążenie: 300 kHz (Max MP200: 1600 kHz). Skalowanie przez LAN.
Sygnał trafia kablem wprost do modułów w jednostce MP200.
Urządzenie obsługiwane bezpośrednio w AcqKnowledge, bez kanałów analogowych.
Odbiór strumieni z urządzeń zewnętrznych w czasie rzeczywistym.
Kalkulator Złożoności Toru i Licencji AcqKnowledge
Zaznacz elementy, które planujesz połączyć w nowym laboratorium:
Wymagane licencje oprogramowania
Podstawowa licencja AcqKnowledge
Sposób synchronizacji w AcqKnowledge
Natywna akwizycja MP200 (Autosync na przycisku START)
Pamiętaj: Licencje ACK100-LSL oraz STIM-PRES-ACK100-LIC są osobnymi płatnymi dodatkami do oprogramowania AcqKnowledge.
6. Rutyna sesji badawczej i cykl życia danych
Sprawny tor pomiarowy to także powtarzalna procedura realizowana przez operatorów. Eksperyment multimodalny nie wybacza pomijania kroków kontrolnych. Standardowy protokół obejmuje:
- Weryfikacja szumów sieciowych (50 Hz) na kanałach fizjologicznych MP200 w AcqKnowledge.
- Przemycie miejsc przylegania elektrod EDA/EKG izopropanolem lub żelem przewodzącym.
- Wykonanie kalibracji eye-trackera (Tobii Pro Lab lub wbudowany moduł) i ocena błędu w stopniach kątowych.
- Sprawdzenie widoczności znaczników zdarzeń (triggers) w podglądzie rejestracji.
- Uruchomienie nagrywania w AcqKnowledge — sprawdzenie, czy wszystkie podłączone strumienie wystartowały równocześnie.
Osobnym wyzwaniem organizacyjnym są dane osobowe i wideo. Korzystanie z mobilnych eye-trackerów z kamerą sceny wiąże się z nagrywaniem wizerunku osób trzecich. Wytyczne RODO/GDPR wymagają jasnej procedury anonimizacji, wydzielonego serwera do przechowywania surowych nagrań oraz harmonogramu retencji danych po zakończeniu grantu.
7. Osiem błędów wykonawczych i checklista odbioru toru
Podsumowując doświadczenia z wdrożeń aparatury badawczej w jednostkach naukowych, wyodrębniliśmy osiem najczęstszych błędów popełnianych na etapie projektowania laboratorium:
Zakup osobnych systemów od 4 producentów bez przemyślenia fuzji danych w AcqKnowledge lub LSL.
Przeoczenie faktu, że moduł Presentation Designer oraz LSL wymagają osobnych płatnych licencji add-on.
Zakup zbyt płytkiego biurka, na którym badany znajduje się bliżej niż minimalny dystans roboczy (np. < 55 cm dla Spectrum).
Umieszczenie stanowiska wprost naprzeciw okien południowych bez rolet blackout, co zakłóca doświetlacze podczerwieni.
Rozpoczęcie właściwych badań z uczestnikami bez wcześniejszego zweryfikowania opóźnienia triggerów w zapisie.
Przeprowadzanie pierwszej rejestracji na opłaconym uczestniku zamiast na członku zespołu badawczego.
Uruchomienie od pierwszego dnia pełnego montażu EEG, fizjologii i eye-trackingu naraz, co paraliżuje operatora ilością szumu.
Brak zgód na rejestrację wizerunku z kamery scenicznej okularów eye-trackingowych w środowisku naturalnym.
Checklista odbioru technicznego stanowiska laboratorium
Przed podpisaniem odbioru aparatury i rozpoczęciem eksperymentu zweryfikuj poniższe punkty:
Podsumowanie: Skonfiguruj swój tor pomiarowy z Interlab
Budowa laboratorium behawioralnego nie musi oznaczać wielomiesięcznego walki z brakiem kompatybilności urządzeń. Wykorzystanie oprogramowania AcqKnowledge oraz jednostki BIOPAC MP200 jako centralnego punktu akwizycji gwarantuje natychmiastową widoczność podłączonych podzespołów, automatyczną synchronizację i spójny eksport danych analitycznych.

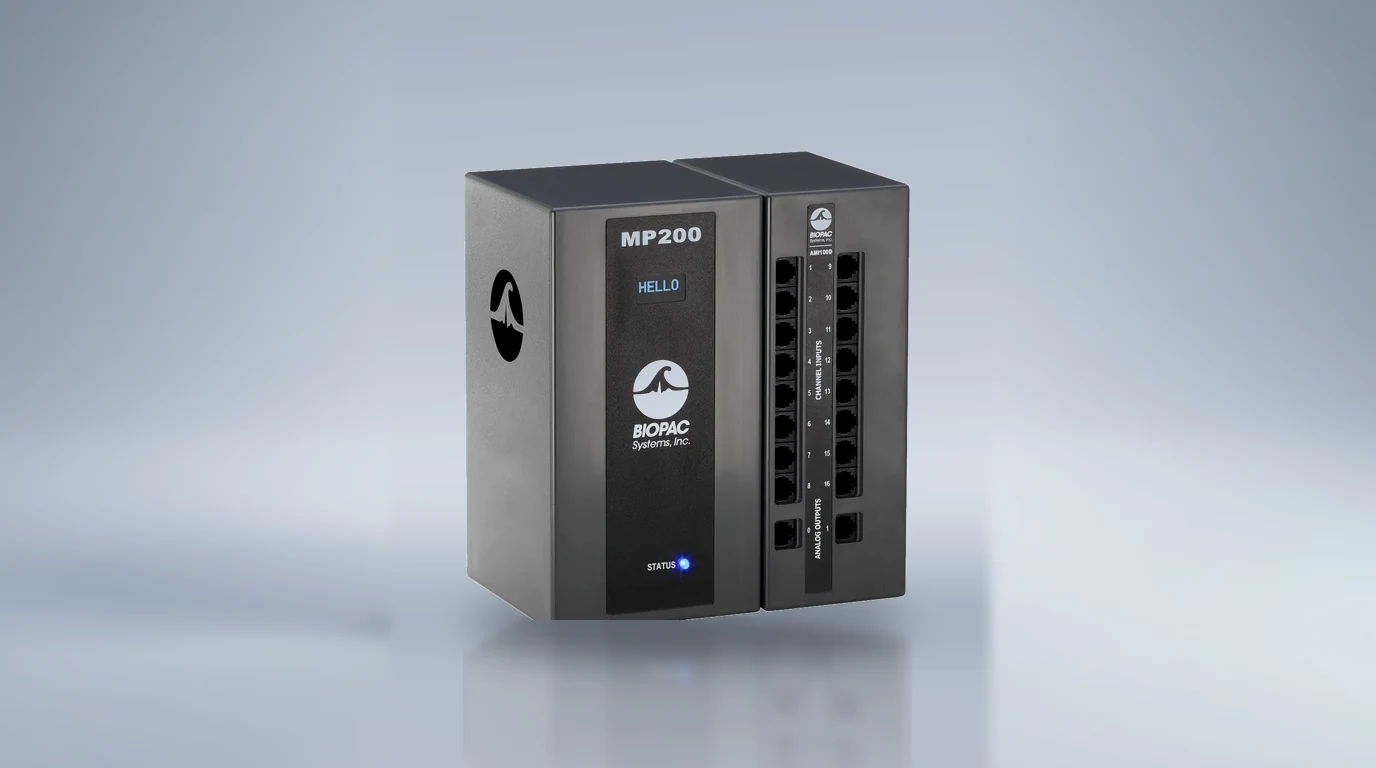

BIOPAC MP200
16-kanałowa jednostka akwizycji danych fizjologicznych z próbkowaniem do 100 kHz/kanał i interfejsem LAN.
Tobii Pro Spectrum
Najwyższej precyzji stacjonarny eye-tracker do badań nauk łączących wzrok z EEG i fizjologią.
Konsultacja i Składanie Toru
Nasi inżynierowie pomogą dobrać odpowiednie licencje AcqKnowledge (LSL, Presentation Designer) pod Twój grant.
Planujesz budowę lub modernizację laboratorium?
Przekaż nam swoje założenia badawcze i wykaz planowanych sygnałów. Przygotujemy kompletną koncepcję toru pomiarowego w oparciu o BIOPAC MP200, AcqKnowledge i Tobii z gwarancją pełnej integracji synchronizacyjnej.
