Gain chip (układ wzmacniający) Innolume – chip wzmacniający / RSOA do laserów przestrajalnych

Gain chip (układ wzmacniający, określany także jako reflective SOA / RSOA) to kluczowy komponent laserów przestrajalnych oraz stabilnych laserów z zewnętrznym rezonatorem (ECL – external cavity laser). Gain chipy Innolume, oparte na technologii kropek kwantowych (quantum dot) i studni kwantowych, pokrywają zakres 765–1360 nm. Dzięki głębokim powłokom antyrefleksyjnym (deep AR) na jednej lub obu powierzchniach zapewniają szerokie, bezprzeskokowe przestrajanie bez efektu samowzbudzenia (self-lasing).

W odróżnieniu od standardowych chipów diod laserowych, gain chip posiada głęboką powłokę antyrefleksyjną, która znacząco podnosi próg samowzbudzenia lub całkowicie je eliminuje. To czyni go idealnym medium wzmacniającym w konfiguracjach z siatką dyfrakcyjną (Littrow, Littman/Metcalf), gdzie długość fali jest stroić przez obrót siatki. Gain chipy znajdują zastosowanie w laserach z zewnętrznym rezonatorem, źródłach przestrajanych (swept source) oraz źródłach szerokopasmowych – m.in. w tomografii OCT, spektroskopii i systemach LiDAR.

Optymalizacja pod pracę w zewnętrznym rezonatorze – konstrukcja dedykowana do laserów ECL z blokadą długości fali.
Szeroki zakres przestrajania bez przeskoków modów (hopping-free).
Wysoki współczynnik tłumienia modów bocznych (SMSR).
Brak self-lasing przy maksymalnym prądzie.
Głębokie powłoki antyrefleksyjne (deep AR) – reflektancja nawet poniżej 10⁻⁵.

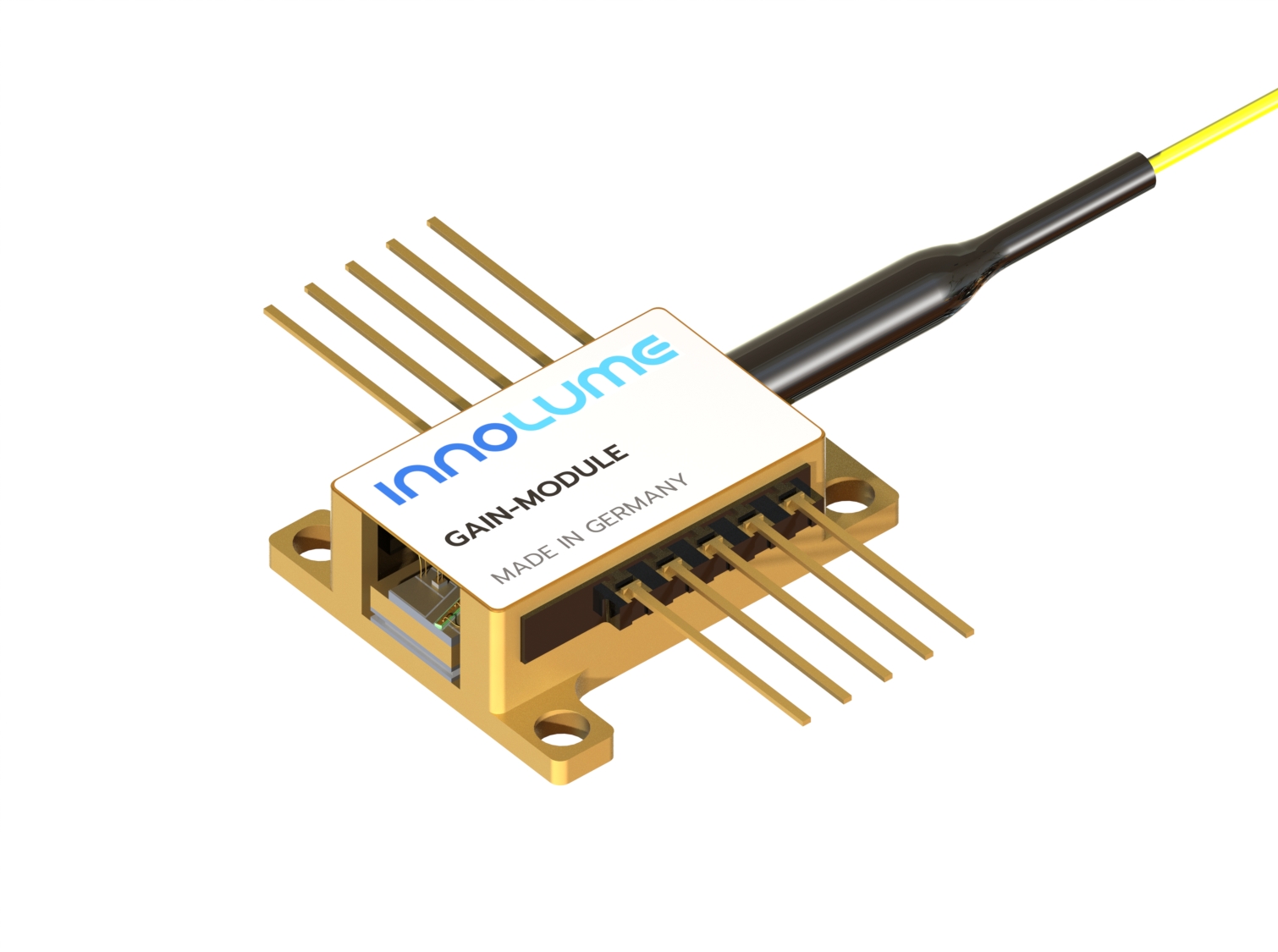

Wersje fiber-coupled (gain-module) – wyjście światłowodowe do łatwej integracji systemowej, niska eliptyczność wiązki i prosty montaż optyczny.

Typ A – proste paski i głębokie powłoki AR; ekonomiczne rozwiązanie do rezonatorów zewnętrznych, symetryczny rozkład pola dalekiego.
Typ B – zakrzywiony pasek i głęboka powłoka AR; ultraniska reflektancja (<10⁻⁵), tłumienie samowzbudzenia i minimalizacja zafalowań wzmocnienia.
Typ C – zakrzywione paski z niską reflektancją na jednej i częściowym odbiciem na drugiej powierzchni; równoważy moc wyjściową i jakość wiązki (baza modułów fiber-coupled).
Typ D – głębokie powłoki AR po obu stronach; wspiera zaawansowane schematy optyczne ze zintegrowanym wzmacnianiem.

• Lasery z zewnętrznym rezonatorem (ECL) – Littrow i Littman/Metcalf
• Lasery przestrajalne i źródła przestrajane (swept source)
• Tomografia optyczna OCT i obrazowanie biomedyczne
• Spektroskopia i badania naukowe wysokiej precyzji
• Systemy LiDAR (skanowanie o dużej szybkości, precyzyjne mapowanie)
• Źródła szerokopasmowe

Gain chipy Innolume są dostarczane jako rozwiązania konfigurowane indywidualnie – długość fali, reflektancja powierzchni i pozostałe parametry mogą zostać dobrane pod konkretną aplikację. Skontaktuj się z nami, aby dobrać optymalną konfigurację i otrzymać kartę katalogową wybranego modelu oraz ofertę.
