SKU: PSMH

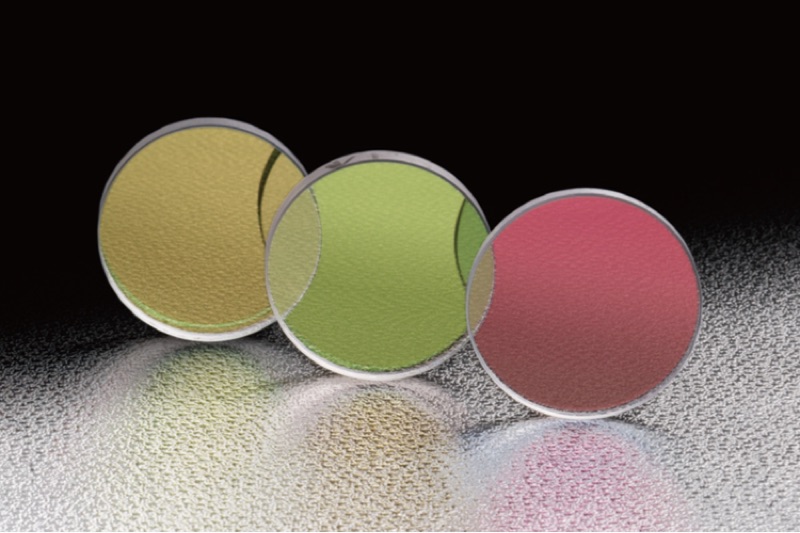

Rozdzielacze wiązki - płytki półprzezroczyste do lasera liniowego

Name: Rozdzielacze wiązki - płytki półprzezroczyste do lasera liniowego
Brand: OptoSigma
SKU: PSMH

Laser Line Half-Mirror Plate Beamsplitters

. Półlustra dzielą wiązkę wejściową na stosunek odbicia i transmisji 1:1. Dzielnik wiązki o R:T=1:1 nazywa się "Półlustrem". Jakiekolwiek straty z wiązek wejściowych tego produktu są zminimalizowane, ponieważ powłoki dielektryczne nie mają właściwości absorpcyjnych. Jednak stosunek odbicia do transmisji zależy od długości fali, polaryzacji i kąta padania wiązki wejściowej. Płytowe dzielniki wiązki mają odchylenia wiązki przy transmisji i duchy na odbiciach tylnej powierzchni. Używane są podłoża klinowe, aby zapobiec duchom.

Podział wiązki w tym elemencie: płytka niepolaryzująca. Wiązka rozdziela się na przechodzącą i odbitą pod kątem prostym. Stosunek podziału nie jest podany w danych producenta dla tej pozycji — sprawdź kartę katalogową lub zapytaj nas o konkretny wariant.

Zobacz listę zapytań

Wyślij szybkie zapytanie emailem

Dostępne modele (32)

SKU	Opis	Masa	Dostępne powłoki standardowe	Informacja dodatkowa	Uwaga	Długość fali projektowej
PSMH-25.4C03-10-550	Szerokopasmowe płytkowe lustro półprzepuszczalne dielektryczne, średnica 25.4mm, 400 - 700nm	0.005 kg	Nie	W ramach wykonania na zamówienie oferujemy różne rozmiary, długości fali i stosunki podziału wiązki. Prosimy o kontakt z naszym działem handlowym w celu przedstawienia swoich wymagań. W przypadku potrzeby zagwarantowania wyższej dokładności odbicia lub wyższej transmisji optyki, prosimy o kontakt. Na grubszej stronie płytki klinowej nadrukowana jest strzałka wskazująca powierzchnię lustrzaną.	Przy zastosowaniu światła laserowego o polaryzacji liniowej, kierunek polaryzacji może wpływać na wartość odbicia i transmisji. Dla podziału wiązki w stosunku 1:1 należy ustawić kierunek polaryzacji na 45 stopni lub zastosować polaryzator kołowy. Podczas przechodzenia wiązki laserowej przez optykę, na skutek załamania i grubości płytki klinowej tor wiązki może przesunąć się poziomo o kilka milimetrów. Charakterystyka widmowa transmisji może być inna, jeśli kąt padania jest różny od 45 stopni. Należy sprawdzić oznaczenie strzałką na boku płytki klinowej wskazujące powierzchnię z powłoką. Różnica fazy światła padającego nie jest zachowywana przy transmisji i odbiciu; w celu jej kompensacji należy zastosować płytkę falową.	400 - 700nm
PSMH-30C03-10-1064	Półprzezroczysta płyta laserowa 30mm średnicy 1064nm	—	—	—	—	—
PSMH-30C03-10-1400	Szerokopasmowe płytkowe lustro półprzepuszczalne dielektryczne, średnica 30mm, 1300 - 1550nm	0.006 kg	Nie	W ramach wykonania na zamówienie oferujemy różne rozmiary, długości fali i stosunki podziału wiązki. Prosimy o kontakt z naszym działem handlowym w celu przedstawienia swoich wymagań. W przypadku potrzeby zagwarantowania wyższej dokładności odbicia lub wyższej transmisji optyki, prosimy o kontakt. Na grubszej stronie płytki klinowej nadrukowana jest strzałka wskazująca powierzchnię lustrzaną.	Przy zastosowaniu światła laserowego o polaryzacji liniowej, kierunek polaryzacji może wpływać na wartość odbicia i transmisji. Dla podziału wiązki w stosunku 1:1 należy ustawić kierunek polaryzacji na 45 stopni lub zastosować polaryzator kołowy. Podczas przechodzenia wiązki laserowej przez optykę, na skutek załamania i grubości płytki klinowej tor wiązki może przesunąć się poziomo o kilka milimetrów. Charakterystyka widmowa transmisji może być inna, jeśli kąt padania jest różny od 45 stopni. Należy sprawdzić oznaczenie strzałką na boku płytki klinowej wskazujące powierzchnię z powłoką. Różnica fazy światła padającego nie jest zachowywana przy transmisji i odbiciu; w celu jej kompensacji należy zastosować płytkę falową.	1300 - 1550nm
PSMH-30C03-10-193	Półprzezroczysta płyta laserowa 30mm średnicy 193nm	—	—	—	—	—
PSMH-30C03-10-248/266	Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 30mm, 248-266nm	0.008 kg	Nie	W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.	Jeżeli produkty te nie działają jako lustro półprzepuszczalne, należy sprawdzić charakterystykę polaryzacji źródła światła. Należy pamiętać, że laser LD ma polaryzację liniową. Odchylenie wiązki przy transmisji przez rozdzielacz wiązki klinowy jest większe niż w przypadku rozdzielacza wykonanego z płytki płasko-równoległej. Wielkość odchylenia wiązki w rozdzielaczu zależy od grubości podłoża oraz długości fali lub kąta padania wiązki wejściowej. Krzywe transmisji opracowano na podstawie rzeczywistych pomiarów i mogą się różnić w zależności od partii produkcyjnej. Płaskość powierzchni to zniekształcenie czoła fali odbitej od powierzchni przed naniesieniem powłoki. Podczas sprawdzania toru optycznego i regulacji osi optycznej należy koniecznie stosować okulary ochronne do pracy z laserem.	248 - 266nm
PSMH-30C03-10-308/355	Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 30mm, 308-355nm	0.005 kg	Nie	W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.	Jeżeli produkty te nie działają jako lustro półprzepuszczalne, należy sprawdzić charakterystykę polaryzacji źródła światła. Należy pamiętać, że laser LD ma polaryzację liniową. Odchylenie wiązki przy transmisji przez rozdzielacz wiązki klinowy jest większe niż w przypadku rozdzielacza wykonanego z płytki płasko-równoległej. Wielkość odchylenia wiązki w rozdzielaczu zależy od grubości podłoża oraz długości fali lub kąta padania wiązki wejściowej. Krzywe transmisji opracowano na podstawie rzeczywistych pomiarów i mogą się różnić w zależności od partii produkcyjnej. Płaskość powierzchni to zniekształcenie czoła fali odbitej od powierzchni przed naniesieniem powłoki. Podczas sprawdzania toru optycznego i regulacji osi optycznej należy koniecznie stosować okulary ochronne do pracy z laserem.	308 - 355nm
PSMH-30C03-10-550	Szerokopasmowe płytkowe lustro półprzepuszczalne dielektryczne, średnica 30mm, 400 - 700nm	0.006 kg	Nie	W ramach wykonania na zamówienie oferujemy różne rozmiary, długości fali i stosunki podziału wiązki. Prosimy o kontakt z naszym działem handlowym w celu przedstawienia swoich wymagań. W przypadku potrzeby zagwarantowania wyższej dokładności odbicia lub wyższej transmisji optyki, prosimy o kontakt. Na grubszej stronie płytki klinowej nadrukowana jest strzałka wskazująca powierzchnię lustrzaną.	Przy zastosowaniu światła laserowego o polaryzacji liniowej, kierunek polaryzacji może wpływać na wartość odbicia i transmisji. Dla podziału wiązki w stosunku 1:1 należy ustawić kierunek polaryzacji na 45 stopni lub zastosować polaryzator kołowy. Podczas przechodzenia wiązki laserowej przez optykę, na skutek załamania i grubości płytki klinowej tor wiązki może przesunąć się poziomo o kilka milimetrów. Charakterystyka widmowa transmisji może być inna, jeśli kąt padania jest różny od 45 stopni. Należy sprawdzić oznaczenie strzałką na boku płytki klinowej wskazujące powierzchnię z powłoką. Różnica fazy światła padającego nie jest zachowywana przy transmisji i odbiciu; w celu jej kompensacji należy zastosować płytkę falową.	400 - 700nm
PSMH-30C03-10-800	Szerokopasmowe płytkowe lustro półprzepuszczalne dielektryczne, średnica 30mm, 700 - 900nm	0.006 kg	Nie	W ramach wykonania na zamówienie oferujemy różne rozmiary, długości fali i stosunki podziału wiązki. Prosimy o kontakt z naszym działem handlowym w celu przedstawienia swoich wymagań. W przypadku potrzeby zagwarantowania wyższej dokładności odbicia lub wyższej transmisji optyki, prosimy o kontakt. Na grubszej stronie płytki klinowej nadrukowana jest strzałka wskazująca powierzchnię lustrzaną.	Przy zastosowaniu światła laserowego o polaryzacji liniowej, kierunek polaryzacji może wpływać na wartość odbicia i transmisji. Dla podziału wiązki w stosunku 1:1 należy ustawić kierunek polaryzacji na 45 stopni lub zastosować polaryzator kołowy. Podczas przechodzenia wiązki laserowej przez optykę, na skutek załamania i grubości płytki klinowej tor wiązki może przesunąć się poziomo o kilka milimetrów. Charakterystyka widmowa transmisji może być inna, jeśli kąt padania jest różny od 45 stopni. Należy sprawdzić oznaczenie strzałką na boku płytki klinowej wskazujące powierzchnię z powłoką. Różnica fazy światła padającego nie jest zachowywana przy transmisji i odbiciu; w celu jej kompensacji należy zastosować płytkę falową.	700 - 900nm
PSMH-30C03-P-157	Półprzezroczysta płyta laserowa 30mm średnicy 157nm	—	—	—	—	—
PSMH-30C05-10W-1064	Półprzezroczysta płyta laserowa 30mm średnicy 1064nm	—	—	—	—	—
PSMH-30C05-10W-1400	Szerokopasmowe płytkowe lustro półprzepuszczalne dielektryczne, średnica 30mm, 1300 - 1550nm	0.009 kg	Nie	W ramach wykonania na zamówienie oferujemy różne rozmiary, długości fali i stosunki podziału wiązki. Prosimy o kontakt z naszym działem handlowym w celu przedstawienia swoich wymagań. W przypadku potrzeby zagwarantowania wyższej dokładności odbicia lub wyższej transmisji optyki, prosimy o kontakt. Na grubszej stronie płytki klinowej nadrukowana jest strzałka wskazująca powierzchnię lustrzaną.	Przy zastosowaniu światła laserowego o polaryzacji liniowej, kierunek polaryzacji może wpływać na wartość odbicia i transmisji. Dla podziału wiązki w stosunku 1:1 należy ustawić kierunek polaryzacji na 45 stopni lub zastosować polaryzator kołowy. Podczas przechodzenia wiązki laserowej przez optykę, na skutek załamania i grubości płytki klinowej tor wiązki może przesunąć się poziomo o kilka milimetrów. Charakterystyka widmowa transmisji może być inna, jeśli kąt padania jest różny od 45 stopni. Należy sprawdzić oznaczenie strzałką na boku płytki klinowej wskazujące powierzchnię z powłoką. Różnica fazy światła padającego nie jest zachowywana przy transmisji i odbiciu; w celu jej kompensacji należy zastosować płytkę falową.	1300 - 1550nm
PSMH-30C05-10W-193	Półprzezroczysta płyta laserowa 30mm średnicy 193nm	—	—	—	—	—
PSMH-30C05-10W-248/266	Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 30mm, 248-266nm	0.008 kg	Nie	W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.	Jeżeli produkty te nie działają jako lustro półprzepuszczalne, należy sprawdzić charakterystykę polaryzacji źródła światła. Należy pamiętać, że laser LD ma polaryzację liniową. Odchylenie wiązki przy transmisji przez rozdzielacz wiązki klinowy jest większe niż w przypadku rozdzielacza wykonanego z płytki płasko-równoległej. Wielkość odchylenia wiązki w rozdzielaczu zależy od grubości podłoża oraz długości fali lub kąta padania wiązki wejściowej. Krzywe transmisji opracowano na podstawie rzeczywistych pomiarów i mogą się różnić w zależności od partii produkcyjnej. Płaskość powierzchni to zniekształcenie czoła fali odbitej od powierzchni przed naniesieniem powłoki. Podczas sprawdzania toru optycznego i regulacji osi optycznej należy koniecznie stosować okulary ochronne do pracy z laserem.	248 - 266nm
PSMH-30C05-10W-308/355	Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 30mm, 308-355nm	0.008 kg	Nie	W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.	Jeżeli produkty te nie działają jako lustro półprzepuszczalne, należy sprawdzić charakterystykę polaryzacji źródła światła. Należy pamiętać, że laser LD ma polaryzację liniową. Odchylenie wiązki przy transmisji przez rozdzielacz wiązki klinowy jest większe niż w przypadku rozdzielacza wykonanego z płytki płasko-równoległej. Wielkość odchylenia wiązki w rozdzielaczu zależy od grubości podłoża oraz długości fali lub kąta padania wiązki wejściowej. Krzywe transmisji opracowano na podstawie rzeczywistych pomiarów i mogą się różnić w zależności od partii produkcyjnej. Płaskość powierzchni to zniekształcenie czoła fali odbitej od powierzchni przed naniesieniem powłoki. Podczas sprawdzania toru optycznego i regulacji osi optycznej należy koniecznie stosować okulary ochronne do pracy z laserem.	308 - 355nm
PSMH-30C05-10W-405	Półprzezroczysta płyta laserowa 30mm średnicy 390 - 410nm	—	—	—	—	—
PSMH-30C05-10W-550	Szerokopasmowe płytkowe lustro półprzepuszczalne dielektryczne, średnica 30mm, 400 - 700nm	0.009 kg	Nie	W ramach wykonania na zamówienie oferujemy różne rozmiary, długości fali i stosunki podziału wiązki. Prosimy o kontakt z naszym działem handlowym w celu przedstawienia swoich wymagań. W przypadku potrzeby zagwarantowania wyższej dokładności odbicia lub wyższej transmisji optyki, prosimy o kontakt. Na grubszej stronie płytki klinowej nadrukowana jest strzałka wskazująca powierzchnię lustrzaną.	Przy zastosowaniu światła laserowego o polaryzacji liniowej, kierunek polaryzacji może wpływać na wartość odbicia i transmisji. Dla podziału wiązki w stosunku 1:1 należy ustawić kierunek polaryzacji na 45 stopni lub zastosować polaryzator kołowy. Podczas przechodzenia wiązki laserowej przez optykę, na skutek załamania i grubości płytki klinowej tor wiązki może przesunąć się poziomo o kilka milimetrów. Charakterystyka widmowa transmisji może być inna, jeśli kąt padania jest różny od 45 stopni. Należy sprawdzić oznaczenie strzałką na boku płytki klinowej wskazujące powierzchnię z powłoką. Różnica fazy światła padającego nie jest zachowywana przy transmisji i odbiciu; w celu jej kompensacji należy zastosować płytkę falową.	400 - 700nm
PSMH-30C05-10W-800	Szerokopasmowe płytkowe lustro półprzepuszczalne dielektryczne, średnica 30mm, 700 - 900nm	0.009 kg	Nie	W ramach wykonania na zamówienie oferujemy różne rozmiary, długości fali i stosunki podziału wiązki. Prosimy o kontakt z naszym działem handlowym w celu przedstawienia swoich wymagań. W przypadku potrzeby zagwarantowania wyższej dokładności odbicia lub wyższej transmisji optyki, prosimy o kontakt. Na grubszej stronie płytki klinowej nadrukowana jest strzałka wskazująca powierzchnię lustrzaną.	Przy zastosowaniu światła laserowego o polaryzacji liniowej, kierunek polaryzacji może wpływać na wartość odbicia i transmisji. Dla podziału wiązki w stosunku 1:1 należy ustawić kierunek polaryzacji na 45 stopni lub zastosować polaryzator kołowy. Podczas przechodzenia wiązki laserowej przez optykę, na skutek załamania i grubości płytki klinowej tor wiązki może przesunąć się poziomo o kilka milimetrów. Charakterystyka widmowa transmisji może być inna, jeśli kąt padania jest różny od 45 stopni. Należy sprawdzić oznaczenie strzałką na boku płytki klinowej wskazujące powierzchnię z powłoką. Różnica fazy światła padającego nie jest zachowywana przy transmisji i odbiciu; w celu jej kompensacji należy zastosować płytkę falową.	700 - 900nm

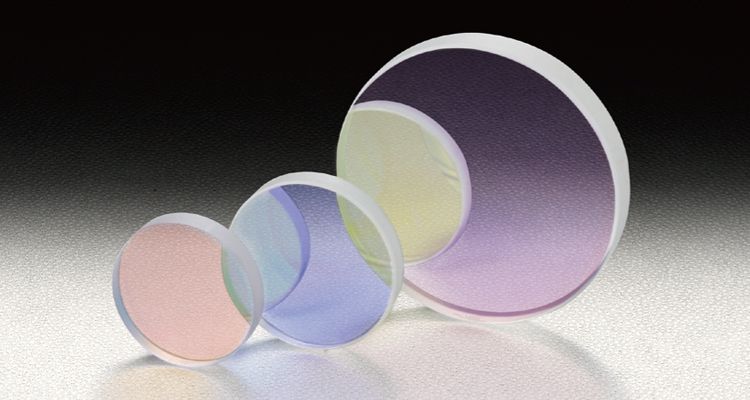

PSMH-40C04-10-550	Szerokopasmowe płytkowe lustro półprzepuszczalne dielektryczne, średnica 40mm, 400 - 700nm	0.013 kg	Nie	W ramach wykonania na zamówienie oferujemy różne rozmiary, długości fali i stosunki podziału wiązki. Prosimy o kontakt z naszym działem handlowym w celu przedstawienia swoich wymagań. W przypadku potrzeby zagwarantowania wyższej dokładności odbicia lub wyższej transmisji optyki, prosimy o kontakt. Na grubszej stronie płytki klinowej nadrukowana jest strzałka wskazująca powierzchnię lustrzaną.	Przy zastosowaniu światła laserowego o polaryzacji liniowej, kierunek polaryzacji może wpływać na wartość odbicia i transmisji. Dla podziału wiązki w stosunku 1:1 należy ustawić kierunek polaryzacji na 45 stopni lub zastosować polaryzator kołowy. Podczas przechodzenia wiązki laserowej przez optykę, na skutek załamania i grubości płytki klinowej tor wiązki może przesunąć się poziomo o kilka milimetrów. Charakterystyka widmowa transmisji może być inna, jeśli kąt padania jest różny od 45 stopni. Należy sprawdzić oznaczenie strzałką na boku płytki klinowej wskazujące powierzchnię z powłoką. Różnica fazy światła padającego nie jest zachowywana przy transmisji i odbiciu; w celu jej kompensacji należy zastosować płytkę falową.	400 - 700nm
PSMH-50C05-10-1064	Półprzezroczysta płyta laserowa 50mm średnicy 1064nm	—	—	—	—	—
PSMH-50C05-10-193	Półprzezroczysta płyta laserowa 50mm średnicy 193nm	—	—	—	—	—
PSMH-50C05-10-248/266	Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 50mm, 248-266nm	0.022 kg	Nie	W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.	Jeżeli produkty te nie działają jako lustro półprzepuszczalne, należy sprawdzić charakterystykę polaryzacji źródła światła. Należy pamiętać, że laser LD ma polaryzację liniową. Odchylenie wiązki przy transmisji przez rozdzielacz wiązki klinowy jest większe niż w przypadku rozdzielacza wykonanego z płytki płasko-równoległej. Wielkość odchylenia wiązki w rozdzielaczu zależy od grubości podłoża oraz długości fali lub kąta padania wiązki wejściowej. Krzywe transmisji opracowano na podstawie rzeczywistych pomiarów i mogą się różnić w zależności od partii produkcyjnej. Płaskość powierzchni to zniekształcenie czoła fali odbitej od powierzchni przed naniesieniem powłoki. Podczas sprawdzania toru optycznego i regulacji osi optycznej należy koniecznie stosować okulary ochronne do pracy z laserem.	248 - 266nm
PSMH-50C05-10-308/355	Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 50mm, 308-355nm	0.035 kg	Nie	W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.	Jeżeli produkty te nie działają jako lustro półprzepuszczalne, należy sprawdzić charakterystykę polaryzacji źródła światła. Należy pamiętać, że laser LD ma polaryzację liniową. Odchylenie wiązki przy transmisji przez rozdzielacz wiązki klinowy jest większe niż w przypadku rozdzielacza wykonanego z płytki płasko-równoległej. Wielkość odchylenia wiązki w rozdzielaczu zależy od grubości podłoża oraz długości fali lub kąta padania wiązki wejściowej. Krzywe transmisji opracowano na podstawie rzeczywistych pomiarów i mogą się różnić w zależności od partii produkcyjnej. Płaskość powierzchni to zniekształcenie czoła fali odbitej od powierzchni przed naniesieniem powłoki. Podczas sprawdzania toru optycznego i regulacji osi optycznej należy koniecznie stosować okulary ochronne do pracy z laserem.	308 - 355nm
PSMH-50C05-10-405	Półprzezroczysta płyta laserowa 50mm średnicy 390 - 410nm	—	—	—	—	—
PSMH-50C05-10-550	Szerokopasmowe płytkowe lustro półprzepuszczalne dielektryczne, średnica 50mm, 400 - 700nm	0.025 kg	Nie	W ramach wykonania na zamówienie oferujemy różne rozmiary, długości fali i stosunki podziału wiązki. Prosimy o kontakt z naszym działem handlowym w celu przedstawienia swoich wymagań. W przypadku potrzeby zagwarantowania wyższej dokładności odbicia lub wyższej transmisji optyki, prosimy o kontakt. Na grubszej stronie płytki klinowej nadrukowana jest strzałka wskazująca powierzchnię lustrzaną.	Przy zastosowaniu światła laserowego o polaryzacji liniowej, kierunek polaryzacji może wpływać na wartość odbicia i transmisji. Dla podziału wiązki w stosunku 1:1 należy ustawić kierunek polaryzacji na 45 stopni lub zastosować polaryzator kołowy. Podczas przechodzenia wiązki laserowej przez optykę, na skutek załamania i grubości płytki klinowej tor wiązki może przesunąć się poziomo o kilka milimetrów. Charakterystyka widmowa transmisji może być inna, jeśli kąt padania jest różny od 45 stopni. Należy sprawdzić oznaczenie strzałką na boku płytki klinowej wskazujące powierzchnię z powłoką. Różnica fazy światła padającego nie jest zachowywana przy transmisji i odbiciu; w celu jej kompensacji należy zastosować płytkę falową.	400 - 700nm
PSMH-50C05-10-800	Szerokopasmowe płytkowe lustro półprzepuszczalne dielektryczne, średnica 50mm, 700 - 900nm	0.025 kg	Nie	W ramach wykonania na zamówienie oferujemy różne rozmiary, długości fali i stosunki podziału wiązki. Prosimy o kontakt z naszym działem handlowym w celu przedstawienia swoich wymagań. W przypadku potrzeby zagwarantowania wyższej dokładności odbicia lub wyższej transmisji optyki, prosimy o kontakt. Na grubszej stronie płytki klinowej nadrukowana jest strzałka wskazująca powierzchnię lustrzaną.	Przy zastosowaniu światła laserowego o polaryzacji liniowej, kierunek polaryzacji może wpływać na wartość odbicia i transmisji. Dla podziału wiązki w stosunku 1:1 należy ustawić kierunek polaryzacji na 45 stopni lub zastosować polaryzator kołowy. Podczas przechodzenia wiązki laserowej przez optykę, na skutek załamania i grubości płytki klinowej tor wiązki może przesunąć się poziomo o kilka milimetrów. Charakterystyka widmowa transmisji może być inna, jeśli kąt padania jest różny od 45 stopni. Należy sprawdzić oznaczenie strzałką na boku płytki klinowej wskazujące powierzchnię z powłoką. Różnica fazy światła padającego nie jest zachowywana przy transmisji i odbiciu; w celu jej kompensacji należy zastosować płytkę falową.	700 - 900nm
PSMH-50C05-P-157	Płyta Linii Laserowej Półlustro 50mm Średnicy 157nm	—	—	—	—	—
PSMH-50C08-10W-1064	Półprzezroczysta płyta laserowa 50mm średnicy 1064nm	—	—	—	—	—
PSMH-50C08-10W-193	Półprzezroczysta płyta laserowa 50mm średnicy 193nm	—	—	—	—	—
PSMH-50C08-10W-248/266	Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 50mm, 248-266nm	0.035 kg	Nie	W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.	Jeżeli produkty te nie działają jako lustro półprzepuszczalne, należy sprawdzić charakterystykę polaryzacji źródła światła. Należy pamiętać, że laser LD ma polaryzację liniową. Odchylenie wiązki przy transmisji przez rozdzielacz wiązki klinowy jest większe niż w przypadku rozdzielacza wykonanego z płytki płasko-równoległej. Wielkość odchylenia wiązki w rozdzielaczu zależy od grubości podłoża oraz długości fali lub kąta padania wiązki wejściowej. Krzywe transmisji opracowano na podstawie rzeczywistych pomiarów i mogą się różnić w zależności od partii produkcyjnej. Płaskość powierzchni to zniekształcenie czoła fali odbitej od powierzchni przed naniesieniem powłoki. Podczas sprawdzania toru optycznego i regulacji osi optycznej należy koniecznie stosować okulary ochronne do pracy z laserem.	248 - 266nm
PSMH-50C08-10W-308/355	Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 50mm, 308-355nm	0.035 kg	Nie	W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.	Jeżeli produkty te nie działają jako lustro półprzepuszczalne, należy sprawdzić charakterystykę polaryzacji źródła światła. Należy pamiętać, że laser LD ma polaryzację liniową. Odchylenie wiązki przy transmisji przez rozdzielacz wiązki klinowy jest większe niż w przypadku rozdzielacza wykonanego z płytki płasko-równoległej. Wielkość odchylenia wiązki w rozdzielaczu zależy od grubości podłoża oraz długości fali lub kąta padania wiązki wejściowej. Krzywe transmisji opracowano na podstawie rzeczywistych pomiarów i mogą się różnić w zależności od partii produkcyjnej. Płaskość powierzchni to zniekształcenie czoła fali odbitej od powierzchni przed naniesieniem powłoki. Podczas sprawdzania toru optycznego i regulacji osi optycznej należy koniecznie stosować okulary ochronne do pracy z laserem.	308 - 355nm
PSMH-50C08-10W-550	Szerokopasmowe płytkowe lustro półprzepuszczalne dielektryczne, średnica 50mm, 400 - 700nm	0.04 kg	Nie	W ramach wykonania na zamówienie oferujemy różne rozmiary, długości fali i stosunki podziału wiązki. Prosimy o kontakt z naszym działem handlowym w celu przedstawienia swoich wymagań. W przypadku potrzeby zagwarantowania wyższej dokładności odbicia lub wyższej transmisji optyki, prosimy o kontakt. Na grubszej stronie płytki klinowej nadrukowana jest strzałka wskazująca powierzchnię lustrzaną.	Przy zastosowaniu światła laserowego o polaryzacji liniowej, kierunek polaryzacji może wpływać na wartość odbicia i transmisji. Dla podziału wiązki w stosunku 1:1 należy ustawić kierunek polaryzacji na 45 stopni lub zastosować polaryzator kołowy. Podczas przechodzenia wiązki laserowej przez optykę, na skutek załamania i grubości płytki klinowej tor wiązki może przesunąć się poziomo o kilka milimetrów. Charakterystyka widmowa transmisji może być inna, jeśli kąt padania jest różny od 45 stopni. Należy sprawdzić oznaczenie strzałką na boku płytki klinowej wskazujące powierzchnię z powłoką. Różnica fazy światła padającego nie jest zachowywana przy transmisji i odbiciu; w celu jej kompensacji należy zastosować płytkę falową.	400 - 700nm
PSMH-50C08-10W-800	Szerokopasmowe płytkowe lustro półprzepuszczalne dielektryczne, średnica 50mm, 700 - 900nm	0.04 kg	Nie	W ramach wykonania na zamówienie oferujemy różne rozmiary, długości fali i stosunki podziału wiązki. Prosimy o kontakt z naszym działem handlowym w celu przedstawienia swoich wymagań. W przypadku potrzeby zagwarantowania wyższej dokładności odbicia lub wyższej transmisji optyki, prosimy o kontakt. Na grubszej stronie płytki klinowej nadrukowana jest strzałka wskazująca powierzchnię lustrzaną.	Przy zastosowaniu światła laserowego o polaryzacji liniowej, kierunek polaryzacji może wpływać na wartość odbicia i transmisji. Dla podziału wiązki w stosunku 1:1 należy ustawić kierunek polaryzacji na 45 stopni lub zastosować polaryzator kołowy. Podczas przechodzenia wiązki laserowej przez optykę, na skutek załamania i grubości płytki klinowej tor wiązki może przesunąć się poziomo o kilka milimetrów. Charakterystyka widmowa transmisji może być inna, jeśli kąt padania jest różny od 45 stopni. Należy sprawdzić oznaczenie strzałką na boku płytki klinowej wskazujące powierzchnię z powłoką. Różnica fazy światła padającego nie jest zachowywana przy transmisji i odbiciu; w celu jej kompensacji należy zastosować płytkę falową.	700 - 900nm
