SKU: PSMH-50C08-10W-308/355

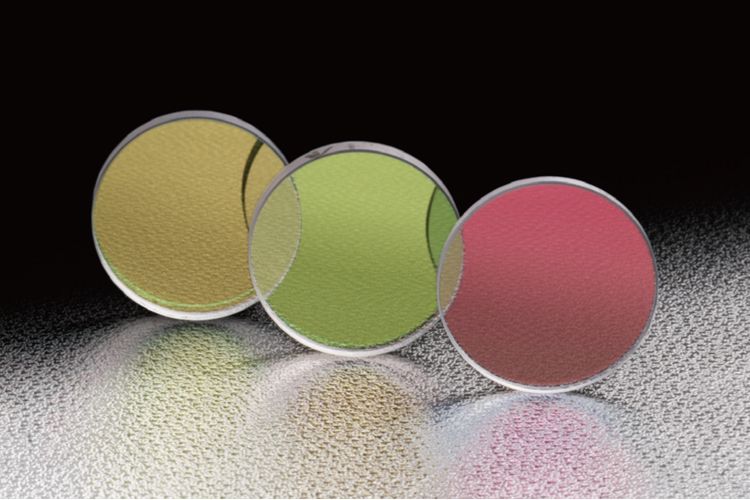

Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 50mm, 308-355nm

Name: Płytkowe lustro półprzepuszczalne do linii laserowej, średnica 50mm, 308-355nm
Brand: OptoSigma
SKU: PSMH-50C08-10W-308/355

Laser Line Plate Half Mirror 50mm Diameter 308-355nm

◦Lustra półprzepuszczalne dzielą wiązkę wejściową w stosunku odbicia do transmisji 1:1. Rozdzielacz wiązki o R:T=1:1 nazywany jest „lustrem półprzepuszczalnym” (Half Mirror). ◦Straty wiązki wejściowej tego produktu są minimalne, ponieważ powłoki dielektryczne nie wykazują absorpcji. Jednak stosunek odbicia do transmisji zależy od długości fali, polaryzacji i kąta padania wiązki wejściowej. ◦Rozdzielacze płytkowe powodują odchylenie wiązki przy transmisji oraz efekt duchów przy odbiciach od tylnej powierzchni. Aby zapobiec efektowi duchów, stosuje się podłoża klinowe.

Specyfikacja

Masa	0.035 kg
Dostępne powłoki standardowe	Nie
Informacja dodatkowa	W sprawie wykonania na zamówienie (np. innego rozmiaru, długości fali lub stosunku R:T itp.) prosimy o kontakt z naszym działem handlowym. Oferujemy również typy ultraszerokopasmowe, szerokopasmowe oraz kostkowe. W przypadku potrzeby zagwarantowania określonego błędu czoła fali odbitej lub przechodzącej, prosimy o kontakt z naszym działem handlowym i przedstawienie swoich wymagań. Typy klinowe są oznaczone strzałką na boku podłoża wskazującą najgrubszy punkt klina.
Uwaga	Jeżeli produkty te nie działają jako lustro półprzepuszczalne, należy sprawdzić charakterystykę polaryzacji źródła światła. Należy pamiętać, że laser LD ma polaryzację liniową. Odchylenie wiązki przy transmisji przez rozdzielacz wiązki klinowy jest większe niż w przypadku rozdzielacza wykonanego z płytki płasko-równoległej. Wielkość odchylenia wiązki w rozdzielaczu zależy od grubości podłoża oraz długości fali lub kąta padania wiązki wejściowej. Krzywe transmisji opracowano na podstawie rzeczywistych pomiarów i mogą się różnić w zależności od partii produkcyjnej. Płaskość powierzchni to zniekształcenie czoła fali odbitej od powierzchni przed naniesieniem powłoki. Podczas sprawdzania toru optycznego i regulacji osi optycznej należy koniecznie stosować okulary ochronne do pracy z laserem.
Długość fali projektowej	308 - 355nm
Średnica φD	φ50mm
Materiał	Syntetyczna krzemionka topiona
Odbicie : transmisja	T = średnio 50±5%
Płaskość powierzchni	λ/10( PSMH-157 is Polished)
Powłoka	Powierzchnia przednia: wielowarstwowa powłoka dielektryczna; powierzchnie tylne: wielowarstwowa powłoka antyrefleksyjna
Kąt padania	45°
Podział wiązki (odbicie : transmisja)	1 : 1
Jakość powierzchni (rysy–wżery)	10-5 (PSMH-157 ; 40-20)
Zakres długości fali	308-355nm
Grubość t	8mm
Równoległość / kąt klina W	1°±5′
Odbicie R / transmisja T	T = średnio 50±5%
Próg uszkodzenia laserowego	2 J/cm²

Karta katalogowa (PDF)
